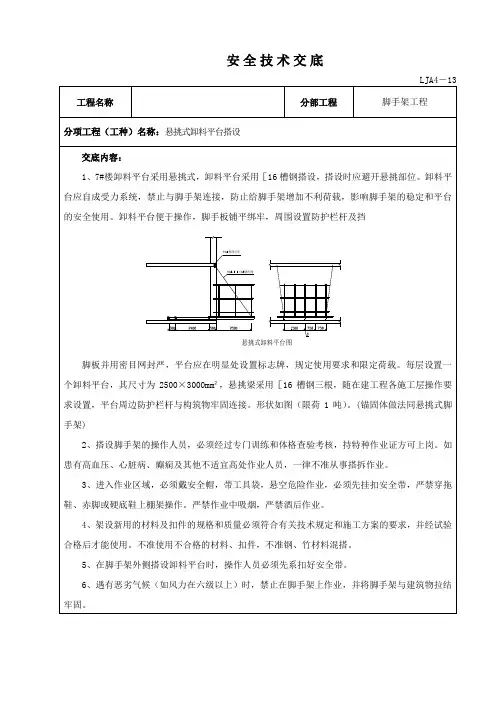

悬挑式卸料平台安全技术规定范本

安全技术交底

LJA4－13

工程名称 分部工程 脚手架工程

分项工程（工种）名称：悬挑式卸料平台搭设

交底内容：

1、7#楼卸料平台采用悬挑式，卸料平台采用［16槽钢搭设，搭设时应避开悬挑部位。卸料平台应自成受力系统，禁止与脚手架连接，防止给脚手架增加不利荷载，影响脚手架的稳定和平台的安全使用。卸料平台便于操作，脚手板铺平绑牢，周围设置防护栏杆及挡

脚板并用密目网封严，平台应在明显处设置标志牌，规定使用要求和限定荷载。每层设置一个卸料平台，其尺寸为2500×3000mm²，悬挑梁采用［16槽钢三根，随在建工程各施工层操作要求设置，平台周边防护栏杆与构筑物牢固连接。形状如图（限荷1吨）。(锚固体做法同悬挑式脚手架)

2、搭设脚手架的操作人员，必须经过专门训练和体格查验考核，持特种作业证方可上岗。如患有高血压、心脏病、癫痫及其他不适宜高处作业人员，一律不准从事搭拆作业。

3、进入作业区域，必须戴安全帽，带工具袋，悬空危险作业，必须先挂扣安全带，严禁穿拖鞋、赤脚或硬底鞋上棚架操作。严禁作业中吸烟，严禁酒后作业。

4、架设新用的材料及扣件的规格和质量必须符合有关技术规定和施工方案的要求，并经试验合格后才能使用。不准使用不合格的材料、扣件，不准钢、竹材料混搭。

5、在脚手架外侧搭设卸料平台时，操作人员必须先系扣好安全带。

6、遇有恶劣气候（如风力在六级以上）时，禁止在脚手架上作业，并将脚手架与建筑物拉结牢固。 Φ16预埋拉环Φ15.5 6×19钢丝绳悬挑式卸料平台图交底人：

年 月 日 安全监督：

年 月 日 接底人：

年 月 日

注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）

附件1：

型钢悬挑式卸料平台安全使用规定

一、型钢悬挑卸料平台的安全技术要求

1、建筑施工现场应设置悬挑式钢平台，严禁不搭设卸料平台而直接将物料放在脚手架上吊装，严禁将钢管作为悬挑式卸料平台的支撑系统，严禁将卸料平台与脚手架相连接，严禁以溜槽代替卸料平台等。

2、卸料平台在制作、安装之前，必须编制卸料平台专项施工方案，经审核合格并由施工单位技术负责人和项目总监签字批准后方可实施。方案应对卸料平台的结构稳定性进行计算，对悬挑式钢平台的悬挑梁、钢丝绳与建筑结构的连接等关键部位必须绘制施工节点详图。固定、连接平台的钢丝绳以及主、次梁严禁与脚手架或模板支撑架相连，卸料平台依附的建筑结构应是钢筋混凝土结构或钢结构，其载荷应直接传递给工程结构，不得传递给脚手架或其它施工设备等。

3、悬挑式卸料平台的承载力计算及结构构造设计可参考《建筑施工高处作业安全技术规范》（JGJ80-91）及《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的相关内容，但必须结合工程实际、依据相应规范进行设计和施工，计算书及节点图应编入专项施工方案，主梁、次梁、钢丝绳、吊环及连接焊缝均需进行计算或验算。

4、型钢悬挑式卸料平台主梁采用工字钢，型号应按设计计算确定，钢梁截面高度不应小于160mm。

5、型钢悬挑式卸料平台次梁型号、间距应按设计计算确定，钢梁

截面高度不宜于小于140mm，次梁间距不宜大于１米。

6、卸料平台与建筑物连接应采用水平支承于建筑梁板结构上的形式，主梁固定端长度不宜小于2米，与建筑物连接必须可靠，防止左右晃动。并将对防止卸料平台左右摇晃及前后移动的构造措施及其它安全防护措施在专项施工方案中进行详细的说明，必要时附图。

7、卸料平台主梁，在建筑物现浇梁板上埋设３个固定点，距尾端200mm埋设第１个锚固点，第２个锚固点距第１个锚固点间距为200mm，第３个锚固点埋设在建筑物外侧主体结构框架梁上。锚固点施工均采用直径不小于16的HPB235（或HPB300）U型螺栓。当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm（宽×厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。

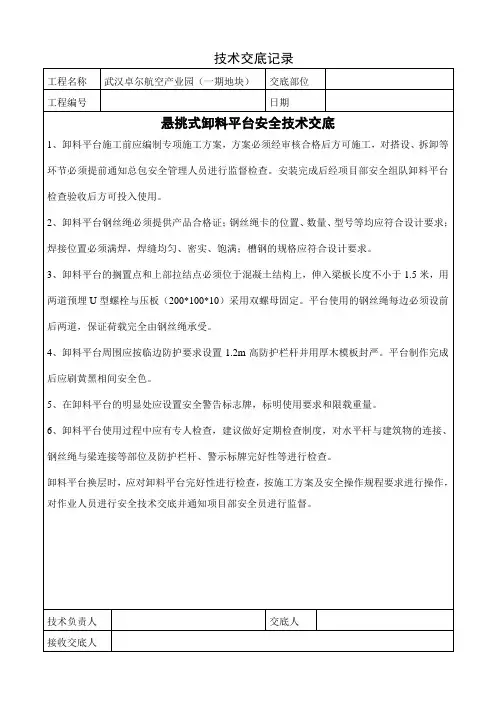

技术交底记录

工程名称 武汉卓尔航空产业园（一期地块） 交底部位

工程编号 日期

悬挑式卸料平台安全技术交底

1、卸料平台施工前应编制专项施工方案，方案必须经审核合格后方可施工，对搭设、拆卸等环节必须提前通知总包安全管理人员进行监督检查。安装完成后经项目部安全组队卸料平台检查验收后方可投入使用。

2、卸料平台钢丝绳必须提供产品合格证；钢丝绳卡的位置、数量、型号等均应符合设计要求；焊接位置必须满焊，焊缝均匀、密实、饱满；槽钢的规格应符合设计要求。

3、卸料平台的搁置点和上部拉结点必须位于混凝土结构上，伸入梁板长度不小于1.5米，用两道预埋U型螺栓与压板（200*100*10）采用双螺母固定。平台使用的钢丝绳每边必须设前后两道，保证荷载完全由钢丝绳承受。

4、卸料平台周围应按临边防护要求设置1.2m高防护栏杆并用厚木模板封严。平台制作完成后应刷黄黑相间安全色。

5、在卸料平台的明显处应设置安全警告标志牌，标明使用要求和限载重量。

6、卸料平台使用过程中应有专人检查，建议做好定期检查制度，对水平杆与建筑物的连接、钢丝绳与梁连接等部位及防护栏杆、警示标牌完好性等进行检查。

卸料平台换层时，应对卸料平台完好性进行检查，按施工方案及安全操作规程要求进行操作，对作业人员进行安全技术交底并通知项目部安全员进行监督。

技术负责人 交底人

接收交底人

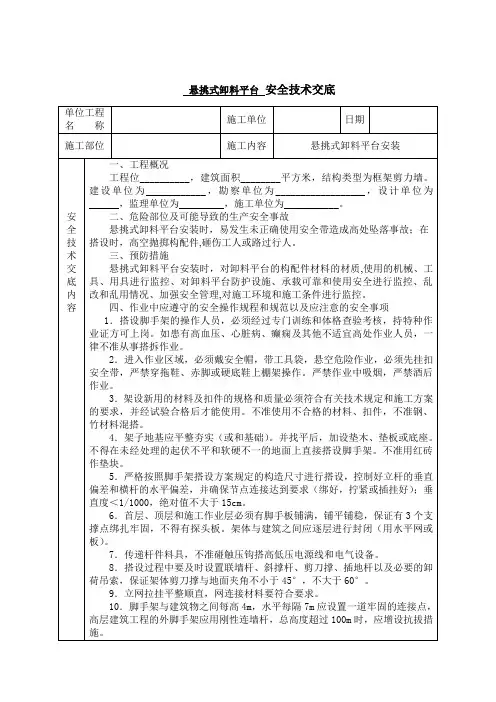

单位工程

名 称 施工单位 日期

施工部位 施工内容 悬挑式卸料平台安装

安

全

技

术

交

底

内

容

一、工程概况

工程位__________，建筑面积________平方米，结构类型为框架剪力墙。建设单位为____________，勘察单位为__________________，设计单位为______，监理单位为_________，施工单位为___________。

二、危险部位及可能导致的生产安全事故

悬挑式卸料平台安装时，易发生未正确使用安全带造成高处坠落事故；在搭设时，高空抛掷构配件,砸伤工人或路过行人。

三、预防措施

悬挑式卸料平台安装时，对卸料平台的构配件材料的材质,使用的机械、工具、用具进行监控、对卸料平台防护设施、承载可靠和使用安全进行监控、乱改和乱用情况、加强安全管理,对施工环境和施工条件进行监控。

四、作业中应遵守的安全操作规程和规范以及应注意的安全事项

1．搭设脚手架的操作人员，必须经过专门训练和体格查验考核，持特种作业证方可上岗。如患有高血压、心脏病、癫痫及其他不适宜高处作业人员，一律不准从事搭拆作业。

2．进入作业区域，必须戴安全帽，带工具袋，悬空危险作业，必须先挂扣安全带，严禁穿拖鞋、赤脚或硬底鞋上棚架操作。严禁作业中吸烟，严禁酒后作业。

3．架设新用的材料及扣件的规格和质量必须符合有关技术规定和施工方案的要求，并经试验合格后才能使用。不准使用不合格的材料、扣件，不准钢、竹材料混搭。

4．架子地基应平整夯实（或和基础）。并找平后，加设垫木、垫板或底座。不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架。不准用红砖作垫块。

5．严格按照脚手架搭设方案规定的构造尺寸进行搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点连接达到要求（绑好，拧紧或插挂好）；垂直度＜1/1000，绝对值不大于15cm。

6．首层、顶层和施工作业层必须有脚手板铺满，铺平铺稳，保证有3个支撑点绑扎牢固，不得有探头板。架体与建筑之间应逐层进行封闭（用水平网或板）。
