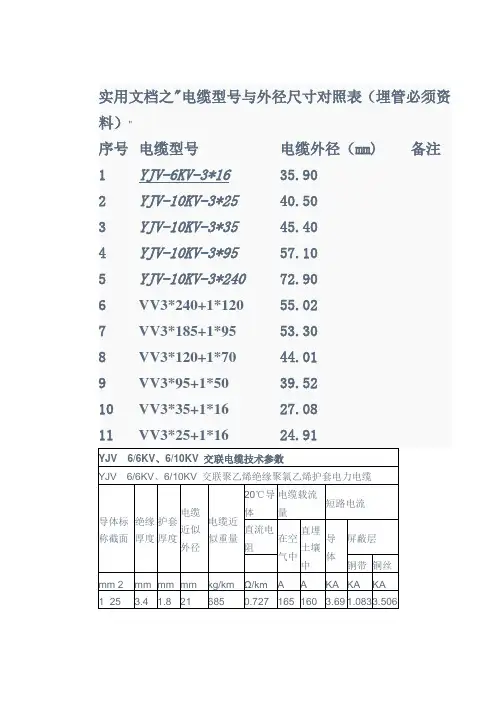

电缆型号与外径尺寸对照表（埋管必须资料）
序号 电缆型号 电缆外径（mm) 备注
1 YJV-6KV-3*16 35.90
2 YJV-10KV-3*25 40.50
3 YJV-10KV-3*35 45.40
4 YJV-10KV-3*95 57.10
5 YJV-10KV-3*240 72.90
6 VV3*240+1*120 55.02
7 VV3*185+1*95 53.30
8 VV3*120+1*70 44.01
9 VV3*95+1*50 39.52
10 VV3*35+1*16 27.08
11 VV3*25+1*16 24.91
YJV 6/6KV、6/10KV交联电缆技术参数
YJV 6/6KV、6/10KV交联聚乙烯绝缘聚氯乙烯护套电力电缆
导体标称截面 绝缘厚度 护套厚度 电缆近似外径 电缆近似重量 20℃导体 电缆载流量 短路电流
直流电阻 在空气中 直埋土壤中 导体 屏蔽层
铜带 铜丝
mm2 mm mm mm kg/km Ω/km A A KA KA KA
1×25 3.4 1.8 21 685 0.727 165 160 3.69 1.083 3.506
1×35 3.4 1.8 22 807 0.524 205 190 5.15 1.082 3.501
1×50 3.4 1.8 23 977 0.387 245 225 7.31 1.079 3.496
1×70 3.4 1.8 25 1207 0.268 305 275 10.2 1.077 3.491
1×95 3.4 1.8 27 1489 0.193 370 330 13.8 1.077 5.449
1×120 3.4 1.8 28 1762 0.153 430 375 17.4 1.077 5.449
1×150 3.4 1.9 30 2080 0.124 490 426 21.7 1.076 5.44
1×185 3.4 2 32 2453 0.0991 560 480 26.7 1.251 7.59 精心整理
1×240 3.4 2.1 34 3100 0.0754 665 555 34.6 1.25 7.583
1×300 3.4 2.2 36 3723 0.0601 765 630 43.1 1.256 7.56
1×400 3.4 2.3 40 4728 0.047 890 725 57.4 1.245 7.553
导体标称截面 绝缘厚度 护套厚度 电缆近似外径 电缆近似重量 20℃导体 电缆载流量 短路电流
直流电阻 在空气中 直埋土壤中 导体 屏蔽层
铜带 铜丝
mm2 mm mm mm kg/km Ω/km A A KA KA KA
3×25 3.4 2.3 43 2132 0.727 120 125 3.69 2.958 -
3×35 3.4 2.3 45 2491 0.524 140 155 5.15 2.958 -
3×50 3.4 2.4 48 3091 0.387 165 180 7.31 2.958 -
3×70 3.4 2.6 52 3884 0.268 210 220 10.2 2.958 -
3×95 3.4 2.7 56 4778 0.193 355 265 13.8 2.958 -
3×120 3.4 2.8 59 5595 0.153 290 300 17.4 2.958 -
3×150 3.4 2.9 63 6732 0.124 330 340 21.7 2.958 -
3×185 3.4 3 66 7954 0.0991 375 380 26.7 2.958 -
3×240 3.4 3.2 72 7929 0.0754 435 435 34.6 3.301 -
3×300 3.4 3.3 77 11855 0.0601 495 485 43.1
