钢筋翻样教程技术信念技术技术信念技术信念技术信念下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）Lo取柱相邻两跨较大值。
a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝max（1/3 Lo左，1/3 Lo右）*26技术信念技术信念技术信念基础梁主筋（梁外伸）技术信念技术信念基础梁箍筋根数（梁外伸）技术信念左边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1右边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1中间支座处加密箍筋根数＝支座宽/加密间距+1柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1非加密箍筋根数＝（净跨-左右加密区）/非加密间距-112技术信念技术-1纵筋长度＝高Hn/3+1Hn/3+如果出现多层地下室，只有基础层顶面和首层顶面是为（柱截面长边）取大值15技术信念1层柱子主筋长度纵筋长度＝首层层高-首层非连接区Hn/3+max(Hn/6，hc ，500)+搭接长度LlE中间层柱子主筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE技术信念非连接区＝max（1/6Hn、500、Hc）16技术非连接区＝（技术信念技术信念技术信念技术技术技术技术-1层箍筋根数计算按绑扎计算箍筋根数技术信念根数＝（基础高度-基础保护层）/间距-1技术技术技术信念2829技术信念顶层箍筋根数计算根部根数＝（加密区长度-50）/加密间距+1按焊接计算梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1技术技术技术信念技术信念技术信念技术信念加暗柱暗柱剖面技术信念配筋平面图暗柱立面36加连梁技术信念37技术信念技术信念技术信念信念技术信念技术信念技术信念技术信念技术信念技术信念技术信念。
手工计算钢筋公式手工计算钢筋公式第一章梁第一节框架梁一、首跨钢筋的计算 1、上部贯通筋上部贯通筋（上通长筋）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值 3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值 4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算 1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4 三、尾跨钢筋计算类似首跨钢筋计算第二节其他梁一、非框架梁在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题； 2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。
未尽解释请参考03G101-1说明。
二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处理同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；5、箍筋的加密范围为≥0.2Ln1≥1.5hb；7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。
第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
手工计算钢筋公式大全No1 钢筋下料长度计算公式梁板钢筋的下料长度=梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6．25d135°弯钩=90度弯勾＝3．5d45度弯勾＝4．9d再减去度量差：30度时取0．3d＼45度0．5d＼60度1d＼90度2d＼135度3d如果是一般的施工图纸按上面的方法就可以算出来，如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度外包长度+弯勾长度-6d（6D是3个90°的量度差）弯勾长度（直径）6加100\8加120\10加140 或箍筋个数=梁构件长度-(25保护层)*2／箍筋间距+1No2 预算中钢筋量的计算公式箍筋计算按照净跨算梁的支座不计算箍筋计算通长钢（贯通筋）的时候梁的一端有柱那还有一端是墙的话钢筋需要锚固锚固的长度与支座的宽度有关系，两端不一定长度相等箍筋计算按照净跨-50*2计算中间有柱时扣柱,计算方法同上一条结构各类构件的连接关系问题，也就是谁时谁的支座的问题基础是柱、墙的支座，柱是梁的支座，梁是板的支座、次梁以主梁为支座。
纵向钢筋锚入支座；横向钢筋（箍筋）不进支座，进入支座也是构造要求不是受力要求。
柱、墙进入支座的插筋之箍筋不起箍筋作用，只起稳定作用，只要一个大的方框箍就行，真正上面柱中起箍筋作用时需要隔一拉一。
梁进入支座时也是纵筋进入，但连梁到了顶层要求箍筋进入支座，因为顶层连梁上部受力筋在表皮，锚固不可靠，要靠箍筋把它约束住，不崩出去。
梁箍筋的计算长度是每跨的净跨长减去100MM，也就是说，梁的箍筋是从柱边50MM开始布置的，柱中不布置梁箍筋，但柱箍筋必须布置且加密；这一点在中国抗震设计规范中有明确规定；梁钢筋的锚固问题只与梁下部存不存在支座有关，与支座究竟是柱还是墙或者是其他主梁无关；梁钢筋在支座内的锚固长度问题与梁的类型（框架梁＼次梁）和支座类型（边支座＼中支座）有关；框架梁在边支座的锚固长度是0．4倍LAE（LAE为一个锚固长度）＋弯钩15D（D为钢筋直径）；如果边支座的宽度本身不小于钢筋的一倍锚固长度+5d，框架梁的钢筋则可以不必弯钩进行直锚，但此时直锚长度必须不小于一倍锚固长度；框架梁底筋在中支座的的锚固长度为一倍LAE，面部通长筋在跨中1／3区域内连接（冷接或焊接或机械连接），须满足连接长度规范；次梁在边支座的锚固长度是直段12D＋弯钩15D，在中支座的锚固长度是12D；记住了，这就是框架梁与次梁的区别；关于梁中架立筋＼构造腰筋＼抗扭腰筋的连接长度，是一般人容易出错的一个问题：梁中架立筋和构造腰筋的连接长度不论什么梁一律是15D，抗扭腰筋的方式同梁中主筋一样，遵守受力主筋的连接规范；主梁箍筋的加密长度问题，一般人只知道是梁高的1．5倍，此识有误．实际是，一级抗震结构，主梁箍筋加密长度是梁高的2．0倍，二三四级抗震结构，才是梁高的1．5倍柱1/6L．第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋s上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
手工计算钢筋公式大全手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
钢筋算量公式一、基础1、独立基础：（1）长宽小于2500mm长度=总长—2c(保护层)根数=[总长—2×min（75，s/2）]÷间距+1（2）长宽大于等于2500mm长度=总长—c—0.1L（基础长宽）根数=[总长—min（75，s/2）—c]÷间距+12、圆形独立基础：（1）正交配筋长度=2×根号下[R²-（R-h拱高）²]-2c根数=[D—2×min（75，s/2）]÷间距+1（2）放射配筋径向钢筋长度=D—2c 根数=π（R—c）÷间距环行钢筋长度=π（R1—c）根数=[R—min（75，s/2）]÷间距其中R1依次减小3、条形基础：受力筋的长度=板底宽度—2c根数=（总长—2×s/2）÷间距+1分布筋长度=净长+2c+2×150根数=（底板宽度—2×s/2）÷间距+14、基础梁：底部贯通筋=总长+2×50—2c+2×15d顶部贯通筋=总长+2×50—2c+2×12d基础梁柱内有箍筋箍筋起始距离为50mm底部端部不贯通筋=轴间距÷3+伸至端部-c+15d底部中部不贯通筋=(轴间距÷3) ×2顶部端部不贯通筋=轴间距÷3+伸至端部-c+12d顶部中部不贯通筋=(轴间距÷3) ×2梁顶一平变截面的底部外伸贯通筋：伸至外伸尽端弯折12d，外伸段按斜长计算。
顶部伸至外伸尽端弯折12d。
梁底一平变截面的顶部外伸贯通筋：伸至外伸尽端弯折12d，外伸段按斜长计算。
底部伸至外伸尽端弯折12d。
梁底有高差的（高差小于梁高）：底部—梁底高差坡度为45°，低部钢筋锚进高粱内la，高部钢筋伸进低梁la。
顶部—低位钢筋锚入lae，高位上排钢筋伸至住外边下弯至低位梁顶再加lae，高位下排钢筋总锚长lae。
广联达手工计算钢筋公式大全在土木工程设计中，钢筋结构的计算是非常重要的一部分。
钢筋计算是根据设计软件中的算法进行的，但在一些特殊情况下，需要手动计算钢筋数量。
广联达是中国建筑行业软件领域的知名品牌，其专业的技术团队为了方便广大工程设计师手动计算铁筋数量这一需求，总结了广联达手工计算钢筋公式大全。
本文将依次介绍其中几个常用的公式。
矩形梁钢筋计算公式矩形梁一般按受力状态分单跨梁和连续梁，单跨梁即仅受一跨荷载，连续梁则受多跨荷载和分布荷载。
根据受力情况的不同，其计算方法也有所不同。
对于单跨梁的钢筋计算公式如下：$As = \\frac{M}{fyd \\cdot h} \\times 10^4$其中，As为所需钢筋面积，M为跨中的弯矩，fyd为钢筋的抗拉强度设计值，h为矩形梁的截面高度。
对于连续梁，其钢筋计算公式需要分段计算，首先按照单跨梁计算每个支座处的钢筋数量，然后在跨中段按照分布荷载计算钢筋数量。
圆形柱钢筋计算公式圆形柱一般按受力状态分为竖向柱和斜向柱，竖向柱只受竖向力作用，斜向柱除竖向力外，还受一定的水平荷载和弯矩的作用。
其钢筋计算公式如下：$As = \\frac{fRb}{fyt \\cdot l} \\times 10^4$其中，As为所需钢筋面积，fRb为圆形柱截面的受压承载力设计值，fyt为钢筋的抗拉强度设计值，l为圆形柱的长度。
矩形板钢筋计算公式矩形板又称为扁平板，其钢筋计算一般有两种情况，一种是无加强筋的矩形板，另一种是有加强筋的矩形板。
以无加强筋的矩形板为例，其钢筋计算公式如下：$As = \\frac{M}{fyt \\cdot d} \\times 10^4$其中，As为所需钢筋面积，M为板的弯矩，fyt为钢筋的抗拉强度设计值，d为板的厚度。
圆形钢筋计算公式在实际工程中，圆形钢筋也是常用的满足设计需求的材料之一。
其钢筋计算公式如下：$As = \\frac{fRb \\cdot l}{fyd} \\times 10^{-4}$其中，As为所需钢筋面积，fRb为圆形钢筋截面的受拉承载力设计值，fyd为钢筋的抗拉强度设计值，l为圆形钢筋的长度。

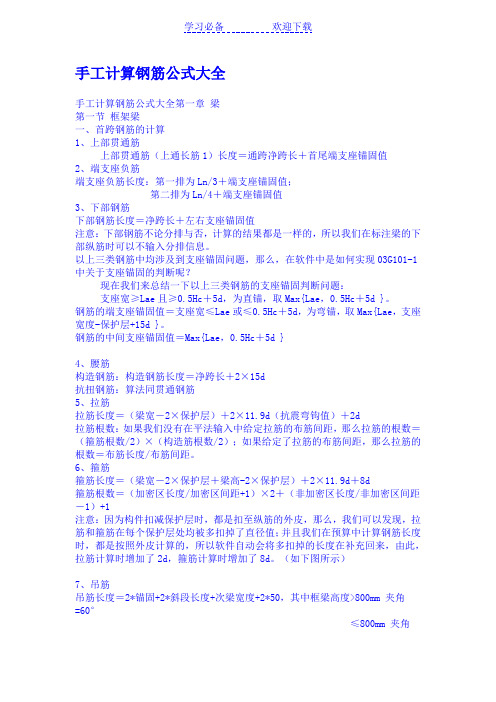

手工计算钢筋公式大全手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3 +端支座锚固值；第二排为Ln/4 +端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关丁支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽 A Lae 且》0.5Hc + 5d,为直锚，取Max{Lae , 0.5Hc + 5d }。
钢筋的端支座锚固值=支座宽< Lae或v 0.5Hc + 5d,为弯锚，取Max{Lae ,支座宽度-保护层+15d }。
钢筋的中间支座锚固值= Max{Lae , 0.5Hc + 5d }4、腰筋构造钢筋：构造钢筋长度=净跨长+ 2 X 15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度=（梁宽一2 X保护层）+ 2X 11.9d （抗震弯钩值）+ 2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋问距，那么拉筋的根数= （箍筋根数/2） X （构造筋根数/2）;如果给定了拉筋的布筋问距，那么拉筋的根数=布筋长度/布筋问距。
6、箍筋箍筋长度=（梁宽一2 X保护层+梁高-2 X保护层）+ 2 x 11.9d + 8d箍筋根数=（加密区长度/加密区间距+1） X 2+（非加密区长度/非加密区间距-1） +1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d,箍筋计算时增加了8d。
（如下图所示）7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度＞800mm夹角=60 0< 800mm夹角=45、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3 +中间支座值+ Ln/3;第二排为Ln/4 +中间支座值+ Ln/4注意：当中间跨两端的支座负筋延伸长度之和》该跨的净跨长时，其钢筋长度: 第一排为该跨净跨长+ （Ln/3 +前中间支座值）+ （Ln/3 +后中间支座值）; 第二排为该跨净跨长+ （Ln/4 +前中间支座值）+ （Ln/4 +后中间支座值）。
手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
钢筋量计算公式及表格
钢筋量计算公式：
1.钢筋总量=截面积×钢筋密度×钢筋长度。
2.钢筋直径=净跨度÷最大跨径×1000。
3.钢筋截面积=π×(钢筋直径/2)²。
4.单位长度钢筋重量=钢筋截面积×钢筋密度。
5.钢筋长度=(柱高/楼层高)×楼层数。
6.总用钢量=钢筋总量×构件数量。
钢筋量计算表格：
以下是一些常见钢筋直径和单位长度重量的数据，可根据需要进行相应的计算。
| 钢筋直径（mm） | 钢筋截面积（mm²） | 单位长度重量（kg/m）|。
|---------|----------|------------|。
|6|28.27|0.222|。
|8|50.27|0.395|。
|10|78.54|0.617|。
|12|113.10|0.888|。
|14|153.94|1.208|。
|16|201.06|1.578|。
|18|254.47|2.000|。
|20|314.16|2.466|。
|22|380.13|2.978|。
|25|489.79|3.850|。
|28|616.00|4.830|。
|32|804.25|6.313|。
|36|1017.90|7.990|。
|40|1256.60|9.860|。
需要注意的是，此表格中的数据仅供参考，不同的构造方式、钢筋密度等都会对计算结果产生一定的影响，具体计算应参照相关标准和规范执行。
