中考物理 电能 电功率真题分类汇编

电功和电功率计算题真题分类汇编3 电功率与电压、电流的关系（共11题，有答案）1．（2019•贵阳）如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W“字样。

若不考虑温度对灯泡电阻的影响，闭合开关S，求：（1）小灯泡的额定电流；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值。

（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。

2．（2019•东营）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。

它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。

图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。

项目参数额定电压（V）220R1额定功率（W）1936R2额定功率（W）968电动机功率（W）44适用面积（m2）10（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）3．（2019•随州）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。

如图甲电暖器有“高温、中温、低温”三档，铭牌见下表（“中温”档功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。

当S、S1闭合，S2断开时电暖器为“低温”档。

（R1＞R2）求：（1）R1的阻值；（2）“中温”档正常工作时电路中的电流；（3）若室内空气质量为50kg，用该电暖器的“高温”档正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？（假设空气的比热容为 1.1×103J/（kg•℃））4．（2019•淮安）如图是一款家庭常用的电热水壶，经测量该电热水壶的质量为0.6kg，它与桌面的接触面积为0.02m2．该电热水壶的额定电压为220V，额定功率为1000W．[g取10N/kg，水的比热容为4.2×103J/（kg•℃）]（1）求电热水壶的额定电流（保留一位小数）；（2）求电热水壶静止放在水平桌面上对桌面的压强；（3）用此电热水壶将1kg，初温为20℃的水加热到100℃，沸腾水至少吸收多少热量？（4）电热水壶正常工作时，若不考虑热量损失，将壶中质量为1kg、初温为20℃的水加热到100℃需要多长时间。

2024年中考物理一轮复习专题：电功率一、选择题1．如图所示的几种用电器正常工作时，电功率接近40W的是（）A．电热水器B．电风扇C．电饭锅D．电烤箱2．小明家有“220V 100W”的电视机和“220V 1000W”的电暖器，下列说法正确的是（）A．如果将电压提高到2200V，电视机的电功率可达1000WB．正常工作时，电暖器比电视机做功快C．正常工作时，电暖器消耗的电能比电视机多D．正常工作时电暖器的电阻为484Ω3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数与电流表A2的示数的比值变大，R1功率不变B．电压表的示数不变，电流表A1 的示数不变，R2功率变大C．电压表的示数不变，电流表A1 的示数变大，R1功率变大D．电压表的示数与电流表A2的示数的比值不变，A1的示数不变4．如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：7；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1：P2为（）A．2：5 B．5：2 C．5：7 D．7：55．额定电压均为6V的甲、乙两灯，其I−U图线如图所示。

下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为3：1D．甲、乙两灯并联接在电压为2V的电源两端时，1min消耗的电能之比为3：26．在如图所示的电路中，电源电压恒为6V，灯泡上标有“4V 2W”的字样（不考虑温度对灯丝电阻的影响），电流表量程为0~0.6A，电压表V1量程为0~15V，V2量程为0~3V。

闭合开关在保证电路安全的情况下，，下列说法正确的是（）滑动变阻器接入电路的最大阻值只能调到其总电阻的45A．灯泡电阻为4ΩB．滑动变阻器总电阻为20ΩC．电路消耗总功率的变化范围为2.25W-3W D．电压表V1示数的变化范围为2V~3V7．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。

2019-2023北京中考真题物理汇编电功率章节综合一、单选题1．（2023北京中考真题）如图是两个定值电阻R1、R2的内部结构图，R1、R2所用电阻丝（涂有绝缘漆）粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，R1的电阻丝比R2的电阻丝细。

将R1、R2并联在电路中工作一段时间，下列说法正确的是（）A．通过R1的电流等于通过R2的电流B．R1两端的电压大于R2两端的电压C．R1的电功率大于R2的电功率D．R1消耗的电能小于R2消耗的电能2．（2021北京中考真题）下列四种用电器中。

利用电流热效应工作的是（）A．电冰箱B．电视机C．电脑D．电热水壶3．（2020北京中考真题）如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。

下列说法正确的是（）A．灯L1比灯L2亮B．通过A点的电流大于通过B点的电流C．灯L1的实际电功率比灯L2的实际电功率小D．电路中AB两点间的电压等于BC两点间的电压4．（2019北京中考真题）下列用电器中，利用电流热效应工作的是A．计算器B．电热水壶C．收音机D．电冰箱二、多选题5．（2022北京中考真题）额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示。

关于这三个用电器，下列判断正确的是（）A．正常工作时，电热水壶比电烤箱产生的热量少B．正常工作时，电热水壶比电饭锅的功率大C．正常工作时，通过电饭锅的电流最小D．在一个月内，电热水壶消耗的电能一定最多三、填空题6．（2022北京中考真题）小京用图甲所示的电路测量额定电压为2.5V小灯泡的额定功率。

（1）如图甲所示，闭合开关S前，应将滑动变阻器的滑片P移动至端；（2）闭合开关S后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，电流表的示数如图乙所示，此时通过小灯泡的电流为A．该小灯泡的额定功率为W。

四、实验题7．（2023北京中考真题）小京用如图所示的电路探究电流通过导体产生的热量与导体的电阻是否有关，其中两个烧瓶完全相同，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值不等的电阻丝R1和R2。

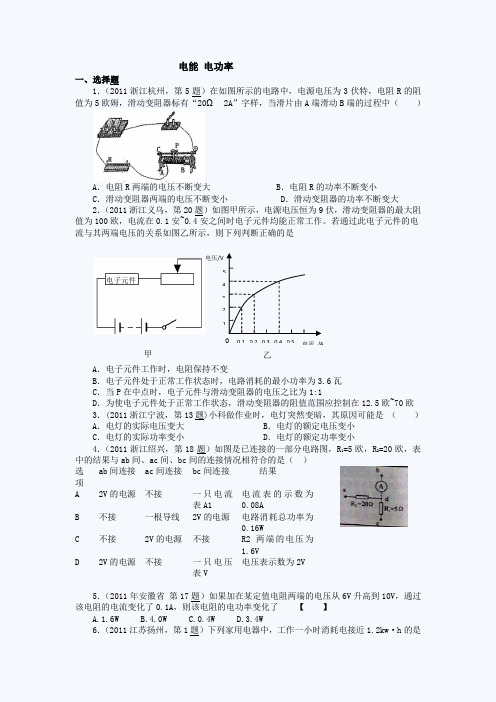

电能 电功率一、选择题1．（2011浙江杭州，第5题）在如图所示的电路中，电源电压为3伏特，电阻R 的阻值为5欧姆，滑动变阻器标有“20Ω 2A ”字样，当滑片由A 端滑动B 端的过程中（ ）A ．电阻R 两端的电压不断变大B ．电阻R 的功率不断变小C ．滑动变阻器两端的电压不断变小D ．滑动变阻器的功率不断变大 2．（2011浙江义乌，第20题）如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。

若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是A ．电子元件工作时，电阻保持不变B ．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦C ．当P 在中点时，电子元件与滑动变阻器的电压之比为1:1D ．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧 3．(2011浙江宁波，第13题)小科做作业时，电灯突然变暗，其原因可能是 （ ） A ．电灯的实际电压变大 B ．电灯的额定电压变小 C ．电灯的实际功率变小 D ．电灯的额定功率变小 4．（2011浙江绍兴，第18题）如图是已连接的一部分电路图，R 1=5欧，R 2=20欧，表中的结果与ab 间、ac 间、bc 间的连接情况相符合的是（ ） 选项 ab 间连接 ac 间连接 bc 间连接 结果A 2V 的电源 不接 一只电流表A1 电流表的示数为0.08AB 不接 一根导线 2V 的电源 电路消耗总功率为0.16WC 不接 2V 的电源 不接 R2两端的电压为1.6VD 2V 的电源 不接 一只电压表V电压表示数为2V5．（2011年安徽省 第17题）如果加在某定值电阻两端的电压从6V 升高到10V ，通过该电阻的电流变化了0.1A ，则该电阻的电功率变化了 【 】A.1.6WB.4.0WC.0.4WD.3.4W 6．（2011江苏扬州，第1题）下列家用电器中，工作一小时消耗电接近1.2kw ·h 的是乙电压/V电流 /A0 0.1 0.2 0.3 0.4 0.5 12 53 4 甲 电子元件A.空调B. 电冰箱C.电视机D.台灯 7．（2011江苏扬州，第12题）在如图所示的电路中，电源电压恒定，L 1、L 2均标有“6V 6W ”字样（设灯丝的电阻不变）。

中考物理试题分类解析汇编（第一辑）：第18章电功率一．选择题（共13小题）1．（2016•青岛）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110ΩD．220Ω2．（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同3．（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快4．（2016•舟山）某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（）A．B．C．D．5．（2016•临沂）一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（）A．等于额定功率 B．大于额定功率 C．小于额定功率 D．无法判断6．（2016•温州）某台灯铭牌上标有“9W”字样，“9W”表示该台灯的（）A．额定功率 B．实际功率 C．额定电流 D．实际电流7．（2016•南京）如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化为4.05W8．（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确9．（2016•凉山州）某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（）A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J10．（2016•盐城）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间11．（2016•娄底）小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW12．（2016•南充）已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J13．（2016•广安）电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度中考物理试题分类解析汇编（第一辑）第18章电功率参考答案与试题解析一．选择题（共13小题）1．（2016•青岛）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110Ω D．220Ω【分析】知道通过电阻丝的电流和通电1min产生的热量，根据Q=I2Rt求出电阻丝的电阻．【解答】解：由Q=I2Rt可得，电阻丝的阻值：R===110Ω．故选C．【点评】本题考查了焦耳定律的灵活应用，是一道基础题目．2．（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同【分析】（1）使用温度计测量液体温度时，先要弄清楚温度计的量程和分度值，读数时视线与液柱最高处所对刻度相垂直，并注意区分温度是零上还是零下；（2）由题知，用不同的热源加热，在相同的时间内加热器放出的热量不同，说明在相同的时间内吸收的热量不同；（3）根据Q=c m△t分析吸收相同的热量，两杯水温度的变化；（4）根据Q=cm△t分析甲杯的水加热2min与乙杯的水加热3min吸收的热量的关系．【解答】解：A、由图知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“40”在“30”的上方，液柱最高处在两者之间，所以显示的温度高于0℃，为37℃，故A错误；B、实验中，用不同加热器加热，相同时间内，加热器放出的热量不同，所以相同时间内两杯水吸收的热量不同，故B错误；C、两杯中水的质量相同，根据△t=可知，吸收相同的热量，两杯水升高的温度相同，故C错误；D、根据图2可知，甲杯的水加热2min与乙杯的水加热3min升高的温度相同，根据Q=cm△t可知，两杯水的质量相同，所以吸收的热量相同，故D正确．故选D．【点评】本题考查了学生对热量公式的掌握和运用，这类题可以取不同的加热时间（吸热不同），本题同时考查了温度计的读数．3．（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快【分析】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断．【解答】解：电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C正确，BD 错．故选C．【点评】本题主要考查学生对焦耳定律的了解与掌握，分析时注意用好控制变量法．4．（2016•舟山）某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（）A．B．C．D．【分析】探究电流通过导体产生的热量与电阻关系时，需保证通过电阻的电流相同，电阻不同，然后结合串并联电路电流规律进行分析．【解答】解：要探究电流通过导体产生的热量与电阻关系，需保证通过电阻的电流相同，电阻不同，因此需让不同阻值的定值电阻串联连接，故ACD错误，B正确．故选B．【点评】本题考查电路图的设计以及控制变量法的应用，关键要明确探究电流通过导体产生的热量与电阻关系，需保证通过电阻的电流相同，电阻不同．5．（2016•临沂）一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（）A．等于额定功率 B．大于额定功率 C．小于额定功率 D．无法判断【分析】由电热器的铭牌可知额定电压和额定功率，根据R=求出电热器的电阻；再根据P=I2R求出通过它的电流是0.5A时电热器的实际功率．【解答】解：由P=可得电热器的电阻为：R===110Ω，通过它的电流是1A时电热器的实际功率为：P′=（I′）2R=（1A）2×110Ω=110W＜P额=440W．故选C．【点评】本题考查了电阻、电功率的计算，关键是公式及其变形式的灵活应用，以及对电热器铭牌含义的理解和掌握．6．（2016•温州）某台灯铭牌上标有“9W”字样，“9W”表示该台灯的（）A．额定功率 B．实际功率 C．额定电流 D．实际电流【分析】明确功率的基本单位，并知道铭牌上所标信息为用电器正常工作时的额定值．【解答】解：某台灯铭牌上标有“9W”字样，就是指灯的额定功率为9W．故选A．【点评】本题考查了学生对电功率的物理意义和用电器铭牌参数含义的理解与掌握，是一道基础题目．7．（2016•南京）如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化为4.05W【分析】根据电源电压不变列出等式，求出电阻R1的阻值和电源电压，电路中R1和R2串联，由图乙读出最大、最小电流、滑动变阻器两端的电压，电源电压不变，根据P=UI求出最大和最小总功率；再根据P=I2R1求出定值电阻的最大和最小功率．【解答】解：由图一可知，滑片在左端时，电压表被短路，示数为0，电流为I左=1.2A，滑片在右端时，电压表测量滑动变阻器两端的电压U滑=4.5V，电流为I右=0.3A，根据欧姆定律可得：U=I左R1…①U=I右R1+U滑…②两式联立：I左R1=I右R1+U滑，解得R1=5Ω，U=6V，电路总功率的最小值：P小=UI右=6V×0.3A=1.8W，故A正确；电路总功率的最大值：P大=UI左=6V×1.2A=7.2W，故B错误；定值电阻电功率的最小值：P1小=I右2R1=（0.3A）2×5Ω=0.45W，故C错误；定值电阻电功率的最大值：P1大=I左2R1=（1.2A）2×5Ω=7.2W，定值电阻电功率的变化：△P=P1大﹣P1小=7.2W﹣0.45W=6.75W，故D错误．故选A．【点评】此题主要考查的是学生对电路连接、电功率计算公式的理解和掌握，读懂图象是解决此题的关键．8．（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）根据灯泡的额定电压和额定功率，利用P=UI求出其额定电流；（2）根据串联电路电流相等和分压特点，结合欧姆定律求出滑动变阻器连入电路的阻值大小；（3）根据小灯泡额定电压和电压表的量程确定电压表的示数变化范围；（4）在保护灯泡和电压表的条件下，利用欧姆定律求出电流表的示数范围．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压为2.5V，功率为1.25W，由P=UI可得：小灯泡正常发光时的电流为：I===0.5A，故①错误；（2）当电路中的电流为0.5A时，串联电路总电压等于各分电压之和，此时电压表的示数U滑=U﹣U L=4.5V﹣2.5V=2V2V＜3V，没有超出电压表的量程，灯泡两端的电压可以达到2.5V，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为：R滑min===4Ω；当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压：U L′=U﹣U滑max=4.5V﹣3V=1.5V，灯泡的电阻：R L===5Ω，电路中的最小电流：I min===0.3A，电路中电流变化的范围是0.3A～0.5A，故④正确；滑动变阻器接入电路中的最大阻值：R滑max===10Ω，滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确．故选A．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据灯泡的额定电流确定电路中的最大电流和电压表的最大示数确定电路中的最小电流，并且要知道灯泡正常发光时的电压和额定电压相等．9．（2016•凉山州）某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（）A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J【分析】（1）已知电炉的额定电压和额定功率，可利用公式I=计算电炉的额定电流，保险丝的额定电流等于或略大于用电器的额定电流；（2）已知电炉的额定电压和额定功率，可利用公式R=计算电炉的电阻；（3）用电器只有正常工作时，其消耗的电功率才为额定功率；（4）知道电炉的额定功率和正常工作的时间，可利用公式W=Pt计算消耗的电能．【解答】解：A．由P=UI可得，电磁炉的额定电流I==≈9.1A，保险丝的额定电流10A略大于电磁炉的额定电流，故A正确；B．由P=可得，电炉正常工作时的电阻R===24.2Ω，故B错误；C．电炉只有两端电压为额定电压时，即正常工作时，其消耗的电功率才为额定功率2000W，故C错误；D．由P=可得，电炉正常工作0.5h消耗的电能W=Pt=2000W×0.5×3600s=3.6×106J，故D错误．故选A．【点评】本题考查了利用电功率的公式计算电阻和电流，以及电功的计算，同时要让学生明确用电器铭牌上数字的含义，在计算过程中要注意单位的换算．10．（2016•盐城）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间【分析】由题意可知，分析食物从加热到65℃再到85℃时的加热过程以及温度降到65℃后的保温过程即可得出电饭锅的工作原理．【解答】解：（1）用冷水煮饭，冷水温度低于65℃，开关S1受温度控制，自动闭合，所以按下按钮后，S1和S2同时闭合，故A、B错误；（2）用电饭锅烧冷水，不按下按钮，开关S1受温度控制，当温度低于65℃时自动闭合，水也能被加热，故C正确；（3）水烧开后，温度升高到85℃时，开关S1自动断开，电饭锅处于保温状态；由于散热，待温度降至65℃时，S2自动闭合，电饭锅重新加热，温度达到85℃时，S2又自动断开，再次处于保温状态，因此水被烧开后，温度保持在65℃﹣85℃之间，故D正确．故选CD．【点评】本题取材于我们常见的电饭锅，考查有关电路的知识，可以激发同学们对物理的学习兴趣了，同时能了解更多的生活常识．11．（2016•娄底）小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW【分析】（1）电能表是用于测量电能的仪表；（2）交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率；（3）读出5月和6月份电能表的示数，而后计算出电能多少即可；（4）2500R/kW•h表示每消耗1kW•h的电能，电能表的转盘转2500转，据此求出10min内消耗的电能，再根据P=求出该电能表上用电器的总功率．频率为50Hz的交变电流，周期T=0.02s，一个周期内电流方向改变2次，所以在1s时间内电流方向改变100次，【解答】解：A、电能表是测量用电器消耗电能多少的仪表，故A错误；B、频率为50Hz的交变电流，周期T=0.02s，一个周期内电流方向改变2次，所以在1s时间内电流方向改变100次，故B错误；C、6月初的示数1537.7kW•h，5月初，小明家中的电能表示数1432.7kW•h，故小明家5月初至6月初消耗的电能是W=1537.7﹣1432.7=105kW•h，故C正确；D、电能表的转盘转250转消耗的电能为：W=kW•h=0.1kW•h，该电能表上用电器的功率：P===0.6kW，故D错误．故选C．【点评】本题考查了电能表的作用和消耗电能的计算，关键是电能表参数含义的理解与掌握．12．（2016•南充）已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J【分析】电动机正常工作时其电路是非纯电阻电路，产生的热量只能用Q=I2Rt计算，消耗的电能只能用W=UIt计算．【解答】解：电动机产生的热量：Q=I2Rt=（2A）2×0.5Ω×60s=120J．电动机消耗的电能为W=UIt=6V×2A×60s=720J．故A正确，BCD错误．故选A．【点评】本题考查了电动机中的转化的能量的计算．在电动机工作时，电能转化为了机械能和内能，内能大小只能由Q=I2Rt计算．对外做功由能量守恒求解即可．13．（2016•广安）电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度【分析】（1）电功是表示电流做功多少的物理量，指的是一段时间内消耗电能的多少；（2）电能表是测量电功（电能）的仪表，使用时串联在电路里．【解答】解：电能表（俗称电度表）是用来测用户消耗电能多少的仪表，国际单位是千瓦时（kW•h），俗称“度”；电流表是测量电路中电流大小的仪表，国际单位是安培（A）；电压表是测量电路两端电压大小的仪表，国际单位是伏特（V）；故A符合题意，BCD不符合题意．故选：A．【点评】本题考查了电学中测量工具的作用，对常见仪表、仪器、工具要知道它的用途，并会正确使用，属于基础性题目，比较简单．。

全国各地中考物理分类汇编《电功与电功率》新课标1.一个家用电能表的盘面上标有“3000 r／kW·h”字样，它表示每消耗1kW·h的电能，电能表的转盘转3000转．若某个电热水器单独使用时，电表转盘在300s内转了210转，则热水器消耗的电能是，这个热水器放出的热量能使质量为__________的水温度升高10℃．[ 假设没有能量损失，已知：c水= 4.2×10 3 J/（kg·℃）]2.广州市2006（7分）供电局以每两个月为一个抄表计费周期，小明家收到06年1、2月的电费通知单，通知单上附有他家近几个月的用电量图表，如图15所示．220V、额定功率1100W的电暖器，其他用电器的使用情况与05年11、12月相同．这台电暖器在额定电压下工作时电流多大？请你估算小明家06年1、2月使用电暖器共多少小时3.盐城市二○○六小明家的电能表如图所示，家中用电器的总功率不能超过 W.当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡消耗的电能是 J，它的电功率为 W.4.济宁市二○○六物业工作人员来李明家收电费，他观察到李明家电能表的情况如图3所示．然后从记录本上查出上月电能表的示数是811.6kWh．若按0.5元／kWh计费，李明家本月应缴电费__ ____元。

李明家同时使用的用电器总功率不得超过W。

5.莱芜市2006测定小灯泡额定功率的实验器材如图8所示，其中小灯泡上标有“3．8V”的字样，它的电阻约10Ω。

（1）请你用笔画线代替导线，把图8中的器材连接成实验电路（导线不要交叉）。

图3（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。

于是小刚提出以下猜想： A ．可能是灯丝断了 B ．可能是小灯泡短路 C ．可能是变阻器开路 究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。

下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。

2020年中考物理真题强化练习——电功率一、选择题1.（2020雅安，12）在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω0.5A"，当滑片P由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4 W。

在保证电路元件安全的条件下，下列说法正确的是（ ）A. 电源电压为5 VB. R1的阻值为20ΩC. R2接入电路的最小阻值为2ΩD. R2的最小功率是0.8 W2.（2020连云港，10）如图甲所示电路中，R为定值电阻，R1为滑动变阻器。

图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。

下列说法正确的是（ ）A. 电源电压为3VB. 电压表的最大示数为2VC. 整个电路功率变化了0.1WD. 电流表的示数变化了0.4A3.（2020济宁，10）如图是已连接的部分电路，表中的结果符合ab间、ac间、bc间的连接情况的是（）选项ab间连接ac间连接bc间连接结果A 2V的电源不接不接电流表示数为0.04AB 不接一根导线2V的电源电路总功率为0.08WC 一根导线2V的电源不接电路的总电阻为25ΩD 2V的电源电压表一根导线电流表示数为0.5AA. AB. BC. CD. D二、填空题1.（2020雅安，17）如图所示，电源电压7V保持不变，灯L2的规格为“6V 3.6W" ，当开关S闭合，两灯发光，使用一段时间后L1突然熄灭，L2更亮，则故障是L1______，此时灯 L2的实际电功率为____W。

（假设灯丝电阻不变）2.（2020雅安，13）图所示的电能表读数是_______ kW·h，若单独使用某电热水器12 min，该电能表的转盘转1200 转，则此热水器的功率为______W。

3.（2020济宁，16）如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。

【物理】中考物理分类汇编电功率（word）一、电功率选择题1．如图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”．闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（）A. 电阻R1的阻值为30ΩB. 电源电压为15VC. 在加满油后，1min内电阻R1产生的热量为450JD. 电阻R1最小功率为7.5W【答案】D【解析】【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，因串联电路中总电阻等于各分电阻之和，所以，由I= 可得，电源的电压：U=I a（R1+R2）=0.3A×（R1+20Ω），当滑片位于b端时，电路为R1的简单电路，则电源的电压：U=I b R1=0.5A×R1，因电源的电压不变，所以，0.3A×（R1+20Ω）=0.5A×R1，解得：R1=30Ω，故A正确；电源的电压U=I b R1=0.5A×30Ω=15V，故B正确；（2）在加满油后，滑片位于b端，则1min 内电阻R1产生的热量：Q1=I b2R1t=（0.5A）2×30Ω×60s=450J，故C正确；当滑片位于a端时，电阻R1的功率最小，则P1=I a2R1=（0.3A）2×30Ω=2.7W，故D错误．故选D．【分析】由电路图可知，R1与R2串联，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，根据电阻的串联和欧姆定律表示出电源的电压；当滑片位于b端时，电路为R1的简单电路，根据欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压；（2）在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R1产生的热量；当滑片位于a端时，电阻R1的功率最小，根据P=I2R求出其大小．2．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC不符合题意；B、电源电压不变，电流变大，根据P=UI可知，电路的总功率变大，B符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变，D不符合题意。
