混凝土试块RFID芯片植入子系统--监理单位

时间：二O二一年七月二十九日

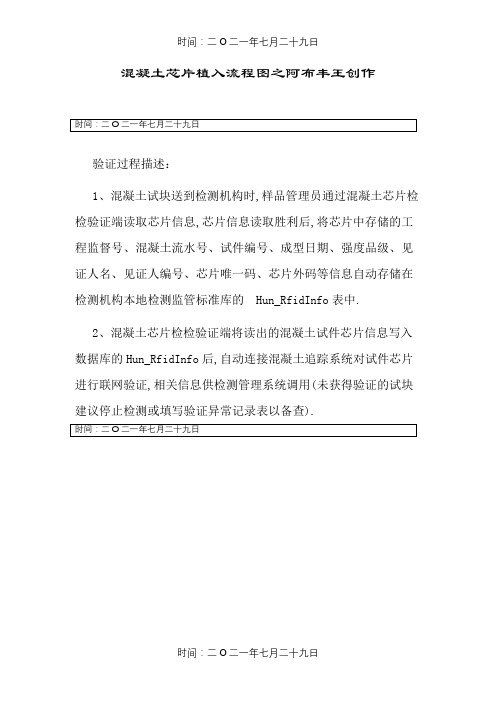

混凝土芯片植入流程图之阿布丰王创作
验证过程描述：
1、混凝土试块送到检测机构时,样品管理员通过混凝土芯片检检验证端读取芯片信息,芯片信息读取胜利后,将芯片中存储的工程监督号、混凝土流水号、试件编号、成型日期、强度品级、见证人名、见证人编号、芯片唯一码、芯片外码等信息自动存储在检测机构本地检测监管标准库的Hun_RfidInfo表中.
2、混凝土芯片检检验证端将读出的混凝土试件芯片信息写入数据库的Hun_RfidInfo后,自动连接混凝土追踪系统对试件芯片进行联网验证,相关信息供检测管理系统调用(未获得验证的试块建议停止检测或填写验证异常记录表以备查).
时间：二O二一年七月二十九日。

预拌(商品) 混凝土，除应在预拌混凝土厂内按规定留置试块外，混凝土运到施工现场后，还应根据预拌混凝土 GB50204－2002(2022 版)规定取样。

用于交货检验的混凝土试样应在交货地点采取每100m³相同配合比的混凝土取样不少于一组；一个工作班拌制的相同配合比的混凝土不足 100m³时，取样也不得少于一组；当在一个分项工程中连续供应相同配合比的混凝土量大于1000m³时，其交货检验的试样为每 200m ³混凝土取样不得少于一组。

混凝土坍落度检验的试样，每100m³相同配合比的混凝土取样检验不得少于一次；当一个工作班相同配合比的混凝土不100m³时，也不得少于一次。

混凝土标养条件及养护室要求：混凝土浇捣后，之所以能逐渐凝结硬化，主要是因为水泥水化作用的结果，而水化作用则需要适当的温度和湿度条件，因此为了保证混凝土有适宜的硬化条件，使其强度不断增长，必须对混凝土进行标准养护。

砼(混凝土)的养护目的，一是创造各种条件使水泥充分水化，加速砼硬化：二是防止砼成型后暴晒、风吹、寒冷等条件而浮现的不正常收缩、裂缝等破损现象。

混凝土标准养护专用于混凝土试块，水泥试块的恒温恒湿标准养护。

养护室符合国家最新标准，条件为温度20℃±2℃、相对湿度95%RH 以上、并养护 28d。

根据混凝土结构工程施工质量验收规范 GB50204-2002 的规定，结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定：1、对涉及混凝土结构安全的重要部位应进行结构实体检验，其内容包括混凝土强度钢筋保护层厚度及工程合同约定的项目等。

2、同条件养护试件应由各方在混凝土浇筑入模处见证取样。

3、同一强度等级的同条件养护试件的留置不宜少于 10 组，留置数量不应少于 3 组。

4、当试件达到等效养护龄期时，方可对同条件养护试件进行强度试验所谓等效养护龄期，就是逐日累计养护温度达到 600d，且龄期宜取 14d~60d 普通情况，温度取当天的平均温度。

广州全面推广混凝土植入芯片工作
佚名
【期刊名称】《中国勘察设计》
【年(卷),期】2012(000)009
【摘要】广州市城乡建设委员会日前出台工作方案，要求自9月1日起混凝土试件全部植入芯片，对混凝土质量实行动态追踪。

针对混凝土试件由于缺乏有效监管而出现造假现象等问题，广州市城乡建设委组织开发了“芯片”信息化管理系统，将RFID（射频识别）技术应用于混凝土的检测及监管工作。

通过在混凝土试件中植入芯片，实时追踪混凝土试件的流转情况，有效防止混凝土试件造假现象，【总页数】1页(P10-10)
【正文语种】中文
【中图分类】TU755.7
【相关文献】
1.广州RFID芯片植入混凝土试块
2.广州召开预拌混凝土企业绿色生产改造工作会议
3.关于全面开展警犬芯片植入工作的通知
4.广州全面推广混凝土植入芯片工作
5.湖南预制混凝土构件将植入芯片或粘贴二维码
因版权原因，仅展示原文概要，查看原文内容请购买。

RFID技术在混凝土预制构件管理系统项目中的作用0 引言铁路预制梁RFID(无线射频识别)生产管理系统主要应用于混凝土预制构件生产领域。

在混凝土预制梁生产过程中使用RFID技术，能监控生产管理的全过程，达到质量监控，质量追溯的目的。

利用信息技术，将质量文档电子化，并提供检索查询的功能。

对生产过程中产生的数据，提供基于数据挖掘技术的定制化查询报表，对物料管理提供智能辅助管理。

利用网络技术，使管理人员可远程监控工地现场当前的工作进度，和最新动态，为公司打造实时，透明，可视的混凝土预制构件生产管理系统。

1 解决方案系统的核心管控思想从管理科学角度来看我们提供的解决方案。

我们的解决方案不仅仅是一套信息化管理系统，其本质是建立在一套可持续发展、可灵活复用的科学管理体系上——即无时不在的物联网标记性生产管理方法。

这将对基建单位的生产管理带来极大的便利。

总的来看，可以将无时不在的物联网标记性生产管理办法概括为“四个一”。

这里的“一”不是计数意义上的单数1，而是一套记录、一系列记录的意思。

1）一节点：橘红色部分为生产施工节点总线，表示生产施工的工序与步序；可根据生产项目个性化适配；2）一作业：U-id串起的人员操作线(作业总线)，与生产施工节点总线一一对应，表示每一个节点上的工序是由哪些人来完成，并可一一对应每一个作业者的作业对象（物料、工序等）与作业结果（何时何地以什么方式做得如何，是否达标）；3）一工艺信息：施工工艺配置总线，可灵活定义由于施工工艺发生变化导致的二次需求变更，减少由于项目前期需求设计不足或是非计划内需求变更导致的生产管理成本骤增。

施工工艺配置总线也是对应上述总线的，做到一节点一作业信息一工艺信息；4）一系统信息：每一次作业信息都会记录在系统内。

上图中的灰色箭头线即表示标记每一个成品（水泥梁）的生产过程信息。

那么每次作业信息都会以工单号对应的作业工单信息记录为线索串联起来。

从而实现过程管理与结果管理双向监管的体系。

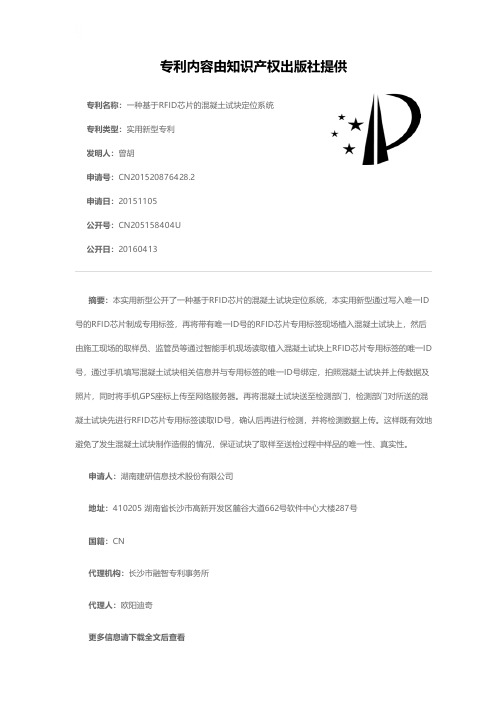

专利名称：一种基于RFID芯片的混凝土试块定位系统专利类型：实用新型专利
发明人：曾胡
申请号：CN201520876428.2
申请日：20151105
公开号：CN205158404U
公开日：
20160413
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种基于RFID芯片的混凝土试块定位系统，本实用新型通过写入唯一ID 号的RFID芯片制成专用标签，再将带有唯一ID号的RFID芯片专用标签现场植入混凝土试块上，然后由施工现场的取样员、监管员等通过智能手机现场读取植入混凝土试块上RFID芯片专用标签的唯一ID 号，通过手机填写混凝土试块相关信息并与专用标签的唯一ID号绑定，拍照混凝土试块并上传数据及照片，同时将手机GPS座标上传至网络服务器。

再将混凝土试块送至检测部门，检测部门对所送的混凝土试块先进行RFID芯片专用标签读取ID号，确认后再进行检测，并将检测数据上传。

这样既有效地避免了发生混凝土试块制作造假的情况，保证试块了取样至送检过程中样品的唯一性、真实性。

申请人：湖南建研信息技术股份有限公司
地址：410205 湖南省长沙市高新开发区麓谷大道662号软件中心大楼287号
国籍：CN
代理机构：长沙市融智专利事务所
代理人：欧阳迪奇
更多信息请下载全文后查看。

惠州市混凝土质量动态监管系统监理人员操作指引惠州市建设工程质量监督站2015年8月引言众所周知，预拌混凝土的质量直接关系到工程项目的质量与主体结构安全，而预拌混凝土作为一种特殊的商品，其生产过程中的质量控制具有一定的隐蔽性（原材料质量问题、阴阳配合比问题等）、其现场使用环境下的质量控制具有复杂性与不确定性（雨天浇筑、加水浇筑等）、其第三方的质量检测与保障又具有滞后性（龄期养护）。

由此可见，传统的管理手段难以有效地监管混凝土质量。

随着我国城镇化进程的发展，尤其是保障性安居工程的大规模实施，因预拌混凝土质量问题引发的工程质量事故时有发生，因而利用信息化手段、引入物联网技术实现对预拌混凝土质量的动态有效监管已成为我们的必然选择。

惠州市混凝土质量动态监管系统将工业领域流水线管理思想引入到建筑生产质量管理领域，及时采集并汇总从建筑材料供应到现场施工、质量检测等各质量控制关键环节的相关信息，以“各司其职、各负其责”的原则在统一的信息平台上实现工程参建各方（施工、监理、检测、建材）的信息共享，并将异常质量及行为信息及时予以警示，从而实现对工程质量的闭环控制。

系统将传统的混凝土质量管理分解成产品成型、质量检验、问题处理三道工序，通过信息平台，将混凝土生产、使用、监测等孤立的质量控制环节串联成为一个虚拟的工业生产流程，通过这个流程带动了相关责任单位的质量行为和现场管理信息，实现对预拌混凝土从生产到使用全过程的质量管理。

目录第一章概述 (1)1.1系统概述 (1)1.2系统操作指引 (1)1.3施工现场工作 (2)第二章芯片植入操作指引 (3)2.1芯片类型(示例图)： (3)2.2读写器图片 (3)2.3操作流程 (4)2.4芯片的读写器及加密狗的操作指南 (5)2.5写RFID芯片(监理专用) (8)2.6 RFID芯片植入 (12)2.7试件送检 (13)第一章概述1.1系统概述本系统是将工业生产领域流水线控制的管理思想引入到工程质量管理领域，为每批次混凝土赋予唯一的流水号（数字身份证），采集混凝土生产、运输、泵送、浇筑、养护、检测等各质量控制关键环节的相关信息，实现工程参建及相关各方（混凝土生产企业、建设、施工、监理、检测、监管部门）的信息共享，并将异常质量及行为信息及时予以警示，各责任主体均需在系统规定的时间内，将各工序的处理结果录入系统，实现对工程质量的闭环控制。

惠州市混凝土质量动态监管系统监理人员操作指引惠州市建设工程质量监督站2015年8月引言众所周知，预拌混凝土的质量直接关系到工程项目的质量与主体结构安全，而预拌混凝土作为一种特殊的商品，其生产过程中的质量控制具有一定的隐蔽性（原材料质量问题、阴阳配合比问题等）、其现场使用环境下的质量控制具有复杂性与不确定性（雨天浇筑、加水浇筑等）、其第三方的质量检测与保障又具有滞后性（龄期养护）。

由此可见，传统的管理手段难以有效地监管混凝土质量。

随着我国城镇化进程的发展，尤其是保障性安居工程的大规模实施，因预拌混凝土质量问题引发的工程质量事故时有发生，因而利用信息化手段、引入物联网技术实现对预拌混凝土质量的动态有效监管已成为我们的必然选择。

惠州市混凝土质量动态监管系统将工业领域流水线管理思想引入到建筑生产质量管理领域，及时采集并汇总从建筑材料供应到现场施工、质量检测等各质量控制关键环节的相关信息，以“各司其职、各负其责”的原则在统一的信息平台上实现工程参建各方（施工、监理、检测、建材）的信息共享，并将异常质量及行为信息及时予以警示，从而实现对工程质量的闭环控制。

系统将传统的混凝土质量管理分解成产品成型、质量检验、问题处理三道工序，通过信息平台，将混凝土生产、使用、监测等孤立的质量控制环节串联成为一个虚拟的工业生产流程，通过这个流程带动了相关责任单位的质量行为和现场管理信息，实现对预拌混凝土从生产到使用全过程的质量管理。

目录第一章概述 (1)1.1系统概述 (1)1.2系统操作指引 (1)1.3施工现场工作 (2)第二章芯片植入操作指引 (3)2.1芯片类型(示例图)： (3)2.2读写器图片 (3)2.3操作流程 (4)2.4芯片的读写器及加密狗的操作指南 (5)2.5写RFID芯片(监理专用) (8)2.6 RFID芯片植入 (12)2.7试件送检 (13)第一章概述1.1系统概述本系统是将工业生产领域流水线控制的管理思想引入到工程质量管理领域，为每批次混凝土赋予唯一的流水号（数字身份证），采集混凝土生产、运输、泵送、浇筑、养护、检测等各质量控制关键环节的相关信息，实现工程参建及相关各方（混凝土生产企业、建设、施工、监理、检测、监管部门）的信息共享，并将异常质量及行为信息及时予以警示，各责任主体均需在系统规定的时间内，将各工序的处理结果录入系统，实现对工程质量的闭环控制。

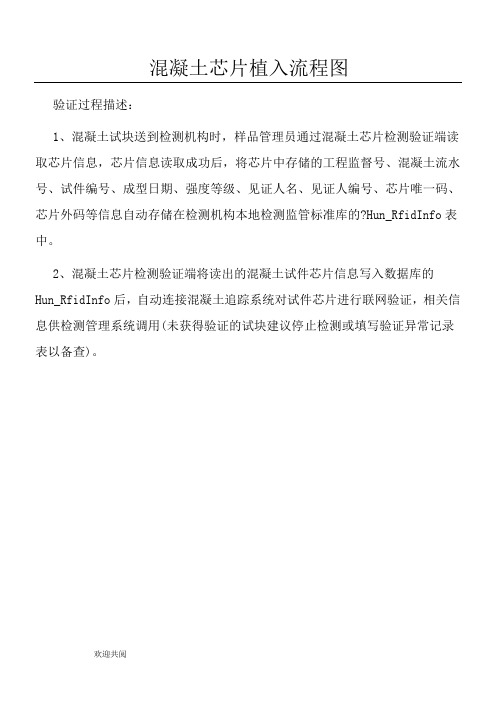

混凝土芯片植入流程图
验证过程描述：
1、混凝土试块送到检测机构时，样品管理员通过混凝土芯片检测验证端读取芯片信息，芯片信息读取成功后，将芯片中存储的工程监督号、混凝土流水号、试件编号、成型日期、强度等级、见证人名、见证人编号、芯片唯一码、芯片外码等信息自动存储在检测机构本地检测监管标准库的?Hun_RfidInfo表中。

2、混凝土芯片检测验证端将读出的混凝土试件芯片信息写入数据库的Hun_RfidInfo后，自动连接混凝土追踪系统对试件芯片进行联网验证，相关信息供检测管理系统调用(未获得验证的试块建议停止检测或填写验证异常记录表以备查)。

商砼试块芯片的应用[摘要] 混凝土是建筑物中不可或缺的重要组成部分，它的质量对于保证建筑物的稳定性、耐久性和可靠性至关重要，混凝土的质量问题甚至可能危害人们的生命和财产安全。

为确保建筑物的安全可靠，对于混凝土的质量和性能必须加以严格的监督，因此，混凝土试块就成为了一种重要的检测手段，用于对混凝土的质量进行有效的监督与控制。

将混凝土试块植入FRID芯片，给每一块混凝土一张“身份证”，追踪混凝土质量。

[关键词] 混凝土试块；芯片；混凝土质量1.前言混凝土植入芯片是一种利用科技进步和物联网发展的混凝土搅拌远程监控系统。

该系统通过在混凝土试块中嵌入无线射频（RFID）芯片，并将相应的混凝土信息数据写入其中。

系统包括采集数据模块、处理信息模块、传递信息模块和显示数据模块，通过各个模块之间的协调合作，能够实现对混凝土数据的远程监督控制，有效预防了数据作假的问题。

1.运用背景商砼生产企业的技术水平直接影响着商砼的质量。

一些大型的商砼企业具备先进的生产设备和技术，能够保证商砼的质量稳定；而一些小型商砼企业技术水平较低，无法保证商砼的质量。

商砼的主要原材料包括水泥、砂、石等。

原材料的质量直接影响着商砼的强度和耐久性。

随着建筑行业的生存竞争日益激烈，一些企业为了降低成本而放松对产品质量的把控，可能会使用劣质原材料，导致商砼质量下降。

在商用混凝土生产中，存在相当一部分混凝土生产厂商在混凝土配制的过程中，私下进行修改已经通过审核的配合比，并相应的减少使用关键物料如水泥的使用量，以此来降低成本。

这种偷工减料的行为严重影响了商用混凝土的质量。

商砼的生产过程包括配料、搅拌、浇筑等环节，每个环节都需要严格控制。

一些企业在生产过程中可能存在操作不规范、控制不严格等问题，导致商砼质量不稳定。

商砼质量需要通过监督检验来确保。

但是，一些地方监管不严，对商砼的监督检验不到位，容易出现质量问题。

因此，在选择商砼供应商时，要选择有信誉、质量可靠的企业。
