EIGRP增强网关内部路由线路协议

EIGRP 协议是一个内部网关协议，高级距离矢量协议，组播地址224.0.0.101、eigrp 是一个高级的距离矢量协议2、eigrp 具有高速的收敛特性3、支持路由汇总和路由聚合4、eigrp 支持触发式增量更新5、eigrp 可以支持多种网络层协议，可以开启多个eigrp 进程支持不同的3 层被动路由协议。

6、eigrp 发送报文以组播和单播形式发送组播地址224.0.0.107、eigrp 支持手工汇总8、eigrp 保证100%无环路9、eigrp 无论在广域网还是在局域网部署eigrp 配置都比较简单10、eigrp 支持非等价的负载均衡Eigrp 头部的字段用来描述这个 eigrp 报文是个什么报文在 hello 报文的载荷字段中，有一个 ack 位，在普通情况下为 0，当 ack 位被置为 1 的时候，说明此报文为 acknowledge 报文。

所有的 IGP 协议中 IP 包头的 TTL 字段都为 1：当端口大于 1.544mbit/s 的发送频率为 5s 一次，小于 1.544mbit/s的我 60s 一次，连续的 3 次 hello 时间都没有收到 hello 包就判定邻居挂掉了。

默认情况下 hello 报文以组播形式发送。

在不支持组播的二层环境中如帧中继环 境中，需要手动修改指定单播地址 neighbor 1.1.1.1 255.255.255.0eigrp 的报文能够被可靠的发送，所以 eigrp 定义了可靠的传输机制， 内部定义的 确认机制，但并非所有的 eigrp 报文都需要确认， update ，query ，和 reply 需要 回复 ack ，如果没有回复则重传，重传次数为 16 次。

在 hello 报文的载荷字段中，有一个 ack 位，在普通情况下为 0，当 ack 位被置为 1 的时候，说明此报文为 acknowledge 报文，当 ack 位被置 1 的时候只能以单播 形式发送。

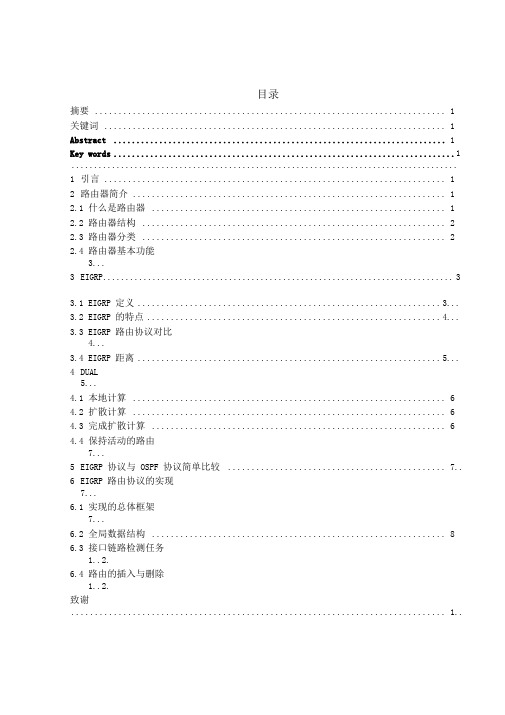

目录摘要 (1)关键词 (1)Abstract (1)Key words (1)...................................................................................... 1引言 (1)2路由器简介 (1)2.1什么是路由器 (1)2.2路由器结构 (2)2.3路由器分类 (2)2.4路由器基本功能3...3EIGRP (3)3.1EIGRP 定义................................................................ 3...3.2EIGRP 的特点..............................................................4...3.3EIGRP 路由协议对比4...3.4EIGRP 距离................................................................ 5... 4DUAL5...4.1本地计算 (6)4.2扩散计算 (6)4.3完成扩散计算 (6)4.4保持活动的路由7...5EIGRP 协议与OSPF 协议简单比较.............................................. 7.. 6EIGRP 路由协议的实现7...6.1实现的总体框架7...6.2全局数据结构 (8)6.3接口链路检测任务1..2.6.4路由的插入与删除1..2.致谢............................................................................... 1..2..参考文献............................................................................... 1..2..EIGRP路由协议分析计算机科学网络工程专业魏晓晖指导教师吴俊华摘要：现如今，强大而丰富的网络世界离不开路由协议的存在，而在路由协议中，EIGRP路由协议则担当了很重要的角色。

E I G R P协议EIGRPEIGRP简单实例EIGRP:Enhanced Interior Gateway Routing Protocol 即增强网关内部路由线路协议。

也翻译为加强型内部网关路由协议。

EIGRP是Cisco公司的私有协议。

Cisco公司是该协议的发明者和唯一具备该协议解释和修改权的厂商。

EIGRP结合了链路状态和距离矢量型路由选择协议的Cisco专用协议，采用弥散修正算法（DUAL）来实现快速收敛，可以不发送定期的路由更新信息以减少带宽的占用，支持Appletalk、IP、Novell和NetWare等多种网络层协议。

EIGRP路由协议简介是Cisco的私有路由协议,它综合了距离矢量和链路状态2者的优点,它的特点包括:1.快速收敛链路状态包(Link-State Packet,LSP)的转发是不依靠路由计算的,所以大型网络可以较为快速的进行收敛.它只宣告链路和链路状态,而不宣告路由,所以即使链路发生了变化,不会引起该链路的路由被宣告.但是链路状态路由协议使用的是Dijkstra算法,该算法比较复杂,并且较占CPU和内存资源和其他路由协议单独计算路由相比,链路状态路由协议采用种扩散计算(diffusingcomputations ),通过多个路由器并行的记性路由计算,这样就可以在无环路产生的情况下快速的收敛.2.减少带宽占用EIGRP不作周期性的更新,它只在路由的路径和度发生变化以后做部分更新.当路径信息改变以后,DUAL只发送那条路由信息改变了的更新,而不是发送整个路由表.和更新传输到一个区域内的所有路由器上的链路状态路由协议相比,DUAL只发送更新给需要该更新信息的路由器。

在WAN低速链路上,EIGRP可能会占用大量带宽,默认只占用链路带宽50%,之后发布的IOS允许使用命令ip bandwidth-percent eigrp来修改这一默认值 .3.支持多种网络层协议EIGRP通过使用“协议相关模块”(即protocol-dependentmodule<PDM>),可以支持IPX,ApplleTalk,IP,IPv6和NovellNetware等协议.4.无缝连接数据链路层协议和拓扑结构EIGRP不要求对OSI参考模型的层2协议做特别的配置.不像OSPF,OSPF 对不同的层2协议要做不同配置,比如以太网和帧中继,EIGRP能够有效的工作在LAN和WAN中,而且EIGRP保证网络不会产生环路(loop-free);而且配置起来很简单;支持VLSM;它使用多播和单播,不使用广播,这样做节约了带宽;它使用和IGRP一样的度的算法,但是是32位长的;它可以做非等价的路径的负载平衡.编辑本段EIGRP的四个组件1.Protocol-Dependent Module(PDM)2.可靠传输协议(Reliable Transport Protocol,RTP)3.邻居的发现/恢复4.弥散更新算法(Diffusing Update Algorithm,DUAL)编辑本段RTP-EIGRP的可靠传输协议RTP负责EIGRP packet(下面有讲)的按顺序(可靠)的发送和接收,这个可靠的保障是通过Cisco私有的一个算法,reliable multicast实现的,使用组播地址224.0.0.10,每个邻居接收到这个可靠的组播包的时候就会以一个unicast作为确认按顺序的发送是通过packet里的2个序列号实现的,每个packet都包含发送方分配的1个序列号,发送方每发送1个packet,这个序列号就递增1.另外,发送方也会把最近从目标路由器接收到的packet的序列号放在这个要发送的packet里，在某些情况下,RTP也可以使用无需确认的不可靠的发送,并且使用这种不可靠发送的packet中不包含序列号.EIGRP 第一次传输都采用组播形式，重传输都采用单播。

路由协议EIGRP配置EIGRP（Enhanced Interior Gateway Routing Protocol）是一种基于距离矢量算法的内部网关路由协议，主要用于在大型企业网络中实现路由器之间的动态路由。

本文将介绍EIGRP的配置过程，以帮助读者更好地理解和应用该协议。

1. EIGRP的基本概念EIGRP是一种高效可靠的路由协议，具有以下特点：- 支持VLSM（可变长度子网掩码）：可以根据网络需求分配不同的子网掩码。

- 支持CIDR（无类别域间路由）：能够将多个连续的IP地址作为一个整体进行路由计算。

- 支持自动汇总：能够将多个子网自动合并为一个超网，减小路由表的规模。

- 支持无环路：使用DUAL（Diffusing Update Algorithm）算法，有效解决了路由循环的问题。

2. EIGRP的配置步骤在配置EIGRP之前，需要了解以下参数：- 自治系统号（AS number）：EIGRP所在的自治系统号，范围为1~65535。

- 路由器ID：用于区分不同的路由器，可以是IP地址的一部分，也可以手动指定。

下面是EIGRP的配置步骤：步骤1：进入路由器配置模式```Router# configure terminal```步骤2：配置EIGRP进程和AS号```Router(config)# router eigrp <AS号>```步骤3：添加网络```Router(config-router)# network <网络地址>```此命令将指定哪些接口将被EIGRP协议使用。

可以指定单个IP地址、子网地址或主机地址。

步骤4：配置路由器ID（可选）```Router(config-router)# eigrp router-id <路由器ID>```使用此命令可以手动指定路由器ID，如果不手动指定，将使用默认的路由器ID。

步骤5：配置其他可选参数（可选）根据需要，可以配置其他参数，如带宽、延迟、可靠性等。

EIGRP路由协议汇总⼀、基本概念：1.EIGRP为增强的内部⽹关路由协议，是cisco的专有协议。

2.EIGRP的⼀般管理距离为90（interior eigrp），汇总的管理距离为5（summary eigrp），从外部分发进来的为170（exterior eigrp）；协议号为ip 88。

3.EIGRP是⼀个Advanced distance vector；能够Rapid convergence；是100% loop-free classless routing；是唯⼀⼀个⽀持⾮等价负载均衡的路由协议（默认4条最⼤16条）；以组播（224.0.0.10）或单播进⾏更新。

4.缺省使⽤总带宽的50%，可⽤“bandwidth-percent eigrp”更改百分⽐。

5.EIGRP是⾮周期性更新，只有在拓扑有变化时才对变化的东西进⾏增量更新。

并且只针对变化影响到的路由器进⾏更新。

6.运⾏EIGIP的接⼝必须从他的直连的邻居处获得更新。

7.由于EIGRP是⼀个为Adverance distance vector，具有distance vector的边界⾃动汇总的特性所以在配置时要“no auto”8.EIGRP的三个存储单元：邻居数据库（存放邻居及状态）；topology table（相当与ospf的数据库，存放状态信息）；routinf table9.EIGRP的5种包：hello：建⽴邻接关系，keeplive（组播）query：向邻居查找路由信息（组播）reply：对邻居的query查找进⾏回应（单播）update：以增量的⽅式发送路由更新（组播或单播）ack：对可靠包的确认（单播）★其中query，reply，update为可靠包（即必须得到ACK回应）；hell包和ack包为不可靠包。

⼆、EIGRP采⽤的metric：1.EIGRP采⽤以下组合值作为metric进⾏路由选择（5个）：bandwidth，delay，reliable ，load，mtu2.metric的算法：Metric = [K1 x BW + ((K2 x BW) / (256 –load)) + K3 x delay]By default: K1 = 1, K2 = 0, K3 = 1, K4 = 0, K5 = 0metric=[delay+107/BW]*256“dely，mtu等”都可在sh int 。

EIGRP协议增强内部网关路由协议的原理与应用EIGRP（Enhanced Interior Gateway Routing Protocol）是一种增强的内部网关路由协议，它由思科系统公司开发，用于在中小型企业网络中实现高效的路由。

本文将介绍EIGRP协议的原理、特点以及在实际应用中的使用。

一、EIGRP协议的原理EIGRP协议基于距离矢量路由算法，通过将路由信息交换给邻居路由器，实现网络中路由的动态学习和更新。

EIGRP的核心原理是DUAL算法（Diffusing Update Algorithm），该算法通过计算和比较路由的多个指标来选择最优路径。

EIGRP协议中使用两个主要指标来评估路径的优劣：带宽和延迟。

带宽指的是网络链路的能力，而延迟则是从源路由器发送数据到目的路由器所需的时间。

EIGRP使用这两个指标计算路由的“可靠性”值，以确定最佳路径。

在EIGRP协议中，路由器之间通过发送Hello消息来建立邻居关系。

一旦建立了邻居关系，路由器之间就可以交换路由信息，包括可达目的网络的信息和路由的指标。

通过交换这些信息，路由器可以动态地学习和更新路由表，以适应网络拓扑的变化。

二、EIGRP协议的特点1. 快速收敛：EIGRP协议具有快速收敛的特点，能够在网络拓扑变化时快速更新路由表，减少网络的不稳定性和数据包的丢失。

2. 累积和分割的更新：EIGRP协议可以将多个路由变更信息合并成一条更新消息发送给邻居路由器，从而减少网络带宽的占用。

3. 支持VLSM：EIGRP协议可以灵活地支持可变长度子网掩码（VLSM），使得网络管理员可以更加有效地利用IP地址资源。

4. 支持等级制路由：EIGRP协议支持等级制路由，即使网络规模扩大，也可以通过划分域来减少路由表的规模，提高路由器的处理速度。

三、EIGRP协议的应用EIGRP协议在实际应用中具有广泛的用途，以下是一些常见的应用场景：1. 企业内部网络：EIGRP协议适用于中小型企业内部网络的搭建，可以实现快速且可靠的网络连接，提供高质量的服务。

eigrp协议最佳路径全文共四篇示例，供读者参考第一篇示例：EIGRP（Enhanced Interior Gateway Routing Protocol）是一种常用的路由协议，用于在网络中找到最佳路径以进行数据传输。

EIGRP 使用了DUAL（Diffusing Update Algorithm）算法来计算最佳路径，并可以快速适应网络拓扑变化。

在网络中，数据包传输的效率和稳定性取决于选择的最佳路径，因此了解和优化EIGRP协议最佳路径是网络优化的重要一环。

EIGRP协议最佳路径的选择是根据路由器维护的路由表信息和拓扑数据库来进行的。

路由表中保存了到达目的网络的各个路径，以及每条路径的开销信息。

路径的开销由一系列因素组成，包括带宽、延迟、可靠性等指标。

EIGRP通过比较这些参数来选择最佳路径。

在EIGRP中，每个路由器都会维护一个拓扑数据库，记录了网络拓扑结构和路由信息的更新。

当网络拓扑发生变化时，路由器会向周围的邻居发送更新信息，以便更新最佳路径的选择。

在选择最佳路径时，EIGRP还考虑了路径的可靠性和负载情况。

可靠性是指路径的稳定性和故障恢复能力，EIGRP会选择具有较高可靠性的路径作为最佳路径。

负载指的是路径的负载情况，EIGRP会尽量避免选择负载较高的路径，以保证数据包传输的效率。

优化EIGRP协议最佳路径可以通过以下几个方面进行：1. 调整带宽和延迟参数：带宽和延迟是EIGRP选择最佳路径的关键参数，通过调整这些参数可以影响路径选择的结果。

提高优先级的路径会成为EIGRP协议所选择的最佳路径。

2. 去除不必要的路径：在网络中可能存在一些冗余的路径，这些路径在数据传输中并没有起到作用，只会增加网络的负载和复杂度。

去除这些不必要的路径可以优化EIGRP协议的最佳路径选择。

3. 使用路由汇总：路由汇总是将多个子网的路由信息合并成一个汇总路由信息，可以减少路由表的条目，简化路径选择过程，提高网络性能。
