任务2.6 EIGRP路由协议配置[13页]

EIGRP协议协议名称：Enhanced Interior Gateway Routing Protocol (EIGRP) 协议协议简介：Enhanced Interior Gateway Routing Protocol (EIGRP) 是一种用于路由选择的高级内部网关路由协议。

它是由思科公司开辟的一种增强版的内部网关路由协议，用于在大型企业网络和互联网中实现高效的路由选择。

EIGRP 协议结合了距离矢量和链路状态路由协议的优点，具有快速收敛、低开消和可扩展性的特点。

协议目标：EIGRP 协议的主要目标是提供高效的路由选择和快速收敛，以优化网络性能和资源利用率。

通过使用增强的路由算法和可靠的邻居关系建立机制，EIGRP 协议可以自适应地适应网络拓扑的变化，并实现快速的路由更新和故障恢复。

协议特性：1. 增强的路由算法：EIGRP 使用可变长度子网掩码（VLSM）和无类别域间路由（CIDR）来支持更精确的路由选择，提高网络的灵便性和可扩展性。

2. 快速收敛：EIGRP 协议使用可靠的消息传递机制和快速的拓扑更新算法，实现快速的网络收敛，减少数据包的丢失和延迟。

3. 基于距离矢量的路由选择：EIGRP 使用距离矢量算法来选择最佳的路由路径，并考虑带宽、延迟、可靠性和负载等因素，以实现网络的负载均衡和优化。

4. 可靠的邻居关系建立：EIGRP 协议使用可靠的邻居关系建立机制来确保邻居之间的可靠通信，并提供可靠的路由信息交换。

5. 分层设计：EIGRP 协议采用分层设计，将网络划分为自治系统（AS）和路由域（Routing Domain），以实现更好的管理和控制。

IPv4和IPv6。

协议实现：1. EIGRP 路由器配置：在每一个参预 EIGRP 协议的路由器上配置 EIGRP 进程，并指定相应的自治系统号（AS）和路由域号（Routing Domain）。

2. 邻居关系建立：通过配置邻居路由器的IP地址和相关参数，建立可靠的邻居关系，确保邻居之间的通信和路由信息交换。

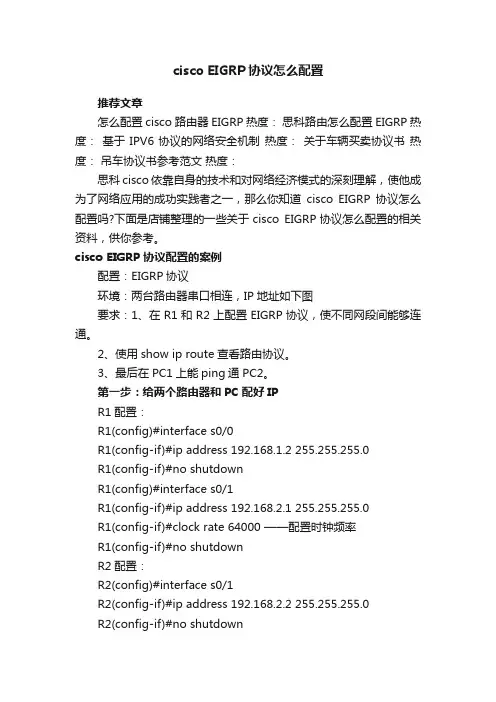

cisco EIGRP协议怎么配置推荐文章怎么配置cisco路由器EIGRP 热度：思科路由怎么配置EIGRP 热度：基于IPV6协议的网络安全机制热度：关于车辆买卖协议书热度：吊车协议书参考范文热度：思科cisco依靠自身的技术和对网络经济模式的深刻理解，使他成为了网络应用的成功实践者之一，那么你知道cisco EIGRP协议怎么配置吗?下面是店铺整理的一些关于cisco EIGRP协议怎么配置的相关资料，供你参考。

cisco EIGRP协议配置的案例配置：EIGRP协议环境：两台路由器串口相连，IP地址如下图要求：1、在R1和R2上配置EIGRP协议，使不同网段间能够连通。

2、使用show ip route查看路由协议。

3、最后在PC1上能ping通PC2。

第一步：给两个路由器和PC配好IPR1配置：R1(config)#interface s0/0R1(config-if)#ip address 192.168.1.2 255.255.255.0R1(config-if)#no shutdownR1(config)#interface s0/1R1(config-if)#ip address 192.168.2.1 255.255.255.0R1(config-if)#clock rate 64000 ——配置时钟频率R1(config-if)#no shutdownR2配置：R2(config)#interface s0/1R2(config-if)#ip address 192.168.2.2 255.255.255.0R2(config-if)#no shutdownR2(config)#interface s0/0R2(config-if)#ip address 192.168.3.1 255.255.255.0 R2(config-if)#no shutdown第二步：配置路由协议R1配置：R1(config)#router eigrp 100 ——配置EIGRP协议R1(config-router)#network 192.168.1.0 0.0.0.255R1(config-router)#network 192.168.2.0 0.0.0.255R2配置：R2(config)#router eigrp 100R2(config-router)#network 192.168.2.0 0.0.0.255R2(config-router)#network 192.168.3.0 0.0.0.255第三步：使用show ip router查看路由协议如下图所示R1学到的路由R2学到的路由第四步：现在PC1和PC2可以ping通PC1#ping 192.168.3.2PC2#ping 192.168.1.1。

路由协议EIGRP配置EIGRP（Enhanced Interior Gateway Routing Protocol）是一种基于距离矢量算法的内部网关路由协议，主要用于在大型企业网络中实现路由器之间的动态路由。

本文将介绍EIGRP的配置过程，以帮助读者更好地理解和应用该协议。

1. EIGRP的基本概念EIGRP是一种高效可靠的路由协议，具有以下特点：- 支持VLSM（可变长度子网掩码）：可以根据网络需求分配不同的子网掩码。

- 支持CIDR（无类别域间路由）：能够将多个连续的IP地址作为一个整体进行路由计算。

- 支持自动汇总：能够将多个子网自动合并为一个超网，减小路由表的规模。

- 支持无环路：使用DUAL（Diffusing Update Algorithm）算法，有效解决了路由循环的问题。

2. EIGRP的配置步骤在配置EIGRP之前，需要了解以下参数：- 自治系统号（AS number）：EIGRP所在的自治系统号，范围为1~65535。

- 路由器ID：用于区分不同的路由器，可以是IP地址的一部分，也可以手动指定。

下面是EIGRP的配置步骤：步骤1：进入路由器配置模式```Router# configure terminal```步骤2：配置EIGRP进程和AS号```Router(config)# router eigrp <AS号>```步骤3：添加网络```Router(config-router)# network <网络地址>```此命令将指定哪些接口将被EIGRP协议使用。

可以指定单个IP地址、子网地址或主机地址。

步骤4：配置路由器ID（可选）```Router(config-router)# eigrp router-id <路由器ID>```使用此命令可以手动指定路由器ID，如果不手动指定，将使用默认的路由器ID。

步骤5：配置其他可选参数（可选）根据需要，可以配置其他参数，如带宽、延迟、可靠性等。

一、实验目的掌握EIGRP的配置掌握EIGRP负载均衡的配置掌握EIGRP中地址的手工汇总二、实验内容与实验要求实验内容、原理分析及具体实验要求。

实现网络的互连互通，从而实现信息的共享和传递。

R1和R2之间连接的两条线路形成负载均衡关系；进行指定的地址手工汇总。

三、实验环境实验所使用的设备名称及规格、网络结构图。

路由器3台四、实验过程与分析根据具体实验，记录、整理相应命令、运行结果等。

详细记录在实验过程中发生的故障和问题，并进行故障分析，说明故障排除的过程及方法。

1.在所有路由器上进行IP地址基本配置，并测试直连链路的连通性。

R1：F0/0Router>ENRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface F0/0Router(config-if)#ip address 21.21.21.1 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up Router(config-if)#exitS0/2/0Router(config)#int s0/2/0Router(config-if)#ip address 12.12.12.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/2/0, changed state to downRouter(config-if)#exitLo1Router(config)#int lo1Router(config-if)#ip address 1.1.1.1 255.255.255.0Router(config-if)#no shutR2：F0/0Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip address 21.21.21.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitS0/2/0Router(config)#int s0/2/0Router(config-if)#ip add 12.12.12.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/2/0, changed state to upS0/2/1Router(config)#int s0/2/1Router(config-if)#ip add 23.23.23.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/2/1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/2/1, changed state to upLo1Router(config)#int lo 1Router(config-if)#%LINK-5-CHANGED: Interface Loopback1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback1, changed state to upRouter(config-if)#ip add 2.2.2.2 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitR3：S0/2/0Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int s0/2/0Router(config-if)#ip address 23.23.23.3 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/2/0, changed state to downRouter(config-if)#exitLo1Router(config)#int lo 1Router(config-if)#ip address 3.3.3.3 255.255.255.0Router(config-if)#no shutRouter(config-if)#exit测试连通性R1 ping R2Router>ping 12.12.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 12.12.12.2, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 3/5/6 ms Router>ping 21.21.21.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 21.21.21.2, timeout is 2 seconds: .!!!!Success rate is 80 percent (4/5), round-trip min/avg/max = 20/20/20 ms R3 ping R2Router>ping 23.23.23.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.23.23.2, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 20/21/26 ms 2.在各路由器上用eigrp进行配置R1:Router(config)#router eigrp 1Router(config-router)#network 12.12.12.0 0.0.0.255Router(config-router)#network 21.0.0.0Router(config-router)#network 1.0.0.0R2：Router(config)#router eigrp 1Router(config-router)#network 23.0.0.0Router(config-router)#network 12.0.0.0Router(config-router)#%DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 12.12.12.1 (Serial0/2/0) is up: new adjacencyRouter(config-router)#network 21.0.0.0Router(config-router)#%DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 21.21.21.1 (FastEthernet0/0) is up: new adjacencyRouter(config-router)#network 2.0.0.0R3：Router(config)#router eigrp 1Router(config-router)#network 3.0.0.0Router(config-router)#network 23.0.0.0Router(config-router)#%DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 23.23.23.2 (Serial0/2/0) is up: new adjacency3.用show ip route命令检查路由是否正确，查看关键信息R1R2R34.用show ip eigrp topology、show ip eigrp neighbor查看拓扑表和邻居表R1R2R35.关闭R1的f0/0，在R1上查看到达3.0.0.0/8的metric值，在R1上配置正确的variance值，以达到不等价负载平衡（可以在s0/0接口上调整bandwidth值）。

配置EIGRP协议实验目的：1、了解混合路由选择协议的工作原理，使用的度量值，2、了解EIGRP协议的优点，掌握eigrp路由协议的配置方法。

实验设备：三台cisco路由器，三台pc，三根双绞线，两根serial连线。

实验内容与步骤：1、首先熟悉书上关于EIGRP路由协议的知识，掌握EIGRP的度量方法，配置方法。

2、按上图将pc和路由器连接好。

3、按上图给各主机和路由器接口设置好IP地址。

IP地址的规划为：Pc1----192.168.1.2,网关：192.168.1.1Tom----f0:172.16.1.1,s0(DCE):172.16.2.1,s1:172.16.3.2Green----s0(DCE):172.16.3.1,s1:172.16.4.2Jackson----s0(DCE):172.16.4.1,s1:172.16.2.2,f0:172.16.5.1Student2----172.16.5.2,网关：172.16.5.1配置方法为：Router(config)#interface type port_#Router(config-if)#ip address ip_address subnet_maskRouter(config-if)#no shutdown例如配置快速以太网口：router(config)#interface fastethernet 0router(config)#ip address 192.168.1.2 255.255.255.0router(config)#no shutdown4、在路由器A、B、C上配置eigrp路由选择协议，自治系统号为10。

Router(config)#router eigrp autonomous_system_#Router(config-router)#network ip_network wildmask //指定与路由器直接相连的网络例如：router(config)#router eigrp 10router(config)#network 172.16.6.0 0.0.0.2555、给DCE接口设置时钟速率。

配置EIGRP协议#c o n f t#r o u t e r e i g r p100*E I G R P需要配置A S号**A S标识了属于一个互连网络中的所有路由器，**同一个A S内的不同路由如果想要互相学习路由信息，必须配置相同的A S号。

* #n e t1.1.1.00.0.0.255*宣告接口，使用的是反掩码形式，如果不输入反掩码，路由默认会使用接口的主类网络号* "n e t12.1.1.0"等价于"n e t12.0.0.00.255.255.255"#n e t0.0.0.0*如果路由的所有接口都宣告进E I G R P进程，则可以使用"n e t0.0.0.0"一次性宣告所有接口*查询EIGRP 在running-config中的配置明细#s h r u n n i n g-c o n f i g|s e c t i o n r e ir o u t e r e i g r p100n e t w o r k1.1.1.00.0.0.255n e t w o r k12.1.1.00.0.0.255n e t w o r k21.1.1.00.0.0.255a u t o-s u m m a r yEIGRP表EIGRP中有三张表：邻居表、路由表、拓扑表邻居表（Neighbor Table）在EIGRP中，两台相邻路由器要建立起邻接关系需要满足两个条件：1）具有相同的AS号； 2）具有相匹配的K值；可以通过下面的命令来查看EIGRP默认的K 值：#s h o w i p p r o t o c o l s/*A S=100*/u t e rf a c ee l l oC i s21.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC21.1.1.0/24i s d i r e c t l y c o n n e c t e d,F a s t E t h e r n e t1/0D21.0.0.0/8i s a s u m m a r y,00:14:58,N u l l012.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC12.1.1.0/24i s d i r e c t l y c o n n e c t e d,S e r i a l0/0D12.0.0.0/8i s a s u m m a r y,00:15:00,N u l l0路由表中的"D1.0.0.0/8i s a s u m m a r y,01:40:23,N u l l0"是一条自动汇总产生的路由，E I G R P和R I P默认都在主网边界自动汇总，不同的是E I G R P会在本地产生一条自动汇总后的路由，目标指向空接口（N u l l0）R1发现路由表中有一条1.0.0.0/8的条目能够匹配(子网掩码最长匹配，这个条目比默认路由子网掩码长，所以优先选取)发往空接口的数据会被丢弃。

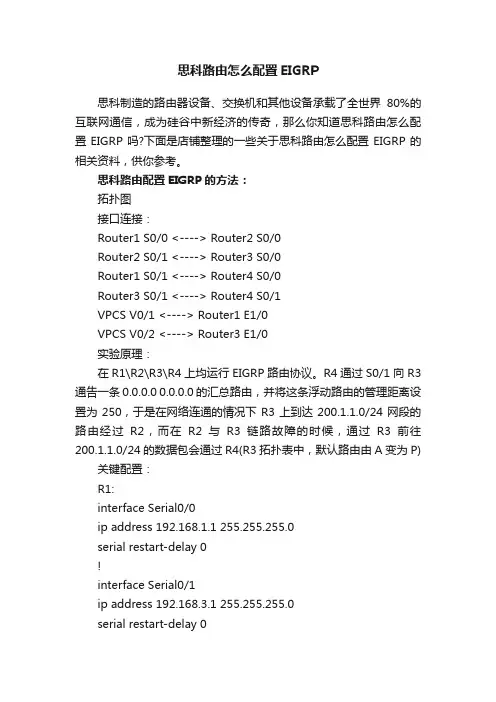

思科路由怎么配置EIGRP思科制造的路由器设备、交换机和其他设备承载了全世界80%的互联网通信，成为硅谷中新经济的传奇，那么你知道思科路由怎么配置EIGRP吗?下面是店铺整理的一些关于思科路由怎么配置EIGRP的相关资料，供你参考。

思科路由配置EIGRP的方法：拓扑图接口连接：Router1 S0/0 <----> Router2 S0/0Router2 S0/1 <----> Router3 S0/0Router1 S0/1 <----> Router4 S0/0Router3 S0/1 <----> Router4 S0/1VPCS V0/1 <----> Router1 E1/0VPCS V0/2 <----> Router3 E1/0实验原理：在R1\R2\R3\R4上均运行EIGRP路由协议。

R4通过S0/1向R3通告一条0.0.0.0 0.0.0.0的汇总路由，并将这条浮动路由的管理距离设置为250，于是在网络连通的情况下R3上到达200.1.1.0/24网段的路由经过R2，而在R2与R3链路故障的时候，通过R3前往200.1.1.0/24的数据包会通过R4(R3拓扑表中，默认路由由A变为P) 关键配置：R1:interface Serial0/0ip address 192.168.1.1 255.255.255.0serial restart-delay 0!interface Serial0/1ip address 192.168.3.1 255.255.255.0serial restart-delay 0!interface Ethernet1/0ip address 200.1.1.254 255.255.255.0half-duplex!router eigrp 100network 192.168.1.0network 192.168.3.0network 200.1.1.0no auto-summaryR2、R3略，参照R1进行接口IP和路由协议的配置重点看下R4的配置R4:interface Serial0/0ip address 192.168.3.2 255.255.255.0serial restart-delay 0!interface Serial0/1ip address 192.168.4.1 255.255.255.0ip summary-address eigrp 100 0.0.0.0 0.0.0.0 250(向R3通过默认路由，管理距离高于EIGRP默认值)!router eigrp 100network 192.168.3.0network 192.168.4.0auto-summary查看结果：1.R2和R3之间链路正常时a) R3的路由表：R3#sh ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile,B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 192.168.4.1 to network 0.0.0.0D 200.1.1.0/24 [90/2707456] via 192.168.2.1, 00:00:02, Serial0/0C 200.1.2.0/24 is directly connected, Ethernet1/0C 192.168.4.0/24 is directly connected, Serial0/1D 192.168.1.0/24 [90/2681856] via 192.168.2.1, 00:00:02, Serial0/0C 192.168.2.0/24 is directly connected, Serial0/0D 192.168.3.0/24 [90/3193856] via 192.168.2.1, 00:00:02, Serial0/0D* 0.0.0.0/0 [90/2681856] via 192.168.4.1, 00:00:00, Serial0/1b)R3的拓扑表：R3#sh ip eigrp topologyIP-EIGRP Topology Table for AS(100)/ID(200.1.2.254)Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia StatusA 0.0.0.0/0, 1 successors, FD is Inaccessible1 replies, active 00:00:00, query-origin: Successor OriginRemaining replies:via 192.168.2.1, r, Serial0/0P 192.168.1.0/24, 1 successors, FD is 2681856via 192.168.2.1 (2681856/2169856), Serial0/0P 192.168.2.0/24, 1 successors, FD is 2169856via Connected, Serial0/0P 192.168.3.0/24, 1 successors, FD is 3193856via 192.168.2.1 (3193856/2681856), Serial0/0P 192.168.4.0/24, 1 successors, FD is 2169856via Connected, Serial0/1P 200.1.1.0/24, 1 successors, FD is 2707456via 192.168.2.1 (2707456/2195456), Serial0/0P 200.1.2.0/24, 1 successors, FD is 281600via Connected, Ethernet1/02.R2的S0/1设置为DOWN,观察R3路由表和拓扑表a)R3路由表：R3#sh ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 192.168.4.1 to network 0.0.0.0C 200.1.2.0/24 is directly connected, Ethernet1/0C 192.168.4.0/24 is directly connected, Serial0/1C 192.168.2.0/24 is directly connected, Serial0/0D* 0.0.0.0/0 [90/2681856] via 192.168.4.1, 00:00:05, Serial0/1b)R3的拓扑表：R3#sh ip eigrp topologyIP-EIGRP Topology Table for AS(100)/ID(200.1.2.254)Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia StatusP 0.0.0.0/0, 1 successors, FD is 2681856via 192.168.4.1 (2681856/2169856), Serial0/1P 192.168.4.0/24, 1 successors, FD is 2169856via Connected, Serial0/1P 200.1.2.0/24, 1 successors, FD is 281600via Connected, Ethernet1/0该实验说明，当R2和R3链路正常是，通过R3去往PC1的数据包不通过R4，只有当R2、R3间链路出现故障，默认路由才启用。

【实验内容】
配置EIGRP协议
【实验环境】
1、硬件环境
路由器4 台，同步串行线3 条
2、软件环境
WindowsXP 操作系统、pcaket tracer 仿真软件3、拓扑结构图
【实验步骤】
1、配置并打开各路由器的IP 及时钟频率
2、配置路由协议EIGRP
3、测试网络连通性
4、查看路由协议、路由表、邻居表和拓扑表
1) 查看路由协议R1#show ip protocols
2) 查看路由表R1#show ip route
3) 查看eigrp 邻居表R2#show ip eigrp neighbors
【实验总结】
通过本实验我们掌握了EIGRP的基本配置，怎样启动EIGRP路由进程，如何进行查看邻居表、路由协议以及路由表的方法和相关信息。

了解到EIGRP是一种混合型的路由协议，具有链路状态和距离矢量路由协议的优点，能够快速收敛和易于配置等优点。

本实验为我们以后的学习打下了坚实的基础。

EIGRP动态路由协议实验目的： (2)实验内容： (2)一、拓补图 (2)二、配置IP (2)三、设备配置代码 (2)1、交换机MS0配置代码 (2)2、路由器R7配置代码 (4)3、路由器R8配置代码 (4)四、配置结果 (5)1、交换机MS0查看路由表 (5)2、路由器R7查看路由表 (6)3、交换机M0查看EIGRP拓补表 (7)4、路由器R7查看EIGRP拓补表 (8)5、Ping各网段结果 (9)实验目的：将多处的计算机通过交换机和路由器将不同的网段组成一个互联网络，为了提高网络的可靠性且便于维护，用EIGRP路由协议。

实验内容：一、拓补图三、设备配置代码1、交换机MS0配置代码Switch>enaSwitch#conf tSwitch(config)#vlan 10创建VLANSwitch(config-vlan)#exSwitch(config)#vlan 20Switch(config-vlan)#exSwitch(config)#vlan 30Switch(config-vlan)#exSwitch(config)#vlan 40Switch(config-vlan)#exSwitch(config)#int f0/1将VLAN划分到端口Switch(config-if)#sw ac vl 10Switch(config-if)#exSwitch(config)#int f0/2Switch(config-if)#sw ac vl 20Switch(config-if)#exSwitch(config)#int f0/3Switch(config-if)#sw ac vl 30Switch(config-if)#exSwitch(config)#int f0/4Switch(config-if)#sw ac vl 40Switch(config-if)#exSwitch(config)#int vl 10Switch(config-if)#ip add 192.168.10.254 255.255.255.0配置SVI地址Switch(config-if)#no shuSwitch(config-if)#exSwitch(config)#int vl 20Switch(config-if)#ip add 192.168.20.254 255.255.255.0Switch(config-if)#no shuSwitch(config-if)#exSwitch(config)#int vl 30Switch(config-if)#ip add 192.168.30.254 255.255.255.0Switch(config-if)#no shuSwitch(config-if)#exSwitch(config)#int vl 40Switch(config-if)#ip add 192.168.40.254 255.255.255.0Switch(config-if)#no shuSwitch(config-if)#exSwitch(config)#ip routing开启路由Switch(config)#router eigrp 100开启EIGRP协议进程号100(1~65535) Switch(config-router)#network 192.168.10.0声明直连网络号Switch(config-router)#network 192.168.20.0Switch(config-router)#network 192.168.30.0Switch(config-router)#network 192.168.40.0Switch(config-router)#no auto-summarySwitch(config-router)#exSwitch(config)#ip route 0.0.0.0 0.0.0.0 192.168.40.2配置默认路由2、路由器R7配置代码Router>enaRouter#conf tRouter(config)#int f0/0配置端口IP,启动端口Router(config-if)#ip address 192.168.40.2 255.255.255.0Router(config-if)#no shuRouter(config-if)#exRouter(config)#int f1/0Router(config-if)#ip address 172.30.200.254 255.255.255.0Router(config-if)#no shuRouter(config)#int s2/0Router(config-if)#ip address 200.1.1.1 255.255.255.0Router(config-if)#clo ra 64000 DCE口串行通信同步时钟64000bps Router(config-if)#no shuRouter(config-if)#exRouter(config)#router eigrp 100开启EIGRP协议进程号100(1~65535) Router(config-router)#network 192.168.40.0声明直连网络号Router(config-router)#network 172.30.200.0Router(config-router)#network 200.1.1.0Router(config-router)#no auto-summaryRouter(config-router)#exRouter(config)#ip route 0.0.0.0 0.0.0.0 200.1.1.2配置默认路由3、路由器R8配置代码Router>enaRouter#conf tRouter(config)#int s2/0配置端口IP,启动端口(S2/0口为DTE类型不需配置时钟)Router(config-if)#ip address 200.1.1.2 255.255.255.0Router(config-if)#no shutRouter(config)#int f1/0Router(config-if)#ip add 202.108.22.254 255.255.255.0Router(config-if)#no shutRouter(config-if)#exRouter(config)#ip route 0.0.0.0 0.0.0.0 200.1.1.1配置默认路由四、配置结果1、交换机MS0查看路由表2、路由器R7查看路由表5、Ping各网段结果。
