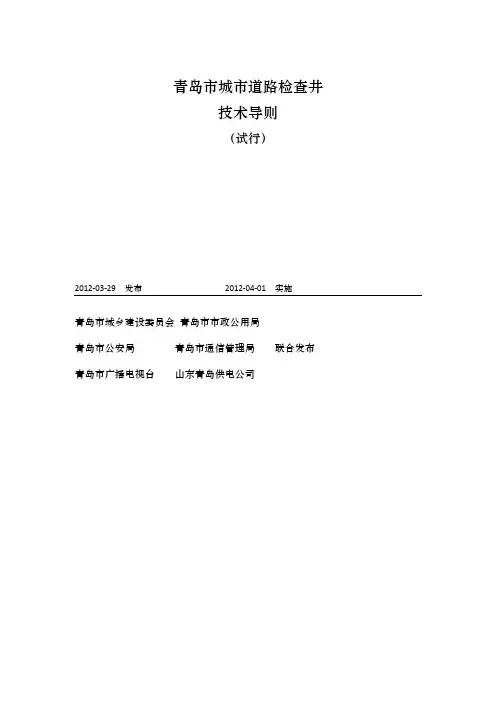

青岛市城市道路检查井技术导则（试行）2012-03-29 发布2012-04-01 实施青岛市城乡建设委员会青岛市市政公用局青岛市公安局青岛市通信管理局联合发布青岛市广播电视台山东青岛供电公司前言城市道路检查井周围以及沿管线敷设处路面沉降、裂缝和破损是城市道路建设中的一项质量通病，其不仅影响路面的整体性、美观性，更影响路面行车舒适及交通行驶安全，从而极大地影响城市环境质量。
为了有效避免检查井周边及管线敷设处路面病害，更好保证道路的使用品质，特制定《青岛市城市道路检查井技术导则（评审稿）》。
编制组在参阅了相关国家规范、行业导则，进行深入调研，广泛征求各方面意见的基础上，结合青岛市检查井、雨水口、管线建设的实际情况，完成本技术导则（评审稿）的编制工作，经过建委组织专家论证，形成技术导则（试行）。
本技术导则（试行）的主要内容包括：检查井井盖、支座、井圈、井筒、井室、雨水口、井周回填以及管线开挖沟槽回填的设计要点、施工要点、监理要求和验收要点。
请各有关单位在使用本导则（试行）过程中，将发现的问题和建议及时函告主编单位青岛市市政工程设计研究院有限责任公司，以便正式定稿时参考。
主编单位：青岛市城乡建设委员会青岛市市政公用局参编单位：青岛市公安局青岛市通信管理局青岛市广播电视台山东青岛供电公司青岛市市政工程设计研究院有限责任公司《青岛市城市道路检查井技术导则》及《青岛市城市道路检查井通用图集》编制人：刘利任强石海麻广林李蕾于秀欣司义德张涛秦淑辉曾巍李战朋袁兴华李忠民赵淑梅贾旭亮目录1 总则 (1)2 排水检查井规格 (3)3 检查井井室、井筒 (7)4 检查井井盖 (15)5 检查井井周回填 (23)6 雨水口 (14)7 管线沟槽回填 (33)1 总则1.1为了加强城市道路上检查井设施的建设、维护和管理，保障检查井设施完好，规范检查井各部分结构的设计、施工、监理、验收，依据有关法律、法规及标准规范的规定，结合本市实际，制定《青岛市城市道路检查井技术导则》（以下简称《导则》）。
1.2本导则所称检查井设施，是指依附于城市道路车行道下设置的管线的检查井及雨水口，包括检查井井盖、支座、井圈、井筒、井室、雨水口等。
1.3本导则中的维修检查井、井周回填、管线沟槽回填、车行道上检查井口部做法为通用做法，各专业管线检查井应按此执行。
1.4 本导则依据《国家建筑标准设计图集06MS201——市政排水管道工程及附属设施》，结合青岛市实际，对检查井设施做法进行相应调整的基础上编制而成。
凡本导则未涉及事项，需按照上述国标图集及其它相关现行设计、施工及验收规范执行。
1.5 本导则对检查井设施的设计、施工、监理、验收等提出要求。
1.6 本导则鼓励检查井设施采用新材料、新工艺、新产品。
1.7 本导则以城市道路行排水检查井为例进行编制，本导则需与《青岛市城市道路检查井通用图集》配套使用。
2 排水检查井规格2.1为方便施工，利于控制生产、建设质量，对排水检查井进行合理归并，尽可能实现规格化、模块化。
2.2排水检查井类型排水检查井共包含圆形检查井、矩形检查井、扇形检查井、跌水井、闸槽井。
2.3排水检查井规格2.3.1 圆形检查井2.3.2 矩形检查井2.3.3 扇形检查井2.3.4 跌水检查井2.3.5 闸槽井2.4 排水检查井如有以上表列规格未包括的特殊井，可根据现场实际参考上表检查井结构形式实施。
2.5 在特殊情况下，检查井可根据具体实际采用符合规定要求的材料进行施工，但需保证各项指标不得因此降低。
3 检查井井室、井筒3.1 设计要点3.1.1根据井深不同，分情况提出不同地基承载力要求，应特别重视基础处理，保证地基承载力满足设计要求。
3.1.2设计荷载：公路-I级。
3.1.3检查井按形状分为圆形、矩形和扇形，其与管道的连接方式为刚性接口，但在与检查井相接的第一道管道上应设置柔性接口。
3.1.4除特殊情况外，检查井井室根据规格采用预制装配式钢筋混凝土或现浇钢筋混凝土结构。
3.1.5设计时应根据接入管的管径、数量、转角、覆土厚度等条件选用井型。
3.1.6井筒内径统一为φ700 mm，由井圈和调节块组成，以满足不同覆土深度要求，各类检查井的井筒内径及做法相同。
3.1.7雨水检查井井室高度（指下游管管内底至盖板内顶高度）与污水检查井井室高度（指流槽顶至盖板内顶高度）宜不小于1800mm。
3.1.8 检查井井底应设置流槽。
雨水检查井流槽与0.5倍大管管径处相平，污水检查井流槽顶与管内顶相平。
3.1.9 检查井预留接管孔的孔径：明挖施工法为插入管外径加40mm；顶进施工法为管外径加60mm。
相邻预留孔边缘最小净间距为2倍井壁厚。
3.1.10接入圆形检查井和矩形检查井的支管（接户管或连接管）数不宜超过3条。
3.1.11与检查井连接的雨污水管管材由设计人根据工程需要确定。
3.2 施工要点3.2.1预制混凝土检查井与管道接口接触面均应凿毛处理。
3.2.2接缝做法：检查井与钢筋混凝土管、混凝土管及铸铁管连接时，采用1:2防水水泥砂浆或采用聚氨酯掺和水泥砂浆。
当采用塑料管等其他管材时，应按其管材要求进行。
3.2.3回填土时，应先将井室盖板按设计要求座浆盖好，在井室或井筒周围同时回填，回填材料及压实度要求见第5章—井周回填。
3.2.4 若支、干管基础落于井室肥槽中时，肥槽需进行处理。
可采用混凝土、级配砂石或其他毛细吸水性能较好的土料，并控制压实密实度，压实系数不小于97%（重型击实标准）。
3.2.5 检查井底板下需铺设C15素混凝土垫层。
3.2.6预制装配式钢筋混凝土井筒、井室进入施工现场必须提供产品的合格证，标明生产厂家、强度等级、型号、批次和生产日期等。
3.2.7安装检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管道与井壁连接处应满足设计要求。
3.2.8 现浇钢筋混凝土检查井施工完毕后应加强养护，混凝土未达到75%设计强度前不得进行回填。
3.2.9 预制检查井井筒或圆形检查井井室钢筋宜采用机械成型，其余绑扎成型。
3.2.10 冬、雨季施工及施工安全等应遵守国家及地方有关标准、规程的规定。
3.2.11 在检查井施工过程中，严禁带水作业。
3.2.12 检查井地基必须满足设计要求，遇有松软地基、流砂等特殊地质时，应采取适当处理措施，制定相应的处理方案，并报监理、业主等审批。
3.2.13检查井采用预制装配式构件施工时，企口座浆与竖缝灌浆应饱满，装配后的接缝砂浆凝结硬化期间应加强养护，并不得受外力碰撞或震动。
3.3.14 严禁先施工管道、再施工检查井或先施工井壁后浇筑混凝土底板的错误做法。
3.3 材料要求3.3.1检查井底板、井室、盖板、井筒采用C30防水混凝土，抗渗等级P8，钢筋采用HPB300级、HRB335级。
3.3.2吊装用钢筋吊环须采用HPB300钢筋，严禁使用冷拉加工钢筋。
并应焊接在钢筋骨架上。
3.3.3井室、井筒采用铸铁或塑钢踏步。
3.3.4流槽采用C15素混凝土浇筑或采用M10水泥砂浆砌MU10粉煤灰砖，1：2水泥砂浆抹面2cm。
3.4 监理要点井井室、井筒的安装施工，应作为监理旁站监督的一项重要内容。
3.4.2预制钢筋混凝土检查井井室、井筒时，应在明显部位标明生产单位、构件型号、生产日期和质量验收标志。
构件上预留孔洞的规格、位置和数量应符合标准图或设计的要求。
3.4.3现浇钢筋混凝土检查井井室、井筒时，钢筋进场应按国家现行相关标准的规定抽取试件作力学性能和重量偏差检验，检验结果必须符合现行有关标准的规定。
3.4.4 现浇钢筋混凝土检查井井室、井筒时，水泥进场应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行有关标准等的规定。
3.4.5 预制混凝土井室、井筒外观质量必须保证无下表所列现象。
3.4.6 混凝土井室、井筒构件尺寸允许偏差见下表（单位：mm）3.4.7各批次混凝土井室、井筒预制时应留取试件进行结构性能检验。
3.4.8 井室、井筒安装偏差应符合下表的规定。
注：表中D为管内径(mm)。
3.5 验收要点3.5.1应对制作井室、井筒用的原材料、预制构件等的产品合格证（中文质量合格证明文件、规格、型号及性能检测报告等）及进场复验报告、施工过程中重要工序的自检和交接检记录、抽样检验报告、见证检测报告、隐蔽工程验收记录等进行检查。
3.5.2当采用现浇混凝土井室时，在浇筑混凝土之前，应对模板工程进行验收。
3.5.3现浇混凝土时，模板上的预留孔和预留洞均不得遗漏，其偏差应符合3.4.6的规定。
3.5.4 井室、井筒的外观质量不应有缺陷，对已经出现的缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收。
3.5.5 井室、井筒的验收应符合《混凝土结构工程施工质量验收规范》（GB 50204-2002）（2011年版）的有关规定。
4 检查井井盖4.1 设计要点4.1.1本章节包含井盖、支座、维修检查井的井圈。
4.1.2检查井井盖安装应采用混凝土现场浇筑，使支座与井筒形成整体。
4.1.3 检查井井盖设计应采取有效措施，保证支座和现浇混凝土刚性结构与道路路面结构之间的有效衔接。
4.1.4 检查井井盖的承载等级应采用D400，承载能力、试验荷载和允许残留变形应符合表4.1的规定。
表4.1检查井井盖承载等级注：表中D是指支座孔口的最大内切圆直径。
4.1.5检查井井盖与支座应保证互换性，井盖、支座应采用圆形，支座净开孔直径为700mm。
4.2 施工要点4.2.1 工艺流程施工准备→基坑开挖→井筒施工及处理→钢筋加工安装→内模安装→井座调试安装→安装高程控制→混凝土浇筑、预埋锚筋→混凝土成活→沥青面层施工4.2.2 施工准备施工前应进行全面的施工准备，熟悉设计图纸及有关文件，明确检查井井盖安装要求；制定合理的施工方案，确定井盖安装高度的控制点及检查验收依据；对井盖、支座承载力、吻合程度等进行进货检验，确定其质量是否符合要求。
4.2.3 基坑开挖圆形基坑以井口中心画圆，采用手割锯切割成圆形。
开挖应采用风镐人工破除，禁止采用油锤直接开挖，破除范围宜小于基坑尺寸，边缘部分采用人工凿除，保证坑壁整齐、圆顺、坚实。
严禁扰动井周围路面结构，严禁产生隆起或裂纹。
对于新建检查井，基坑开挖至预制混凝土盖板顶面处；对于维修检查井，轻度破坏加固基坑开挖至路面以下约350mm 处，重度破坏加固基坑开挖至路基顶面处。
基坑开挖完成后现场清理应彻底，可用水将井周围冲洗干净。
4.2.4井筒施工及处理对于新建检查井，基坑开挖后，将之前设置的临时盖板拆除，进行预制井筒的施工；对于维修检查井，应考虑井筒高度与井圈的关系，结合井筒实际破损程度，适当拆除部分砖砌体，保证井筒上安装井圈钢筋骨架后，便于支座安装、调整一次到位。
