(完整版)模块二十一车削多线螺纹

随着机械行业的快速发展，对各种零件的螺纹精度和加工效率提出了更高的要求。

多线螺纹是螺纹加工中常见的一种，可以成倍提高传动效率，传统制造中利用普通车床加工多线螺纹，由于效率低、精度差以及劳动强度高等弊端，逐渐被数控加工所取代。

螺纹的加工原理螺纹的加工是靠刀具的移动与主轴回转同步运动来实现的，装在数控机床主轴上的位置编码器实时读取主轴的转速，并转换为刀具的进给速度。

通常，螺纹的切削是沿着同样的刀具轨迹从粗切到精切重复进行，因为螺纹切削是在主轴上的位置编码器输出一转信号时开始的，所以螺纹切削是从固定点开始且刀具在工件上的切削轨迹不变。

多线螺纹的分线方法多线螺纹是在普通螺纹的基础上增加分线的工序，常采用的有轴向分线法和圆周角度分线法。

轴向分线法是在车好一条螺旋线之后，把车刀沿螺纹轴线方向移动一个螺距再车第二条螺旋槽，这种方法适合主轴上没有安装位置检测装置的机床，它适合加工一些起始点在工件的任何一侧而不是中部的螺纹，否则可能会发生刀具与工件干涉。

圆周角度分线法是根据螺旋线在圆周上等距分布的特点，利用等分圆周角度来分线。

采用圆周角度分线法需要机床主轴具有分度功能，但在加工过程中不受任何限制，这种方法对于一些有特殊要求的螺纹更为实用。

实例验证以加工如下图所示产品外表面6线矩形螺纹为例，用两种方法来说明在数控车床上是如何加工多线螺纹的。

工件的6线矩形螺纹首先，分析该工件螺纹为6线矩形螺纹，螺纹的起始点在工件的中间部位，如果采用轴向分线法，两端的退刀槽都没有足够的刀具移动空间，轴向移动螺纹起点必然造成刀尖与工件干涉。

因此，选用圆周角度分线法，该螺纹为6条螺旋线，分线角度为360°/6＝60°。

选用与螺旋槽相同宽度且带有螺旋升角的矩形螺纹刀，以减少刀具与工件的切削抗力。

螺旋升角的计算公式为：tanψ＝nP/πd 2 ，其中ψ为螺纹升角，nP为螺纹导程（n为螺纹线数，P为螺距），d 2 为中径。

（1）此程序利用机床螺纹加工指令G32，并由宏指令控制加工该6线螺纹（FANUC 0i系统）：G54 工件坐标系选择G28 U0 W0 返回原点（换刀点）T0101 选刀S50 M03 主轴50r/min，正转M08 冷却开N10 #1=0 为变量赋初值N20 #2=68 为变量赋初值N30 G00 Z-31 到螺纹起刀点X#2G32 Z-121 F44 Q#1 螺纹切削指令，Q为螺纹起始角度值，单位为0.001°G00 X70 退刀#2=#2-0.1 切削以每次0.1mm为吃刀量IF[#2 GE 64.5] GOTO30 如果变量值≥64.5，则跳到N30句，否则向下#1=#1+60000 变量以60°递增（分线角度为60°）IF[#1 LT 360000] GOTO20 如果变量值＜360°，跳到N20句，否则向下G28 U0 W0 返回原点（换刀点）M05 主轴停转M09 冷却关M30 程序结束并返回（2）此程序为车削中心利用C轴与Z轴两轴联动插补功能，采用圆柱坐标编程，并由宏指令控制加工该6线螺纹：G54 工件坐标系选择G28 U0 W0 返回原点（换刀点）T0101 选刀M43 启动C轴功能G00 C0 C轴定位0°M08 冷却开N10 #1=0 为变量赋初值N20 #2=68 为变量赋初值N30 G00 C＃1 到螺纹起刀点X#2G01 G98 Z-122 H-744.545 F1200 H为C的增量地址，利用Z、C轴联动加工，进给速度1 200mm/minG00 X70 退刀Z-31#2=#2-0.1 切削以每次0.1mm为吃刀量IF[#2 GE 64.5] GOTO30 如果变量值≥64.5，则跳到N30句，否则向下#1=#1+60 变量以60°递增（分线角度为60°）IF[#1 LT 360] GOTO20 如果变量值＜360°，跳到N20句执行，否则向下G28 U0 W0 返回原点（换刀点）M40 C轴功能取消M09 冷却关M30 程序结束并返回其中C轴所转角度计算如下：H＝（螺纹起始点与终止点的距离/螺纹导程）×360°。

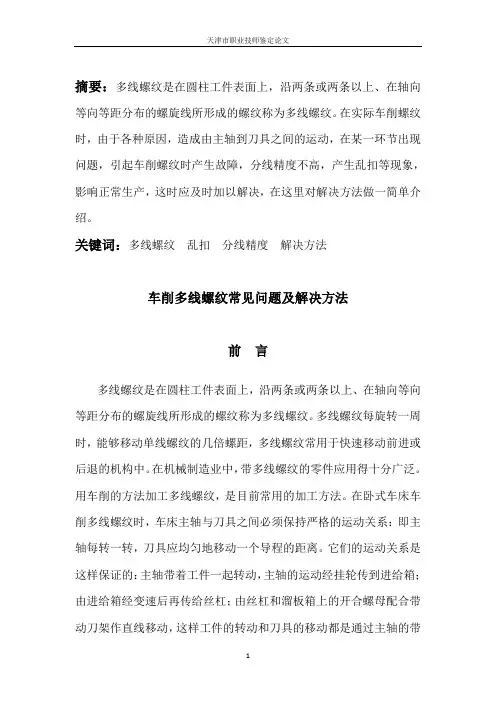

摘要：多线螺纹是在圆柱工件表面上，沿两条或两条以上、在轴向等向等距分布的螺旋线所形成的螺纹称为多线螺纹。

在实际车削螺纹时，由于各种原因，造成由主轴到刀具之间的运动，在某一环节出现问题，引起车削螺纹时产生故障，分线精度不高，产生乱扣等现象，影响正常生产，这时应及时加以解决，在这里对解决方法做一简单介绍。

关键词：多线螺纹乱扣分线精度解决方法车削多线螺纹常见问题及解决方法前言多线螺纹是在圆柱工件表面上，沿两条或两条以上、在轴向等向等距分布的螺旋线所形成的螺纹称为多线螺纹。

多线螺纹每旋转一周时，能够移动单线螺纹的几倍螺距，多线螺纹常用于快速移动前进或后退的机构中。

在机械制造业中，带多线螺纹的零件应用得十分广泛。

用车削的方法加工多线螺纹，是目前常用的加工方法。

在卧式车床车削多线螺纹时，车床主轴与刀具之间必须保持严格的运动关系：即主轴每转一转，刀具应均匀地移动一个导程的距离。

它们的运动关系是这样保证的：主轴带着工件一起转动，主轴的运动经挂轮传到进给箱；由进给箱经变速后再传给丝杠；由丝杠和溜板箱上的开合螺母配合带动刀架作直线移动，这样工件的转动和刀具的移动都是通过主轴的带动来实现的，从而保证了工件和刀具之间严格的运动关系。

在实际车削多线螺纹时，由于各种原因，造成由主轴到刀具之间的运动，在某一环节出现问题，引起车削多线螺纹时产生故障，影响正常生产，这时应及时加以解决。

车削多线螺纹时常见故障及解决方法如下。

1分线精度不高故障分析：原因是床鞍、中、小滑板间隙过大，在用小滑板移动时未消除空行程。

解决方法：1．床鞍、中、小滑板间隙过大：间隙过大，当车好第一条螺旋线时，由于间隙过大，会使小滑板多移或少移一定的距离而影响下一条螺旋线的精度。

在车削多线螺纹时应先检查床鞍、中、小滑板间隙，应把间隙调整合适。

2．在用小滑板移动螺距时未消除空行程：当车好第一条螺旋线时，由于小滑板存在空行程，以致于影响分线精度。

在车削前应先把小滑板向后退一定的距离，再向前移动一定的距离，消除空行程。

数控车削多线三角螺纹方法[摘要] 从加工方面了解普通车床加工多线螺纹的方法和不足，从编程加工方面探讨了数控车床加工多线三角螺纹的常用方法，解决在数控车床上加工多线三角螺纹困难的问题提供了参考和借鉴。

[关键词] 数控车床多线螺纹加工在日常生活工作中螺纹的应用非常的广泛，许多产品及零件都带有螺纹, 例如汽车的轮胎安装与拆卸是利用螺纹的连接( 或固定) 作用, 机床丝杠通过回转运动变为工作台的直线运动是利用螺纹的传递动力作用等等。

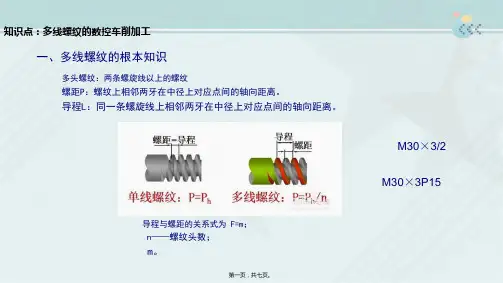

由一条螺旋线形成的螺纹叫单线( 单头) 螺纹, 由两条或两条以上的轴向等距分布的螺旋线所形成的螺纹叫多线( 多头) 螺纹。

多线螺纹每旋转一周时, 能移动几倍的螺距,传动效率高，是单线螺纹传动效率的几倍，但是多线螺纹由于正压力的方向与螺纹表面的压力角超过摩擦角的极限是不能自锁的，因此它多用于快速移动的机构中，例如相机的调焦筒组件等。

利用普通车床加工多线螺纹车削方法有轴向分线和圆周分线两类：1.轴向分线法包括(1)小滑板刻度分线法，利用小滑板刻度分线比较简单，不需要其他辅助工具，但等距精度不高。

（2）用百分表和量块分线法，用这种方法分线分线的精度较高，但由于车削时震动，容易使百分表走动，在使用时应经常校正零位。

2.圆周分线法（1）交换齿轮分线法，这种方法优点是分线精度高，但是操作也麻烦。

（2）用卡盘卡爪分线法，这种方法简单，但精度不高。

（3）分度插盘分线法，这种方法精度高，操作简单，但是需要辅助工具。

因此在普通车床上车削多线螺纹精度不容易保证而且操作比较麻烦，在数控车床上车削多线螺纹就比较方便，操作简单，精度高。

1、数控车车加工螺纹主要进给方式1.1直进法螺纹车刀沿着与工件轴线90°方向间歇加工到牙底处（图a）。

利用直进法加工螺纹时，存在的问题在于螺纹车刀的两个切削刃都参加切削，致使加工时排屑困难，切削力大，并且切屑影响阻碍切削液到达切削刃，切削力和切屑热增加，因而刀具磨损严重。

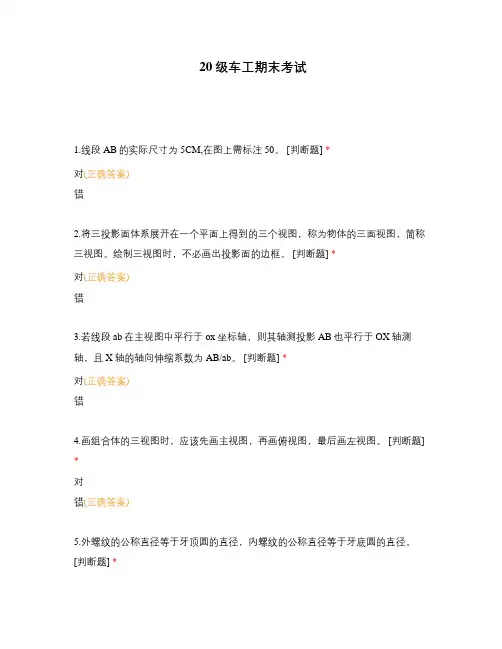

20级车工期末考试1.线段 AB的实际尺寸为5CM,在图上需标注50。
