淄博腾誉电气有限公司坐落于山东省淄博市高新技术产业开发区，主要从事于电力安全运行产品的科研、生产与销售。
秉承“诚信服务效益共赢”的企业宗旨，致力于成为电力系统优秀的合作伙伴。
“防误闭锁装置”作为电力系统安全运行实施的技术措施为前提，公司在多年的实践经验中形成了“系统防误，整体闭锁”的五防指导思想，并成功的推出了ELC型电子程序防误闭锁装置、DGW（N）型线路安全监控闭锁装置，在电力部门使用过程中受到了很高的评价。
WFS型微机防误闭锁系统是在ELC型电子程序防误闭锁装置的理论基础上，采用微机控制技术，按照“五防”规则自动进行判断、推理，遵循电力安规开出完全实用的倒闸操作票，并将操作票传输到电脑钥匙，用电脑钥匙对现场电气设备进行倒闸操作。
是用于防止电力系统电气误操作事故的一种新型闭锁装置。
淄博腾誉电气有限公司所研制的系列防误产品，具有自主的知识产权，已获得一项发明专利和十三项实用新型专利，公司所研制开发的系列产品已实现了标准化、系列化、通用化设计和模具生产，具有了大批量生产的条件和能力，公司还拥有一支专业的技术服务团队，在限定的时间内保质保量的完成任务。
产品简介WFS型微机防误闭锁系统是在ELC型电子程序防误闭锁装置的基础上研制而成的一种新的闭锁装置。
可对电气设备实行闭锁、模拟预演、智能判断、语言提示、开出典型操作票并对将模拟预演的操作内容发送到智能钥匙，由智能钥匙依次提示操作步骤对现场锁具进行解锁，可全面实行各项五防闭锁功能。
功能特点：1、具有模拟操作智能判断、语音提示、自动生成操作票并进行更改及删除、替换等功能。
2、闭锁作用贯穿于操作过程始终，对“五防”防止误分、误合断路器防止带负荷拉、合隔离开关防止带电挂（合）接地线（接地开关）防止带地线（接地开关）合隔离刀闸防止误入带电间隔全部达到强制性闭锁的要求，能有效的防止断路器“拒动”、隔离开关、地刀、地线操作的“走空行程”，和开关柜门的“虚掩”问题，杜绝各种误操作事故的发生。
合同编号：xx有限公司二期工程（2×1000MW机组）微机五防装置技术协议买方：卖方：设计院：华润电力湖北有限公司二期工程2×1000MW机组微机五防装置合同附件技术协议目录附件1 技术规范 (3)附件2 供货范围 (13)附件3 技术资料和交付进度 (14)附件4 交货进度 (17)附件5 设备监造（检验）和性能验收试验 (18)附件6 价格表 (20)附件7 技术服务和联络 (21)附件8 分包商外购部件情况 (23)附件9 大件部件情况 (24)附件10 履约保函（格式） (25)附件11 关于减免税工作分工 (26)附件12 罚款条件 (27)附件1 技术规范1 总则1.1本招标文件适用于xx二期工程2×1000MW超超临界燃煤发电机组的电气微机五防装置设备,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 卖方如对本招标文件有偏差(无论多少或微小)都必须清楚地表示在本招标文件的附件13“差异表”中。
否则买方将认为卖方完全接受和同意本招标文件的要求。
1.4卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
卖方应提供所使用的标准。
本招标文件所使用的标准如遇与卖方执行的标准不一致时，按其中要求较高的标准执行。
1.5本次招标要求卖方所生产的电气微机五防装置至少有在600MW机组及以上电厂、有三年及以上的运行业绩，已证明其产品确实质量可靠。
1.6卖方对成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方的认可，提出三个及以上制造商供买方选定。
-------------精选文档-----------------

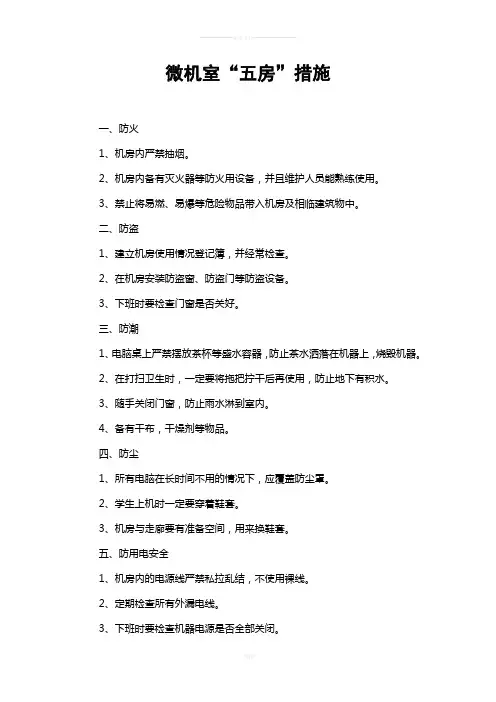

微机室“五房”措施
一、防火
1、机房内严禁抽烟。
2、机房内备有灭火器等防火用设备，并且维护人员能熟练使用。
3、禁止将易燃、易爆等危险物品带入机房及相临建筑物中。
二、防盗
1、建立机房使用情况登记簿，并经常检查。
2、在机房安装防盗窗、防盗门等防盗设备。
3、下班时要检查门窗是否关好。
三、防潮
1、电脑桌上严禁摆放茶杯等盛水容器，防止茶水洒落在机器上，烧毁机器。
2、在打扫卫生时，一定要将拖把拧干后再使用，防止地下有积水。
3、随手关闭门窗，防止雨水淋到室内。
4、备有干布，干燥剂等物品。
四、防尘
1、所有电脑在长时间不用的情况下，应覆盖防尘罩。
2、学生上机时一定要穿着鞋套。
3、机房与走廊要有准备空间，用来换鞋套。
五、防用电安全
1、机房内的电源线严禁私拉乱结，不使用裸线。
2、定期检查所有外漏电线。
3、下班时要检查机器电源是否全部关闭。
可编辑。
300MW 微机防误装置规程1.1 五防装置简介：1.1.1 我厂#1、2 机组电气系统采用FY2000LY 型微机防误闭锁系统（以下简称五防系统），由模拟屏、五防主机、解锁钥匙、模拟操作电脑构成。
五防使用范围：一期所有电源系统开关、6KV 开关。
1.2 防误功能的实现1.2.1 防止误切、合断路器：使用操作闭锁盒；1.2.2 防止带负荷拉、合隔离开关：小车开关使用关闭屏门、刀闸把手上装挂锁；1.2.3 防止带电合（挂）接地隔离开关（接地线）：规范接地桩，运行装设临时接地线的接地点统一安装，并规范；1.2.4 防止带接地刀闸（接地线）合隔离开关：屏门挂锁1.2.5 防止误入带电间隔：屏门挂锁1.3 操作使用方法：1.3.1 准备要操作任务的倒闸操作票；1.3.2 在模拟屏上或五防主机上进行模拟预演操作；1.3.3 将操作票传送至电脑解锁钥匙上；1.3.4 图形界面上此时弹出“操作选择”浮动框，根据需要选择“传送操作票”方式；1.3.5 这时图形界面上又弹出“传送方式”对话框；1.3.6选择方式，在钥匙选项中任意选择“ #1或#2”钥匙，也可以同时选择，在方框前打选中，点击“确定”按钮；1.3.7 系统窗口将出现“操作票执行情况”对话框；1.4 实际倒闸操作1.4.1 此时可以携带钥匙到设备操作区域，寻找相对应的五防锁具进行解锁操作，任何一把钥匙操作并确认后，主系统将对图形、及另一钥匙（两把钥匙同时接收到操作票的情况）进行状态及步骤整定；1.4.2 五防锁具的操作1.4.2.1 开、闭锁操作：（1）对电动操作设备（如开关等），将钥匙插入该设备的电气锁中，待钥匙发出“条件符合，可以操作！”语音指示后，转动设备的KK 把手操作设备，钥匙检测设备操作完成后语音提示“本步操作完成，请继续！”，将钥匙从电气锁中取下；（2）对手动操作设备（如隔离刀闸、接地刀闸等），将钥匙插入该设备的机械锁中，待钥匙发出“条件符合，可以操作！”语音指示后，将钥匙推钮推向开锁位置，钥匙发出“锁已打开”语音提示，将机械锁的闭锁销拉出，解除设备闭锁，操作人员可以对设备进行操作。
微机五防装置技术协议买方：卖方：设计院：目录附件1 技术规范 (3)附件2 供货范围 (13)附件3 技术资料和交付进度 (14)附件4 交货进度 (17)技术协议附件5 设备监造（检验）和性能验收试验 (18)附件6 价格表 (20)附件7 技术服务和联络 (21)附件8 分包商外购部件情况 (23)附件9 大件部件情况 (24)附件10 履约保函（格式） (25)附件11 关于减免税工作分工 (26)附件12 罚款条件 (27)附件1 技术规范1 总则1.1本招标文件适用于XX有限公司XX电厂（以下简称为：XX电厂）二期工程2×1000MW 超超临界燃煤发电机组的电气微机五防装置设备,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 卖方如对本招标文件有偏差(无论多少或微小)都必须清楚地表示在本招标文件的附件13“差异表”中。
否则买方将认为卖方完全接受和同意本招标文件的要求。
1.4卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
卖方应提供所使用的标准。
本招标文件所使用的标准如遇与卖方执行的标准不一致时，按其中要求较高的标准执行。
1.5本次招标要求卖方所生产的电气微机五防装置至少有在600MW机组及以上电厂、有三年及以上的运行业绩，已证明其产品确实质量可靠。
1.6卖方对成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方的认可，提出三个及以上制造商供买方选定。
1.7设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
变电站微机闭锁（五防）装置安装及验收规范1微机防误闭锁系统一次模拟图：1.1变电站一次接线图在一个界面，编号清晰。
1.2使用正确名称，单位规范。
2微机闭锁“五防”逻辑关系的基本原则：2.1 单一线路停送电：2.1.1准备送电，送电范围内的接地线、临地均应拉开。
2.1.2送电时，按推母线侧刀闸——推线路侧刀闸——合开关顺序操作。
2.1.3停电操作，反之进行。
2.2 主变停送电：2.2.1准备停电，高、中压侧中性点地刀均应推上。
2.2.2停电时，可任意停高、中、低压的单一或三侧。
2.2.3准备送电，条件一：送电范围内的接地线、临地均应拉开；条件二：高、中压侧中性点地刀均应推上。
2.2.4送电时，按高压侧——中压侧——低压侧顺序操作。
2.2.5送电后，在主变带点情况下（高、中、低任何一侧送电），其他停电线路靠主变侧的接地均不能推上。
2.2.6送电后，主变中性点地刀均可操作。
2.3旁路代操作2.3.1准备送电，送电范围内的旁路母线及旁路开关的接地线、临地均应拉开。
2.3.2充电时，按推旁路母线侧刀闸（与被代开关所推母线侧刀闸一致）——推旁路刀闸——合旁路开关顺序操作。
2.3.3充电正常，断旁路开关。
2.3.4旁路代操作，按推被代开关的旁路刀闸——合旁路开关——断旁路开关——拉被代开关线路侧刀闸——拉被代开关母线侧刀闸顺序操作。
2.3.5旁路恢复备用，反之。
2.4倒母操作2.4.1准备倒母，母联及两侧刀闸均在运行位置。
2.4.2被倒开关、按先推后拉原则进行。
2.5高压开关柜闭锁要求2.5.1停电时，按段开关——拉线路侧刀闸——拉开母线侧刀闸——打开前网门——打开后网门——顺序操作。
送电时，反之。
2.5.2成套“五防”开关柜，不需要安装微机闭锁挂锁的，采用以下方案：2.5.2.1全部刀闸、开关、接地、网门进微机闭锁，并按操作流程要求进程序。
2.5.2.2未挂锁，不能采码的地方，程序模拟后，现场操作时进行提示，并提示确认操作完成信息。

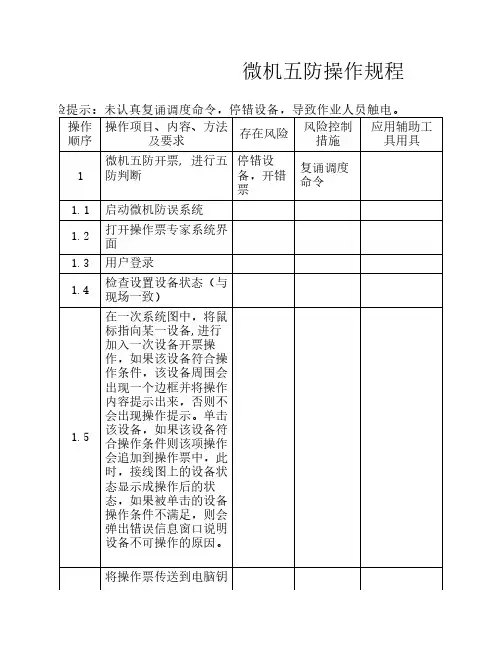

微机五防操作规程风险提示：未认真复诵调度命令，停错设备，导致作业人员触电。
操作顺序操作项目、内容、方法及要求存在风险风险控制措施应用辅助工具用具1微机五防开票, 进行五防判断停错设备，开错票复诵调度命令1.1启动微机防误系统1.2打开操作票专家系统界面1.3用户登录1.4检查设置设备状态（与现场一致）1.5在一次系统图中，将鼠标指向某一设备,进行加入一次设备开票操作，如果该设备符合操作条件，该设备周围会出现一个边框并将操作内容提示出来，否则不会出现操作提示。
单击该设备，如果该设备符合操作条件则该项操作会追加到操作票中，此时，接线图上的设备状态显示成操作后的状态，如果被单击的设备操作条件不满足，则会弹出错误信息窗口说明设备不可操作的原因。
将操作票传送到电脑钥1.6匙:1.6.1操作票模拟预演完成后，将电脑钥匙电源打开，并插入操作票传输口，将该票传输到电脑钥匙。
1.6.2操作人在电脑钥匙上按确认后，在五防机上弹出“切开XX开关”对话框。
2遥切开关2.1操作人首先将所操作开关控制转换开关由“就地”切至“遥控”位置；2.2操作人和监护人来到监控机前，监护人提示，操作人打开需操作开关的接线界面；2.3监护人提示需操作开关，操作人员将鼠标置于需操作开关图标上，手指并读唱设备命名；监护人核对设备命名相符后，发出“对”的确认信息；操作人点击开关图标打开操作界面，操作人和监护人分别输入用户名、口令，操作人输入开关命名，双方核对开关名称、状态、操作提示等正确无误；2.4监护人唱票，操作人员手指并复诵；监护人发出“对！执行”命令；操作人按下鼠标进行正式操作；2.5双方核对监控机上操作后提示信息、开关变位、潮流变化等正确无误；双方核对保护、测控屏上有关开关操作信息正确无误；2.6操作人按电脑钥匙上的确认键后方执行下一步操作。
3五防解锁操作刀闸绝缘手套 绝缘靴3.1操作刀闸时，由监护人唱票，操作人手指设备复诵；操作人做操作刀闸的模拟手势；3.2监护人发出“对！执行！”，操作人将电脑钥匙插入对应的机械编码锁中进行识别，如正确则电脑钥匙内部闭锁机构解除，同时有语音提示“正确，请开锁”， 按下开锁按钮，即可打开机械编码锁；否则电脑钥匙语音提示“错误，请检查！” 此时电脑钥匙中的闭锁机构锁死，不能进行开锁操作（发生这种情况时，应认真核对设备编号、机械编码锁编号是否有误）。
火电厂微机防误闭锁装置技术规范书2016年6月一、通用技术条件1、执行标准及规程1.1 供方所提供的所有设备，凡国标及部标已有所规定的均无条件满足国颁和部颁的技术标准和工艺标准，执行国颁和部颁的规程规范。
1.2 执行部颁的反措要点。
1.3 满足《DL/T 687-1999微机型防止电气误操作装置通用技术条件》的技术标准。
1.4 满足《GB9813-88 微机数字电子计算机通用技术条件》的技术标准。
1.5 其它性能符合企标Q/UT01－2004的规程规范。
2、设备运行的环境条件：2.1 环境温度：–35℃～+50℃2.2 相对湿度：日平均≤95％，月平均≤90％2.3 海拔高度：2500米2.4 抗冲击强度：≥6g2.5 抗震能力：地面水平加速度0.3g；地面垂直加速度0.15g3、设备技术参数：三、系统功能要求3.1基本结构：微机防误系统应包括防误闭锁系统主机、传票口、网络控制器、无线路由器、无线电脑钥匙、闭锁锁具及附件、无线地线桩、临时接地线管理、通讯接口等部分。
3.2软件配置：卓越防误闭锁软件操作票打印系统软件实时任务监控软件实时闭锁软件地线管理系统软件3.3 系统功能系统应具有多种运行方式：离线模式、实时在线模式、混合模式。
在常规状态下，由无线网络构建实时数据传输系统，保证系统状态的实时刷新、操作过程的全程实时跟踪等功能；系统不仅支持脱离实时网络的离线运行模式，还应具备离线、实时混合操作模式，为操作人员提供灵活方便的操作手段，保证运行操作顺利进行。
无线网络应是由无线网络控制器、无线网络路由器、无线电脑钥匙构成的无线蜂窝局域网，要求其结构简单，性能可靠，具有微功耗、抗干扰、智能组网、大容量等特点。
电脑钥匙作为一个无线节点在网内漫游，实现操作终端与主控室之间的实时信息交互。
无线电脑钥匙应包含无线通讯、红外传输两种通信方式，在正常情况下，网络控制器、无线路由器、无线电脑钥匙之间通过无线方式通信，它们之间在站内搭建一个实时网络系统，防误主机通过网络控制器可与电脑钥匙保持实时在线通信。
正确使用微机五防确保倒闸操作安全范本一、概述微机五防是一种电气设备，主要用于电力系统的倒闸操作。
它通过检测电流和电压等参数，实时监测电路的状态，判断是否存在异常情况，从而决定是否进行倒闸操作。
微机五防的正确使用能有效地防止电弧现象的发生，确保电力设备和人员的安全。
二、微机五防的安装1. 微机五防应安装在电力设备的控制箱内，并与电力系统的各种保护装置、断路器等设备连接。
2. 在安装微机五防时，应确保其接线正确可靠，接头应紧固牢固，防止松动或接触不良。
三、微机五防的使用方法1. 开机a. 在使用微机五防之前，需要先进行开机操作。
开机前，应先检查设备的电源线是否接好，电源开关是否关闭。
b. 开机时，先将电源开关打开，等待片刻，待微机五防的电源指示灯亮起，表示开机成功。
2. 参数设置a. 根据实际的电力系统情况，需设置一些参数，以确保微机五防能够正确地监测电路状态。
参数设置一般需要在开机后的操作界面上进行。
b. 在参数设置时，应根据电力系统的特点，合理选择参数值，并仔细核对设置的参数是否正确。
3. 操作指南a. 在进行倒闸操作前，应先检查电力设备的工作状态，确保电路处于正常工作状态。
b. 在进行倒闸操作时，应按照设备的操作指南进行，确保按照正确的顺序和方法进行操作。
c. 在操作过程中，需仔细观察微机五防的显示屏，关注各个参数的数值和变化情况，确保微机五防能够正常地监测电路状态。
d. 若微机五防显示异常情况，如电流值异常偏高、电压值异常偏低等，应立即停止倒闸操作，检查设备的工作状态，查找并排除故障。
4. 倒闸操作完成后的处理a. 在完成倒闸操作后，应先观察电力设备的工作情况，确认电路工作正常。
b. 随后，需将微机五防的电源开关关闭，待其指示灯熄灭后方可断开电源。
c. 在关闭微机五防之前，应先将电力设备断开与外部电源的连接，确保安全。
四、微机五防的维护保养1. 定期检查a. 定期检查微机五防的运行状态，观察其显示屏是否正常，检查各个参数的数值是否正常。
微机五防系统运行操作规程1.一般原则1.1.我厂500KV微机五防包括由南自厂测控装置实现的间隔五防和珠海优特实现的站控五防（简称优特五防）。
1.2.正常情况下，间隔五防和优特五防均应投入运行，操作需满足间隔五防和优特五防的相应逻辑。
优特五防出现通讯等故障或事故处理时，经总工批准，由值长下令将其退出运行。
1.3.运行人员应根据操作任务填写倒闸操作票。
倒闸操作票中包含计算机监控操作和就地操作项目。
正常情况下，500KV开关、刀闸、接地刀闸的分、合操作应使用计算机监控系统远方操作；对就地控制箱二次回路的相关操作，用机械解锁钥匙打开控制箱柜门进行操作。
特殊情况下，经值长批准500KV刀闸、接地刀闸的分、合操作可使用电脑钥匙进行操作，此时严禁再携带和使用机械解锁钥匙。
1.4.优特五防投入时，对500KV开关、刀闸、接地刀闸的分、合操作先按倒闸操作票顺序在优特五防机上开出相应的操作票，经电脑钥匙传至500KV监控系统（或电脑钥匙）再进行操作。
优特五防退出时，在500KV监控系统按倒闸操作票顺序操作执行即可。
1.5.500KV监控系统必须用监护人的用户名、密码登陆成功后，方可进行操作。
500KV监控系统中优特五防的退出，必须用站长用户名、密码登陆成功后方可执行。
2.系统启动和结束运行2.1.启动双击桌面上的“微机防误闭锁”快捷菜单或选择开始菜单中的“微机防误闭锁”，启动本系统。
2.2.用户登录2.2.1.将鼠标指向计算机屏幕的右上角，此时该区域显示图标，单击该图标出现系统登录和退出运行菜单。
2.2.2.单击菜单中的“用户登录”后便可出现用户登录窗口。
在用户登录窗口中选择或直接输入用户名，在密码输入框内输入用户密码（用户名：1、密码：1），在系统确认用户的合法身份后便可登录到系统，成功登录到系统后系统将显示出系统菜单和工具条。
此时便可选择进行开票和系统维护等工作。
2.3.用户退出和结束运行2.3.1.单击工具条上的按钮或选择菜单“退出”登录用户便可退出。
35kV变电站新增五防系统技术规范书生产设备管理部2015年3月目录1 总则 (2)2项目概况及环境条件 (3)2.1项目概况 (3)2.2 使用条件 (3)3 技术要求 (5)3.1 微机五防系统的组成和适用范围 (5)3.2. 微机五防功能和技术要求 (8)4 产品质量保证及验收 (12)4.1 现场验收 (12)4.2 现场服务及售后服务 (13)5 培训 (12)1 总则1.1 本规范适用于35kV及以上电压等级变电站新增微机五防系统，五防系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。
1.3 如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。
1.4 本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。
1.5 本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.6 供方职责供方的工作范围将包括但不限于此内容。
1.6.1提供标书内所有设备及设计说明书及制造方面的说明。
1.6.2提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。
1.6.3提供与投标设备版本相符的安装及使用说明书、维护手册。
1.6.4提供试验和检验的标准，包括试验报告和试验数据，电磁兼容报告。
1.6.5提供图纸，制造和质量保证过程的一览表以及厂商推荐的技术方案、设备布置、安装接线图和标书规定的其他资料。
1.6.6提供设备管理和运行所需有关资料,及同类设备运行成功的供货记录（安装地点、投运时间、运行情况等）。
1.6.7所提供设备应发运到规定的目的地。
1.6.8如标准、规范与本标书的技术规范有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知买方，并经买方确认后，才能进行设备制造。
模拟保护屏课程操作培训培训人：首钢水厂铁矿总降变电站（模拟保护屏）培训内容第一章系统概述第二章开票系统第三章模拟预演系统第三章仿真训练第一章系统概述CAOS3000微机五防操作平台具有完善的五防闭锁功能。
系统实现了“全面模拟预演”、“强大闭锁管理过程”，确保电气设备倒闸操作中的强制性闭锁程序的执行；发电厂和变电站倒闸操作票的开票过程频繁而复杂,由于受运行经验,情绪及其它各种因素的影响,运行人员在开票时往往需要经过反复的修改,检查,特别是在时间很紧的情况下,难免会开错票,我公司研制的微机五防系统很好地解决了这个问题，“灵活、完备的开票过程”，确保操作票的正确实施与管理。
CAOS3000微机五防操作平台是集主站、子站、单机、集控为一体、多功能的五防操作平台。
通过配置模块的不同，可以实现主站应用、子站应用、变电站本地应用和集控应用的方式。
系统主要由操作票系统、模拟预演系统、仿真培训系统三部分组成，采用先进的图形嵌入技术，将一次设备、二次设备全部采用图形化显示，使操作清晰直观，便于操作。
1.1系统的主要功能1、系统根据变电运行的实际情况，适合有人值班变电站和无人值班变电站的运行管理，并能达到“五防”功能。
2、开放软件平台设计，具有通用性、开放性、可靠性、兼容性，便于扩充和修改，易升级，能在WIN98/2000/ME/NT/XP多种操作系统版本下运行，工作稳定，兼容性能好。
3、系统具备五防电脑钥匙接口，与变电站监控系统、综自通讯接口，以便可以随时获取设备状态的实时数据。
通讯方式多样化，包括串行、网络等多种方式。
4、系统用户界面友好，操作简单，只通过鼠标的点击即可完成开票、预演等操作。
5、系统具有先进的绘图功能，保存大量电力设备图形库，可以方便绘制变电站一次接线系统图，并可以随意更改和添加各种电器元件。
6、系统具有图形放大、缩小、还原功能，可打印一次系统主接线图。
7、系统能显示当前日期、时间和变电站安全运行天数。
变电站微机闭锁（五防）装置安装及验收规范1微机防误闭锁系统一次模拟图：1.1变电站一次接线图在一个界面，编号清晰。
1.2使用正确名称，单位规范。
2微机闭锁“五防”逻辑关系的基本原则：2.1 单一线路停送电：2.1.1准备送电，送电范围内的接地线、临地均应拉开。
2.1.2送电时，按推母线侧刀闸——推线路侧刀闸——合开关顺序操作。
2.1.3停电操作，反之进行。
2.2 主变停送电：2.2.1准备停电，高、中压侧中性点地刀均应推上。
2.2.2停电时，可任意停高、中、低压的单一或三侧。
2.2.3准备送电，条件一：送电范围内的接地线、临地均应拉开；条件二：高、中压侧中性点地刀均应推上。
2.2.4送电时，按高压侧——中压侧——低压侧顺序操作。
2.2.5送电后，在主变带点情况下（高、中、低任何一侧送电），其他停电线路靠主变侧的接地均不能推上。
2.2.6送电后，主变中性点地刀均可操作。
2.3旁路代操作2.3.1准备送电，送电范围内的旁路母线及旁路开关的接地线、临地均应拉开。
2.3.2充电时，按推旁路母线侧刀闸（与被代开关所推母线侧刀闸一致）——推旁路刀闸——合旁路开关顺序操作。
2.3.3充电正常，断旁路开关。
2.3.4旁路代操作，按推被代开关的旁路刀闸——合旁路开关——断旁路开关——拉被代开关线路侧刀闸——拉被代开关母线侧刀闸顺序操作。
2.3.5旁路恢复备用，反之。
2.4倒母操作2.4.1准备倒母，母联及两侧刀闸均在运行位置。
2.4.2被倒开关、按先推后拉原则进行。
2.5高压开关柜闭锁要求2.5.1停电时，按段开关——拉线路侧刀闸——拉开母线侧刀闸——打开前网门——打开后网门——顺序操作。
送电时，反之。
2.5.2成套“五防”开关柜，不需要安装微机闭锁挂锁的，采用以下方案：2.5.2.1全部刀闸、开关、接地、网门进微机闭锁，并按操作流程要求进程序。
2.5.2.2未挂锁，不能采码的地方，程序模拟后，现场操作时进行提示，并提示确认操作完成信息。
微机五防闭锁实施方案总则:方案概述变电站微机五防闭锁装置建设改造，未尽事宜双方另行协商。
1、闭锁范围产品具备完善的微机防误闭锁功能，对该站要求闭锁的所有设备进行闭锁，达到国家现行有关行业标准和提供的该产品所规定的技术参数及功能特点，对变电站上所有的断路器、刀闸、地刀、临地、网门等设备进行闭锁。
2．遵循的规范和标准2.1 DL/T687-1999《微机型防止电气误操作装置通用技术条件》2.2 微机防误装置应满足国家经贸委第 30 号令《电网和电厂计算机监控系统及调度数据网络安全防护规定》2.3 鲁电集团安监〔2007〕182号《山东电力集团公司防止电气误操作安全管理规定》2.4 微机防误装置均应无条件满足国颁和部颁相关技术标准和工艺标准或规范要求，满足国家电网公司和山东电力集团公司关于防误闭锁的有关规定、标准、规范和反措要求。
3．设备运行的环境条件3.1 环境温度：户内设备–20℃～60℃户外设备–40℃～60℃3.2 相对湿度：日平均≤95％，月平均≤90％3.3 海拔：≤1000 m3.4 地震能力：地面水平加速度0.2 G，地面垂直加速度0.15 G4. 设备技术参数序号名称技术参数1 装置所需的工作电源交流220V 5A2 解锁钥匙一次充电可连续解锁点>800闭锁点3 防误系统识别并控制锁具个数无重码4 可移动式数字助理器（以下简称掌上电脑）连续工作时间>10小时5 解锁钥匙、电编码锁的抗电强度≥2500V6 解锁钥匙的使用寿命≥50000次7 电气编码锁的机械寿命≥10000次8 电气编码锁的电气寿命≥10000次9 机械编码锁的抗拉强度＞500N10 机械编码锁的抗剪强度＞500N11 机械编码锁的寿命≥10000次12 抗干扰性能符合 GB6833-83系列标准13 抗冲击强度≥6g5. 系统功能淄博腾誉电气WFS型微机防误闭锁系统是以计算机及其外围设备为基础、智能防误系统为核心的防止人为因素造成恶性电气误操作事故的计算机监控体系。
附件1微机五防系统技术规范书工程项目：110kV锦虹变电站广西电网公司广西绿能电力勘察设计有限公司2011 年 06 月1.总则1.1 本设备技术规范书适用于110kV锦虹变电站工程微机五防装置的功能设计、结构、性能、安装和试验及验收等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.3 本设备技术规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后可作为合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜，由买卖双方协商确定。
1.6 供方所提供的设备应具有至少累计三套两年或一年一套连续成功的商业运行业绩。
2.技术要求2.1应遵循的主要现行标准：下列标准所包含的条文，通过在本技术规范书中引用而构成本规范书的条文。
下列标准出版时，所示版本均为有效。
所有标准都会被修订，使用本技术规范书的各方应使用下列标准的最新版本。
GB2423.1-89 《电工电子产品基本环境试验规程试验A：低温试验方法》GB2423.1-89 《电工电子产品基本环境试验规程试验A：低温试验方法》GB/T2423.4-93 《电工电子产品基本环境试验规程试验Db:交变湿热实验方法》GB2423.16-81 《电工电子产品基本环境试验规程试验J：长霉试验方法》GB/T2423.17-93 《电工电子产品基本环境试验规程试验Ka:盐雾实验方法》GB2423.37-89 《电工电子产品基本环境试验规程试验L：沙尘试验方法》GB2706-89 《交流高压电器动热稳定实验方法》GB6833.2-87 《电子测量仪表电磁兼容性实验规范，磁场敏感度试验》GB6833.3-87 《电子测量仪表电磁兼容性实验规范，静电放电敏感度试验》GB6833.4-87 《电子测量仪表电磁兼容性实验规范，电源瞬态敏感度试验》GB6833.5-87 《电子测量仪表电磁兼容性实验规范，辐射敏感度试验》GB6833.6-87 《电子测量仪表电磁兼容性实验规范，传导敏感度试验》GB9813-88 《微机数字电子计算机通用技术条件》SD332-89 《携带型短路接地线技术标准》JB/T8455-1966 《高压开关设备用机械所通用技术和条件》DL/T 687-1999 《微机型防止电气误操作装置通用技术条件》DL/T667—1999 《继电保护设备信息接口配套标准》DL 5136-2001 《火力发电厂、变电所二次接线设计技术规程》GB50062-92《电力装置的继电保护及安全自动装置设计规范》电安生[1994]191《电力系统继电保护及安全自动装置反事故措施要点》国家电力公司《防止电力生产重大事故的二十五项重点要求》国电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》中国南方电网公司十项重点反事故措施2.2 环境条件2.2.1 环境温度：-3℃～+30℃；2.2.2 相对湿度：78%；2.2.3 地震烈度：8度地震动峰值加速度：0.3g；2.2.4 海拔高度：991m。
2.3 工程条件2.3.1 系统概况：2.3.1.1电压等级：110kV/10kV2.3.1.2变电站电气主接线形式：附图12.4基本技术要求2.4.1交流电源：额定电压：220V；允许偏差：-15%～＋15％；波行：正弦，波行畸变不大于5％；频率：50Hz±1%。
2.4.2直流电源：额定电压：220V；允许偏差：-20%～＋15％；纹波系数：不大于5％；2.4.3 额定参数2.4.3.1 主机a)额定电压（V）：220±10%b)频率（Hz）:50±1c)开关信息量：256、512、1024、20482.4.3.2电脑钥匙a)额定电压(V):DC≤24b)一次接收操作票项数:256、512、1024、2048c)内存容量（KB）：≥32d)识别编码锁个数:256、512、1024、2048e)不充电连续开锁次数：≥256f)电池连续工作时间(h):≥8g)寿命(次):≥500002.4.3.3机械编码锁a)编码值:256、512、1024、2048b)寿命(次):100002.4.3.4电气编码锁a)编码值：256、512、1024、2048b)额定电压（V）： DC： 220, AC:220c)额定电流（A）：1、2.5、52.4.3.5接地锁a)额定短时耐受电流(kA):16、31.5b)额定峰值耐受电流(kA):40、80c)额定短时持续时间(s)≥1d)铜导线截面(mm2):≥1202.4.3.6 解锁钥匙寿命(次):≥100002.5设备技术要求2.5.1功能要求a) 五防功能为：1)防止误分、合断路器2)防止带负荷拉、合隔离开关3)防止带电合接地开关4)防止带接地开关合隔离开关5)防止误入带电间隔b) 微机五防系统应能反映系统的工作状态，应具有对位功能和相应告警显示功能；c) 可进行五防模拟操作:在模拟操作时, 微机五防系统检验操作票是否正确。
错误操作时, 发出语音信号, 并可咨询正确操作步骤, 防止各种误操作的产生；d) 微机五防系统应对正确的操作步骤(操作票)自动存贮, 并可把正确的操作票输出并存贮到电脑钥匙中去, 同时打印操作票；e)电脑钥匙要求操作人员按票解锁, 对于违反五防规定或与操作票不符的操作, 实现强制闭锁, 通过其内部固化的闭锁逻辑来判断错误操作的类型, 并以语音提示及液晶显示方式警告操作人员, 同时指出正确的操作项目；f) 应具有智能解锁功能；g) 电脑钥匙能够记录操作人员在现场倒闸操作的情况, 包括操作开始时间、结束时间、已完成的、未执行的倒闸操作, 未遂的误操作等等, 随时或追忆, 并可备份为文件或打印成册；h) 操作全过程中均有五防术语语音提示, 指导运行人员正常操作, 使操作简单直观。
I）具有五防开票系统和预演功能。
J）微机钥匙管理机预留GIS解锁钥匙的位置，并有二次逻辑。
2.5.2要求该装置能在软件中先储存一次系统接线模拟图和所有一次设备的操作规定。
当运行人员模拟预演操作时，微机或模拟屏对每一项操作进行判断，符合“五防”原则，则通过；违反“五防”原则，则拒绝执行。
预演结束后，微机将预演正确的操作内容输入到电脑钥匙中，运行人员持该电脑钥匙到现场操作。
2.5.3该装置不仅能对断路器、隔离开关、接地刀闸、临时接地线、网门等实现强制闭锁，还可实现线路侧验电等闭锁功能。
2.5.3采用RS485接口与监控系统通信，需提供国标或部颁规定的通讯规约，装置能够接收微机监控系统发出的一次设备状态量，并且能够在微机系统图中反应出来。
同时可实现在线监控操作及远方操作等方式下对一次设备的强制闭锁及设备状态的资源共享。
通信规约由五防厂家提供但需与监控厂家积极配合完成相关调试。
2.5.4微机五防系统与监控系统应能相互校验执行站内的五防操作；微机五防系统与监控系统应能在其中之一系统故障的情况下,独立执行站内的五防操作。
2.5.4支持多站多任务并行操作，允许多站操作和并行操作。
2.5.5具有操作票及设备状态断电记忆。
2.5.6开放式的闭锁数据编程软件包。
2.5.7支持防止走“空程序”闭锁方式。
2.5.8以上仅为部分要求，具体功能遵照《微机型防止电气误操作装置通用技术条件》要求。
3.设备供货范围微机五防系统一套名称数量五防主机1台微机型钥匙管理机1台电脑钥匙2把电编码锁全套机械编码锁全套紧急解锁钥匙2把辅助部件全套4、其它4.1 技术文件：4.1.1供方在定货前向买方提供一般性资料如：鉴定证书、报价书、典型说明书、系统原理图和主要技术参数。
4.1.2在合同签定7天内，供方向需方提供技术文件2份以供确认。
在收到最终认可图纸前，供方所购买的材料或制造所发生的费用及其风险全由供方单独承担。
生产的成品应符合合同的技术规范。
需方对图纸的确认并不能解除供方对其图纸的完善性和准确性应承担的责任。
设计单位在收到图纸后2周内返回主要确认意见，并根据需要召开设计联络会。
供方在提供确认图纸时必须提供为审核该张图纸所需的资料。
需方有权要求供方对其图纸中的任一装置任一部件作必要修改，在工程投产之前应保留设计方对供方图纸的修改和其它确认权限，而需方不需承担额外费用。
在收到确认意见或技术协议签订后，7天内供方应提供下列书面资料8份(包括CAD14版的图纸软盘或光盘)4.1.3设备供货时提供下列资料:设备的开箱资料，除了4.1.2所述图纸还应包括安装、运行、维护、修理说明书、部件清单资料、工厂试验报告、产品合格证等。
供方提供的图纸、资料应满足设计、施工、调试及运行的需要。
4.2现场服务及售后服务4.2.1供方应派代表到现场指导安装、调试和运行，并负责解决合同设备制造及性能等方面的有关问题，详细解答合同范围内买方提出的问题。
4.2.2在产品质保期内有制造质量的设备，由供方负责修理或更换。
对非供方责任造成的设备损坏，供方有优先提供配件和修理的义务。
5 未尽事宜，双方协商处理，可以以其它形式补充。
以后协调所形成的文件与规范书同等效力。
