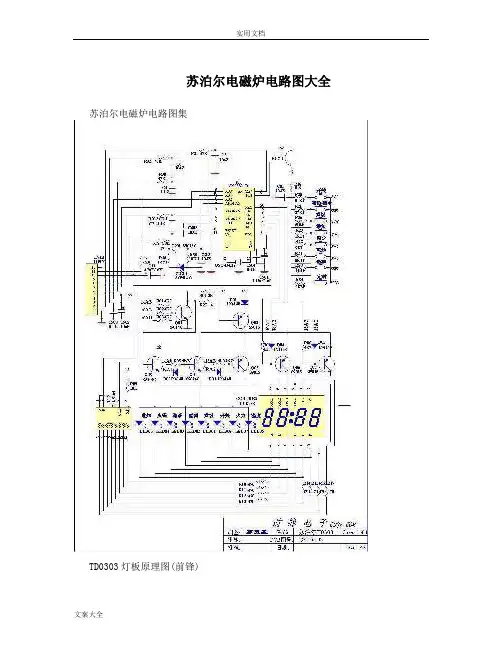

苏泊尔电磁炉电路图大全苏泊尔电磁炉电路图集TD0303灯板原理图(前锋)TD0303主板电路原理图(前锋) QF-139-08(主)TD0305灯板电路原理图(前锋)TD0305主板电路原理图(前锋)QF-096-05(主) QF-100-08T0306灯板电路原理图(前锋)T0307主板、灯板电路原理图(前锋)QF-101-02(主) QF-078-02TD0309主板、灯板电路原理图(前锋) QF-134-06(主) QF-136-03TD0310主板、灯板电路原理图(前锋) 前锋,134,06(主) 前锋,136, 03TD0322灯板电路原理图(前锋) QF-836TD0322主板电路原理图(前锋) QF-7TD0411灯板电路原理图(前锋) QF-SL395TD0411主板电路原理图(前锋) QF-876-01CTD0412灯板电路原理图(一) (前锋)TD0412主板电路原理图(一) (前锋)TD0413灯板电路原理图(前锋)TD0413主板电路原理图(前锋)TD0418灯板电路原理图(前锋)TD0418主板电路原理图(前锋)TD0418灯板电路原理图(瑞德)TD0418主板电路原理图(瑞德) 2005年电路图集TD0501CT、TD0501T灯板(一)电路原理图(前锋)TD0501CT、TD0501T主板(一)电路原理图 (前锋QF-1010)TD0501CT、TD0501T主板(一)电路原理图 (前锋QF-1042)TD0501CT、TD0501T灯板(二)电路原理图 (前锋)TD0501CT、TD0501T主板(二)电路原理图 (前锋QF,1058,02)TD0501T、TD0501CT灯板电路原理图 (瑞德)TD0501T、TD0501CT主板电路原理图 (瑞德)TD0501T、TD0501CT灯板电路原理图 (拓邦)TD0501T、TD0501CT主板电路原理图 (拓邦)TD0502T灯板电路原理图(瑞德)TD0502T主板电路原理图(瑞德)TD0503T灯板电路原理图(前锋)TD0503T主板电路原理图(前锋)TD0504灯板电路原理图(前锋)TD0504主板电路原理图(前锋)TD0504灯板电路原理图(瑞德)TD0504主板电路原理图(瑞德)。

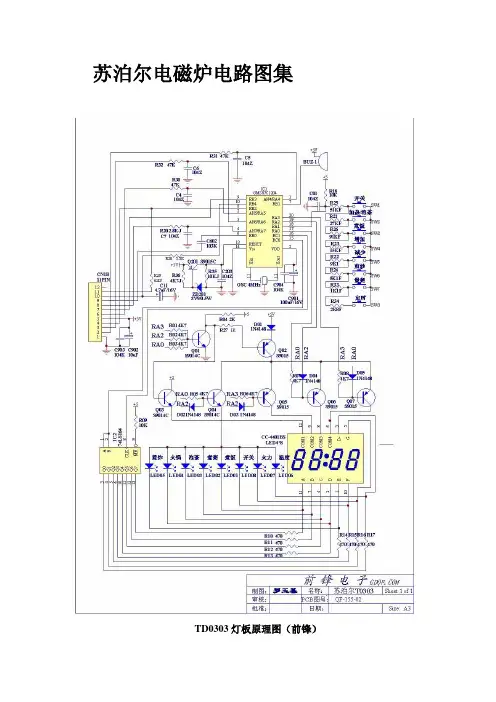

苏泊尔电磁炉电路图集TD0303灯板原理图（前锋）TD0303主板电路原理图（前锋）QF-139-08(主)TD0305灯板电路原理图（前锋）TD0305主板电路原理图（前锋）QF-096-05(主) QF-100-08T0306灯板电路原理图（前锋）T0307主板、灯板电路原理图（前锋）QF-101-02(主) QF-078-02推荐精选TD0309主板、灯板电路原理图（前锋） QF-134-06(主) QF-136-03TD0310主板、灯板电路原理图（前锋）前锋－134－06（主）前锋－136－03TD0322灯板电路原理图（前锋） QF-836TD0322主板电路原理图（前锋）QF-7TD0411灯板电路原理图（前锋） QF-SL395TD0411主板电路原理图（前锋） QF-876-01CTD0412灯板电路原理图（一）（前锋）TD0412主板电路原理图(一) （前锋）TD0413灯板电路原理图（前锋）TD0413主板电路原理图（前锋）TD0418灯板电路原理图（前锋）TD0418主板电路原理图（前锋）TD0418灯板电路原理图（瑞德）TD0418主板电路原理图（瑞德）2005年电路图集TD0501CT、TD0501T灯板（一）电路原理图（前锋）TD0501CT、TD0501T灯板（二）电路原理图（前锋）TD0501CT、TD0501T主板（二）电路原理图（前锋QF－1058－02）TD0501T、TD0501CT灯板电路原理图（瑞德）TD0501T、TD0501CT主板电路原理图（瑞德）TD0501T、TD0501CT灯板电路原理图（拓邦）TD0501T、TD0501CT主板电路原理图（拓邦）TD0503T主板电路原理图（前锋）TD0504灯板电路原理图（前锋）。

苏泊尔电磁炉维修1. 苏泊尔C19S01 电磁炉无电，电源熔丝（12 A/25O V）呈焦黑状并烧断检查分析：首先检查IGBT 管和全桥整流块，发现已击穿损坏。

更换后，通过自制维修插座排检验，灯泡未亮，故可以说明高压电路和IGBT管初级电路已基本正常。

但接通整机所有线路，放置铁质锅体试机时，灯泡亮一下后，便处于待机保护状态，因而说明整机电路中仍有故障元器件。

这时应重点检查主板电路。

在该机中主板电路元器件实物组装如图1 所示。

其印制板电路如图2 所示。

电路原理如图3所示。

经进一步检查，最终是ZD201（20 V 稳压二极管）反向漏电，反向阻值约为520 kΩ。

用18 V 稳压二极管（因手头无20 V 稳压二极管）更换后，故障被排除。

电路如图4 所示。

小结：在图4 中，ZD201（20 V）稳压二极管主要起限幅作用。

在电路工作中，IGBT 管的栅极与发射极间存在着较大的寄生电容，一般可高达几千皮法。

因此，在驱动脉冲电压的上升沿和下降沿时就需要提供几安的充、放电电流，才能满足导通和关断的动态要求，这就使驱动电路必须输出一定的峰值电流。

当IC202（LM339N）输出的控制信号使Q7（S8050）导通时，+18 V 电压通过R29（18 Ω）对IGBT 管栅极与发射极间的寄生电容充电，其充电电压大于IGBT 管栅极的门限电压时，IGBT 管导通；当IC202 输出的控制信号使Q6 导通时，IGBT 管栅极与发射极间寄生电容的充电电压将通过R30（18 Ω）、Q6 和R31 放电，其放电电压小于门限电压时，IGBT 管截止。

但是在IGBT 管这一导通与截止的开/ 关过程中，若控制信号的脉宽占空比提高，加到IGBT 管栅极的电压也会升高，当升高电压超过20 V时，ZD201 反向击穿导通，从而可防止IGBT 管被击穿损坏。

在电路中，ZD201 主要起保护作用。

因此，当ZD201 反向漏电时，加到IGBT 管栅极的控制电压就会下降，且低于门限电压，从而使IGBT 管始终处于截止状态，形成待机保护。

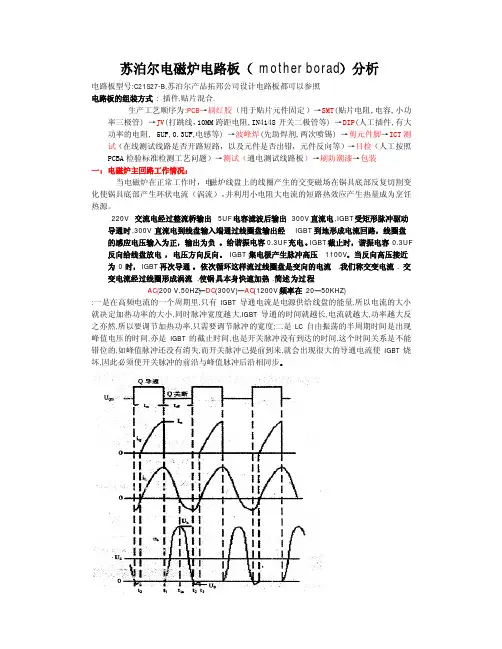

苏泊尔电磁炉电路板（mother borad）分析电路板型号:C21S27-B,苏泊尔产品拓邦公司设计电路板都可以参照电路板的组装方式: 插件,贴片混合.生产工艺顺序为:PCB→刷红胶（用于贴片元件固定）→SMT(贴片电阻,电容,小功率三极管) →JV(打跳线，10MM跨距电阻,IN4148开关二极管等) →DIP(人工插件,有大功率的电阻, 5UF,0.3UF,电感等) →波峰焊(先助焊剂,两次喷锡) →剪元件脚→ICT测试（在线测试线路是否开路短路，以及元件是否出错，元件反向等）→目检（人工按照PCBA检验标准检测工艺问题）→测试（通电测试线路板）→刷防潮漆→包装一：电磁炉主回路工作情况：当电磁炉在正常工作时，电磁炉线盘上的线圈产生的交变磁场在锅具底部反复切割变化使锅具底部产生环状电流（涡流），并利用小电阻大电流的短路热效应产生热量成为烹饪热源。

220V交流电经过整流桥输出5UF电容滤波后输出300V直流电,IGBT受矩形脉冲驱动导通时,300V直流电到线盘输入端通过线圈盘输出经IGBT到地形成电流回路，线圈盘的感应电压输入为正，输出为负。

给谐振电容0.3UF充电。

IGBT截止时，谐振电容0.3UF 反向给线盘放电，电压方向反向。

IGBT集电极产生脉冲高压1100V。

当反向高压接近为0时，IGBT再次导通。

依次循环这样流过线圈盘是变向的电流,我们称交变电流, 交变电流经过线圈形成涡流,使锅具本身快速加热.简述为过程AC(200 V,50HZ)—DC(300V)—AC(1200V频率在20—50KHZ):一是在高频电流的一个周期里,只有IGBT导通电流是电源供给线盘的能量,所以电流的大小就决定加热功率的大小,同时脉冲宽度越大,IGBT导通的时间就越长,电流就越大,功率越大反之亦然,所以要调节加热功率,只需要调节脉冲的宽度;二是LC自由振荡的半周期时间是出现峰值电压的时间,亦是IGBT的截止时间,也是开关脉冲没有到达的时间,这个时间关系是不能错位的,如峰值脉冲还没有消失,而开关脉冲己提前到来,就会出现很大的导通电流使IGBT烧坏,因此必须使开关脉冲的前沿与峰值脉冲后沿相同步。
