填充墙构造柱设置地原则

竭诚为您提供优质文档/双击可除框架结构构造柱设置规范篇一：填充墙构造柱设置的规定填充墙设置构造柱的规定1、构造柱的定位详建筑图。

如建筑图上未表示，施工中按以下原则设置：1）宽度大于2m的洞口的两侧。

2）长度超过2.5m的独立墙体的端部。

构造柱断面为墙厚200(100)x200，配筋4ф12(4ф10)，ф6@200，上下端400长度范围内，箍筋间距加密到100。

构造柱的钢筋应锚入梁板内上下各一个锚固长度。

2、砌体填充墙端部无结构墙、柱时，应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时，应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处，应在柱或混凝土墙内预留拉结钢筋，每隔500mm或两皮砌块间设2根6.5拉结钢筋，伸入墙内长度不应小于墙长的1/5，且不应小于700mm，抗震设防烈度为6度时不应小于1000mm，抗震设防烈度为7度时应通长设置。

4、规范要求，构造柱应上下两端可靠锚入梁中，正确做法应该是在倒梁混凝土之前预留构造柱纵筋。

这一点在施工中，由于施工单位管理不严，且偷懒怕麻烦，普遍很难做到。

在柱下端梁中预留情况尚好，而在上端梁中，95%都是不会预留的。

做法是：柱纵筋先伸至梁底，事后在梁底相应位置凿四个孔，将四根插筋插入，然后用环氧树脂锚固，最后将上部插筋与下部纵筋搭接连接。

5、（1）构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱，其作用与多层砌体结构中的构造柱一样，即将较长的填充墙沿长度方向用构造柱分开，由框架柱、上一F水平横梁和构造柱构成填充墙的封闭边框，使填充墙形成几片带有封闭边框的墙体，这就犹如对墙体加了一个竖向和横向的“套箍”一样，对墙体起约束作用。

即使填充墙开裂，也不致散落解体，仍然可保证其足够的稳定性。

但它与多层砌体房屋中构造柱不同的是，构造柱本身不连续。

故这一作用的实现，一方面要求墙与柱应可靠连结，墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应可靠拉结，同时要求构造柱不能对主体框架结构造成不利影响，如阻止上下梁的竖向相对变形，造成上下梁的开裂等。

填充墙构造柱设置规范填充墙构造柱是建筑中常用的结构元素之一，主要用于增加建筑物的稳定性和承重能力。

在建造过程中，正确设置填充墙构造柱至关重要。

本文将介绍填充墙构造柱的规范要求和设置方法。

规范要求1. 设计规范填充墙构造柱的设计应符合国家和地方相关的建筑设计规范，包括但不限于下列要求：•填充墙构造柱的尺寸、位置和数量应符合结构设计要求。

•填充墙构造柱的承载力应满足建筑物的荷载要求，包括垂直荷载、水平荷载、地震荷载等。

•填充墙构造柱的材料、强度等级和防火性能应符合规范要求。

2. 施工规范在施工过程中，应按照以下规范要求进行设置：•填充墙构造柱应根据结构设计确定的位置进行布置，确保其与承重墙、梁、楼板等结构元素的连接和协调。

•填充墙构造柱的施工应按照施工图纸进行，尤其是柱子的尺寸、钢筋等细节应按图施工。

•在墙体中设置填充墙构造柱时，应保证其纵横向等边或等距分布，以提高墙体的整体稳定性。

•填充墙构造柱的基础应根据要求进行处理，如加固基础、设置基础梁等。

•填充墙构造柱与墙体之间应采取适当的绑扎方法，确保其在施工和使用过程中的连接性和一体性。

3. 检验规范在竣工验收和使用过程中，应进行以下检验和评估：•对填充墙构造柱的尺寸、数量和位置进行检验，核实其是否符合设计要求。

•对填充墙构造柱的强度和稳定性进行检测，确保其满足建筑物的承重要求。

•对填充墙构造柱的连接部位进行检验，验证其连接性和稳固性。

填充墙构造柱的设置方法以下是一般的填充墙构造柱设置方法：1.根据结构设计图纸确定填充墙的位置和数量。

2.在施工现场，根据设计要求利用相应的施工工艺，先进行土方开挖、基础处理等工序。

3.在基础上搭设模板，根据设计要求和模板形状进行混凝土浇筑。

4.在浇筑的混凝土中设置钢筋骨架，确保柱子的强度和稳定性。

5.填充墙柱的施工要与墙体砌筑同时进行，确保柱子与墙体的一体性。

6.柱子的顶部应与楼板水平面齐平或略高，以便后续的墙顶梁施工。

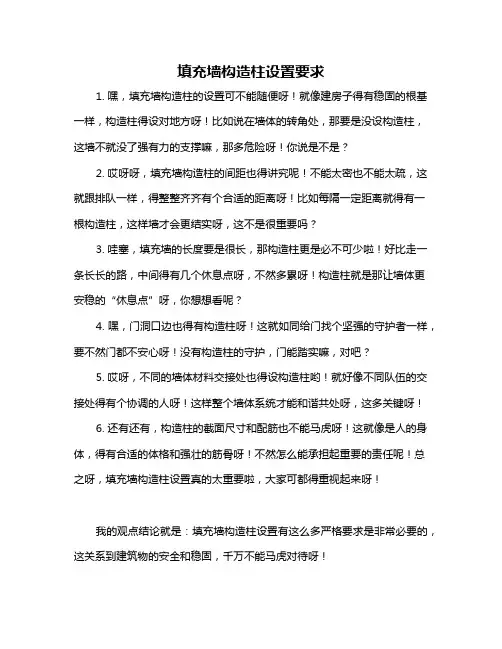

填充墙构造柱设置要求
1. 嘿，填充墙构造柱的设置可不能随便呀！就像建房子得有稳固的根基一样，构造柱得设对地方呀！比如说在墙体的转角处，那要是没设构造柱，这墙不就没了强有力的支撑嘛，那多危险呀！你说是不是？
2. 哎呀呀，填充墙构造柱的间距也得讲究呢！不能太密也不能太疏，这就跟排队一样，得整整齐齐有个合适的距离呀！比如每隔一定距离就得有一根构造柱，这样墙才会更结实呀，这不是很重要吗？
3. 哇塞，填充墙的长度要是很长，那构造柱更是必不可少啦！好比走一条长长的路，中间得有几个休息点呀，不然多累呀！构造柱就是那让墙体更安稳的“休息点”呀，你想想看呢？
4. 嘿，门洞口边也得有构造柱呀！这就如同给门找个坚强的守护者一样，要不然门都不安心呀！没有构造柱的守护，门能踏实嘛，对吧？
5. 哎呀，不同的墙体材料交接处也得设构造柱哟！就好像不同队伍的交接处得有个协调的人呀！这样整个墙体系统才能和谐共处呀，这多关键呀！
6. 还有还有，构造柱的截面尺寸和配筋也不能马虎呀！这就像是人的身体，得有合适的体格和强壮的筋骨呀！不然怎么能承担起重要的责任呢！总之呀，填充墙构造柱设置真的太重要啦，大家可都得重视起来呀！
我的观点结论就是：填充墙构造柱设置有这么多严格要求是非常必要的，这关系到建筑物的安全和稳固，千万不能马虎对待呀！。

填充墙设置构造柱的原则1、构造柱的定位详建筑图。

如建筑图上未表示，施工中按以下原则设置：1）宽度大于2m的洞口的两侧。

2）长度超过2.5m的独立墙体的端部。

构造柱断面为墙厚200(100)X200，配筋4ф12(4ф10)，ф6@200，上下端400长度范围内，箍筋间距加密到100。

构造柱的钢筋应锚入梁板内上下各一个锚固长度。

2、砌体填充墙端部无结构墙、柱时，应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时，应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处，应在柱或混凝土墙内预留拉结钢筋，每隔500mm或两皮砌块间设2根6.5拉结钢筋，伸入墙内长度不应小于墙长的1/5，且不应小于700mm，抗震设防烈度为6度时不应小于1000mm，抗震设防烈度为7度时应通长设置。

4、规范要求，构造柱应上下两端可靠锚入梁中，正确做法应该是在倒梁混凝土之前预留构造柱纵筋。

这一点在施工中，由于施工单位管理不严，且偷懒怕麻烦，普遍很难做到。

在柱下端梁中预留情况尚好，而在上端梁中，95%都是不会预留的。

做法是：柱纵筋先伸至梁底，事后在梁底相应位置凿四个孔，将四根插筋插入，然后用环氧树脂锚固，最后将上部插筋与下部纵筋搭接连接。

5、（1）构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱，其作用与多层砌体结构中的构造柱一样，即将较长的填充墙沿长度方向用构造柱分开，由框架柱、上一F水平横梁和构造柱构成填充墙的封闭边框，使填充墙形成几片带有封闭边框的墙体，这就犹如对墙体加了一个竖向和横向的“套箍”一样，对墙体起约束作用。

即使填充墙开裂，也不致散落解体，仍然可保证其足够的稳定性。

但它与多层砌体房屋中构造柱不同的是，构造柱本身不连续。

故这一作用的实现，一方面要求墙与柱应可靠连结，墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应可靠拉结，同时要求构造柱不能对主体框架结构造成不利影响，如阻止上下梁的竖向相对变形，造成上下梁的开裂等。

填充墙构造柱设置规范填充墙构造柱设置规范填充墙是指在建筑内部空间中为实现隔热、隔音、防火、防潮、防震等要求，在主体结构构件之间设置的非承重围护结构。

它在建筑中起到了重要的作用，因此，填充墙构造柱的设置规范至关重要。

下面是一份关于填充墙构造柱设置规范的建议，以供参考。

一、填充墙构造柱的种类填充墙构造柱主要可以分为三种类型：砖墙构造柱、混凝土墙构造柱和内墙构造柱。

1. 砖墙构造柱：对于小型住宅，采用砖墙构造柱是一种常见且经济的选择。

砖墙构造柱分为纯砖墙构造柱和钢筋混凝土加固砖墙构造柱两种类型。

2. 混凝土墙构造柱：对于大型建筑或需要承受较大荷载的建筑，采用混凝土墙构造柱是更为合适的选择。

混凝土墙构造柱分为钢筋混凝土墙构造柱和预应力混凝土墙构造柱两种类型。

3. 内墙构造柱：在建筑中，为了满足功能和美观的要求，会在室内空间中设置一些构造柱。

内墙构造柱通常采用砖墙、石材、钢板等材料进行装饰，并起到支撑和装饰的作用。

二、填充墙构造柱的设计要求1. 承载能力：填充墙构造柱的设计要满足承受垂直荷载和水平荷载的要求，确保结构的安全性和稳定性。

2. 布置密度：填充墙构造柱的布置密度应根据建筑的功能需求和结构强度要求来确定。

一般来说，密度应满足结构的稳定性、空间利用和视觉效果的要求。

3. 尺寸精确：填充墙构造柱的尺寸要精确计算和设计，确保其与其他构件之间的连接、配合和空间的合理利用。

4. 防火性能：填充墙构造柱的设计要满足建筑防火要求，采用具有良好防火性能的材料，并考虑火灾发生时的烟气排除和人员疏散等安全要素。

5. 隔音性能：填充墙构造柱设计应考虑隔音要求，采用隔音效果良好的材料，并保证墙体之间的缝隙密封。

6. 防潮性能：填充墙构造柱设计应防止水分渗透和积聚，采用防潮材料和适当的防潮处理措施。

7. 施工工艺：填充墙构造柱的施工要符合相关的建筑工艺，确保质量和安全，包括材料的选用、施工方法、焊接、连接等。

三、填充墙构造柱的验收标准1. 尺寸和位置：填充墙构造柱的尺寸和位置应符合设计文件的要求，尺寸误差在规定范围内。

1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m 时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

1.2.4对建造在软弱地基或不均匀地基上的多层房屋，应在基础和顶层各设置一道圈梁，其它各层可隔层或每层设置。

1.2.5多层房屋基础处设置圈梁一道。

1.3圈梁的构造1.3.1圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。

填充墙构造柱设置的原则首先，合理布置柱的位置：填充墙构造柱的设置应该根据结构分析和力学计算来确定。

在墙体的承重体系中，柱的位置应该合理布置，避免出现重叠、错位等现象。

一般来说，柱的位置应尽量集中，并与墙体的受力分布一致，以保证墙体的整体承载力和稳定性。

其次，考虑空间布局的需求：填充墙构造柱的设置应考虑到各个房间的空间布局需求。

在设计住宅时，应根据功能分区和使用要求来设置柱子的位置。

柱子的位置不宜占用太多的有效使用空间，尽量减小对空间布局的影响。

再次，满足使用安全的要求：填充墙构造柱需要满足使用安全的要求。

柱的尺寸、布置和材料应符合相关的建筑规范和标准。

柱的尺寸要根据墙体的荷载来确定，确保柱能够承受正常的使用荷载和临时荷载。

材料的选择应考虑到柱的强度、刚度和稳定性等因素。

此外，考虑建筑美学的要求：填充墙构造柱的设置还应考虑到建筑美学的要求。

柱子作为建筑的一部分，它的尺寸、形状和表面处理等都会对建筑的整体外观产生影响。

在设计柱子时，可以考虑采用一些形式美观、造型独特的设计，使柱子成为建筑的亮点和装饰元素。

最后，根据经济性进行设计：填充墙构造柱的设置还需要考虑到经济性。

柱子的数量、尺寸和材料都会对整体造价产生影响，需要在满足使用要求的前提下尽可能减少造价。

通过合理的布局和优化设计，可以降低填充墙构造柱的数量和尺寸，减少施工成本，提高经济效益。

总之，填充墙构造柱设置的原则应综合考虑结构力学、空间布局、使用安全、建筑美学和经济性等方面的要求。

通过科学合理的设计，可以保证填充墙构造柱在墙体中的作用发挥，提高建筑的整体稳定性和使用性能。

填充墙设置构造柱的规范1、构造柱的定位详建筑图。

如建筑图上未表示.施工中按以下原则设置：1）宽度大于2m的洞口的两侧。

2）长度超过 2.5m的独立墙体的端部。

构造柱断面为墙厚200(100)X200.配筋4ф12(4ф10).ф6@200.上下端400长度范围内.箍筋间距加密到100。

构造柱的钢筋应锚入梁板内上下各一个锚固长度。

2、砌体填充墙端部无结构墙、柱时.应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时.应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处.应在柱或混凝土墙内预留拉结钢筋.每隔500mm或两皮砌块间设2根6.5拉结钢筋.伸入墙内长度不应小于墙长的1/5.且不应小于700mm.抗震设防烈度为6度时不应小于1000mm.抗震设防烈度为7度时应通长设置。

4、规范要求.构造柱应上下两端可靠锚入梁中.正确做法应该是在倒梁混凝土之前预留构造柱纵筋。

这一点在施工中.由于施工单位管理不严.且偷懒怕麻烦.普遍很难做到。

在柱下端梁中预留情况尚好.而在上端梁中.95%都是不会预留的。

做法是：柱纵筋先伸至梁底.事后在梁底相应位置凿四个孔.将四根插筋插入.然后用环氧树脂锚固.最后将上部插筋与下部纵筋搭接连接。

5、（1）构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱.其作用与多层砌体结构中的构造柱一样.即将较长的填充墙沿长度方向用构造柱分开.由框架柱、上一F水平横梁和构造柱构成填充墙的封闭边框.使填充墙形成几片带有封闭边框的墙体. 这就犹如对墙体加了一个竖向和横向的“套箍”一样.对墙体起约束作用。

即使填充墙开裂.也不致散落解体.仍然可保证其足够的稳定性。

但它与多层砌体房屋中构造柱不同的是.构造柱本身不连续。

故这一作用的实现.一方面要求墙与柱应可靠连结.墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应可靠拉结.同时要求构造柱不能对主体框架结构造成不利影响.如阻止上下梁的竖向相对变形.造成上下梁的开裂等。

构造柱设置规范1 、当无混凝土墙柱分隔的直段长度,120或100厚墙超过,180或190厚墙超过5m时,在该区间加混凝土构造柱分隔；2、 120或100厚墙当墙高小于等于3米时,开洞宽度小于等于,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180或190厚墙当墙高小于等于4m,开洞宽度小于等于,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处,应设置构造柱5、当墙长大于8m或墙长超过层高2倍时,应该在墙长中部遇有洞口在洞口边设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱 4、构造柱与墙体拉结筋为2Φ6500,沿墙体全长贯通设计规范构造柱structural concrete column在砌体房屋墙体的规定部位,按构造配筋,并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱,通常称为混凝土构造柱,简称构造柱建筑图纸里符号为—GZ;1为提高砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与连接,共同加强建筑物的稳定性;这种钢筋混凝土柱通常就被称为构造柱;构造柱,主要不是承担竖向荷载的,而是抗击剪力,抗震等横向荷载的;构造柱通常设置在的休息平台处,纵横墙交接处,墙的转角丈处,墙长达到五米的中间部位要设构造柱;为提高砌体结构的或稳定性而又不增大截面尺寸,墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位,而按需要设置在墙体的中间部位,圈梁应设置成封闭状;圈梁可以提高建筑物的整体刚度,抵抗不均匀沉降,圈梁的设置要求是宜连续设置在同一水平面上,不能截断,不可避免有门窗洞口堵截时,在门窗洞口上方设置附加圈梁,附加圈梁伸入支座不得小于2倍的高度为被堵截圈梁的上平到附加圈梁的下平,且不得小于1000mm,过梁设置在门窗洞口的上方,宜与墙同厚,每边伸入支座不小于240mm;从施工角度讲,构造柱要与圈梁地梁、整体浇筑;与砖墙体要在结构工程有水平拉接筋连接;如果构造柱在建筑物、构筑物中间位置,要与分布筋做连接;构造柱不作为主要受力构件设置原则1应根据体系砌体类型结构或构件的受力或稳定要求,以及其他功能或构造要求,在墙体中的规定部位设置构造柱；2对于荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱：1墙体的两端,2较大洞口的两侧,3房屋纵横墙交界处,4构造柱的间距,当按组合墙考虑构造柱受力时,或考虑构造柱提高墙体的稳定性时,其间距不宜大于4M,其他情况不宜大于墙高的1,5——2倍及6M,或按有关的规范执行,5构造柱应与圈梁有可靠的连接；3下列情况宜设构造柱：1受力或稳定性不足的小墙垛,2跨度较大的梁下墙体的厚度受限制时,于梁下设置,3墙体的比较大如自承重墙或较大时,可在墙的适当部位设置构造柱,以形成带壁柱的墙体满足高厚比和承载力的要求,此时构造柱的间距不宜大于4M,构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30,构造柱的配筋应满足水平受力的要求;构造柱是保证墙体的稳定,和梁有关系;1为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性;这种混凝土柱通常就被称为构造柱;2在多层砌体房屋,底层框架及内框架砖砌体中,它的作用一般为:加强纵墙间的连接,是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm 设置2 6 拉结筋,钢筋每边伸入墙内大于1000mm;一般施工时先砌砖墙后浇筑混凝土柱,这样能增加横墙的结合,可以提高砌体的抗剪承载能力10 % —30 % ,提高的比例幅度虽然不高但能明显约束墙体开裂,限制出现裂缝;构造柱与圈梁的共同工作,可以把砖砌体分割包围,当砌体开裂时能迫使裂缝在所包围的范围之内,而不至于进一步扩展;砌体虽然出现,但能限制它的错位,使其维持承载能力并能抵消振动能量而不易较早倒塌;砌体结构作为垂直承载构件,地震时最怕出现四散错落倒地,从而使水平和屋盖坠落,而构造柱则可以阻止或延缓倒塌时间、以减少损失;构造柱与圈梁连接又可以起到类似的作用,其作用效果非常明显;在砌体结构中其主要作用一是和圈梁一起作用形成整体性,增强砌体结构的抗震性能,二是减少、控制墙体的裂缝产生,另外还能增强砌体的强度;在框架结构中其作用是当填充墙长超过2倍层高或开了比较大的洞口,中间没有支撑,纵向就弱了,就要设置构造柱加强,防止墙体开裂;抗震作用以地震为例：地震后,有3幢带有钢筋混凝土构造柱且与圈梁组成封闭边框的多层砌体房屋,震后其墙体裂而未倒;其中市第一招待所招待楼的客房,房屋墙体均有斜向或交叉裂缝,滑移错位明显,四、五层纵墙大多倒塌,而设有构造柱的楼梯间,横墙虽也每层均有斜裂缝,但滑移错位较一般横墙小得多,纵墙未倒,仅三层有裂缝,靠内廊的两根构造柱都遇破坏,以三层柱头最严重,靠外纵墙的构造柱破坏较轻;由此可见,钢筋混凝土构造柱在多层砌体房屋的抗震中起到了不可低估的作用;多层砌体房屋应按抗开裂和抗倒塌的双重准则进行设防,而设置钢筋混凝土构造柱则是其中一项重要的抗震构造措施;的许多地区基本裂度为6～7度,位于这些地区的多层砖混建筑均需设防,抗震构造柱的设置是必不可少的;构造柱应当设置在震害较重,连接构造比较薄弱和易于应力集中的部位;其设置根据房屋所在地区的、房屋的、部位、和承担的来设置;由于钢筋混凝土构造柱的作用主要在于对墙体的,构造不必大,但须同各层纵横墙的圈梁,无圈梁的楼层亦须设置配筋砖带,才能发挥约束作用,关于抗震柱的设置,GB50011-2010中作了详细的规定;抗震设计时多层普通砖、多孔砖房屋的构造柱应符合下列要求：1 构造柱最小截面可采用240mm×180mm, 纵向钢筋宜采用4φ12, 箍筋间距不宜大于250mm,且在柱上下端宜适当加密；7度时超过六层、8度时超过五层和9度时,构造柱纵向钢筋宜采用4φ14,箍筋间距不应大于200mm；房屋四角的构造柱可适当加大截面及配筋;2 构造柱与墙连接处应砌成马牙槎,并应沿墙高每隔500mm设2φ6拉结钢筋,每边伸入墙内不宜小于1m;3 构造柱与圈梁连接处,构造柱的纵筋应穿过圈梁,保证构造柱纵筋上下贯通;4 构造柱可不单独设置基础,但应伸入室外地面下500mm,或与埋深小于500mm 的基础圈梁相连;1.横墙内的构造柱间距不宜大于层高的二倍；下部1/3楼层的构造柱间距适当减小；2.当外纵墙开间大于时,应另设加强措施;内纵墙的构造柱间距不宜大于;2马牙槎与构造柱连接处的墙应砌成马牙槎,每一个马牙槎沿高度方向的尺寸不应超过300mm或5皮砖高,马牙槎从每层柱脚开始,应先退后进,进退相差1/4砖;工程量构造柱是为加固墙体,先砌墙后浇注混凝土的柱子;首先,根据图纸统计图各种型号构造柱的数量,然后按下述公式计算混凝土和钢筋工程量;1.混凝土工程量：柱高断面面积柱根数=m3式中：柱高——自柱基上表面至柱顶面高度,或自地圈梁顶面至屋顶圈梁顶面高度;2.钢筋工程量：主筋：主筋长根数比重kg/m柱根数=kg箍筋：柱断面周长-8保护层厚度+2弯钩增加长度柱高-2保护层厚度/箍筋间距比重kg/m柱根数=kg式中主筋长=柱高+伸入地圈梁长+上下的直钩长+ n为层数3.有的构造柱有的构造柱有马牙槎,其宽一般为60mm;其模板面积=构造柱宽+马牙槎宽柱高混凝土体积=柱底面积柱高=柱截面长+2马牙槎/2墙厚柱高4.构造柱的计算规则：1,构造柱只适用先砌筑墙后浇注的情况,如构造柱为先浇注后砌墙者,不论断面大小,均按周长米以内捣制矩形柱定额执行;墙心柱按构造柱定额及相应说明执行;2,构造柱按全高计算,与砖墙嵌接部分的体积并入柱身内体积计算;。

填充墙容重计算方式与构造柱设置规范详解填充墙又称框架填充墙，属于非承重墙中的一种，是装修框架结构里面填充在柱子之间的砌体墙。

由于填充墙不承担房屋重量，所以重量主要是梁柱来承担。

在《砌体结构工程施工质量验收规范》GB50203-2011中对填充墙填充物有着十分明确的标准，所以在修砌填充墙时主要是要计算填充墙容重和考虑构造柱的设置问题。

填充墙容重计算方式对于框架结构的填充墙，虽然各地用的材料可能不同，但砌块的容重一般都会控制在800以下(比1900可小多了!)，这个数值小于砂浆的容重，此时再按机制专墙重量表的计算方法则偏于不安全了!这种情况下可根据具体采用的砌块种类、规格、容重等参数，举一个例子.哈尔滨地区大多采用的空心陶粒砌块外形尺寸为190X290X390,砌块自重为850kg/m3,那么用这种砌块砌筑的200厚填充墙的砌体容重则为:1.按机制专墙重量表手册计算方法:净墙重：850X1X1X0。

20=170kg/m单面抹灰：170+0。

02X1700=204kg/m双面抹灰：170+2X0。

02X1700=238kg/m2.按精确计算法:1米长1米宽的砌体所需要的砌块数=1000X1000/295/395=8.5块8.5块陶粒的体积=8.58X0.190X0.290X0.390=0.18m38.5块陶粒的自重=8.58X190X290X390X850=157kg 砂浆的体积=1X1X0.2-0.18=0.02m3砂浆的重量=0.02X1700=34kg200厚砌体的净重=157+34=191>170单面抹灰:191+0.02X1700=225双面抹灰:191+0.04X1700=259可以看到结果差别很大,因此,在砌块容重不超过1700时(超过这个数也不是轻质材料了)。

填充墙设置构造柱的规范1、构造柱的定位详建筑图。

如果建筑图上未表示，施工中按以下原则设置：1)宽度大于2m的洞口的两侧。

2)长度超过 2.5m的独立墙体的端部。
