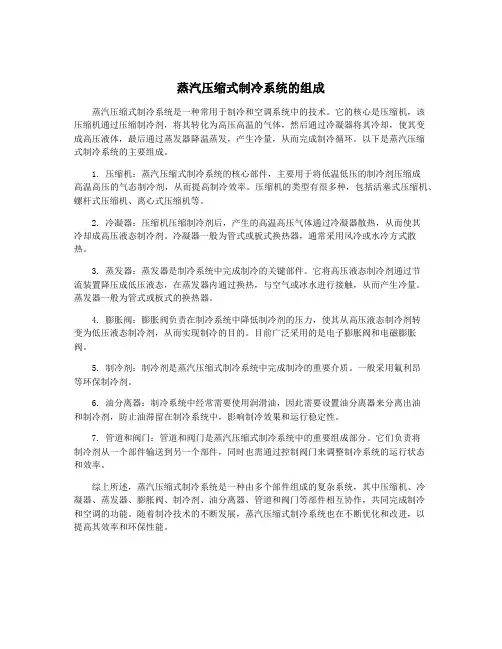

蒸汽压缩式制冷系统的组成蒸汽压缩式制冷系统是一种常用于制冷和空调系统中的技术。
它的核心是压缩机，该压缩机通过压缩制冷剂，将其转化为高压高温的气体，然后通过冷凝器将其冷却，使其变成高压液体，最后通过蒸发器降温蒸发，产生冷量，从而完成制冷循环。
以下是蒸汽压缩式制冷系统的主要组成。
1. 压缩机：蒸汽压缩式制冷系统的核心部件，主要用于将低温低压的制冷剂压缩成高温高压的气态制冷剂，从而提高制冷效率。
压缩机的类型有很多种，包括活塞式压缩机、螺杆式压缩机、离心式压缩机等。
2. 冷凝器：压缩机压缩制冷剂后，产生的高温高压气体通过冷凝器散热，从而使其冷却成高压液态制冷剂。
冷凝器一般为管式或板式换热器，通常采用风冷或水冷方式散热。
3. 蒸发器：蒸发器是制冷系统中完成制冷的关键部件。
它将高压液态制冷剂通过节流装置降压成低压液态，在蒸发器内通过换热，与空气或冰水进行接触，从而产生冷量。
蒸发器一般为管式或板式的换热器。
4. 膨胀阀：膨胀阀负责在制冷系统中降低制冷剂的压力，使其从高压液态制冷剂转变为低压液态制冷剂，从而实现制冷的目的。
目前广泛采用的是电子膨胀阀和电磁膨胀阀。
5. 制冷剂：制冷剂是蒸汽压缩式制冷系统中完成制冷的重要介质。
一般采用氟利昂等环保制冷剂。
6. 油分离器：制冷系统中经常需要使用润滑油，因此需要设置油分离器来分离出油和制冷剂，防止油滞留在制冷系统中，影响制冷效果和运行稳定性。
7. 管道和阀门：管道和阀门是蒸汽压缩式制冷系统中的重要组成部分。
它们负责将制冷剂从一个部件输送到另一个部件，同时也需通过控制阀门来调整制冷系统的运行状态和效率。
综上所述，蒸汽压缩式制冷系统是一种由多个部件组成的复杂系统，其中压缩机、冷凝器、蒸发器、膨胀阀、制冷剂、油分离器、管道和阀门等部件相互协作，共同完成制冷和空调的功能。
随着制冷技术的不断发展，蒸汽压缩式制冷系统也在不断优化和改进，以提高其效率和环保性能。

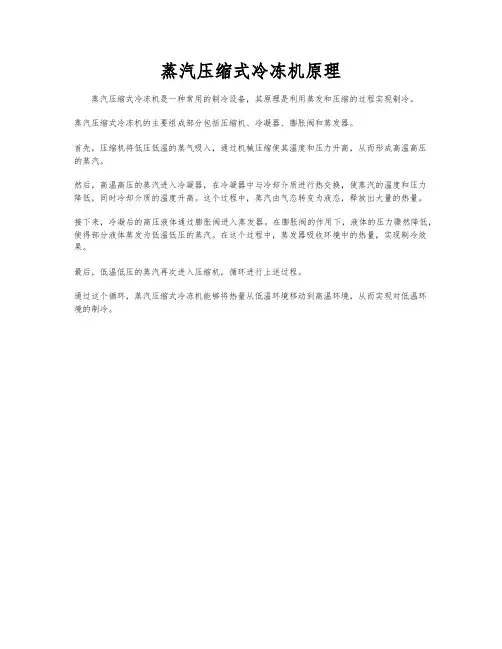

蒸汽压缩式冷冻机原理
蒸汽压缩式冷冻机是一种常用的制冷设备，其原理是利用蒸发和压缩的过程实现制冷。
蒸汽压缩式冷冻机的主要组成部分包括压缩机、冷凝器、膨胀阀和蒸发器。
首先，压缩机将低压低温的蒸气吸入，通过机械压缩使其温度和压力升高，从而形成高温高压的蒸汽。
然后，高温高压的蒸汽进入冷凝器，在冷凝器中与冷却介质进行热交换，使蒸汽的温度和压力降低，同时冷却介质的温度升高。
这个过程中，蒸汽由气态转变为液态，释放出大量的热量。
接下来，冷凝后的高压液体通过膨胀阀进入蒸发器。
在膨胀阀的作用下，液体的压力骤然降低，使得部分液体蒸发为低温低压的蒸汽。
在这个过程中，蒸发器吸收环境中的热量，实现制冷效果。
最后，低温低压的蒸汽再次进入压缩机，循环进行上述过程。
通过这个循环，蒸汽压缩式冷冻机能够将热量从低温环境移动到高温环境，从而实现对低温环境的制冷。

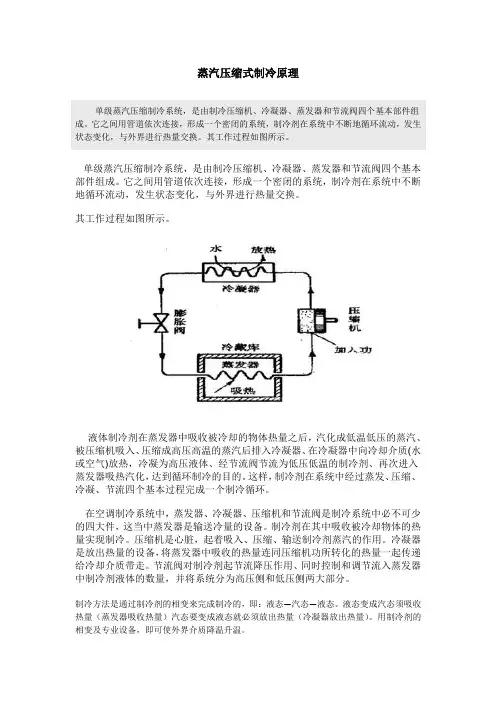

蒸汽压缩式制冷原理单级蒸汽压缩制冷系统，是由制冷压缩机、冷凝器、蒸发器和节流阀四个基本部件组成。
它之间用管道依次连接，形成一个密闭的系统，制冷剂在系统中不断地循环流动，发生状态变化，与外界进行热量交换。
其工作过程如图所示。
液体制冷剂在蒸发器中吸收被冷却的物体热量之后，汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热，冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化，达到循环制冷的目的。
这样，制冷剂在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。
在空调制冷系统中，蒸发器、冷凝器、压缩机和节流阀是制冷系统中必不可少的四大件，这当中蒸发器是输送冷量的设备。
制冷剂在其中吸收被冷却物体的热量实现制冷。
压缩机是心脏，起着吸入、压缩、输送制冷剂蒸汽的作用。
冷凝器是放出热量的设备，将蒸发器中吸收的热量连同压缩机功所转化的热量一起传递给冷却介质带走。
节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量，并将系统分为高压侧和低压侧两大部分。
制冷方法是通过制冷剂的相变来完成制冷的，即：液态—汽态—液态。
液态变成汽态须吸收热量（蒸发器吸收热量）汽态要变成液态就必须放出热量（冷凝器放出热量）。
用制冷剂的相变及专业设备，即可使外界介质降温升温。
空调制冷制热的工作原理空调器通电后，制冷系统内制冷剂的低压蒸汽被压缩机吸入并压缩为高压蒸汽后排至冷凝器。
同时轴流风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压制冷剂蒸汽凝结为高压液体。
高压液体经过过滤器、节流机构后喷入蒸发器，并在相应的低压下蒸发，吸取周围的热量。
同时贯流风扇使空气不断进入蒸发器的肋片间进行热交换，并将放热后变冷的空气送向室内。
如此室内空气不断循环流动，达到降低温度的目的。
除了制冷，冷暖两用空调还可以制热。
其实简单得说，制热就是将制冷过程颠倒了过来，当然颠倒过来也不是那么容易的，还需要额外增加一些部件，并且这样还会会影响到空调机的效率。

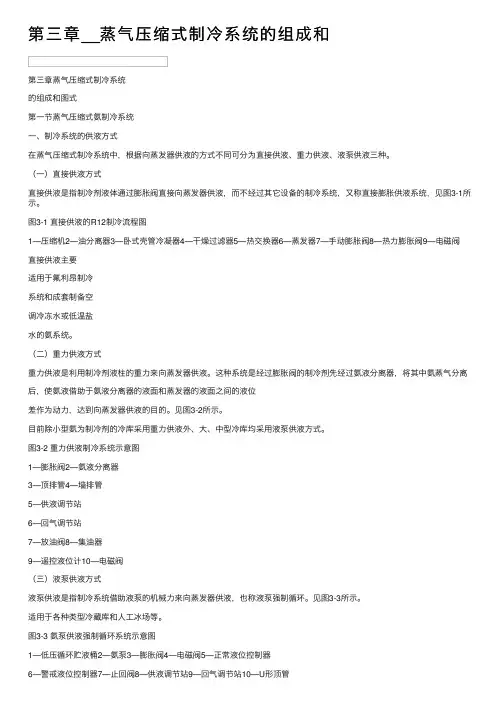

第三章__蒸⽓压缩式制冷系统的组成和第三章蒸⽓压缩式制冷系统的组成和图式第⼀节蒸⽓压缩式氨制冷系统⼀、制冷系统的供液⽅式在蒸⽓压缩式制冷系统中，根据向蒸发器供液的⽅式不同可分为直接供液、重⼒供液、液泵供液三种。
（⼀）直接供液⽅式直接供液是指制冷剂液体通过膨胀阀直接向蒸发器供液，⽽不经过其它设备的制冷系统，⼜称直接膨胀供液系统，见图3-1所⽰。
图3-1 直接供液的R12制冷流程图1—压缩机2—油分离器3—卧式壳管冷凝器4—⼲燥过滤器5—热交换器6—蒸发器7—⼿动膨胀阀8—热⼒膨胀阀9—电磁阀直接供液主要适⽤于氟利昂制冷系统和成套制备空调冷冻⽔或低温盐⽔的氨系统。
（⼆）重⼒供液⽅式重⼒供液是利⽤制冷剂液柱的重⼒来向蒸发器供液。
这种系统是经过膨胀阀的制冷剂先经过氨液分离器，将其中氨蒸⽓分离后，使氨液借助于氨液分离器的液⾯和蒸发器的液⾯之间的液位差作为动⼒，达到向蒸发器供液的⽬的。
见图3-2所⽰。
⽬前除⼩型氨为制冷剂的冷库采⽤重⼒供液外、⼤、中型冷库均采⽤液泵供液⽅式。
图3-2 重⼒供液制冷系统⽰意图1—膨胀阀2—氨液分离器3—顶排管4—墙排管5—供液调节站6—回⽓调节站7—放油阀8—集油器9—遥控液位计10—电磁阀（三）液泵供液⽅式液泵供液是指制冷系统借助液泵的机械⼒来向蒸发器供液，也称液泵强制循环。
见图3-3所⽰。
适⽤于各种类型冷藏库和⼈⼯冰场等。
图3-3 氨泵供液强制循环系统⽰意图1—低压循环贮液桶2—氨泵3—膨胀阀4—电磁阀5—正常液位控制器6—警戒液位控制器7—⽌回阀8—供液调节站9—回⽓调节站10—U形顶管11—盘管式墙管12—冷风机13—⾃动旁通阀14—差压控制器15截⽌阀⼆、空调⽤氨制冷系统图3-4为空调⽤氨制冷成套设备系统，该制冷系统采⽤直接供液⽅式。
其⼯作过程是：压缩机1将蒸发器内所产⽣的低压低温的氨蒸⽓吸⼊⽓缸内，经压缩后成为⾼压⾼温的氨⽓先经过氨油分离器2，将氨⽓中所携带的少量润滑油分离出来，再进⼊冷凝器3。

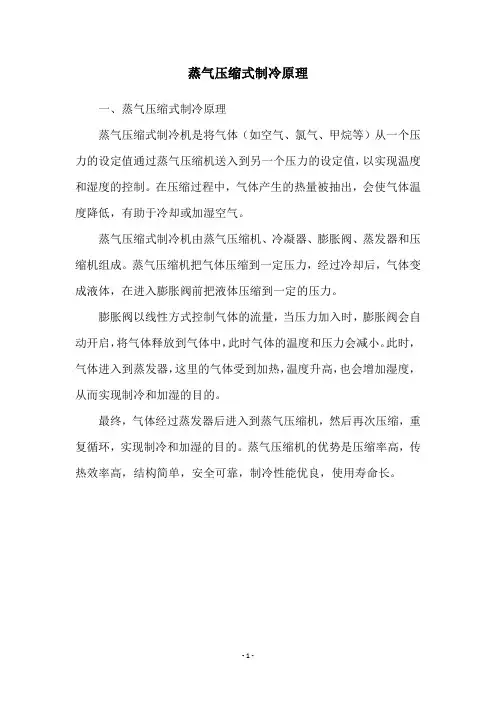

蒸气压缩式制冷原理
一、蒸气压缩式制冷原理
蒸气压缩式制冷机是将气体（如空气、氯气、甲烷等）从一个压力的设定值通过蒸气压缩机送入到另一个压力的设定值，以实现温度和湿度的控制。
在压缩过程中，气体产生的热量被抽出，会使气体温度降低，有助于冷却或加湿空气。
蒸气压缩式制冷机由蒸气压缩机、冷凝器、膨胀阀、蒸发器和压缩机组成。
蒸气压缩机把气体压缩到一定压力，经过冷却后，气体变成液体，在进入膨胀阀前把液体压缩到一定的压力。
膨胀阀以线性方式控制气体的流量，当压力加入时，膨胀阀会自动开启，将气体释放到气体中，此时气体的温度和压力会减小。
此时，气体进入到蒸发器，这里的气体受到加热，温度升高，也会增加湿度，从而实现制冷和加湿的目的。
最终，气体经过蒸发器后进入到蒸气压缩机，然后再次压缩，重复循环，实现制冷和加湿的目的。
蒸气压缩机的优势是压缩率高，传热效率高，结构简单，安全可靠，制冷性能优良，使用寿命长。
- 1 -。

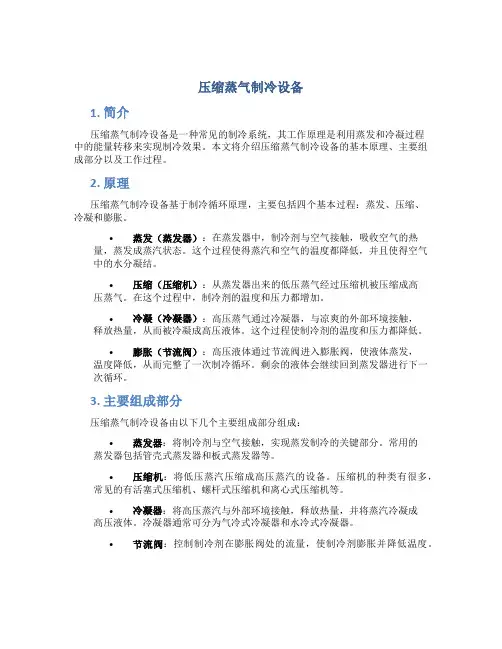

压缩蒸气制冷设备1. 简介压缩蒸气制冷设备是一种常见的制冷系统，其工作原理是利用蒸发和冷凝过程中的能量转移来实现制冷效果。
本文将介绍压缩蒸气制冷设备的基本原理、主要组成部分以及工作过程。
2. 原理压缩蒸气制冷设备基于制冷循环原理，主要包括四个基本过程：蒸发、压缩、冷凝和膨胀。
•蒸发（蒸发器）：在蒸发器中，制冷剂与空气接触，吸收空气的热量，蒸发成蒸汽状态。
这个过程使得蒸汽和空气的温度都降低，并且使得空气中的水分凝结。
•压缩（压缩机）：从蒸发器出来的低压蒸气经过压缩机被压缩成高压蒸气。
在这个过程中，制冷剂的温度和压力都增加。
•冷凝（冷凝器）：高压蒸气通过冷凝器，与凉爽的外部环境接触，释放热量，从而被冷凝成高压液体。
这个过程使制冷剂的温度和压力都降低。
•膨胀（节流阀）：高压液体通过节流阀进入膨胀阀，使液体蒸发，温度降低，从而完整了一次制冷循环。
剩余的液体会继续回到蒸发器进行下一次循环。
3. 主要组成部分压缩蒸气制冷设备由以下几个主要组成部分组成：•蒸发器：将制冷剂与空气接触，实现蒸发制冷的关键部分。
常用的蒸发器包括管壳式蒸发器和板式蒸发器等。
•压缩机：将低压蒸汽压缩成高压蒸汽的设备。
压缩机的种类有很多，常见的有活塞式压缩机、螺杆式压缩机和离心式压缩机等。
•冷凝器：将高压蒸汽与外部环境接触，释放热量，并将蒸汽冷凝成高压液体。
冷凝器通常可分为气冷式冷凝器和水冷式冷凝器。
•节流阀：控制制冷剂在膨胀阀处的流量，使制冷剂膨胀并降低温度。
4. 工作过程压缩蒸气制冷设备的工作过程如下：1.制冷剂在蒸发器中吸热，从液体态变成蒸汽态，同时吸收空气中的热量，使空气温度降低；2.低压蒸汽被压缩机压缩成高压蒸汽，温度和压力升高；3.高压蒸汽经过冷凝器，与凉爽的外部环境接触，释放热量，冷凝成高压液体；4.高压液体通过节流阀，压力降低，液体的温度也随之降低；5.降温后的液体进入蒸发器，重新进入循环，完成一次制冷循环。
5. 应用领域压缩蒸气制冷设备广泛应用于以下领域：•家用冷气：用于家庭住宅、公寓、办公室等场所的空调系统。
