当前位置：文档之家 › 氧化铝包覆荧光粉

氧化铝包覆荧光粉

  • 格式：pdf
  • 大小：279.95 KB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

透明导电氧化物薄膜包覆荧光粉的研究

透明导电氧化物薄膜包覆荧光粉的研究
Ａｂｓｔｒａｃｔ
Ｌｕｍ ｉｎ ｅｓ ｃｅｎｃｅｍ ａｔｅｒｉａｌｓａ ｒｅｗ ｉｄｅｌｙｕ ｓｅｄｉ ｎｔ ｅｃｈｎｏｌｏｇｉｃａｌｆｉ ｅｌｄｓ ｕｃｈａ ｓ，ｄ ｉｓｐｌａｙ， ｒａｓｔｅｒｄ ｉｓｐｌａｙ，ｌｕ ｍｉｎｅｓｃｅｎｃｅｒ ｅｓｏｕｒｃｅｓ，ｎｕ ｃｌｅａｒｐ ｈｙｓｉｃｓ，ｄ ｅｔｅｃｔｉｏｎａ ｎｄｌ ｏｇｏ ｆｒａ ｄｉａｔｉｏｎ ｆｉｅｌｄａ ｎｄｓ ｏｏ ｎ．Ｔ ｈｅｒｅａ ｒｅｐ ｒｉｏｒｓｉ ｇｎｉｆｉｃａｎｃｅｅ ｓｐｅｃｉａｌｌｙｉ ｎｄ ｉｓｐｌａｙ，ｒａ ｓ ｔｅｒｄ ｉｓｐｌａｙａ ｎｄ ｌｕｍｉｎｅｓｃｅｎｃｅｒｅ ｓｏｕｒｃｅｓ，ｗ ｈｉｃｈａ ｒｅｃｌ ｏｓｅｒ ｅ ｌａｔｅｄｔｏ ｄ ａｉｌｙｌｉ ｆｅａ ｎｄｓ ｏｃｉｅｔｙｅ ｃｏｎｏｍｙ．
Ｓｕｒ ｆａｃ ｅ ｃ ｏａｔｉｎｇｓｈ ａｖｅｐ ｒｏｖｅｄ ａｎｅ ｆｅｃｔｉｖｅｓ ｏｌｕｔｉｏｎ ａｇａｉｎｓｔａ ｇｇｌｏｍｅｒａｔｉｏｎ ｏｆ ｐｏｗｄｅｒｓ，ｕ ｎｓｔａｂｌｅ ｓｕｒｆａｃｅ ｅｌｅｃｔｒｉｃａｌａ ｎｄ ｃｈｅｍｉｃａｌｐ ｅｒｆｏｒｍａｎｃｅｓｉ ｎ ａ ｓ－ｐｒｅｐａｒｅｄ ｐｈｏｓｐｈｏｒｓ．Ｓ ｅｖｅｒａｌｓ ｔｕｄｉｅｓｈ ａｖｅｂ ｅｅｎｃ ｏｎｄｕｃｔｅｄｏ ｎｔ ｈｅｐ ｒｅｐａｒａｔｉｏｎｏ ｆｃ ｏｍｐｏｓｉｔｅ ｐａｒｔｉｃｌｅｓｃ ｏｎｓｉｓｔｉｎｇｏ ｆｃ ｏｒｅｓｃ ｏｖｅｒｅｄｗ ｉｔｈｓ ｈｅｌｌｓｏ ｆｄ ｉｆｅｒｅｎｔｃ ｈｅｍｉｃａｌｃ ｏｍｐｏｓｉｔｉｏｎ． Ｓｉｎｃｅｔｈ ｅｐ ｒｏｐｅｒ ｔｉｅｓｏ ｆｓｕ ｃｈｄ ｉｓｐｅｒｓｉｏｎｓ（ｍ ａｇｎｅｔｉｃ，ｏｐ ｔｉｃａｌ，ｅｌ ｅｃｔｒｉｃ，ａｄ ｓｏｒｐｔｉｖｅ，ｅｔ ｃ．）ｃａ ｎ ｂｅａ ｌｔｅｒｅｄｂ ｙａ ｐｐｒｏｐｒｉａｔｅｃ ｏａｔｉｎｇｓ，ｔｈ ｅｓｅｐ ｏｗｄｅｒｓｍ ａｙｂ ｅｕ ｓｅｆｕｌｉｎ ｍ ａｎｙａ ｐｐｌｉｃａｔｉｏｎｓ． Ａｓｔｈ ｅｄ ｅｖｅｌｏｐｍｅｎｔｏ ｆｓｕ ｒｆａｃｅｃ ｏａｔｉｎｇｔ ｅｃｈｎｉｑｕｅｓ，ｔｈ ｅｃ ｏａｔｉｎｇｐ ｕｒｐｏｓｅｔｒ ａｎｓｆｅｒｓｆ ｒ ｏｍ ｓｉｍｐｌｅｐ ｒｏｔｅｃｔｉｖｅｃ ｏａｔｉｎｇｔｏ ｆｕ ｎｃｔｉｏｎａｌｍ ｏｄｉｆｉｃａｔｉｏｎ．Ａ ｔｐｒ ｅｓｅｎｔ，ｓｕ ｒｆａｃｅｃ ｏａｔｉｎｇｓｆｏ ｃｕｓｅ ｏｎｔｗ ｏａ ｓ ｐｅｃｔｓ，ｏｎ ｅｉｓ ｉｍ ｐｒｏｖｅｍｅｎｔｏ ｆｌｕ ｍｉｎｅｓｃｅｎｃｅｐ ｅｒｆｏｒｍａｎｃｅｓ，ｔｈ ｅｏ ｔｈｅｒｉｓ ｔｏ ｍ ｅｅｔ ｔｈｅｅ ｖｅｒ－ｉｎｃｒｅａ ｓｉｎｇｄ ｅｍａｎｄｆ ｏｒｎ ｅｗｏ ｐｔｉｃａｌｄｅ ｖｉｃｅｓ．

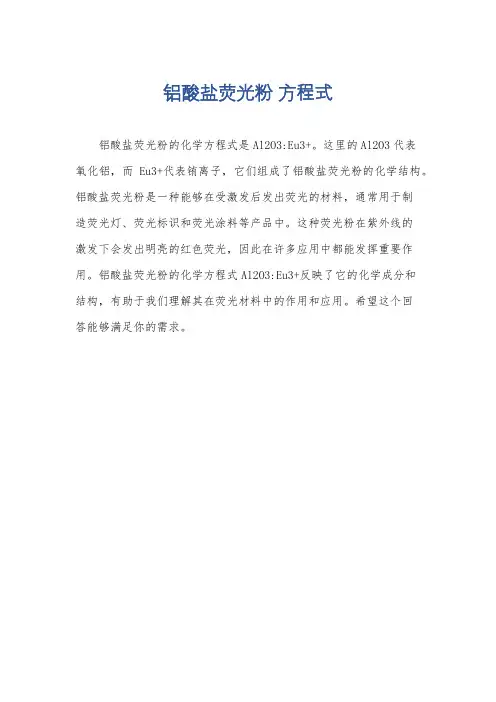

铝酸盐荧光粉 方程式

铝酸盐荧光粉 方程式

铝酸盐荧光粉方程式
铝酸盐荧光粉的化学方程式是Al2O3:Eu3+。

这里的Al2O3代表
氧化铝，而Eu3+代表铕离子，它们组成了铝酸盐荧光粉的化学结构。

铝酸盐荧光粉是一种能够在受激发后发出荧光的材料，通常用于制
造荧光灯、荧光标识和荧光涂料等产品中。

这种荧光粉在紫外线的
激发下会发出明亮的红色荧光，因此在许多应用中都能发挥重要作用。

铝酸盐荧光粉的化学方程式Al2O3:Eu3+反映了它的化学成分和
结构，有助于我们理解其在荧光材料中的作用和应用。

希望这个回
答能够满足你的需求。

溶胶-相转移法制备改性有机铝溶胶包膜长余辉发光粉

溶胶-相转移法制备改性有机铝溶胶包膜长余辉发光粉
主 要 有 以 下 几 个 方 面 的 原 因 ： 先 无 论 是 有 机 或 者 无 机 氧 化 首
长余辉现象 ， 其余辉性 能显 著 比硫 化物 基发 光材料 高 。９ ０年
代 中期 ， 过在此体 系中掺杂三价稀土 离子 ， 通 开发 出了性能更
铝溶胶的制备 ， 备原料 都需 要相 当大量 的水 作为 反应物 和 制 溶剂 ， 因此在溶胶成 品中必 然含有大量 的水分 。再 次 ， 液相 转 移法 制备 有机氧化铝溶胶 ， 氧化 铝的回收率较低 。 溶胶 一相转移法制备氧化铝溶胶 的关 键是使 水溶胶体 系 中高度分 散 的 固相 微 粒 吸附 一种 表 面活性 剂 从而 具有 亲 油 性， 然后用有机溶剂萃取形成有 机溶胶 ， 经减压蒸 馏 回收有 机 溶剂后 ， 即可得表面覆盖有表 面活性剂 的氧 化铝 ， 发光粉 放 将
维普资讯
第３ ７卷 第 １ ０期
２０ ０ ７年 １ ０月
涂 料 工 业
ＰＡＩ ＮＴ ＆ Ｃ０ＡＴＩ ＮＧＳ Ｉ ＮＤＵＳ ＴＲＹ
Ｖｏ ． ７ Ｎｏ．１ １３ ０ ０ｃ ． ０ ｔ ２ ０７

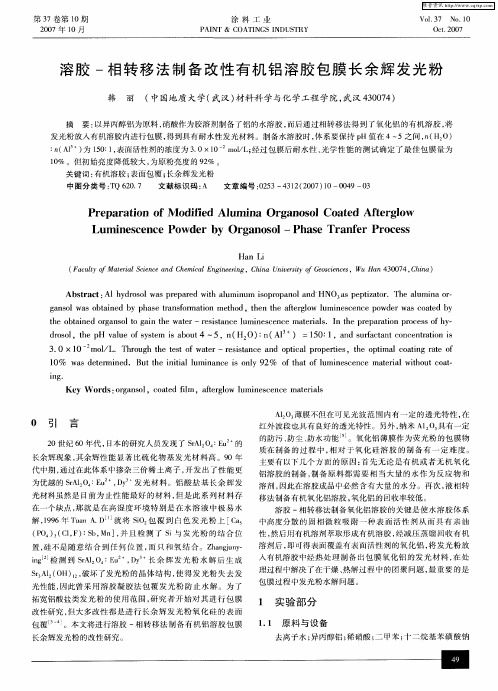

溶胶 一相转 移 法 制 备 改 性 有 机 铝 溶 胶 包膜 长余 辉 发 光 粉
ｉ ｇ ｎ ．
Ｋｅ ｏｒ ： ｒ ａ ｓ ｌ ｏ ｔ ｄ ｆ ｍ ，ａｔｒ ｌ ｗ ｕ ｎ ｓ ｅ ｃ ｔｒａｓ ｙＷ ｄｓ ｏ ｇ ｎ ｏ ，ｃ ａ ｅ ｌ ｉ ｆｅ ｇｏ ｌ ｍｉ ｅ ｃ ｎ ｅ ｍａｅｉ ｌ
Ａ， 膜 不但 在 可 见 光 波 范 围 内有 一 定 的 透 光 特 性 ， １ 薄 Ｏ 在
Ｈａ ｎ Ｌｉ
（ ａｕｙｏ ｔ ｉｌ ｃ ｎｅ ｎ ｈｍｃｌ ｎ ｉｅｒ ｇ ｈｎ ｎｖｒｔ ｏ ｅｓ ｅ ｅ， ａ ３ ０４ Ｃ ｉ ） Ｆ ｃｌ Ｍａｅ ａ Ｓｉ ｃ ｄＣ ｅ ｉ ｇｎｅｉ ，Ｃ ｉａＵ ｉ ｓｙｆ Ｇｏｃ ｎ ｓ ＷｕＨ ｎ４０ ７ ， ｈｎ ｔ ｆ ｒ ｅ ａ ａＥ ｎ ｅ ｉ ｉ ｃ ａ

照明材料

照明材料

同时该灯管采用多个铟 嘲作为辅助启动 ，解决 了大 功率圈路长的电磁感应灯灯管启动困难的问题 。
灯 图
红外光源
３ ００ ４ 红外灯 泡【 １ １７ 专利】 ／ 李志才／ Ｎ１ ７ ｌ５ ／ ５ １１Ａ。 Ｃ
照明材料

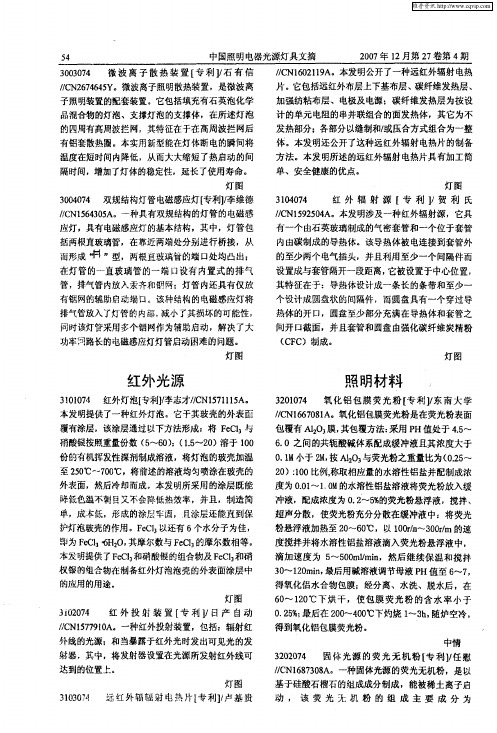

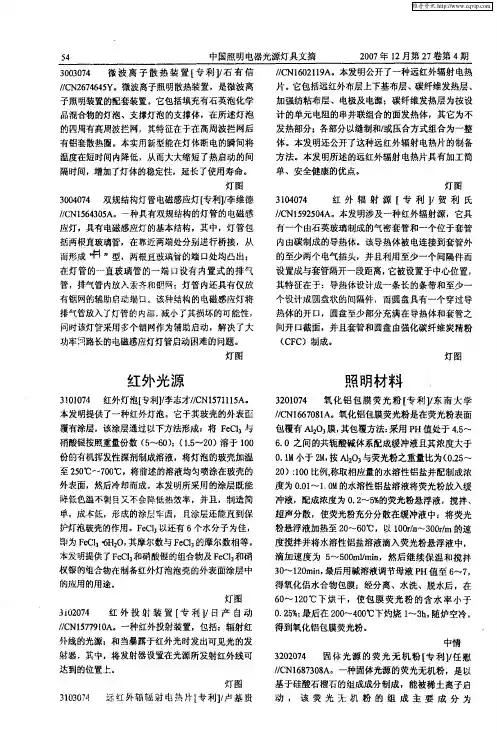

３００４ 氧 化 铝 包 膜 荧 光 粉 【 利 】 南 大 学 ２ １７ 专 ／ 东 ／ １６０１ 。氧化铝包膜荧光粉是在荧 光粉表 面 ／ ６ ７８Ａ （
维普资讯
５ ４
中国照 明电器光源灯具文 摘
பைடு நூலகம்
２０ ０ ７年 １ ２月第 ２ ７卷第 ４期
３００４ ０３７
微 波 离 子 散 热 装 置 【 利 】石 有 信 专 ／
／ Ｎ ６２ １Ａ ／ １０ １９ 。本发明公开了一种远红外辐射电热 Ｃ
片。 它包括远红外布层上下基布层 、 纤维 发热层 、 碳 加强纺粘布层 、电极及 电源 ；碳 纤维 发热 层为按设 计 的单元 电阻的串并联 组合 的面发 热体，其它为不 发热部分 ； 各部分以缝制和／ 或压合方式组合为一整 体 。本发 明还 公开 了这种远红外辐 射电热片的制备
Ｏ １ 小于 ２ ， ｈ Ｏ 与荧光粉之 重量 比为（． ～ ．ｌ ｉ Ｍ按 ｈ ３ ０５ ２
２ ）： ０比例， ０ １ ０ 称取相应 量的水溶性铝盐并配制成浓
份的有机挥发性深剂制成溶液，将灯泡的玻壳加温
至 ２０２ ｏ ℃， ５＂～７０ 将前述的溶液均匀喷涂在玻壳的 １ 外表面 ，然后冷却而成 本 发明所采 用的涂层 既能
灯 图 ３０ ０ ４ 双规结 构灯管 电磁感应灯【 ０ ４ ７ 专利】 ／ 李维德 ／ Ｎ１６ ３ ５ 一种具有双规结构的灯管的 电磁感 ／ ５４ ０ Ａ Ｃ 应灯，具有 电磁感应灯 的基本结构，其中 ，灯管包

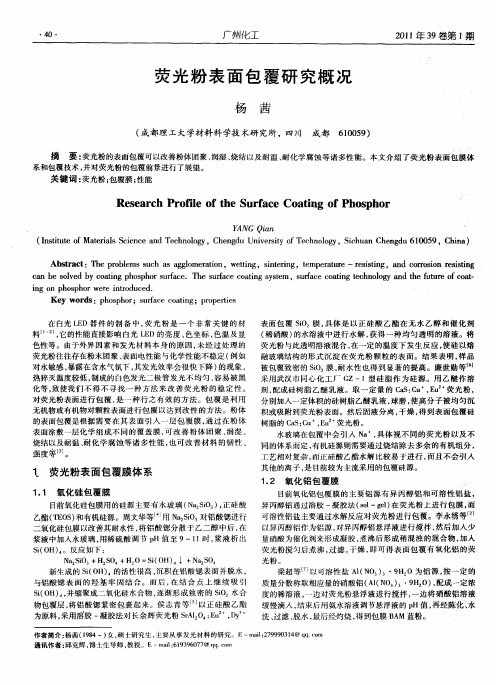

荧光粉表面包覆研究概况

荧光粉表面包覆研究概况
ｓ（ Ｈ）。反 应 如 下 ： ｉＯ Ｎ ２ ｉ３ ２０ ＋ ２ ａＳＯ ＋Ｈ ｓ ４ Ｈ Ｏ＝Ｓ（ Ｈ） ＋ ａｓ ４ ｉＯ ４ｌ Ｎ ２０
Ｃ ｅ ｓ ｌｅ ｙ ｃ ａ ｉｇ ｐ ｏ ｐ ｏ ｕ ｆｃ ．Ｔ ｅ ｓ ｒ ｃ ｏ ｔ ｇ ｓ ｓ ｍ ，ｓ ｒ ｃ ｏ ｔ ｇ ｔｃ ｎ ｌ ｇ ｄ ｔｅ ｆ ｔ ｒ ｆ ｏ ｔ ｎ ａ ｂ ｏｖ ｄ ｂ ｏ ｔ ｈ ｓ ｈ ｒｓ ｒ ｅ ｈ ｕ ａ ｅ ｃ ａ ｉ ｙ ｔ ｎ ａ ｆ ｎ ｅ ｕ ａ ｅ ｃ ａ ｉ ｅ ｈ ｏｏ ａ ｕ ｅ ｏ ａ — ｆ ｎ ｙ ｎ ｈ ｕ ｃ
１ ２ 氧化 铝包 覆膜 ．
ห้องสมุดไป่ตู้
，
目前 氧化铝包 覆膜 的主要 铝源有异 丙醇 铝 和可溶性 铝盐 ，
异 丙 醇 铝 通 过 溶 胶 一凝 胶 法 （ｏ —ｇ１ 在 荧 光 粉 上 进 行 包 膜 ， ｓｌ ｅ） 而
乙酯（ Ｅ Ｓ 和有机硅源。周文华等Ｈ 用 Ｎ ｉ 对铝酸锶进行 可溶性铝盐主要通过水解反应对荧光 粉进 行包覆 。李永绣等 ＴＯ ） ％ＳＯ 对异丙醇铝悬 浮液进行搅拌 ， 然后加入 少 二氧化硅包膜以改善其 耐水性 ， 将铝酸锶分散 于乙二醇 中后 ， 在 以异丙醇铝作为铝源 ， 浆液中加入水玻璃 ， 用稀硫酸调 节 ｐ Ｈ值至 ９～１ １时， 液析 出 浆
其他 的离 子 ， 目前 较 为 主 流 采 用 的 包覆 硅 源 。 是
烧结 以及耐温 、 耐化学 腐蚀等诸 多性 能 ， 可改善 材料 的韧性 、 也
强度窨 。
１ 荧光粉表面包覆膜体 系 ．
１ １ 氧化硅 包覆膜 ．
目前 氧 化 硅 包膜 用 的硅 源 主要 有 水 玻 璃 （ ａＳＯ ） 正 硅 酸 Ｎ ｉ， ，

氧化铝包覆荧光粉

氧化铝包覆荧光粉
[关键词 ]荧光粉 ;铝酸锶 ;包覆
Encapsula tion Study on Stron tium A lum ia te P igm en t
Huang Yongp ing (App lied Chem istry & Environmental Science Dep t. , Changsha University, Changsha 410003, China)
Abstract: The inorganic A l2O3 encap sulation on SrA l2O4 : Eu2 + , Dy3 + lum inescent powder for reform in its water2 resistancefor was firstly studied. The experiment results showed that the encap sulation film was compose of A l2O3. The water2resistance p roperties were better than that of its original one , and still keep good persistent lum inescent p roperties which loss below 8%.
2005年第 4期
广 东 化 工
25
由于水解时有大量的生成 ,浆液逐渐显出碱性 ,通过测 量浆液的 pH,可以定性知道样品水解的程度与速度 ,从而判 断样品的耐水性 。
由图 1可见 ,原样在 90m in内严重水解 , pH 迅速升高至 12以上 , 100m in后完全水解 , pH 不再变化 。产品在 150m in

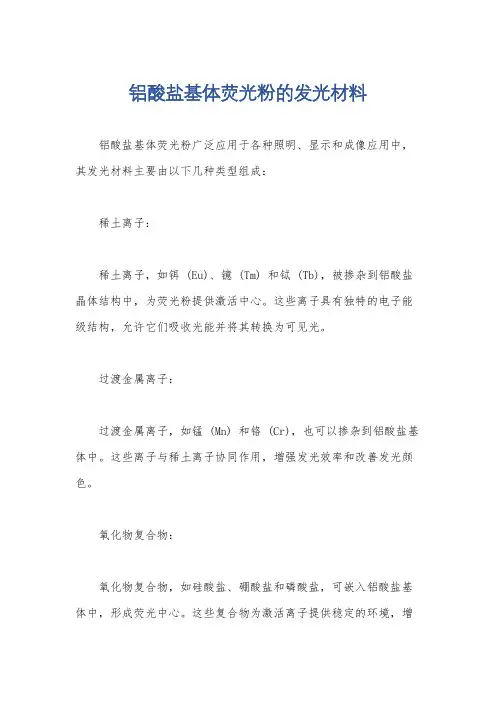

铝酸盐基体荧光粉的发光材料

铝酸盐基体荧光粉的发光材料
铝酸盐基体荧光粉广泛应用于各种照明、显示和成像应用中，其发光材料主要由以下几种类型组成：
稀土离子：
稀土离子，如铒 (Eu)、镱 (Tm) 和铽 (Tb)，被掺杂到铝酸盐晶体结构中，为荧光粉提供激活中心。

这些离子具有独特的电子能级结构，允许它们吸收光能并将其转换为可见光。

过渡金属离子：
过渡金属离子，如锰 (Mn) 和铬 (Cr)，也可以掺杂到铝酸盐基体中。

这些离子与稀土离子协同作用，增强发光效率和改善发光颜色。

氧化物复合物：
氧化物复合物，如硅酸盐、硼酸盐和磷酸盐，可嵌入铝酸盐基体中，形成荧光中心。

这些复合物为激活离子提供稳定的环境，增
强其发光性能。

纳米粒子：
纳米粒子，如氧化锌 (ZnO)、氧化铝 (Al2O3) 和硫化锌 (ZnS)，可以添加到铝酸盐基体中，实现多种发光效果。

这些纳米粒子通过
散射或吸收光能来调谐荧光粉的发光特性。

半导体材料：
半导体材料，如氮化镓 (GaN) 和碳化硅 (SiC)，可被嵌入铝酸
盐基体中，产生高效率的发光。

这些材料具有宽禁带，允许它们发
射高能量光子。

发光材料的选择取决于具体应用的需求：
照明应用中，使用具有高发光效率和良好色显性的荧光粉。

显示应用中，使用具有窄发射光谱和快速响应时间的荧光粉。

成像应用中，使用具有高灵敏度和低背景噪声的荧光粉。

通过选择和组合不同的发光材料，铝酸盐基体荧光粉可以定制为满足各种照明、显示和成像需求。

荧光粉的表面包覆

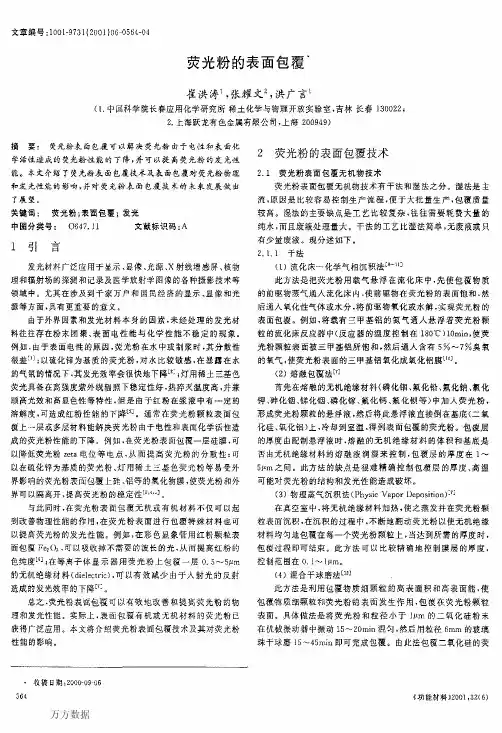

文章编号：１００卜９７３ｌ（２００１）０６一０５６４—０４荧光粉的表面包覆’崔洪涛１，张耀文２，洪广言１（Ｉ．中国科学院长春应用化学研究所稀土化学与物理开放实验室，吉林长春】３００２２２．上海跃龙有色金属有限公司，上海２００９４９）摘要：荧光粉表面包覆可以解决荧光粉由于电性和表面化学活性造成的荧光粉性能的下降，并可以提高荧光粉的发光性能。

本文介龆了荧光将表面包覆技术覆表面包覆对荧光粉物理和发光性能的蟛响，并对荧光粉表面包覆技术的未采发展做出了展望。

关键词：荧光粉；表面包覆；发光中图分类号：０６４７．儿文献标识码：Ａｌ引言发光材料广泛应用于显示、显像、光源、Ｘ射线增感屏、棱物理和辐射场的探测和记录及医学放射学图像的各种摄影技术等领域中。

尤其在涉及到干家万户和国民经济的显示、显像和光源等方面，具有更重要的意义。

由于外界因素和发光材料本身的因素．未经处理的发光材料往往存在粉末团聚、表面电性能与化学性能不稳定的现象。

例如，由于表面电性的原因，荧光粉在水中或制浆时，其分散性很差Ⅲ；以硫化锌为基质的荧光粉，对水比较敏感，在暴露在水的气氛的情况下．其发光效率会很快地下降”一；灯用稀土三基色荧光具各在高强度紫外线辐照下稳定睦好，热猝灭温度高ｔ并兼顾高光效和高显色性等特性，但是由于红粉在浆液中有一定的溶解度，可造成红粉性能的下降”］。

通常在荧光粉颗粒表面包镀上一层或多层材料能解央荧光粉由于电性和表面化学活性造成的荧光粉性能的下降。

例如．在荧光粉表面包覆一层硅膜，可以降低荧光粉ｚｅｔａ电位等电点，从而提高荧光粉的分散性；可以在硫化锌为基质的荧光粉、灯用稀土三基色荧光粉等易受外界影响的荧光粉表面包覆上硅、铝等的氧化物膜，使荧光粉和外界可以隔离开，提高荧光粉的稳定ｌ生口““］。

与此同时，在荧光粉表面包覆无机或有机材料不仅可以起到改善物理眭能的作用，在荧光粉表面进行包覆特殊材料也可以提高荧光粉的发光陛能。

例如，在彩色显象管用红糟颗粒表面包覆Ｆｅ。

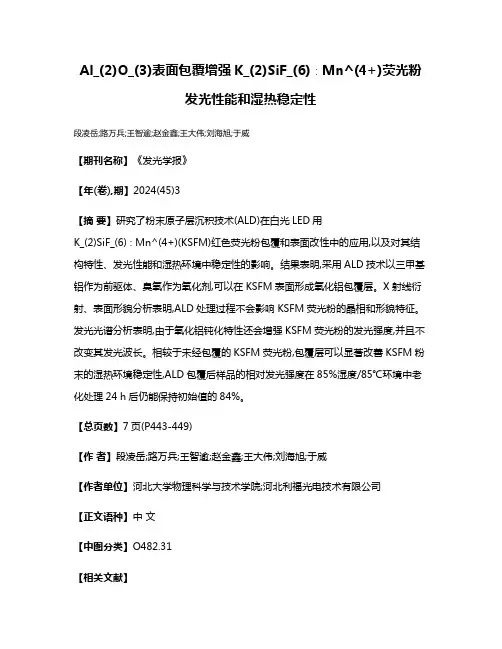

Al_(2)O_(3)表面包覆增强K_(2)SiF_(6)∶Mn^(4+)荧光粉发光性能和湿热稳定性

Al_(2)O_(3)表面包覆增强K_(2)SiF_(6)∶Mn^(4+)荧光粉发光性能和湿热稳定性段凌岳;路万兵;王智逾;赵金鑫;王大伟;刘海旭;于威【期刊名称】《发光学报》【年(卷),期】2024(45)3【摘要】研究了粉末原子层沉积技术(ALD)在白光LED用K_(2)SiF_(6)∶Mn^(4+)(KSFM)红色荧光粉包覆和表面改性中的应用,以及对其结构特性、发光性能和湿热环境中稳定性的影响。

结果表明,采用ALD技术以三甲基铝作为前驱体、臭氧作为氧化剂,可以在KSFM表面形成氧化铝包覆层。

X射线衍射、表面形貌分析表明,ALD处理过程不会影响KSFM荧光粉的晶相和形貌特征。

发光光谱分析表明,由于氧化铝钝化特性还会增强KSFM荧光粉的发光强度,并且不改变其发光波长。

相较于未经包覆的KSFM荧光粉,包覆层可以显著改善KSFM粉末的湿热环境稳定性,ALD包覆后样品的相对发光强度在85%湿度/85℃环境中老化处理24 h后仍能保持初始值的84%。

【总页数】7页(P443-449)【作者】段凌岳;路万兵;王智逾;赵金鑫;王大伟;刘海旭;于威【作者单位】河北大学物理科学与技术学院;河北利福光电技术有限公司【正文语种】中文【中图分类】O482.31【相关文献】1.ZnAl_(2)O_(4)/CaAl_(12)O_(19)∶Mn^(4+)荧光粉制备与发光性能2.暖白光发光二极管用红色荧光粉K_(2)TiF_(6)∶Mn^(4+)的绿色合成3.Y_(3)Al_(5)O_(12)-Mg_(0.388)Al_(2.408)O_(4):Eu^(3+)荧光粉的制备及发光性能研究4.Al_(2)O_(3)/LiAlO_(2)表面包覆改性LiNi_(1/3)Co_(1/3)Mn_(1/3)O_(2)三元正极材料研究5.亚微米尺寸K_(2)SiF_(6)∶Mn^(4+)红色荧光粉的沉淀法合成及其发光性能因版权原因，仅展示原文概要，查看原文内容请购买。

铝酸锶复合材料表面包覆及其各种包覆材料比较

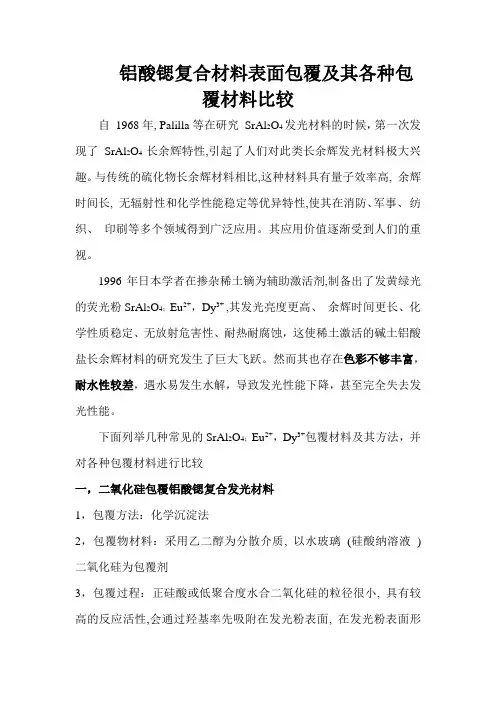

铝酸锶复合材料表面包覆及其各种包覆材料比较自1968年, Palilla等在研究SrAl2O4发光材料的时候，第一次发现了SrAl2O4长余辉特性,引起了人们对此类长余辉发光材料极大兴趣。

与传统的硫化物长余辉材料相比,这种材料具有量子效率高, 余辉时间长, 无辐射性和化学性能稳定等优异特性,使其在消防、军事、纺织、印刷等多个领域得到广泛应用。

其应用价值逐渐受到人们的重视。

1996年日本学者在掺杂稀土镝为辅助激活剂,制备出了发黄绿光的荧光粉SrAl2O4；Eu2+，Dy3+ ,其发光亮度更高、余辉时间更长、化学性质稳定、无放射危害性、耐热耐腐蚀，这使稀土激活的碱土铝酸盐长余辉材料的研究发生了巨大飞跃。

然而其也存在色彩不够丰富，耐水性较差，遇水易发生水解，导致发光性能下降，甚至完全失去发光性能。

下面列举几种常见的SrAl2O4；Eu2+，Dy3+包覆材料及其方法，并对各种包覆材料进行比较一，二氧化硅包覆铝酸锶复合发光材料1，包覆方法：化学沉淀法2，包覆物材料：采用乙二醇为分散介质, 以水玻璃(硅酸纳溶液)二氧化硅为包覆剂3，包覆过程：正硅酸或低聚合度水合二氧化硅的粒径很小, 具有较高的反应活性,会通过羟基率先吸附在发光粉表面, 在发光粉表面形成成核点, 进而很快缩聚生成硅的聚合物。

随着聚合的不断进行, 致密二氧化硅包覆层开始生长, 最终在发光粉颗粒表面上形成一层连续的二氧化硅固体膜。

4，实验结论;经过二氧化硅表面包覆改性后, 可以显著提高发光粉颗粒的耐水性, 同时对发光粉的长余辉发光特性影响很小。

以包覆改性的发光粉为发光颜料配置的水性乳胶漆具有很好的贮存稳定性和耐水性能.二，氧化铝对铝酸锶进行包覆1，包覆方法：非均匀形核法2，包覆物材料：由硫酸铝和氢氧化钠制备生成氧化铝3，包覆过程：在酸的作用下, 铝酸锶发生水解反应,生成的水合氧沉积在荧光粉表面并进一步缩聚,形成包覆层。

4，实验结论：检测结果表明, 产品被完整紧密包覆,表现出优良的耐水性能。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[ 6 ]康春雷 ,李春中 ,王志庭 ,等. 金红石型钛白粉表面包覆氧化铝的形 态及机理 [ J ]. 华东理工大学学报 , 2001, 27 (6) : 651 - 660.
[ 7 ] H iroyuki Nakamura, Chen Yunfa, Kunio Kimura, et al. The Effect of the Reaction on the Morphology of Coating Layers of A lum ina Hy2 drate on Silicon A rbide W hiskers [ J ]. Power Technology, 2001, 117: 270 - 278.
2. 3 扫描电镜
图 3 原样 ( a)与氧化铝包覆产品 ( b)的扫描电镜照片 图 3是原样与包覆产品的 SEM 照片 。对照照片可以发
现 ,原样表面光滑 ,包覆产品颗粒表面粗糙 ,有一明显包覆 层 ,同时有小颗粒附着 ,这可能是由于反应速度较快 ,在荧光 粉表面有一些自成核颗粒形成 。
2. 4 透射电镜
在加入 NaOH调节 pH时 ,要有强烈搅拌 ,使铝酸锶有良 好分散 ,同时也使 NaOH 在浆液中分散均匀 ,否则会造成引 起局部碱性过高 ,生成大量自成核颗粒沉淀下来 ,而不是包 覆在荧光粉表面 。如果采用弱碱性试剂 (如氨水等 ) 调节 pH ,效果更好 。
参考文献
[ 1 ]张天之 , 苏 锵 , 王淑彬. MA l2O4 : Eu2 + , RE3 +长余辉发光性质的 研究 [ J ]. 发光学报 , 1999, 20 ( 2) : 170 - 175.
Keywords: lum inescent powder; alum inate strontium; encap sulation
稀土离子激活碱土铝酸盐长余辉发光材料是一种功能 型无机材料 ,它可有效的吸收紫外光和近紫外可见光 ,并将 吸收的光能储存起来 ,在黑暗处以可见光的形式将储存的能 量缓慢地释放出来 。与传统硫化物长余辉发光材料相比 ,它 具有发光效率高 、余辉时间长 、化学性质稳定 、耐候性好 、无 放射性等优点 ,是一种优良的绿色环保型功能材料 ,在涂料 、 油墨 、塑料 、陶瓷或搪瓷等工业领域得到广泛的应用 [1 ] 。
1 实验
1. 1 实验原理
将铝酸锶分散于乙二醇中 ,加入可溶性的铝盐 A12 ( SO4 ) 3 ,
在均匀搅拌下用碱液调节 pH至 4～6时 ,发生如下反应 :
A l2 ( SO4 ) 3 + 6NaOH →A l (OH ) 3 +Na2 SO4
(1)
A l(OH ) 3 以胶体形式存在 ,并在双电层的作用下保持
图 4 原样 ( a)与包覆产品 ( b)的透射电镜照片 图 4是原样和包覆产品的透射电镜图片 ,对照照片可以 发现 ,在包覆产品颗粒表面有一明显包覆 层 , 膜 层 厚 度 为 50nm左右 ,而且包覆层较为完整致密 ,使颗粒与外界隔离开 来 ,从而具有了良好的耐水性能 。
ቤተ መጻሕፍቲ ባይዱ
3 结论
在酸的作用下 , A l2 ( SO4 ) 3 发生水解反应 ,生成的水合氧 化铝沉积在荧光粉表面并进一步缩聚 ,形成包覆层 。在 25℃ 时 , A l(OH ) 3 的溶度积 Ksp = 1. 3 ×10 - 33。在实际反应中 , [A l3 + ]约为 0. 4mol/L ,当 pH < 4. 0 时 ,不能形成沉淀 ; 包覆 反应体系的 pH 应当大于 4. 0,而当 pH > 6. 0 时 ,会引起 A l (OH ) 3 自成核 ,因而反应体系的 pH应小于 6. 0,接近或高于 此一数值都会引起 A l (OH ) 3 自成核 ,从而影响包覆效果 。 实验结果表明 ,在 pH < 5. 0 时 ,随 pH 的减小 ,发生沉淀的 A l3 +的量减少 ,实际包覆量减小 ,致使铝酸锶表面不能形成 致密的膜层 ,包覆产品耐水性降低 ;因此 ,最佳反应的 pH 为 5. 0～6. 0[6 - 7 ] 。
24
广 东 化 工
2005年第 4期

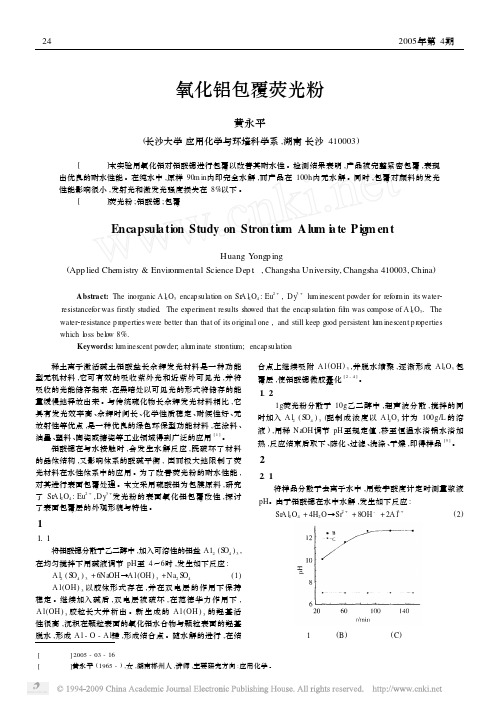

氧化铝包覆荧光粉

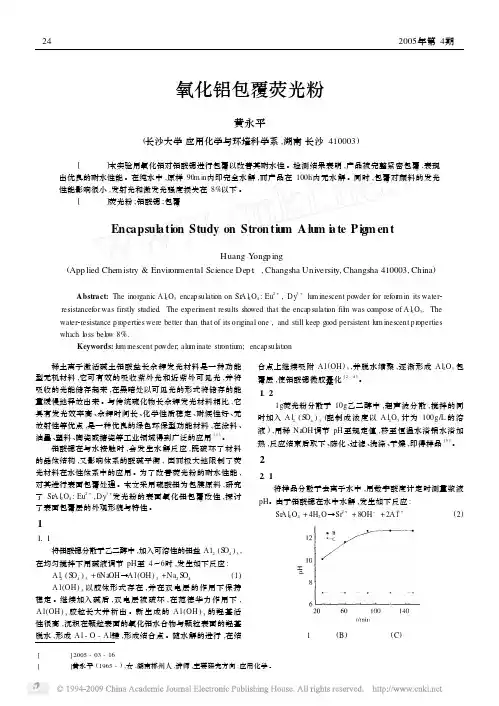

黄永平
(长沙大学 应用化学与环境科学系 ,湖南 长沙 410003)
[摘 要 ]本实验用氧化铝对铝酸锶进行包覆以改善其耐水性 。检测结果表明 ,产品被完整紧密包覆 ,表现 出优良的耐水性能 。在纯水中 ,原样 90m in内即完全水解 ,而产品在 100h内无水解 。同时 ,包覆对颜料的发光 性能影响很小 ,发射光和激发光强度损失在 8%以下 。
[关键词 ]荧光粉 ;铝酸锶 ;包覆
Encapsula tion Study on Stron tium A lum ia te P igm en t
Huang Yongp ing (App lied Chem istry & Environmental Science Dep t. , Changsha University, Changsha 410003, China)
2005年第 4期
广 东 化 工
25
由于水解时有大量的生成 ,浆液逐渐显出碱性 ,通过测 量浆液的 pH,可以定性知道样品水解的程度与速度 ,从而判 断样品的耐水性 。
由图 1可见 ,原样在 90m in内严重水解 , pH 迅速升高至 12以上 , 100m in后完全水解 , pH 不再变化 。产品在 150m in
Abstract: The inorganic A l2O3 encap sulation on SrA l2O4 : Eu2 + , Dy3 + lum inescent powder for reform in its water2 resistancefor was firstly studied. The experiment results showed that the encap sulation film was compose of A l2O3. The water2resistance p roperties were better than that of its original one , and still keep good persistent lum inescent p roperties which loss below 8%.
[ 4 ]林玉兰 , 王亭杰 , 覃 操 ,等. 硅铝氧化物二元包覆钛白粉颗粒的 有机改性 [ J ]. 高等学校化学学报 , 2001, 22 (1) : 104 - 107.
[ 5 ]B runi M , V isca M. Preparation of A lum inosilicates on the Surface of Titanium D ioxide[ J ]. Ind Eng Peodres Dev. 1985, 24: 579 - 586.
[ 2 ]李晓云 , 陆天长 , 梁 爽. 铝酸锶系长余辉荧光粉的制备及光学 性能 [ J ]. 南京化工大学学报 , 2001, 23 (2) : 32 - 35.
[ 3 ]崔爱莉 ,王亭杰 ,金涌 ,等. TiO2 表面包覆 SiO2 和 A l2O3 的机理和 结构分析 [ J ]. 高等学校化学学报 , 1998, 19 (11) : 1727 - 1729.
1. 2 实验过程
1g荧光粉分散于 10g乙二醇中 ,超声波分散 ,搅拌的同 时加入 A l2 ( SO4 ) 3 (配制成浓度以 A l2O3 计为 100g/L 的溶 液 ) ,用稀 NaOH调节 pH 至规定值 ,移至恒温水浴锅水浴加 热 ,反应结束后取下 、陈化 、过滤 、洗涤 、干燥 ,即得样品 [5 ] 。
内无水解 ,实验后继续放置 100h后仍然无水解 ,包覆产品具 有优异的耐水性 ,表明在荧光粉的表面形成了较为完整致密 的膜层 。
2. 2 荧光性能
(A ) Em ission
(B ) Excitation
图 2 原样 ( a)与氧化铝包覆产品 ( b)的发射光谱 (A )和激发光谱 (B )
从图 2可以看到 , A l2O3 包覆后铝酸锶荧光粉的发射光 谱峰值从 9800下降到 9000,比原样降低了约 8% ;激发光谱 的峰值从 9000降低到 8300,降低了 7. 7%。与二氧化硅相 比 ,氧化铝透光性能较差 。包覆后对荧光性能影响较大 。这 是由于包覆层的存在 ,使部分光被膜层反射或吸收 ,荧光粉 吸收到的光能减少 ,发出的荧光减弱 。相应地 ,激发光和发 射光谱的峰值降低 ,峰面积减少 。
稳定 。继续加入碱后 ,双电层被破坏 ,在范德华力作用下 ,
A l(OH ) 3 胶粒长大并析出 。新生成的 A l (OH ) 3 的羟基活 性很高 ,沉积在颗粒表面的氧化铝水合物与颗粒表面的羟基
脱水 ,形成 A l - O - A l键 ,形成结合点 。随水解的进行 ,在结
合点上继续吸附 A l (OH ) 3 ,并脱水缩聚 ,逐渐形成 A l2O3 包 覆层 ,使铝酸锶微胶囊化 [2 - 4 ] 。
2 实验结果与讨论
2. 1 耐水性
将样品分散于去离子水中 ,用数字酸度计定时测量浆液
pH。由于铝酸锶在水中水解 ,发生如下反应 :
SrA l2O4 + 4H2O →Sr2 + + 8OH - + 2A l3 +
(2)
图 1 原样 (B )与包覆产品 (C)耐水性
[收稿日期 ]2005 - 03 - 16 [作者简介 ]黄永平 (1965 - ) ,女 ,湖南郴州人 ,讲师 ,主要研究方向 :应用化学 。
铝酸锶在与水接触时 ,会发生水解反应 ,既破坏了材料 的晶体结构 ,又影响体系的酸碱平衡 , 因而极大地限制了荧 光材料在水性体系中的应用 。为了改善荧光粉的耐水性能 , 对其进行表面包覆处理 。本文采用硫酸铝为包膜原料 ,研究 了 SrA l2O4 : Eu2 + , Dy3 +发光粉的表面氧化铝包覆改性 ,探讨 了表面包覆层的外观形貌与特性 。
