皮带输送机托辊结构及作用分析摘要：随着国内工业不断发展，皮带输送机应用范围不断扩大。
在皮带机设备中，占用比例最多的部件之一就是托辊。
它决定了输送机的使用效果，是决定输送带使用寿命的最重要部件之一。
它的作用是安装在输送物料的设备上来支撑皮带和各类物料重量。
作为皮带输送机的一个单元，具有外形小，结构简单，但质量的好坏却直接影响到输送机的性能。
托辊因需要长期运转，在承载时还时刻与输送机皮带发生接触摩擦并工作在各种恶劣工况的环境中。
因此，优化托辊内部结构和外形结构，提高其使用性能显得尤为重要。
关键词：托辊重要部件优化结构提高性能0前言在我国的工业生产过程中，皮带输送机用托辊包括各种槽型托辊、平行托辊、缓冲托辊、调心托辊等，规格从外径89到159不等，可根据不同的皮带输送机型号进行选择和安装。
皮带机单个托辊由辊体、轴、轴承座、轴承、密封组件等组成，它是带式输送机的心脏。
它的防水、防尘，两端轴承位置的精度、外圆径向跳动、转动惯量、防腐防锈、耐磨性等综合性能，在很大程度上决定了皮带输送机的运行状态。
现阶段常用的托辊自身存在许多不足之处：体积比较大、容易磨损、易被腐蚀等等。
并且托辊的工作环境相对比较恶劣，其本身的构造也不完美，需要不断优化托辊的结构，提高托辊的使用性能。
1.目前，国内使用的皮带输送机托辊有以下列几种典型结构：（1）原国产皮带输送机托辊（图一）该托辊使用铸铁轴承座，承载能力突出，其性能不低于HT150。
轴承座与管体采取过赢配合。
轴承座内外径及安装轴承座管体端部止口均需精加工，需专用设备及工装辅助加工才能保证良好的装配精度。
其密封形式为非接触式迷宫密封，使用尼龙材质。
密封内圈以低过盈度装配在轴上，密封外圈装配在轴承座内孔上，并利用轴用挡圈安装在轴上防止轴向窜动。
该托辊结构简单，易于装配与维护，无需焊接工艺及设备，正常工况下的运行阻力系数一般，使用寿命大于等于6000小时左右。
图一（2）国外皮带输送机普通托辊（图二）该托辊使用冲压工艺轴承座，重量较铸件轴承座大幅降低，并因此减少旋转运行阻力。
皮带输送机托辊规格型号技术参数表托辊的作用是支撑输送带和物料重量。
托辊运转必须灵活可靠。
减少输送带同托辊的摩擦力，对占输送机总成本25%以上的输送带的寿命起着关键作用。
虽然托辊在带式输送机中是一个较小部件，结构并不复杂，但制造出高质量的托辊并非易事。
托辊是带式输送机的重要部件，种类多，数量大。
作用是支承皮带，减少皮带运行阻力，并使皮带的垂直度不超过一定限度以保证皮带平稳地运行。
托辊按其用途分类为调心托辊、缓冲托辊、槽形托辊、平行托辊。
调心托辊的作用是纠正带式输送机的跑偏，通常输送机的重载段上安装回转式槽形调心托辊，空载段上安装平行调心托辊。
缓冲托辊是根据实际情况应用于机尾架上的，受料时，可以降低物料对皮带的冲击，有利于沿长皮带的使用寿命。
槽形托辊一般由两个侧托辊和一个平托辊组成，槽角度一般为30度，对于可拆卸式的带式输送机，槽形托辊的三个托辊互相铰接在一起，故称铰接托辊。
平行托辊一般为一个长辊，它安装在承受压力的下端故称下托辊。
37700G4119.67 3.2 38750G41210.37 3.2 39800G41310.83 3.2 40950G41512.78 3.2 411150G41915.20 3.2 421400G42118.11 3.2 431600G42320.70 3.244133250G503 6.0646305/C4251881745315G5047.124 46380G5058.234 47465G5069.624 48530G50810.714 49600G50911.864 50670G51012.954 51700G51113.534 52750G51214.264 53800G51315.174 54900G51416.774 55950G51517.664 561000G51618.364 571100G51820.004 581150G51920.984 591250G52022.484 601400G52125.004 611600G52328.484 621800G52431.584 632000G52534.904 642200G52638.264 652500G52743.24466159315G60410.39 4.56306/C4302281767380G60511.87 4.5 68465G60613.80 4.5 69530G60815.27 4.5 70600G60916.86 4.5 71670G61018.35 4.5 72700G61119.13 4.5 73750G61220.16 4.5 74800G61321.40 4.5 75900G61423.58 4.5 76950G61524.70 4.5 771000G61625.86 4.5 781100G61828.06 4.5 791150G61929.34 4.5 801250G62031.51 4.5 811400G62135.02 4.5 821600G62339.56 4.5 831800G62444.00 4.5 842000G62548.53 4.5 852200G62653.00 4.5 862500G62759.91 4.5 872800G62866.65 4.588194600G70926.2056407/C43526102089670G71028.505 90750G71231.205 91800G71332.805 92900G71436.105 931000G71639.405 941100G71842.705 951250G72047.605 961400G72152.605 971800G72465.705 982000G72572.605 992200G72678.805 1002500G72788.705。

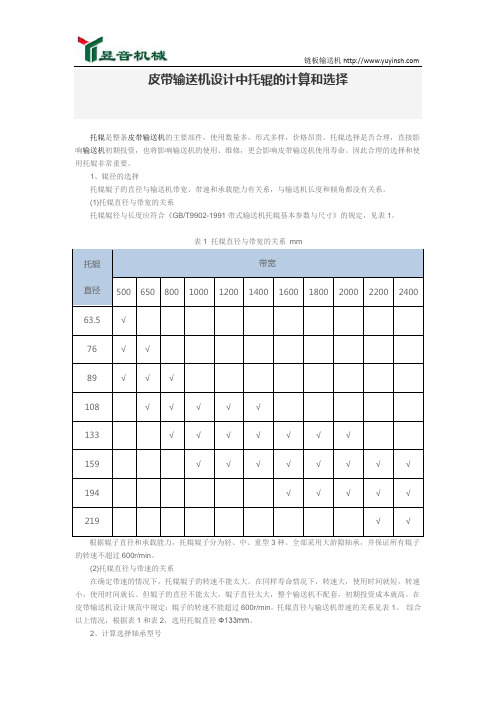

带式输送机托辊尺寸参数
托辊的尺寸参数主要包括直径、宽度、轴承间距等。
托辊的直径是指托辊转动时，通过轮缘中心点的直线距离。
托辊的直径一般根据输送物料的性质、输送能力和输送距离等因素来确定。
一般情况下，输送大颗粒物料的托辊直径较大，这样可以减少物料对托辊的影响和阻力。
同时，托辊的直径也会影响输送带的弯曲半径，直径较大的托辊可以降低带式输送机的弯曲半径，减少对输送带的磨损。
常见的托辊直径有￠60、￠76、￠89、￠108等。
托辊的宽度指的是托辊的滚筒宽度，也就是输送带支撑部分的长度。
托辊的宽度一般根据带式输送机的带宽、带型、托辊间距和物料性质等因素来确定。
一般情况下，托辊的宽度应略小于带宽，这样可以避免物料从带式输送机侧面溢出，并保证物料的稳定输送。
如果托辊的宽度过大，会增加输送带的摩擦阻力，降低输送效率。
常见的托辊宽度有500mm、
650mm、800mm等。
托辊的轴承间距是指相邻托辊的轴承中心之间的水平距离。
托辊的轴承间距需要根据物料的性质和输送带的张力来确定。
一般情况下，托辊的轴承间距应适当，不宜过大或过小。
如果托辊的轴承间距过大，会造成输送带的下陷和松弛，影响输送效果；如果托辊的轴承间距过小，会增加输送带的张力，增大动力消耗。
常见的托辊轴承间距有300mm、400mm、500mm等。
总之，托辊的尺寸参数对带式输送机的输送效果和使用寿命有着重要的影响。
在实际使用中，需要根据具体的工况和物料性质进行合理的选择和设计，以确保带式输送机的正常运行和高效输送。
煤矿主斜井带式输送机选型设计分析主斜井带式输送机是现代化矿井生产中的关键环节，其重要性不言而喻，结合某矿井的开拓条件，应用简化计算方法快速准确的计算带式输送机选型所需的主要技术参数，为其选型设计提供依据，以保证主斜井带式输送机提升能力满足矿井生产能力的需要。
标签：带式运输机；选型；技术参数TB1前言由于带式输送机具有运量大、效率高、成本低、事故少、管理维护简单、易于实现集中控制和自动化，已被广泛应用于国内大中型现代化矿井中，能保证矿井持续、稳定、安全、高效生产。
主斜井带式输送机是现代化矿井生产中的关键环节，也是决定矿井生产能力的关键。
因此，对矿井主斜井带式输送机的选型除保证安全可靠性、技术先进性之外，还应考虑经济合理性因素。
2设计基础资料某大型矿井设计生产能力10.0Mt/a，主斜井井口标高+950m，井底标高+561m，井筒倾角16°，斜长1412m。
工作制度：年工作日330d，日净提升时间16h。
井下设井底煤仓（容量2000t，1个），输送物料为原煤。
3主斜井带式输送机主要技术参数的确定3.1输送量的确定根据生产能力计算公式：Q=A·K/M·N=10.0×106×1.15÷（330×16）=2178t/h经计算，主斜井带式输送机小时输送能力Q=2178t/h既可满足矿井10.0Mt/a 的生产能力，结合采煤工作面最大瞬间产量及大巷运输能力3000t/h的要求，为保证井下煤流系统连续和正常运输，确定主斜井带式输送机输送能力Q=3000t/h。
3.2带宽、带速的确定对于带式输送机而言，带宽和带速是非常重要的两个参数，选用合理的带宽和带速能使带式输送机的运行更加经济、可靠。
增加带宽可以保证输送量的要求，但势必增加井筒断面，增加初期投资；提高带速对降低井巷工程费用比较有利，带速愈高，物料单位长度质量愈小，所需胶带强度愈低，减速器功率传动比减小，整机设备费用减低。

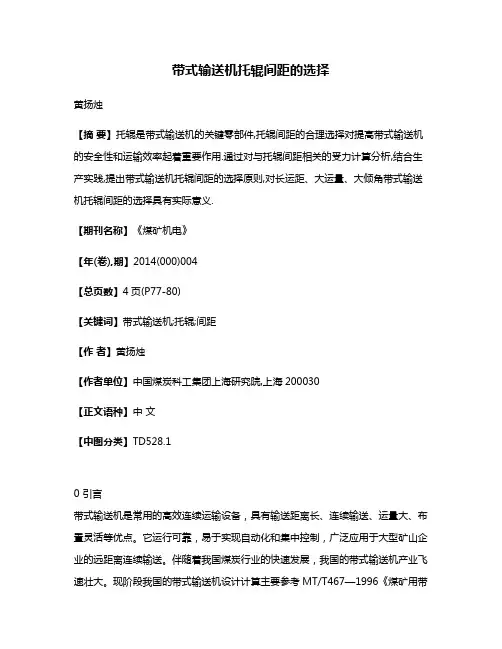

带式输送机托辊间距的选择黄扬烛【摘要】托辊是带式输送机的关键零部件,托辊间距的合理选择对提高带式输送机的安全性和运输效率起着重要作用.通过对与托辊间距相关的受力计算分析,结合生产实践,提出带式输送机托辊间距的选择原则,对长运距、大运量、大倾角带式输送机托辊间距的选择具有实际意义.【期刊名称】《煤矿机电》【年(卷),期】2014(000)004【总页数】4页(P77-80)【关键词】带式输送机;托辊;间距【作者】黄扬烛【作者单位】中国煤炭科工集团上海研究院,上海200030【正文语种】中文【中图分类】TD528.10 引言带式输送机是常用的高效连续运输设备，具有输送距离长、连续输送、运量大、布置灵活等优点。
它运行可靠，易于实现自动化和集中控制，广泛应用于大型矿山企业的远距离连续输送。
伴随着我国煤炭行业的快速发展，我国的带式输送机产业飞速壮大。
现阶段我国的带式输送机设计计算主要参考MT/T467—1996《煤矿用带式输送机设计计算》。
在现行的标准中，对于带式输送机托辊间距的确定主要依据是托辊的承载能力及带式输送机运行过程中的垂度条件。
现阶段国内比较通用的托辊布置方式通常为等距离布置方式，一般选用1.2 m及1.5 m两种距离布置。
特殊情况下，如过渡凸弧段，会减小托辊间距(如600 mm)，以优化受力情况。
伴随着长距离带式输送机的大量应用，合理的确定托辊间距对带式输送机的设计计算结果及整机造价具有重要的意义。
由于托辊间距的选择受众多因素影响，本文仅从带式输送机受力方面对托辊间距选择做出分析。
1 与托辊间距相关的受力计算根据现行的带式输送机设计计算方法，托辊间距的选择主要影响以下几个方面的计算结果。
1)带式输送机阻力承载分支阻力F0为:回空分支阻力Fu为:2)托辊动载荷计算承载分支受力为:回空分支受力为:3)垂度条件计算承载分支垂度条件张力S0min为:回空分支垂度条件张力Sumin为:式中，C为附加阻力系数;f为模拟摩擦因数;L为带式输送机长度，m;g为重力加速度，9.8 m/s;G0、Gu为承载分支及回空分支托辊组旋转部分质量，kg;a0、au为承载分支及回空分支托辊组间距，m;q0为每米输送带质量，kg;q为每米物料质量，kg;β为带式输送机倾角;h为带式输送机提升高度，m;e为托辊载荷系数;fs为托辊运行系数;fd为托辊冲击系数;fa为托辊工况系数。
关于带式输送机的设计一，圆周驱动力：F uFu=CF H+Fs1+Fs2+Fst式中：C—与机长有关的系数，一般C≮1.02.F H=0.2943L〔q′+q″+(2q。
+q)Cosβ〕(下运时为0.11772L)Fs1=Fε+Fgl对于等长前倾上托辊： Fε=0.08988CεL(q。
+q)Cosβ对于等长前倾下托辊： Fε=0.08851Lq。
CosβCε-槽形系数δ=30° Cε=0.40 δ=35°Cε=0.43δ=45° Cε=0.50导料阻力Fgl=6.867Iv²ρl/v²b² ( Iv=Q/3600*ρ) Fs2=n*Fr+Fa (n为清扫器数量，一个空段≈1.5个头部清扫) 清扫阻力Fr=60000A 卸料阻力 Fa=1500BFst=qgH=qgLSinβ二，输送带张力1，不打滑条件：Fmin≥1.5Fu/eμα-12，垂度条件：GB/T17119-1997(ISO5048:1989)承载段：Smin≥147.15(q+q。
)回程段：Smin≥367.975q。
MT/T467-1996承载段：Smin≥91.97(q+q。
)Cosβ回程段：Smin≥183.94q。
Cosβ3, 传动滚筒（单传动）合力：Fn=Fumax+2Fmin三，功率1，传动滚筒轴功率：P A=F U*V/1000 kw2，电动机功率： GB/T17119-1997 ISO5048:1989⑴电动工况：P M=1.23P A（单电机驱动）P M=1.368P A(多电机驱动)⑵发电工况：P M=P A(单电机驱动) P M=1.14P A (多电机驱动) 3，电动机功率： MT/T467-1996⑴电动工况：P M=1.4145P A(单机驱动) P M=1.5732P A(多机驱动)⑵发电工况：P M=1.15P A ( 单机驱动) P M=1.311P A（多机驱动）四，输送带选择 m≥〔m〕m=Sn/Smax 〔m〕=m。
DTII型固定式带式输送机设计选型手册第一部分 DT?型固定带式输送机的选用及计算 1.部件的选用 1.1 输送带1.1.1输送带是输送机中的曳引构件和承载构件。
本系列带式输送机采用普通型输送带。
抗拉体(芯层)有棉帆布、尼布帆布、聚酯帆布和钢丝绳芯。
DT?型系列设计中考虑的输送带规格和技术参数见表1和表2。
表1帆布输送规格及技术参数(参考值)伸长率覆盖胶厚度/质量抗拉体输送带扯断强度每层厚度每层质量带宽范围 (定负荷) 层数范围 mm/kg/m2材料型号 N/mm层 mm kg/m2 mm 上下棉帆布 CC-56 56 1.5 1.36 1..52 5001400 38 1.5/1.70 NN-100 100 1.0 1.02 1.52 5001200 24 NN-150 150 1.1 1.12 1.52 6501600 36 3.0/3.401.5/1.70尼龙帆布 NN-200200 1.2 1.22 1.52 6501800 36 NN-250 250 1.3 1.32 1.52 6502200 364.5/5.10 NN-300300 1.4 1.42 1.52 6502200 36 FP-100 100 1.2 1.22 1.5 5001000 246.0/6.80 3.0/3.40聚酯帆布 EP-200 200 1.3 1.32 1.5 6502200 36 EP-300 300 1.5 1.52 1.5 6502200 36 8.0/9.50 表2 钢丝绳芯输送带规格及技术参数(参考值) 规格，mm 630 800 10001250 1600 2000 2500 3150 4000 4500 5000 项目纵向拉伸强度 630 800 1000 12501600 2000 2500 3150 4000 4500 5000 N/mm 钢丝绳最大直径 3.0 3.5 4.0 4.5 5.0 6.07.5 8.1 8.6 9.1 10 mm 钢丝绳间距 10 10 12 12 12 12 15 15 17 17 18 mm 带厚 13 1416 17 17 20 22 25 25 30 30 mm 上覆盖胶厚度 5 5 6 6 6 8 8 8 8 10 10 mm 下覆盖胶宽，mm 钢丝绳根数 800 75 75 63 63 63 63 厚度 5 5 6 6 6 8 8 8 8 10 10 mm 带50 50 1000 95 95 79 79 79 79 64 64 56 57 53 1200 113 113 94 94 94 94 76 76 68 68 641400 113 113 111 111 111 111 89 89 79 80 75 1600 151 151 126 126 126 126 101 10191 91 85 1800 171 143 143 143 143 114 114 103 102 96 2000 159 159 159 159 128 128114 114 107 2200 176 176 176 176 141 141 125 125 118 2400 192 192 192 192 153 153136 136 129输送带质量，kg/m2 19 20.5 23.1 24.7 27 34 36.8 42 49 53 58 1.1.2帆布带的许用层数:各种帆布带的最小、最大许用层数见表3。
托辊选用指南1. 概述作为带式输送机的主要部件—托辊，均布在带式输送机皮带下面，主要用来托起皮带和承受载荷。
缓冲、调偏、清扫皮带也是它的主要功能。
因此它的质量好坏和正确选用，对整条带式输送机的使用寿命、安全稳定运行及能源消耗起着重要作用。
本手册选用指南推荐的托辊适用于带宽为500～2400 的普通带式输送机和高速度、大容量、长距离的高强度带式输送机。
广泛地用于冶金、煤炭、水电、建材、化工、港口、码头等部门，可以输送堆积容量为0.5～2.5t/m³的各种块状、粒状、散状物料和成件物品。
2. 托辊的分类2.1 按用途分类：分类类型槽型托辊槽型前倾托辊承载托辊过渡托辊缓冲托辊调心托辊平行上托辊平形下托辊V 型托辊、V 型前倾托辊、反V 型托辊V 型梳形托辊、平型梳形托辊、螺旋托辊摩擦下调心托辊锥形下调心托辊2.2 按使用环境分类：分类普通环境类型普通钢制托辊不锈钢托辊特殊环境热浸锌托辊超音速喷铝涂层托辊耐磨铸铁托辊超高分子量聚乙稀托辊耐磨陶瓷托辊尼龙托辊包胶托辊酚醛树脂托辊粘沙耐磨托辊适用范围广泛使用于一般环境中工作的输送机。
有特殊要求，如食品、医药的输送机上或一般输送机的除铁器下方，防止托辊被除铁器吸起。
适用于海洋气候，有对钢铁有腐蚀性气体及强紫外线环境。
适用于耐酸碱、耐油,耐腐蚀，温度变化大的露天场所。
用于粉尘较大、腐蚀性较强、磨损较大的场所作为普通金属托辊的更新换代产品，广泛应用在粉尘较大、腐蚀性较强的场所。
耐酸、耐碱、抗氧化、耐磨损，特别适用于冶金行业上粉尘多及环境恶劣的场所广泛应用在摩擦较大、腐蚀性较强的场所。
用于摩擦较大、腐蚀性较强场所输送机受料点的缓冲。
用于摩擦大、淋水工况环境。
用于一般摩擦很大的带式输送机。
适用范围主要用来承载输送带及输送带上所载物料。
用来承载输送带和输送带上所载物料，并防止输送带跑偏。
用来降低输送带的边缘应力，避免撒料情况发生。
装在输送机的受料点，用来缓冲物料落下时对输送机的冲击，用来当输送带偏离中心线时对输送带纠偏，从而防止输送带损伤。
