桥梁工程桥梁的设计设计荷载

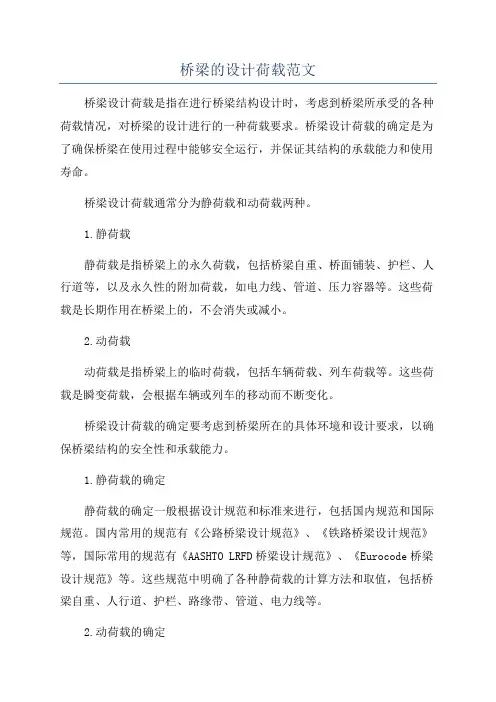

桥梁的设计荷载范文桥梁设计荷载是指在进行桥梁结构设计时，考虑到桥梁所承受的各种荷载情况，对桥梁的设计进行的一种荷载要求。

桥梁设计荷载的确定是为了确保桥梁在使用过程中能够安全运行，并保证其结构的承载能力和使用寿命。

桥梁设计荷载通常分为静荷载和动荷载两种。

1.静荷载静荷载是指桥梁上的永久荷载，包括桥梁自重、桥面铺装、护栏、人行道等，以及永久性的附加荷载，如电力线、管道、压力容器等。

这些荷载是长期作用在桥梁上的，不会消失或减小。

2.动荷载动荷载是指桥梁上的临时荷载，包括车辆荷载、列车荷载等。

这些荷载是瞬变荷载，会根据车辆或列车的移动而不断变化。

桥梁设计荷载的确定要考虑到桥梁所在的具体环境和设计要求，以确保桥梁结构的安全性和承载能力。

1.静荷载的确定静荷载的确定一般根据设计规范和标准来进行，包括国内规范和国际规范。

国内常用的规范有《公路桥梁设计规范》、《铁路桥梁设计规范》等，国际常用的规范有《AASHTO LRFD桥梁设计规范》、《Eurocode桥梁设计规范》等。

这些规范中明确了各种静荷载的计算方法和取值，包括桥梁自重、人行道、护栏、路缘带、管道、电力线等。

2.动荷载的确定动荷载主要考虑车辆荷载和列车荷载。

车辆荷载是指桥梁上通过的各类车辆产生的荷载，主要根据当地的交通流量和车辆类型来确定。

列车荷载是指桥梁上通过的火车产生的荷载，主要根据列车类型、列车长度和列车动力等因素来确定。

车辆荷载和列车荷载的计算可以通过实测及统计分析，也可以通过模拟计算和计算机仿真进行。

为了更加准确地确定桥梁设计荷载1.桥梁所在地的地质和地形条件。

不同地质和地形条件下，桥梁所承受的荷载情况会有所不同。

2.桥梁所处的环境条件。

包括气候、温度、风速、震动等，这些因素都会对桥梁的荷载产生影响。

3.桥梁结构的特点和材料性能。

不同类型的桥梁结构和不同材料的特性会影响桥梁的荷载承载能力。

通过综合考虑这些因素，工程师可以确定适当的设计荷载，并进行桥梁的设计计算和结构选型，以确保桥梁的安全可靠性和使用寿命。

桥梁的设计荷载及荷载组合（1）如图:一、桥梁的设计荷载选定荷载和进行荷载分析是比结构分析更为重要的问题。

因为它关系到桥梁结构在它的设计使用期限内的安全和桥梁建设费用的合理投资。

近年来，由于交通量的不断增加，大型超重车辆的不断出现，风载、地震荷载的重要性愈显突出等，导致实际与可能作用在桥梁结构上的荷载越来越复杂，这就为桥梁荷载的选定和分析造成了困难，常因初始设计荷载选定的滞后，而造成桥梁早期破坏或加固。

我国现行的公路桥涵设计通用规范（JTJ021-85）中，将作用在桥梁上的荷载分为三大类：1．永久荷载（恒载）在设计使用期内，其值不随时间变化，或其变化与平均值相比可以忽略不计的荷载。

它包括结构重力、预加应力、土的重力及侧压力、混凝土收缩及徐变影响力，基础变位影响力和水的浮力。

2．可变荷载（活载）在设计使用期内，其值随时间变化，且其变化与平均值相比不可忽略的荷载。

按其对桥涵结构的影响程度，又分为基本可变荷载和其他可变荷载。

基本可变荷载包括汽车荷载及其引起的冲击力，平板挂车（或履带车）荷载，人群荷载，离心力，以及所有车辆所引起的土侧压力。

其他可变荷载包括汽车制动力，风力，流水压力，冰压力，温度影响力和支座摩阻力。

3．偶然荷载在设计使用期内，不一定出现，但一旦出现其值很大且持续时间较短的荷载，它包括船只或漂浮物撞击力，地震作用。

下面具体讲述各种荷载的意义：（一）永久荷载结构物的重力及桥面铺装、附属设备等外加重力均属结构重力，可按照结构的实际体积或设计时所假定的体积与材料密度计算。

作用在墩台上的土重力，土侧压力可参照《公路桥涵通用规范》（JTJ021-85）附录一、二和《公路桥涵地基与基础设计规范》（JTJ024-85）附录二中规定计算。

对于预应力混凝土结构，预加应力在结构使用阶段设计时，应作为永久荷载计算其效应，计算时应考虑相应阶段的预应力损失；在结构承载能力极限状态设计时，预应力不作为荷载，而将预应力筋作为普通钢筋计入结构抗力。

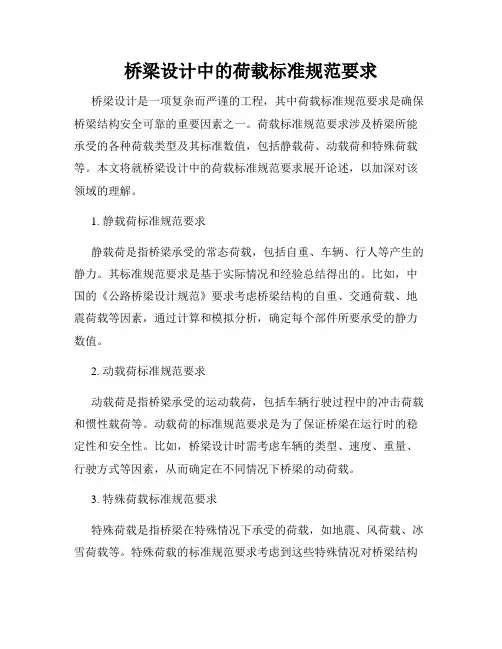

桥梁设计中的荷载标准规范要求桥梁设计是一项复杂而严谨的工程，其中荷载标准规范要求是确保桥梁结构安全可靠的重要因素之一。

荷载标准规范要求涉及桥梁所能承受的各种荷载类型及其标准数值，包括静载荷、动载荷和特殊荷载等。

本文将就桥梁设计中的荷载标准规范要求展开论述，以加深对该领域的理解。

1. 静载荷标准规范要求静载荷是指桥梁承受的常态荷载，包括自重、车辆、行人等产生的静力。

其标准规范要求是基于实际情况和经验总结得出的。

比如，中国的《公路桥梁设计规范》要求考虑桥梁结构的自重、交通荷载、地震荷载等因素，通过计算和模拟分析，确定每个部件所要承受的静力数值。

2. 动载荷标准规范要求动载荷是指桥梁承受的运动载荷，包括车辆行驶过程中的冲击荷载和惯性载荷等。

动载荷的标准规范要求是为了保证桥梁在运行时的稳定性和安全性。

比如，桥梁设计时需考虑车辆的类型、速度、重量、行驶方式等因素，从而确定在不同情况下桥梁的动荷载。

3. 特殊荷载标准规范要求特殊荷载是指桥梁在特殊情况下承受的荷载，如地震、风荷载、冰雪荷载等。

特殊荷载的标准规范要求考虑到这些特殊情况对桥梁结构的影响，保证其在极端条件下的安全性。

例如，地震荷载要求根据桥梁所在地的地震烈度等级和地震波参数，进行抗震设计和荷载计算。

4. 荷载标准规范的更新与发展荷载标准规范的更新与发展是桥梁设计领域的重要方向之一。

随着科技的发展和设计理论的不断完善，荷载标准规范会不断进行修订和更新。

这样可以更好地适应不同地区的桥梁设计需求，并提高桥梁结构的可靠性和耐久性。

总结起来，桥梁设计中的荷载标准规范要求是确保桥梁结构安全可靠的基础。

静载荷、动载荷和特殊荷载等不同类型的荷载标准规范要求将不同情况下的荷载进行了科学合理的计算与分析。

荷载标准规范的更新与发展则是应对不断变化的设计需求，提高桥梁结构的性能和可持续发展的重要手段。

通过严格遵循荷载标准规范要求，我们可以建造更加安全、可靠的桥梁，保障桥梁的正常使用和行车安全。

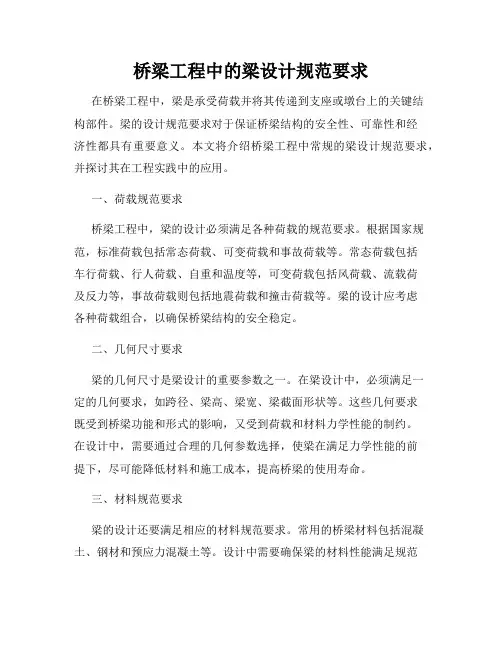

桥梁工程中的梁设计规范要求在桥梁工程中，梁是承受荷载并将其传递到支座或墩台上的关键结构部件。

梁的设计规范要求对于保证桥梁结构的安全性、可靠性和经济性都具有重要意义。

本文将介绍桥梁工程中常规的梁设计规范要求，并探讨其在工程实践中的应用。

一、荷载规范要求桥梁工程中，梁的设计必须满足各种荷载的规范要求。

根据国家规范，标准荷载包括常态荷载、可变荷载和事故荷载等。

常态荷载包括车行荷载、行人荷载、自重和温度等，可变荷载包括风荷载、流载荷及反力等，事故荷载则包括地震荷载和撞击荷载等。

梁的设计应考虑各种荷载组合，以确保桥梁结构的安全稳定。

二、几何尺寸要求梁的几何尺寸是梁设计的重要参数之一。

在梁设计中，必须满足一定的几何要求，如跨径、梁高、梁宽、梁截面形状等。

这些几何要求既受到桥梁功能和形式的影响，又受到荷载和材料力学性能的制约。

在设计中，需要通过合理的几何参数选择，使梁在满足力学性能的前提下，尽可能降低材料和施工成本，提高桥梁的使用寿命。

三、材料规范要求梁的设计还要满足相应的材料规范要求。

常用的桥梁材料包括混凝土、钢材和预应力混凝土等。

设计中需要确保梁的材料性能满足规范要求，如强度、韧性、疲劳性能等。

对于预应力混凝土梁，还需要进行预应力设计，以提高梁的抗裂性能和承载能力。

四、变形和振动要求梁的设计还需要考虑其变形和振动性能。

变形要求是指梁在荷载作用下的变形能否满足规范要求，如挠度和沉降等。

振动要求是指梁在自然频率和谐振条件下的振动能否满足规范要求，如避免共振、抑制振动幅值等。

梁的设计需要通过结构分析和计算，确保其变形和振动性能处于合理范围，以提供良好的桥梁运行条件。

五、施工规范要求梁的设计还要满足相应的施工规范要求。

在梁的施工过程中，需要根据实际情况进行工艺设计、施工研究和施工组织等。

梁的设计应考虑到施工时的方便性和安全性，同时还要满足相关施工规范和标准，以确保梁的施工质量和工期的控制。

总结起来，桥梁工程中的梁设计规范要求包括荷载规范要求、几何尺寸要求、材料规范要求、变形和振动要求以及施工规范要求等。

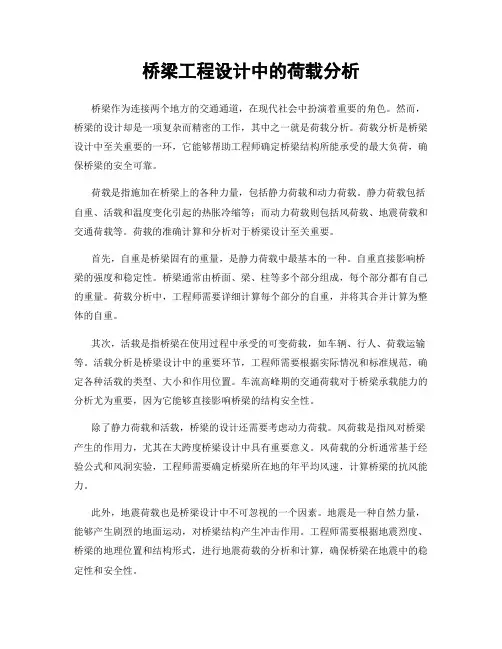

桥梁工程设计中的荷载分析桥梁作为连接两个地方的交通通道，在现代社会中扮演着重要的角色。

然而，桥梁的设计却是一项复杂而精密的工作，其中之一就是荷载分析。

荷载分析是桥梁设计中至关重要的一环，它能够帮助工程师确定桥梁结构所能承受的最大负荷，确保桥梁的安全可靠。

荷载是指施加在桥梁上的各种力量，包括静力荷载和动力荷载。

静力荷载包括自重、活载和温度变化引起的热胀冷缩等；而动力荷载则包括风荷载、地震荷载和交通荷载等。

荷载的准确计算和分析对于桥梁设计至关重要。

首先，自重是桥梁固有的重量，是静力荷载中最基本的一种。

自重直接影响桥梁的强度和稳定性。

桥梁通常由桥面、梁、柱等多个部分组成，每个部分都有自己的重量。

荷载分析中，工程师需要详细计算每个部分的自重，并将其合并计算为整体的自重。

其次，活载是指桥梁在使用过程中承受的可变荷载，如车辆、行人、荷载运输等。

活载分析是桥梁设计中的重要环节，工程师需要根据实际情况和标准规范，确定各种活载的类型、大小和作用位置。

车流高峰期的交通荷载对于桥梁承载能力的分析尤为重要，因为它能够直接影响桥梁的结构安全性。

除了静力荷载和活载，桥梁的设计还需要考虑动力荷载。

风荷载是指风对桥梁产生的作用力，尤其在大跨度桥梁设计中具有重要意义。

风荷载的分析通常基于经验公式和风洞实验，工程师需要确定桥梁所在地的年平均风速，计算桥梁的抗风能力。

此外，地震荷载也是桥梁设计中不可忽视的一个因素。

地震是一种自然力量，能够产生剧烈的地面运动，对桥梁结构产生冲击作用。

工程师需要根据地震烈度、桥梁的地理位置和结构形式，进行地震荷载的分析和计算，确保桥梁在地震中的稳定性和安全性。

荷载分析是桥梁设计过程中的关键环节，它涉及到多学科的知识和专业工具的运用。

工程师需要掌握结构力学、材料力学、土木工程等多个学科的知识，运用计算机辅助设计软件进行荷载分析。

同时，工程师还需要借助实验室测试和观察等手段，对荷载的实际情况进行验证和修正。

桥梁工程中的荷载标准与设计规范要求近年来，随着城市发展和交通建设的不断推进，桥梁工程在我们生活中的地位变得越来越重要。

而在桥梁的设计与建设过程中，荷载标准与设计规范要求起着至关重要的作用。

本文将从荷载标准和设计规范两个方面来探讨桥梁工程中的要求。

一、荷载标准的重要性和类型荷载标准是指参与桥梁设计与建设过程中所需考虑的各种外部荷载。

这些荷载可能来自于自然环境、交通运输工具、人员聚集等因素。

荷载标准的制定可以确保桥梁结构的安全性和可靠性。

下面是一些常见的荷载类型：1. 死载：桥梁结构本身的重量及固定荷载，如桥梁自身结构、护栏、道路铺装等。

2. 活载：主要包括交通载荷，如汽车、火车、行人等。

交通载荷是桥梁设计中最重要的荷载之一，需要根据实际使用情况和设计标准进行合理的考虑。

3. 风荷载：桥梁结构在风力作用下产生的荷载。

因为桥梁是一个相当大且开放的结构，风荷载的考虑尤为重要。

4. 温度荷载：随着气温变化，桥梁结构会因热胀冷缩而产生荷载。

5. 地震荷载：地震是一种不可预测的自然灾害，对桥梁结构安全性提出了严峻的挑战。

因此，地震荷载的考虑也是桥梁设计中必不可少的一部分。

二、设计规范的要求设计规范是指在桥梁设计阶段需要遵循的相关规则和指南。

设计规范的目的是为了确保桥梁结构的安全性和可靠性，并使得不同设计单位之间的设计结果具有可比性。

设计规范通常包括以下几个方面的要求：1. 荷载标准：设计规范会明确规定桥梁设计中所需考虑的各类荷载及其标准值。

这些标准值会根据不同的桥梁类型、跨度和使用条件等进行具体的调整。

2. 结构安全性要求：设计规范会要求桥梁结构在正常使用和异常情况下都能满足一定的安全性要求。

比如，桥梁的承载能力、挠度限值、疲劳寿命等指标都需要在设计中进行合理的考虑。

3. 施工与检测要求：设计规范也会涉及桥梁工程的施工和检测要求。

这些要求包括工程施工的工艺、质量控制要求，以及工程建成后的定期检测与维护等。

4. 材料选用与使用：设计规范还会规定桥梁建设中所使用的各类材料的选用要求和使用限制。

桥梁的设计荷载2.1.1 公路桥涵的汽车荷载《公路桥涵设计通用规范》（JDG D60-2004）将公路桥梁汽车荷载分为公路-Ⅰ级和公路-Ⅱ级两个等级。

汽车荷载由车道荷载和车辆荷载组成。

车道荷载由均布荷载和集中荷载组成。

桥梁结构的整体计算采用车道荷载：桥梁结构的局部加载、涵洞、桥台和挡土墙土压力等的计算采用车辆荷载。

车道荷载与车辆荷载的作用不得叠加。

车道荷载的计算图式如图2-3所示。

图2-3 公路桥梁车道荷载公路-Ⅰ级车道荷载的均布荷载标准值为＝10.5kN/m，集中荷载标准值按表 2-4选取：k q k P 表2-4 公路桥梁集中荷载标准值计算跨径集中荷载标准值k P 备注5m ≤L480kN m 305m <<L采用直线内插求得50m ≥L360kN计算剪力效应时，上述荷载标准值应乘以1.2的系数。

公路-Ⅱ级车道荷载的均布荷载标准值和集中荷载标准值为公路-Ⅰ级车道荷载的0.75倍。

车道荷载的均布荷载标准值应满布于使结构产生最不利效应的同号影响线上，集中荷载标准值只作用于相应影响线中一个影响线峰值处。

k q k P 公路桥梁车辆荷载的立面、平面尺寸如图2-4，其主要技术指标规定如表2-5。

公路-Ⅰ级和公路-Ⅱ级汽车荷载采用相同的车辆荷载标准值。

(a) 立面 (b) 平面 图2-4 公路桥梁车辆荷载布置图(单位：kN.m) 表2-5 公路桥梁车辆荷载主要技术指标项 目 单 位 技 术 指 标项 目 单 位 技 术 指 标车辆重力标准值 kN 550 轮距m 1.8 前轴重力标准值 kN 30 前轮着地宽度及长度 m 0.3×0.2 中轴重力标准值kN2×120中、后轮着地宽度及长度m0.6×0.2后轴重力标准值kN 2×140 车辆外形尺寸(长×宽)m 15×2.5轴距m3+1.4+7+1.4公路工程技术旧标准中把大量、经常出现的汽车荷载排列成车队形式，作为设计荷载，把偶然、个别出现的平板挂车和履带车作为验算荷载。

高速公路桥梁设计中的荷载标准随着交通运输的发展，高速公路桥梁作为重要的交通设施，承担着巨大的交通负荷。

为了确保公路桥梁的安全运行，荷载标准起着至关重要的作用。

本文将就高速公路桥梁设计中的荷载标准进行探讨。

一、桥梁设计中的荷载类型在进行桥梁设计时，需要考虑到各种不同类型的荷载。

其中，静态荷载主要包括自重、传统交通荷载（如汽车、公交车、货车等）以及附加荷载。

动态荷载则是考虑了车流作用时产生的振动荷载，即车辆通过桥梁时引起的动态增加荷载。

此外，还需要考虑特殊荷载，例如风荷载和地震荷载。

二、荷载标准的制定过程荷载标准的制定需要综合考虑桥梁的结构特点和交通状况。

国内外的桥梁设计标准都有所不同，但都是在经过科学研究和实验基础上制定的。

荷载标准制定的过程需要考虑到所需的结构可靠度、运输需求以及经济效益等因素。

同时，需要不断进行更新和修订，以适应日益增长的交通需求和桥梁技术的发展。

三、国内外的荷载标准比较在国内，桥梁设计荷载标准主要由《中华人民共和国公路桥梁设计规范》（简称“规范”）进行规定。

规范根据国内交通实际，综合考虑了静态荷载和动态荷载等多种因素，保证了桥梁的安全性和稳定性。

而在国外，各国的荷载标准会有所差异，但都以美国的《AASHTO LRFD Bridge Design Specifications》和欧洲的《Eurocode2》等为参考。

四、桥梁设计中的荷载标准更新和修订随着交通运输的发展和科学技术的进步，桥梁设计中的荷载标准也需要不断进行更新和修订。

这是为了适应新型交通工具的出现，如高铁、重载货车等，以及新的设计理念和材料使用等方面的发展。

这些更新和修订是基于对桥梁结构的安全和可靠性的进一步研究和验证。

五、荷载标准对桥梁设计的影响荷载标准直接影响着桥梁设计的各个方面，包括桥梁结构形式、材料选择、荷载分析、梁体设计等。

合理的荷载标准能够保证桥梁安全稳定地运行，同时也能够降低成本和提高工程效能。

因此，荷载标准在桥梁设计中起到了至关重要的作用。

桥梁的设计荷载及荷载组合（1）如图:一、桥梁的设计荷载选定荷载和进行荷载分析是比结构分析更为重要的问题。

因为它关系到桥梁结构在它的设计使用期限内的安全和桥梁建设费用的合理投资。

近年来，由于交通量的不断增加，大型超重车辆的不断出现，风载、地震荷载的重要性愈显突出等，导致实际与可能作用在桥梁结构上的荷载越来越复杂，这就为桥梁荷载的选定和分析造成了困难，常因初始设计荷载选定的滞后，而造成桥梁早期破坏或加固。

我国现行的公路桥涵设计通用规范（JTJ021-85）中，将作用在桥梁上的荷载分为三大类：1．永久荷载（恒载）在设计使用期内，其值不随时间变化，或其变化与平均值相比可以忽略不计的荷载。

它包括结构重力、预加应力、土的重力及侧压力、混凝土收缩及徐变影响力，基础变位影响力和水的浮力。

2．可变荷载（活载）在设计使用期内，其值随时间变化，且其变化与平均值相比不可忽略的荷载。

按其对桥涵结构的影响程度，又分为基本可变荷载和其他可变荷载。

基本可变荷载包括汽车荷载及其引起的冲击力，平板挂车（或履带车）荷载，人群荷载，离心力，以及所有车辆所引起的土侧压力。

其他可变荷载包括汽车制动力，风力，流水压力，冰压力，温度影响力和支座摩阻力。

3．偶然荷载在设计使用期内，不一定出现，但一旦出现其值很大且持续时间较短的荷载，它包括船只或漂浮物撞击力，地震作用。

下面具体讲述各种荷载的意义：（一）永久荷载结构物的重力及桥面铺装、附属设备等外加重力均属结构重力，可按照结构的实际体积或设计时所假定的体积与材料密度计算。

作用在墩台上的土重力，土侧压力可参照《公路桥涵通用规范》（JTJ021-85）附录一、二和《公路桥涵地基与基础设计规范》（JTJ024-85）附录二中规定计算。

对于预应力混凝土结构，预加应力在结构使用阶段设计时，应作为永久荷载计算其效应，计算时应考虑相应阶段的预应力损失；在结构承载能力极限状态设计时，预应力不作为荷载，而将预应力筋作为普通钢筋计入结构抗力。

桥梁标准荷载桥梁是连接两个地面之间的重要交通工具，它承载着车辆和行人的重量，同时还要抵抗自然环境的力量。

因此，为确保桥梁的安全和稳定性，桥梁设计师需要考虑并应用标准荷载。

桥梁标准荷载是指在设计桥梁时所考虑的各类负载和荷载。

这些荷载包括静荷载、活荷载、动荷载和环境荷载等。

静荷载是指桥梁本身的重量以及上部结构的自重，这是桥梁设计过程中最基本的荷载。

活荷载通常是指行驶在桥梁上的车辆、行人等引起的变化荷载。

不同类型的车辆和行人产生的活荷载是不同的，因此在设计中要考虑不同种类的活荷载。

在桥梁设计过程中，动荷载也是需要考虑的重要因素。

动荷载主要是指桥梁上行驶的车辆、列车或风吹带来的振动等引起的荷载。

这些荷载是不稳定的，因此在设计桥梁时必须考虑它们对结构的影响。

另一个需要考虑的因素是环境荷载。

环境荷载包括桥梁所处的地理环境、自然灾害等。

例如，台风、地震、暴雨等都可能对桥梁产生较大影响，因此在设计时需要充分考虑这些因素。

为了确保桥梁的安全和稳定性，各个国家和地区都制定了相应的桥梁标准荷载。

这些标准荷载提供了一种保证，确保桥梁能够承受正常使用条件下的负载，减少桥梁倒塌或发生事故的风险。

在中国，桥梁标准荷载参考了国际上的相关规范和标准，同时还考虑了国内实际情况。

中国的桥梁标准荷载分为公路桥梁标准荷载和铁路桥梁标准荷载。

公路桥梁标准荷载包括了不同类型车辆的活荷载、静荷载和动荷载，铁路桥梁标准荷载则考虑了列车的载荷和振动等因素。

这些标准荷载确保了桥梁的安全性，并为设计和施工提供了依据。

除了标准荷载外，桥梁设计师还需要考虑其他因素，如桥梁的结构形式、材料强度等。

同时，桥梁的维护和监测也是确保桥梁安全的重要环节。

总之，桥梁标准荷载是确保桥梁设计安全和稳定的重要因素。

各个国家和地区都制定了相应的标准荷载，用于指导桥梁的设计和施工。

桥梁设计师需要根据特定的桥梁类型和使用条件，考虑不同类型的荷载，并通过合理的设计和材料选择，确保桥梁能够承受正常使用条件下的荷载，并保证人员和交通工具的安全。
