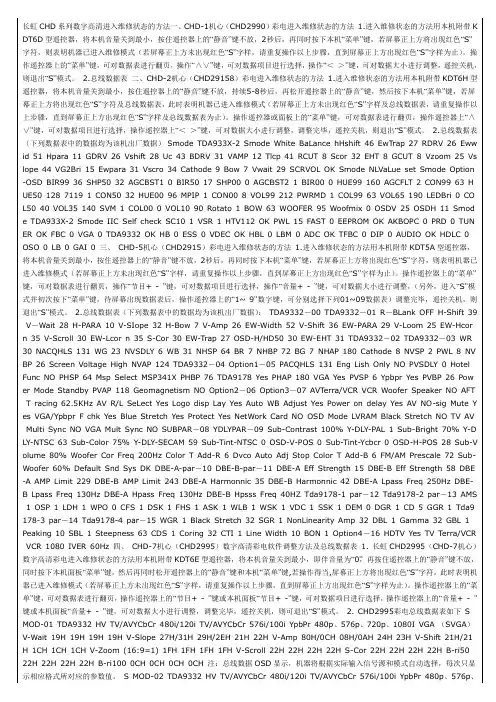

长虹CHD系列数字高清进入维修状态的方法一、CHD-1机心（CHD2990）彩电进入维修状态的方法1.进入维修状态的方法用本机附带K DT6D型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，2秒后，再同时按下本机“菜单”键，若屏幕正上方将出现红色“S”字符，则表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样为止）。
操作遥控器上的“菜单”键，可对数据表进行翻页，操作“∧∨”键，可对数据项目进行选择，操作“＜＞”键，可对数据大小进行调整，遥控关机，则退出“S”模式。
2.总线数据表二、CHD-2机心（CHD29158）彩电进入维修状态的方法1.进入维修状态的方法用本机附带KDT6H型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，持续5-8秒后，再松开遥控器上的“静音”键，然后按下本机“菜单”键，若屏幕正上方将出现红色“S”字符及总线数据表，此时表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样及总线数据表，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样及总线数据表为止）。
操作遥控器或面板上的“菜单”键，可对数据表进行翻页，操作遥控器上“∧∨”键，可对数据项目进行选择，操作遥控器上“＜＞”键，可对数据大小进行调整，调整完毕，遥控关机，则退出“S”模式。
2.总线数据表（下列数据表中的数据均为该机出厂数据）Smode TDA933X-2 Smode White BaLance hHshift 46 EwTrap 27 RDRV 26 Ewwid 5 1 Hpara 11 GDRV 26 Vshift 28 Uc 43 BDRV 31 VAMP 12 Tlcp 41 RCUT 8 Scor 32 EHT 8 GCUT 8 Vzoom 25 Vslope44 VG2Bri 15 Ewpara 31 Vscro 34 Cathode 9 Bow 7 Vwait 29 SCRVOL OK Smode NLVaLue set Smode Option-OSD BIR99 36 SHP50 32 AGCBST1 0 BIR50 17 SHP00 0 AGCBST2 1 BIR00 0 HUE99 160 AGCFLT 2 CON99 63 HUE50 128 7119 1 CON50 32 HUE00 96 MPIP 1 CON00 8 VOL99 212 PWRMD 1 COL99 63 VOL65 190 LEDBri 0 COL50 40 VOL35 140 SVM 1 COL00 0 VOL10 90 Rotato 1 BOW 63 WOOFER 95 Woofmix 0 OSDV 25 OSDH 11 Smode T DA933X-2 Smode IIC Self check SC10 1 VSR 1 HTV112 OK PWL 15 FAST 0 EEPROM OK AKBOPC 0 PRD 0 TUNER OK FBC 0 VGA 0 TDA9332 OK HB 0 ESS 0 VDEC OK HBL 0 LBM 0 ADC OK TFBC 0 DIP 0 AUDIO OK HDLC 0 OSO 0 LB 0 GAI 0 三、CHD-5机心（CHD2915）彩电进入维修状态的方法1.进入维修状态的方法用本机附带KDT5A型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，2秒后，再同时按下本机“菜单”键，若屏幕正上方将出现红色“S”字符，则表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样为止）。
长虹液晶彩电总线调试进入方法在平板电视维修中由于维修需要或需要进行技术性调整，经常需要进入工厂生产模式察看软件版本。
长虹生产的平板电视采用的机芯众多且进入工厂模式方法不一，下面就各种机芯做一简单汇总。
1、LS07机芯：将音量减到0，按住遥控器“静音”键不放再按本机“菜单”进入工厂模式，主子画面交换键退出工厂模式。
在工厂模式下可进行的维修调试操作有上电模式、LOGO开关、各个信号格式的行场中心及幅度等。
（遥控器型号：KLC5B）2、LS/PS08机芯：在主菜单的童锁项下依次输入密码“7”、“定点播放”、“9”、“标题”，遥控关机保存退出。
(遥控器型号：KLC5B)3、LP/PP09机芯：将音量减到0，依次按遥控器上的“静音”、“童锁（或演示）”、“菜单”进入，遥控关机保存退出。
（遥控器型号：KPT9A）4、LS/PS10机芯：在主菜单的童锁项下依次输入密码“7”、“定点播放”、“9”、“标题”，遥控关机保存退出。
(遥控器型号：KLC5B)5、LS/PS12机芯：：在主菜单的童锁项下依次输入密码“7”、（PIP）“图像”、“9”、（PIP）“节目—”，遥控关机保存退出。
(遥控器型号：KPT9A)6、PS13机芯：在主菜单的童锁项下依次输入密码“7”、（PIP）“图像”、“9”、（PIP）“节目—”，遥控关机保存退出。
(遥控器型号：KPT9A)7、LS15机芯：TV主菜单下将音量减为0，按住“静音”键不放三秒钟后同时按本机“菜单”或“TV/A V”键进入工厂模式，遥控关机保存退出。
(遥控器型号：KLC5B)8、LT16机芯：TV/A V菜单下依次快速输入“7”、“演示”、“9”、“扫描”进入，遥控关机保存退出。
（遥控器型号：R48JX）9、PT16机芯：1TV/A V菜单下依次快速输入“1”、“1”、“1”、“1”进入，遥控关机保存退出。
2音量减到0，按住“静音”键不放三秒钟后同时按本机“菜单”键进入工厂模式，遥控关机保存退出。
长虹彩电总线进入及调整方法机心：CN-5CPU：MN1871274机型：‘红双喜’系列的N2516、25N16、29N18、G2516、G2588D、G2588E、N2918、N2918A、N2919、R2116N、R2118N、R2516N、R2518N、R2519N、R2916N、R2918N等进入方法：将CPU（N201）9脚对地短路或在开机时将36脚对地瞬间短路，当屏幕左上角出现红色的‘S’字符时，表示已进入了解维修模式。
调整方法：进入维修模式后，按遥控器上的日历显示键，屏幕上即出现总线调整项目及数据。
反复按遥控器上的背景设置键，可对模式1和模式2项目进行选项；反复按遥控器上的日历显示键，可选择模式1和模式2以外的调整项目。
用遥控器上的音量加减键调整所选项目的数据。
退出方法：调整结束后，用遥控器关机即可退出。
初始化操作：换为新的存储器后，在断电的状态下将CPU9脚接地，然后同时按住控制面板上的频道加键和菜单键，再接通电源开关，此时即可将CPU内的部分数据写入新的存储器，实现对存储器的初始化。
机心：CN-7CPU：TMP87CM38N机型：T2982、R3418T、34ST88、T2981、T2981C、T2981A、T2982A、T2982C、T3418、T3418A、T3419T、T3419PT、R2916T、R2917T、R2919T、R3415T、R3416T等进入方法：在电视机正常收看状态下，先按一次遥控器上的‘静音’键，然后同时按下遥控器上的‘静音’键和控制面板上的‘菜单’键，当屏幕左一角出现‘S’字符时，表示进入了维修模式。
调整方法：1 功能设置进入维修模式后，反复按遥控器上的菜单键，可选择电视机功能项目，通过遥控器上的音量加减键调整所选项目的数据。
2 白平衡调整进入维修模式后，按遥控器上的字符显示键，可进入该项目。
再次连续按字符显示键或项目选择键，可选择白平衡调整项目，用音量加减键电平增减键调整所选项目的数据。
长虹彩电总线进入及调整方法机心：CN-5CPU：MN1871274机型：‘红双喜’系列的N2516、25N16、29N18、G2516、G2588D、G2588E、N2918、N2918A、N2919、 R2116N、R2118N、R2516N、R2518N、R2519N、R2916N、 R2918N等进入方法：将CPU（N201）9脚对地短路或在开机时将36脚对地瞬间短路，当屏幕左上角出现红色的‘S’字符时，表示已进入了解维修模式。
调整方法：进入维修模式后，按遥控器上的日历显示键，屏幕上即出现总线调整项目及数据。
反复按遥控器上的背景设置键，可对模式1和模式2项目进行选项；反复按遥控器上的日历显示键，可选择模式1和模式2以外的调整项目。
用遥控器上的音量加减键调整所选项目的数据。
退出方法：调整结束后，用遥控器关机即可退出。
初始化操作：换为新的存储器后，在断电的状态下将CPU9脚接地，然后同时按住控制面板上的频道加键和菜单键，再接通电源开关，此时即可将CPU内的部分数据写入新的存储器，实现对存储器的初始化。
机心：CN-7CPU：TMP87CM38N机型： T2982、R3418T、34ST88、T2981、T2981C、T2981A、T2982A、T2982C、T3418、 T3418A、T3419T、T3419PT、R2916T、R2917T、R2919T、 R3415T、R3416T等进入方法：在电视机正常收看状态下，先按一次遥控器上的‘静音’键，然后同时按下遥控器上的‘静音’键和控制面板上的‘菜单’键，当屏幕左一角出现‘S’字符时，表示进入了维修模式。
调整方法：1 功能设置进入维修模式后，反复按遥控器上的菜单键，可选择电视机功能项目，通过遥控器上的音量加减键调整所选项目的数据。
2 白平衡调整进入维修模式后，按遥控器上的字符显示键，可进入该项目。
再次连续按字符显示键或项目选择键，可选择白平衡调整项目，用音量加减键电平增减键调整所选项目的数据。
液晶电视维修模式LS06机芯进入和退出工厂模式1、进入工厂模式当在整机断电时同时按下本机【菜单】&【】键，与此同时上电等待开机后，松开【菜单】&【】键，进入工厂设置状态。
按遥控器上【菜单】键和上、下、左、右键进行工厂设置操作。
SATURATION:饱和度 PICTURE MODE:图像模式BRIGHT ;明亮 BACKLIGHT;背光调节2、退出工厂模式 CALIBRATION 校正.按遥控器上【开关】键，让液晶电视进入待机状态，然后再按遥控器上【开关】键开机，退出工厂设置状态。
LS07机芯工厂维修模式参数调整工厂模式介绍：进入工厂模式方法：将音量减至0后，按住遥控器上“静音”键不放，再按本机按键上“菜单”键进入。
按CH+和CH-翻页选择要调整的项。
退出工厂模式方法：按遥控器上“”键，退出工厂模式后要重新开机使之生效。
现将常用调试模式介绍如下，其它皆为设计参数模式，不允许擅自修改！M6快捷键为“语言”键IFPL 调节图像和声音中频信号比列M6快捷键为“语言”键TOP 调节AGC电压M13快捷键为“DVD”键DVD DVD源开关DPF DPF源开关M17LOGO LOGO显示与否BLUEBACK 蓝屏开关M24AUTO 自动校正M25快捷键为“标题”键INIT初始化程序M28快捷键为数字“0”IIC BUS OPEN 放开总线LS08机芯工厂模式设置及注意事项1.进入工厂菜单（1）在TV模式下的主菜单中进入童锁菜单项，按OK调出密码输入框；（2）再通过遥控器，按如下顺序输入： 数字键7，红色键，数字键9，蓝色键，即可进入工厂模式菜单。
进入工厂模式后，会有工厂菜单标志M出现。
2.工厂菜单及其设置⑴ 工厂菜单显示如下图：MIndex: 1HWUC_BRI 0x1F其中字母M表示当前进入了工厂模式，Index后面的数字代表当前调节的索引号，HWUC_BRI表示当前调节项的名称，0X1F表示其数值。
长虹液晶电视屏色失真故障维修实例。
附学习视频。
例1、长虹LT42710FHD人脸部偏红色开机，无论怎么试调亮度、对比度、色度、白平衡，图像脸部始终偏红色，有种油光发亮的感觉，菜单上的字在行末可看到有半边灰白色，有点类似于CRT中图像拖尾的感觉。
怀疑由于屏参不对引起的故障。
首先进入总线：在TV状态下，把音量调为“0”，按遥控器上的“静音”键3s后，再按电视机面板上的“菜单”键，电视机进入维修模式。
找到相应屏参调整项，在“panel-type”项调整显示屏参数，这个面板调整项很多，从l到16，改变全部面板参数，电视机还是不正常，可以排除不是显示屏参数问题。
在维修模式下找到第14项“Factory out”，按“音量+”键，电视机蓝灯闪烁，几秒后电视机关机退出维修模式。
此时按遥控器，电视机蓝灯不闪烁，遥控板不起作用，只有按电视机本机按键的“待机”键，才能开启电视机。
初步判断上屏排线接触无问题，屏参变化的可能性不大。
检测上屏电压12V正常，按压上屏排线，故障不变，怀疑逻辑板损坏。
拆机，发现逻辑板温度很高，板面有焦黄色，隨后检测逻辑板已坏。
该机逻辑板型号为V420H1-C12，最后用一块新同型号的逻辑板代换，图像恢复正常，故障排除。
例2、长虹LT3919P图像层次感不强，背景上有竖线条，并且字符周围也有绿色的竖线条根据已往检修的经验，此类故障多出在帧存储器及电阻排。
因此，首先在路测U700和U600的供电电压正常。
该机的字符产生几乎由U700（GMl501）电路完成，帧存储集成块U600自动调出GMl501内的字符数据，与图像信号一起送入U600内进行暂存，在GMl501中进行处理后变为LVDS信号。
从上述原理分析，该机故障应在U700、U600及它们的外围元器件之中。
本着先外后内的原则，先测U700和U600之间的连接电阻，发现RN706A排阻断路。
更换RN706A后，故障排除。
例3、长虹LT-3712在YPbPr状态下出现彩色异常电视机在YPbPr状态下出现彩色异常故障，可能出在视频控制芯片U105（MST5151A）。
长虹彩电进入总线方法大全型号：长虹NC-3机芯：长虹C3418PN、C3418PS、C3419PN长虹C2939KV C3418PB、C3418K长虹C2939AE、C2939KE、C2939KS：长虹C2919PS、C2919PV C2920PN长虹C2919P、C2919PB、C2919PI,C3418D,C3419PD,C2920,C3418N长虹C2919N, C3939KV1.先按住遥控器上的“F”键和“TV／AV”转换键（注意按“F”时，要尽量向右边按，或者将遥控器内“F”按键处的外边印制板接触点用胶布粘住）。
2.松开“F”和“TV／AV”键，再逐步按遥控器上数字键“1、0、4、8四个键。
若操作得当，屏幕上将显示“M”字符。
3.出现“M”字符后，按“F”和“节目菜单”键（图像调整键），此时屏幕上将出现“M00．M01．M02……”等参数。
对C2919PS，屏幕上将出现“M00－48”字样，对于C2919PV 将出现“M00－50”‟字样。
4.若要改变各参数的大小，则按“音量增／减”键。
5.调整完毕后用遥控关机，则电视机自动退出“M”调试状态。
C3419PD系列彩电调试方法该系列彩电不能用C2919系列的遥控器进行各参数的调整，需用的遥控器型号为K4J，属C2920系列所用。
调试前，将遥控器K4J上的H极管V12断开，即可进行调试。
（1）利用遥控器上的调谐键进入（退出）“M”状态。
（2）用节目增／减键调出各参数，节目增为向前调，节目减为向后调。
（3）利用音量增／减键改变各参数的大小。
（4）在“M”状态下，用数字键“2”进入（退出）“横-”状态。
另外，对于带有“*”字符的参数为生产中调试用，一般情况下不必调整，是出厂前已调试好的参数。
更换CRT后，须重新调整有关改善图像线性的项目CPU型号：TMP47C1638型号：长虹NC-5机芯长虹R2516N,25N16,29N18长虹N2918,N2516,R2918N长虹N2919长虹N2918A长虹G2588D将CPU36脚对地瞬间短路或9 脚对地短路，屏上将显示维修“S”模式状态字符“S”，即进入“S”维修模式状态。
![各种液晶电视驱动板进入工程模式（维修调整模式）方法汇总[整理]](https://img.taocdn.com/s1/m/06e60311e97101f69e3143323968011ca300f7eb.png)
长虹：MENU->0816东芝：1：开机状态下，按一次遥控器的Mute键，然后按住遥控器的Mute键的同时按电视机的Menu键，即可进入工程菜单。
2：按遥控器的9键，看Self Check菜单第2行Time就是电视机的使用时间；按遥控器的信号源选择键（每按一次变一种颜色），可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。
3：关机就可推出工程菜单。
松下：1：把音量关到零2：按遥控器上的menu键，屏幕上出现菜单，进入设置，在定时关机那项随便选择一个时间3：同时按下遥控器上的呼出钮和电视上的频道减（-）键，屏幕上出现service 14：再同时按下遥控器上的静音键和电视上的频道减键，屏幕上出现service 25：按下数字键3即可6：屏幕上出现英文hour（小时），下面的就是工作时间7：关机退出。
飞利浦电视：1：开机，按遥控062596+屏显，不必理会选台画面。
2：任意一数字键，进入工程菜单。
3：要退出工程菜单，遥控关机即可。
索尼：待机状态下，按顺序按下列键：“屏显”、“5”、“音量+”，进入菜单。
LG：同时按住遥控器上的menu和机器上的menu，大约3秒后出现工程菜单。
三星：1：将电视进入待机状态2：依次按下遥控器上的“ 显示键”、“项目键”、“静音键”、“电源键”，即进入工程模式。
第一项就是电视的使用时间。
3：关闭电源就可以退出工程模式。
夏普：1：打开液晶电视(非待机状态)，然后直接按屏幕上方的电源键关掉。
2：同时按住和“Volume -”键和"TV/VIDEO"，然后按电源键打开，“Volume -”键和"TV/VIDIO"，一直不能松手，直到屏幕左上方出现"K"字样松手，3：再同时按“Volume -”和“CH -”按钮，然后放开，工程菜单出现。
（所有操作都可以不用遥控器，只用屏幕顶上的按键）海信：菜单－声音设置里，选择平衡，然后输入0532，即可进入工程模式。
长虹彩电进入工厂模式的方法汇总长虹2588A:1、同时按下遥控器上的“ F”（右侧点）键和“ TV/AV”2、再按数字键1、0、4、8 进入调整状态（屏幕显示红色1048）3、同时按下“ F”和选择键选择调整项目。
4、同时按下“ F”和音量键调整参数。

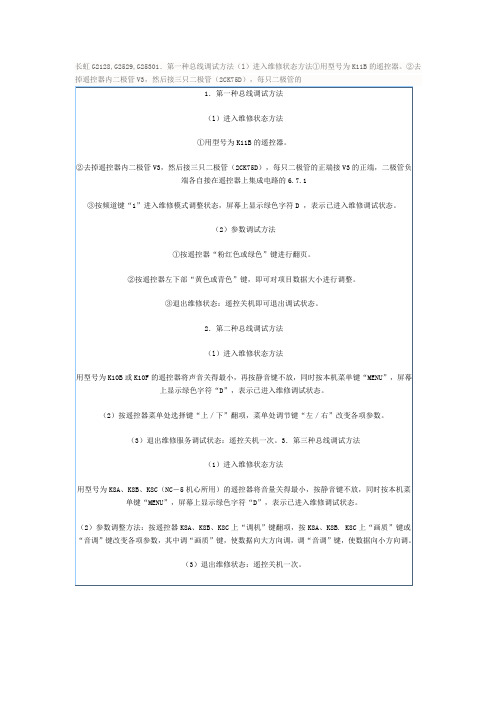

5、调整好参数后，遥控关机退出维修状态长虹CN9机芯1、第一种总线调试方法：（l ）进入维修状态方法：①用型号为K11B的遥控器。
②去掉遥控器内二极管V3，然后接三只二极管（2CK75D），每只二极管的正端接V3 的正端，二极管负端各自接在遥控器上集成电路的6、7、1 脚③按频道键“ 1”进入维修模式调整状态，屏幕上显示绿色字符D，表示已进入维修调试状态。
（2）参数调试方法：①按遥控器“粉红色或绿色”键进行翻页。
②按遥控器左下部“黄色或青色”键，即可对项目数据大小进行调整。
③退出维修状态：遥控关机即可退出调试状态。
2、第二种总线调试方法：（l ）进入维修状态方法：用型号为K10B或K10F的遥控器将声音关得最小，再按静音键不放，同时按本机菜单键“ MEN”U，屏幕上显示绿色字符“ D”，表示已进入维修调试状态。
（2）按遥控器菜单处选择键“上／下”翻项，菜单处调节键“左／右”改变各项参数。
（3）退出维修服务调试状态：遥控关机一次。
3、第三种总线调试方法：（1）进入维修状态方法：用型号为K8A、K8B、K8C（NC－5 机心所用）的遥控器将音量关得最小，按静音键不放，同时按本机菜单键“MEN”U，屏幕上显示绿色字符“ D”，表示已进入维修调试状态。
（2）参数调整方法：按遥控器K8A、K8B、K8C上“调机”键翻项，按K8A、K8B.K8C上“画质”键或“音调”键改变各项参数，其中调“画质”键，使数据向大方向调，调“音调”键，使数据向小方向调。
（3）退出维修状态：遥控关机一次。
长虹CH－10 机芯:长虹CH－10 机芯已开发多种系列产品，由红太阳系列产品发展为红双喜、世纪缘，到现在的千喜时钟、金太阳等系列产品。
长虹系列机芯彩电I2C总线进入调整方法1）长虹NC—3机心彩电的常见机型有C2518P、C2919P／PD／PK／PS／PV／PN、C2939KS／KN、C3418P／PV／PN／PB、C3419PN／PD／PT／PB／D等。
这些机型(除C3419D系列彩电外)在I2C总线控制系统下的调整方法均相同。
1、进入与退出维修状态的方法进入维修状态的方法是先通电开机，使电视机处于接收信号状态，然后按住遥控器上“F”键右端的同时按一下遥控器上“TV／A V”转换键，继而松开“F”与“TV／A V”键，再迅速依次按一下遥控器上“1”、“0”、“4”、“8”键，则屏幕上出现“1048”四个红色数字字符，随后红色字符很快消失，并在屏幕右上角出现绿色字符“M”，这表示电视机已经进入维修状态。
由于遥控器“F”键上设有互锁电子开关，即其下方有两只开关按钮，其中一个按钮是控制遥控发射集成块TC9028P的⑤脚与16脚是否接通，另一个按钮开关是控制开关管V03基极和地线间是否接通。
当后一个按钮开关接通时，V03因截止而呈开路状态，会使TV／A V键失效。
因此在按动“F”键右端操作时，若用力过重将会引起两只按钮开关均同时接通，而使电视机无法进入维修状态；若“F，，键右端用力过轻，则使TC9028P-012 ⑤脚与16脚不接通，电视机也无法进入维修状态。
为了保证操作的准确性，可先按一下屏显键使屏幕显示屏显字符，再按住“F”键右端，同时按一下遥控器上“TV／A V”键，若此时屏显字符消失，表明操作正确，应立即释放“F，，键，并在屏显出现之前依次按下“1”、“O”、“4”、“8”键，输入密码；若此密码输入有错误，则屏幕不会出现红色数字字符或红色数字字符消失后而不显示绿色字符“M”。
另外，拆开遥控器，将“F”铰内部左端按键处的印刷板接触点用透明胶布粘住，也可准确进入维修状态。
待确认整机进入维修状态后，就可根据需要进行项目或状态的调整。
长虹彩电IC总线进入与退出方法长虹2588A:调试方法1、同时按下遥控器上的“F”（右侧点）键和“TV/A V” 2、再按数字键1、0、4、8进入调整状态（屏幕显示红色1048）3、同时按下“F”和选择键选择调整项目。
4、同时按下“F”和音量键调整参数。
5、调整好参数后，遥控关机退出维修状态。
长虹CN9机芯:调试方法1、第一种总线调试方法：（l）进入维修状态方法：①用型号为K11B的遥控器。
②去掉遥控器内二极管V3，然后接三只二极管（2CK75D），每只二极管的正端接V3的正端，二极管负端各自接在遥控器上集成电路的6、7、1脚③按频道键“1”进入维修模式调整状态，屏幕上显示绿色字符D，表示已进入维修调试状态。
（2）参数调试方法：①按遥控器“粉红色或绿色”键进行翻页。
②按遥控器左下部“黄色或青色”键，即可对项目数据大小进行调整。
③退出维修状态：遥控关机即可退出调试状态。
2、第二种总线调试方法：（l）进入维修状态方法：用型号为K10B或K10F的遥控器将声音关得最小，再按静音键不放，同时按本机菜单键“MENU”，屏幕上显示绿色字符“D”，表示已进入维修调试状态。
（2）按遥控器菜单处选择键“上／下”翻项，菜单处调节键“左／右”改变各项参数。
（3）退出维修服务调试状态：遥控关机一次。
3、第三种总线调试方法：（1）进入维修状态方法：用型号为K8A、K8B、K8C（NC－5机心所用）的遥控器将音量关得最小，按静音键不放，同时按本机菜单键“MENU”，屏幕上显示绿色字符“D”，表示已进入维修调试状态。
（2）参数调整方法：按遥控器K8A、K8B、K8C上“调机”键翻项，按K8A、K8B. K8C上“画质”键或“音调”键改变各项参数，其中调“画质”键，使数据向大方向调，调“音调”键，使数据向小方向调。
（3）退出维修状态：遥控关机一次。
长虹CH－10机芯:调试方法长虹CH－10机芯已开发多种系列产品，由红太阳系列产品发展为红双喜、世纪缘，到现在的千喜时钟、金太阳等系列产品。
长虹彩电进入工厂模式的方法汇总长虹2588A:1、同时按下遥控器上的“F”（右侧点）键和“TV/AV”2、再按数字键1、0、4、8进入调整状态（屏幕显示红色1048）3、同时按下“F”和选择键选择调整项目。
4、同时按下“F”和音量键调整参数。
5、调整好参数后，遥控关机退出维修状态长虹CN9机芯1、第一种总线调试方法：（l）进入维修状态方法：①用型号为K11B的遥控器。
②去掉遥控器内二极管V3，然后接三只二极管（2CK75D），每只二极管的正端接V3的正端，二极管负端各自接在遥控器上集成电路的6、7、1脚③按频道键“1”进入维修模式调整状态，屏幕上显示绿色字符D，表示已进入维修调试状态。
（2）参数调试方法：①按遥控器“粉红色或绿色”键进行翻页。
②按遥控器左下部“黄色或青色”键，即可对项目数据大小进行调整。
③退出维修状态：遥控关机即可退出调试状态。
2、第二种总线调试方法：（l）进入维修状态方法：用型号为K10B或K10F的遥控器将声音关得最小，再按静音键不放，同时按本机菜单键“MENU”，屏幕上显示绿色字符“D”，表示已进入维修调试状态。
（2）按遥控器菜单处选择键“上／下”翻项，菜单处调节键“左／右”改变各项参数。
（3）退出维修服务调试状态：遥控关机一次。
3、第三种总线调试方法：（1）进入维修状态方法：用型号为K8A、K8B、K8C（NC－5机心所用）的遥控器将音量关得最小，按静音键不放，同时按本机菜单键“MENU”，屏幕上显示绿色字符“D”，表示已进入维修调试状态。
（2）参数调整方法：按遥控器K8A、K8B、K8C上“调机”键翻项，按K8A、K8B.K8C上“画质”键或“音调”键改变各项参数，其中调“画质”键，使数据向大方向调，调“音调”键，使数据向小方向调。
（3）退出维修状态：遥控关机一次。
长虹CH－10机芯:长虹CH－10机芯已开发多种系列产品，由红太阳系列产品发展为红双喜、世纪缘，到现在的千喜时钟、金太阳等系列产品。
长虹液晶电视进维修模式的方法◆LS26机芯1、适应机型：LT26729、LT32729、LT37729、LT40729F、LT42729F、LT46729F、LT42710F2、工厂模式设置进入工厂模式方法在TV模式下通过遥控器，按如下顺序输入：静音-菜单-数字键6-数字键1-数字键1-数字键5即可进入工厂模式菜单。
◆LM24工厂模式设置及参数调整：【进入方法】：1)在TV模式下的主菜单中，降低音量至0，按遥控器的静音键约4秒钟后再同时按本机按键MENU，进入工厂设置菜单；(2)可直接使用工厂遥控器的“工厂模式”按键进入注：进入工厂模式后，会有工厂菜单标志M出现。
【工厂菜单及其设置】：M 工厂菜单标志LMC24-MXX-V2.01-WX 软件版本号11/12/08 20:58:59 软件存档日期和时间Index 1 可调节项编号注意：在通过工厂模式的第12项进入D模式后，左上角显示D，而不是M，其中字母M表示当前进入了工厂模式，D表示当前进入了设计模式，Index后面的数字代表当前调节的索引号，在该页下，可以P+/P-切换到不同的索引号,也可通过数字键直接进入某项（只可选择小于10的项)。
每个调节项目都有唯一的索引与之对应，操作人员直接按数字键或P+/P-可以选择调节的项目，通过V+/V-键调节每个调节项目的参数。
索引号与调节项目对应关系如下图：注意：M模式下第11项调整时会清空存储的数据，若非必须请不要调动1 、选择屏参方法进入工厂模式，在M模式的INDEX 2下，通过P+/P-选择到“PANEL SELECT：”再通过V+/V-选择正确的屏参项。
附: LMC24-MXX-V2.01-WX的屏参顺序LG32WXN-SBD1LG37WXN-SBD1QIMEI37CPT_37LG26WXN-SBD12 、在工厂模式下切换TV节目号可按“信息”键后消失菜单，然后通过,必须等指示灯闪烁完毕，本机P+/P-键进行切换3 、工厂模式时所有的菜单功能全部开放如有必要可使用菜单进行项目检查和效果测试。
L S07机芯工厂维修模式参数调整工厂模式介绍：进入工厂模式方法：将音量减至0后，按住遥控器上“静音”键不放，再按本机按键上“菜单”键进入。
按CH+和CH-翻页选择要调整的项。
退出工厂模式方法：按遥控器上“”键，退出工厂模式后要重新开机使之生效。
现将常用调试模式介绍如下，其它皆为设计参数模式，不允许擅自修改！M6 快捷键为“语言”键IFPL 调节图像和声音中频信号比列M6 快捷键为“语言”键TOP 调节AGC电压M13 快捷键为“DVD”键DVD DVD源开关DPF DPF源开关M17LOGO LOGO显示与否BLUEBACK 蓝屏开关M24AUTO 自动校正M25 快捷键为“标题”键INIT 初始化程序M28 快捷键为数字“0”IIC BUS OPEN 放开总线LS06机芯进入和退出工厂模式1、进入工厂模式当在整机断电时同时按下本机【菜单】&【】键，与此同时上电等待开机后，松开【菜单】&【】键，进入工厂设置状态。
按遥控器上【菜单】键和上、下、左、右键进行工厂设置操作。
2、退出工厂模式按遥控器上【开关】键，让液晶电视进入待机状态，然后再按遥控器上【开关】键开机，推出工厂设置状态。
LS08机芯工厂模式设置及注意事项1.进入工厂菜单（1）在TV模式下的主菜单中进入童锁菜单项，按OK调出密码输入框；（2）再通过遥控器，按如下顺序输入：数字键7，红色键，数字键9，蓝色键，即可进入工厂模式菜单。
进入工厂模式后，会有工厂菜单标志M出现。
2.工厂菜单及其设置⑴工厂菜单显示如下图：MIndex: 1HWUC_BRI 0x1F其中字母M表示当前进入了工厂模式，Index后面的数字代表当前调节的索引号，HWUC_BRI表示当前调节项的名称，0X1F表示其数值。
每个调节项目都有唯一的索引号与之对应，操作人员直接按数字键或按P+/P-。
⑵可以选择调节的项目，索引号与调节项目对应关系如下图：注意：1、如没有特殊要求，请不要进入第20项(设计模式)；2、第16项调整时会清空存储的数据，因此，若非必须请不要调动，索引号为1、2、3、4、5、6的项一般不需要调节。
3.工厂菜单的调节方法⑴选择所调节的项目操作人员可通过数字键直接跳至所需调节的项目，也可按P+/P-顺序选择所调项目。
按数字键时，如果调节的是1~9项，则输入对应的数字键然后按OK键，调节的项目索引号是2位数时，则输入一个2位数即可。
例如调节声音时按数字键8，可以看到索引号变成绿色，然后再按OK，索引号为红色，表示已经选择了对应的声音调节项目。
如果调节DVD预置，则输入1再输入3，就可以进行DVD预置的调整了。
⑵调整方法调整时按上述表中的操作键进行调节，对于某个动作操作，按OK/V+键，如AutoColor，对于一些变量的增减，如Volume，按V+/V-键即可。
⑶白平衡与AutoColor的调整方法说明索引号11对应项为手动白平衡，按OK键或V+键后，出现对应的3个变量，以P+/P-键进行选择，V+/V-调节，按菜单键退出；AutoColor对应索引号为12，按OK或V+键后，进行自动色彩校正，校正完后会显示调整后的值。
⑷ BBE增益调整索引号为22和23的为BBE增益调整项，通过V+/V-键进行调整，对W270F8E和W320F8E两种机型这两项的值均设置为0X09，对W370F8E则设置为0X0F；⑸在工厂模式下切换TV节目号，必须先按【显示】键，在显示内容未消失之前按P+/P-键进行切换；⑹工厂模式下所有的菜单功能全部开放，如有必要可使用菜单进行项目检查和效果测试。
4. 工厂调试项目（1）.自动颜色校正（AutoColor）在进行工厂调试前，必须首先完成自动颜色校正。
分别在TV、YPBPR和PC下进行校正。
①所需仪表PC机一台高清信号源一台②调试（分别在TV，YPBPR和PC下调整）TV下将频道置于C-3，并执行AutoColor。
YPBPR下输入全彩条信号并执行AutoColor。
PC下输入窗口信号，窗口为白色，四周为黑色信号。
AutoColor调整后屏幕上将显示调整后的结果，对于TV应使Rgain、Ggain和Bgain的调整结果尽量靠近0×80，如果偏差太大，可调整HWUC_CON（副饱和度）的值，并重新进行AutoColor的调试。
2.白平衡、色温调节①所需仪表CHROMA 7120 彩色分析仪（或同等功能仪表，含色坐标－色度转换卡）一台白平衡调整工装（要求视频输出幅度0-1V可调,75ohm负载）一套②准备A.连接全部设备，将液晶电视机切换到AV状态；B.将液晶电视机画质设定为标准状态；C.将白平衡的受光器置于距离液晶显示屏的中央部分15cm±3cm处D.确认环境亮度小于2cd/m2③白平衡、色温调节调试前，先将第一台液晶电视置于AV状态，图像置于标准状态，将白平衡调整工装视频输出的白场信号到液晶电视AV输入端，调整白平衡调整工装的输出幅度，使液晶电视的亮度值在200±20cd/m2（使用CHROMA 7120 彩色分析仪读取亮度值），然后固定其白平衡调整工装视频输出幅度（直到所有液晶电视调试完毕）。
进入工厂模式的白平衡调整项，改变R,G,B的值（尽量让其3个值最大）。
使色温坐标值如下表要求（误差限值±4%）：注意：在色温和色坐标满足上述要求后，应判断是否有偏色现象，即Δuv值为是否为0，若Δuv不为0则表示偏色，应重新调整R、G、B值使其为0，并同时满足色坐标要求。
PT4216等离子电视工厂模式设置及注意事项1.进入工厂菜单（1）在TV模式下的主菜单中进入童锁菜单项，按OK调出密码输入框；（2）再通过遥控器，按如下顺序输入：数字键7，红色键，数字键9，蓝色键，即可进入工厂模式菜单。
进入工厂模式后，会有工厂菜单标志M出现。
2.工厂菜单及其设置⑴工厂菜单显示如下图：MIndex: 1HWUC_BRI 0x1F其中字母M表示当前进入了工厂模式，Index后面的数字代表当前调节的索引号，HWUC_BRI表示当前调节项的名称，0X1F表示其数值。
每个调节项目都有唯一的索引号与之对应，操作人员直接按数字键或按P+/P-。
⑵可以选择调节的项目，索引号与调节项目对应关系如下图：注意：1、如没有特殊要求，请不要进入第20项(设计模式)；2、第16项调整时会清空存储的数据，因此，若非必须请不要调动，索引号为1、2、3、4、5、6的项一般不需要调节。
3.工厂菜单的调节方法⑴选择所调节的项目操作人员可通过数字键直接跳至所需调节的项目，也可按P+/P-顺序选择所调项目。
按数字键时，如果调节的是1~9项，则输入对应的数字键然后按OK键，调节的项目索引号是2位数时，则输入一个2位数即可。
例如调节声音时按数字键8，可以看到索引号变成绿色，然后再按OK，索引号为红色，表示已经选择了对应的声音调节项目。
如果调节DVD预置，则输入1,再输入3，就可以进行DVD预置的调整了。
⑵调整方法调整时按上述表中的操作键进行调节，对于某个动作操作，按OK/V+键，如AutoColor，对于一些变量的增减，如Volume，按V+/V-键即可。
⑶白平衡与AutoColor的调整方法说明索引号11对应项为手动白平衡，按OK键或V+键后，出现对应的3个变量，以P+/P-键进行选择，V+/V-调节，按菜单键退出；AutoColor对应索引号为12，按OK或V+键后，进行自动色彩校正，校正完后会显示调整后的值。
⑷ BBE增益调整索引号为22和23的为BBE增益调整项，通过V+/V-键进行调整，对W270F8E和W320F8E两种机型这两项的值均设置为0X09，对W370F8E则设置为0X0F；⑸在工厂模式下切换TV节目号，必须先按【显示】键，在显示内容未消失之前按P+/P-键进行切换；⑹工厂模式下所有的菜单功能全部开放，如有必要可使用菜单进行项目检查和效果测试。
4. 工厂调试项目（1）.自动颜色校正（AutoColor）在进行工厂调试前，必须首先完成自动颜色校正。
分别在TV、YPBPR和PC下进行校正。
①所需仪表PC机一台高清信号源一台②调试（分别在TV，YPBPR和PC下调整）TV下将频道置于C-3，并执行AutoColor。
YPBPR下输入全彩条信号并执行AutoColor。
PC下输入窗口信号，窗口为白色，四周为黑色信号。
AutoColor调整后屏幕上将显示调整后的结果，对于TV应使Rgain、Ggain和Bgain的调整结果尽量靠近0×80，如果偏差太大，可调整HWUC_CON（副饱和度）的值，并重新进行AutoColor的调试。
2.白平衡、色温调节①所需仪表CHROMA 7120 彩色分析仪（或同等功能仪表，含色坐标－色度转换卡）一台白平衡调整工装（要求视频输出幅度0-1V可调,75ohm负载）一套②准备E.连接全部设备，将等离子电视机切换到AV状态；F.将等离子电视机画质设定为标准状态；G.将白平衡的受光器置于距离等离子显示屏的中央部分15cm±3cm处H.确认环境亮度小于2cd/m2③白平衡、色温调节调试前，先将第一台等离子电视置于AV状态，图像置于标准状态，将白平衡调整工装视频输出的白场信号到等离子电视AV输入端，调整白平衡调整工装的输出幅度，使等离子电视的亮度值在200±20cd/m2（使用CHROMA 7120 彩色分析仪读取亮度值），然后固定其白平衡调整工装视频输出幅度（直到所有等离子电视调试完毕）。
进入工厂模式的白平衡调整项，改变R,G,B的值（尽量让其3个值最大）。
使色温坐标值如下表要求（误差限值±4%）：X YK120000.2700.277注意：在色温和色坐标满足上述要求后，应判断是否有偏色现象，即Δuv值为是否为0，若Δuv不为0则表示偏色，应重新调整R、G、B值使其为0，并同时满足色坐标要求。
