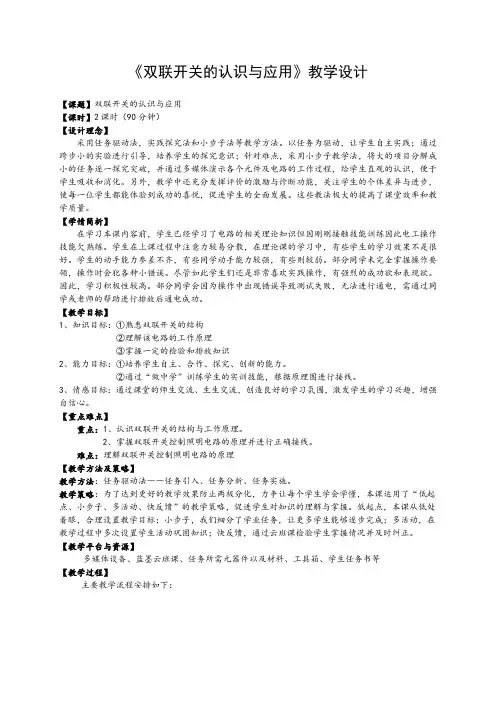

《双联开关的认识与应用》教学设计【课题】双联开关的认识与应用【课时】2课时（90分钟）【设计理念】采用任务驱动法，实践探究法和小步子法等教学方法。
以任务为驱动，让学生自主实践；通过跨步小的实验进行引导，培养学生的探究意识；针对难点，采用小步子教学法，将大的项目分解成小的任务逐一探究突破，并通过多媒体演示各个元件及电路的工作过程，给学生直观的认识，便于学生吸收和消化。
另外，教学中还充分发挥评价的激励与诊断功能，关注学生的个体差异与进步，使每一位学生都能体验到成功的喜悦，促进学生的全面发展。
这些教法极大的提高了课堂效率和教学质量。
【学情简析】在学习本课内容前，学生已经学习了电路的相关理论知识但因刚刚接触技能训练因此电工操作技能欠熟练。
学生在上课过程中注意力较易分散，在理论课的学习中，有些学生的学习效果不是很好。
学生的动手能力参差不齐，有些同学动手能力较强，有些则较弱。
部分同学未完全掌握操作要领，操作时会犯各种小错误。
尽管如此学生们还是非常喜欢实践操作，有强烈的成功欲和表现欲。
因此，学习积极性较高。
部分同学会因为操作中出现错误导致测试失败，无法进行通电，需通过同学或老师的帮助进行排故后通电成功。
【教学目标】1、知识目标：①熟悉双联开关的结构②理解该电路的工作原理③掌握一定的检验和排故知识2、能力目标：①培养学生自主、合作、探究、创新的能力。
②通过“做中学”训练学生的实训技能，根据原理图进行接线。
3、情感目标：通过课堂的师生交流、生生交流，创造良好的学习氛围，激发学生的学习兴趣，增强自信心。
【重点难点】重点：1、认识双联开关的结构与工作原理。
2、掌握双联开关控制照明电路的原理并进行正确接线。
难点：理解双联开关控制照明电路的原理【教学方法及策略】教学方法：任务驱动法――任务引入、任务分析、任务实施。
教学策略：为了达到更好的教学效果防止两极分化，力争让每个学生学会学懂，本课运用了“低起点、小步子、多活动、快反馈”的教学策略，促进学生对知识的理解与掌握。
中等专业学校2024-2025-1教案
环节
教学内容一、手动连续正转控制线路的工作原理及其电路图
１.负荷开关正转控制
起动：合上开关QF电动机运转
电路组成分析
结构和原理
起动：合上开关QF电动机运转
停止：拉断开关QF电动机停转
环节
教学内容二、手动正转控制线路的布置图和接线图
布置图是根据电器元件在控制板上的实际安装位
置,采用简化的外形符号(如正方形、矩形、圆形等)绘制
的一种简图。
布置图不表达各电器的具体结构、作用、接线情况
以及工作原理,主要用于电器元件的布置和安装。
下图所示为前述四个手动正转控制电路的布置图：
手动正转控制线路的布置图
二、点动正转控制线路
操作人员在快速移动车床刀架时，只要按下按钮，
刀架就快速移动；松开按钮，刀架立即停止移动。
起动：
按下SB，KM线圈得电
（KM主触头闭合电动机起动）
停止：
松开SB，KM线圈失电
KM主触头断开，电动机停转
分析电路组成、结
构特点。

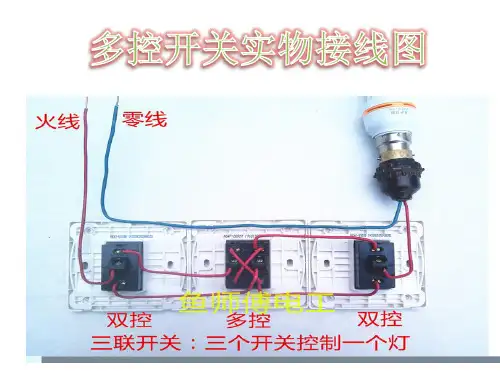

多控开关的接线方法
多控开关的接线方法有很多种，下面列举几种常见的方法：
1. 并联方法：将每个开关的 A 端连接到电源的相线，B 端连
接到对应的灯的火线上，然后将每个开关的 C 端连接到一根
公共的线缆上，最后将线缆的另一端连接到灯的零线上。
2. 串联方法：将每个开关的 A 端连接到电源的相线，将每个
开关的 B 端与下一个开关的 A 端相连，最后将最后一个开关
的 B 端连接到对应的灯的火线上，然后将每个开关的 C 端连
接到灯的零线上。
3. 并联串联混合方法：将一部分开关使用并联方法，将另一部分开关使用串联方法。
即将某几个开关的 A 端连接到电源的
相线，将这些开关的 B 端与下一个开关的 A 端相连，最后将
最后一个开关的 B 端连接到对应的灯的火线上，同时将这些
开关的 C 端连接到一根公共的线缆上；将另一部分开关按照
串联方法连接。
4. 分区控制方法：将被控制的区域按照需要划分为不同的区域，每个区域使用一个控制开关。
每个区域的控制开关使用并联或串联方法进行连接。
需要注意的是，以上接线方法只是一些常见的示例，实际使用时应根据具体情况进行选用。
在进行多控开关的接线时，要确保安全可靠并符合相关的电气安装规范。
如果不确定如何接线，建议咨询专业人士或电工进行指导。
