RV10旋转蒸发仪操作指南

旋转蒸发仪的正确操作方法介绍旋转蒸发仪如何操作旋转蒸发仪的正确操作方法如下：1.旋转蒸发仪打开后，金属套温度计,船用温度计,V型温度计,铜套温度计先谙习各部件的相应位置，取仪器时，一手握支架，一手托基坐或双手握支架，渐渐取出，严禁用手提望远镜或水平轴部位。

2.取出仪器前，先将三脚架安置好，取出后立刻放在三脚架上，用中心螺旋固定好。

3.旋转蒸发仪在装箱前，观测人员不得离开仪器。

4.旋转蒸发仪必需由测量人员携带，不得碰撞，不得倒放。

5.旋转蒸发仪托运，必需放在装有软垫的防震箱子中，并在箱外标明“不得倒置”的字样，写上“光学或电子仪器，当心轻放，严禁重压”。

必要时应派人护送。

6.旋转蒸发仪由汽车运输时，要防止颠波和震动，一般应放在车的前部软垫上，或由人抱住放在腿上，亦可背在背上，不得放在车箱底柜上。

7.短距离搬站时，仪器要竖着拿，使仪器保持垂直轴的铅垂状态，切不可横扛在肩上，以免碰伤仪器或损坏仪器的轴系。

8.旋转蒸发仪装箱时，应依据仪器类型，固定或松开制动螺旋，各部件按各自位置放妥当后，方可轻轻合上箱盖，并扣紧两旁的搭钩。

9.关箱时要注意检查工具及附件，看是否安置稳当，以免运输过程中窜动，碰坏仪器部件。

10.箱和盖罩，感到有障碍时，应查明原因，排出后再加盖。

严禁硬压、硬扣。

1.用前认真检查仪器，玻璃瓶是否有破损，各接口是否吻合，注意轻拿轻放。

2.电气部分切不可进水，严禁受潮。

3.各处的聚四氟开关不能过力拧紧，简单损坏玻璃。

4.各接口不可拧得太紧，要定期松动活络，避开长期紧锁导致连接器咬死。

5.先开电源开关，然后让机器由慢到快运转，停机时要使机器处于停止状态，再关开关。

6.用软布（可用餐巾纸替代）擦拭各接口，然后涂抹少许真空脂。

真空脂用后确定要盖好，防止灰砂进入。

7.停机后拧松各聚四氟开关，长期静止在工作状态会使聚四氟活塞变形。

8.每次使用完毕必需用软布擦净留在机器表面的各种油迹，污渍，溶剂剩留，保持清洁。

旋转蒸发仪使用方法与注意事项一、旋转蒸发仪的使用方法：1.准备工作：a.检查设备的电源是否正常，并确保必要的安全措施已经采取。

b.检查仪器是否清洁，并确认机械部件是否完好，存储瓶是否准备就绪。

2.装样：a.将待蒸发的溶液倒入玻璃瓶或烧瓶中，不宜超过容器的三分之二b.确保溶液没有溢出容器，并用塞子密封容器。

若需使用溶解气体，需要用塞子上的针头连接气源。

3.设置参数：a.打开旋转蒸发仪的电源，将温度设定到适宜的范围。

一般来说，常温下使用室温，高温时则需要提高温度。

b.调整旋转速度，使液体离心和扩散良好。

4.开始蒸发：a.打开水槽冷却系统或冰浴冷却系统，以便及时冷却旋转蒸发仪的冷凝管。

b.打开真空泵或水泵，使蒸发所需的负压得以建立。

c.当溶液开始蒸发时，可以根据需要调整真空泵的抽气速度。

如果气泡太大或蒸发速度过快，可以适当降低抽气速度。

5.监控过程：a.在蒸发过程中，应定期检查溶液的温度和旋转速度，并根据需要进行调整。

b.观察蒸发瓶内的溶液状态，确保没有溢出或溅出。

如有需要，可以适时调整真空泵的抽气速度。

6.停止蒸发：a.当所需的溶剂量减少到一定程度时，关闭真空泵或水泵，停止抽气。

b.关闭水槽冷却系统或冰浴冷却系统，停止冷却冷凝管。

c.关闭旋转蒸发仪的电源，等待溶剂和玻璃器皿冷却后再取出。

二、旋转蒸发仪的注意事项：1.安全措施：a.在操作旋转蒸发仪时，穿戴适当的个人防护装备，如实验手套和护目镜，以防溶液溅到皮肤和眼睛。

b.使用旋转蒸发仪时，确保周围环境通风良好，以避免吸入有害气体。

2.操作细节：a.在装样和取样时，小心操作，避免溶剂的溢出和溅出。

b.蒸发过程中，要及时观察溶液的状态，避免溶液的温度过高或旋转速度过快。

3.清洁维护：a.使用旋转蒸发仪后，应及时清洗设备，避免残留物积累影响下一次的使用。

b.定期检查和维护设备的机械部件，如轴承和密封件等，确保其正常运转。

4.真空系统：a.在使用真空泵时，应注意真空度的控制，避免过高或过低造成设备的损伤。

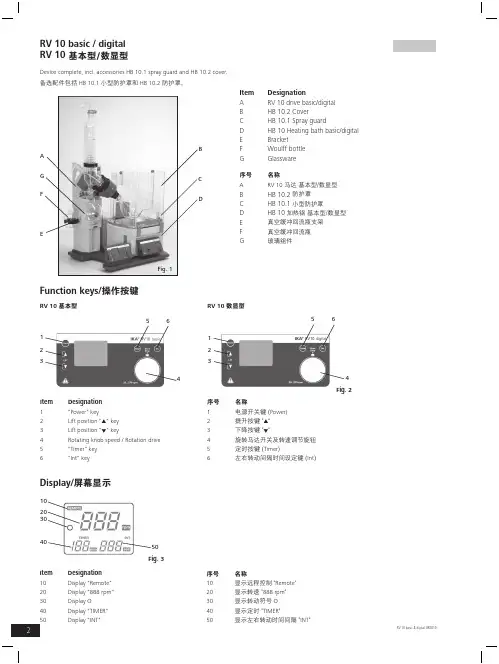

Fig. 1Function keys/操作按键基本型56Item Designation"Power" keyLift position " " keyLift position " " keyRotating knob speed / Rotation drive"Timer" key"Int" key 序号 名称电源开关键 (Power)提升按键 " "下降按键 " "旋转马达开关及转速调节旋钮定时按键 (Timer)左右转动间隔时间设定键 (Int)Display/屏幕显示50Fig. 3 DesignationDisplay "Remote"Display "888 rpm"Display ODisplay "TIMER"Display "INT"HB 10 基本/数显型加热锅注意！操作请参考加热锅操作规范中的“调试”部分。

将加热锅放置于旋转马达支架台上并推至最左侧位置 (Fig. 8)注：马达和加热锅之间通过红外连接进行数据交换，接口须清洁并且没有外物遮挡才能确保数据传输正常进行。

玻璃蒸发管逆时针转动锁定装置 (D) 60° 从而打开锁定装置 (Fig. 9)将蒸发管安装到位。

顺时针转动锁定装置(D) 60° 进行锁定 (Fig. 10)。

检查蒸发管轴向锁定。

机械推开装置塑料螺纹装置 (E) 有助于松开蒸发瓶 (Fig. 10)。

握住锁定装置，松开螺纹装置。

松开蒸发瓶连接时，握住蒸发瓶，同时转动螺纹推开装置用手按住升降架顶部并卸下仪器背部的固定螺丝 (A)。

运输锁定装置取下后，升降架将缓慢升降至顶端位置，行 程 140 mm 。

使用电源线，接通电源 (B)。

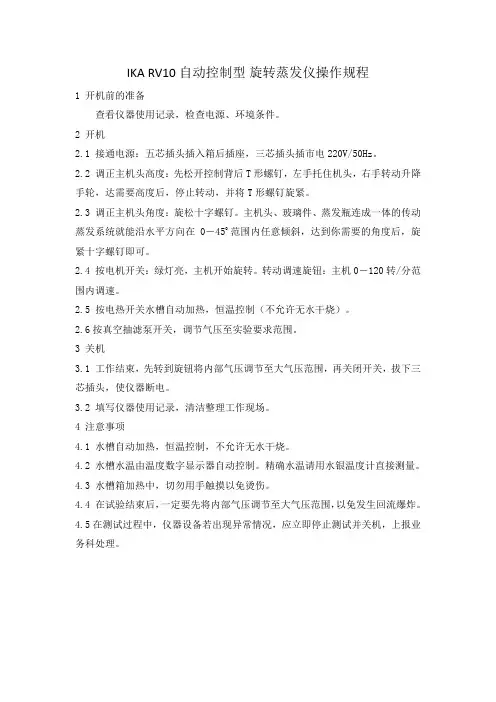

IKA RV10自动控制型旋转蒸发仪操作规程
1 开机前的准备
查看仪器使用记录，检查电源、环境条件。

2 开机
2.1 接通电源：五芯插头插入箱后插座，三芯插头插市电220V/50Hz。

2.2 调正主机头高度：先松开控制背后T形螺钉，左手托住机头，右手转动升降手轮，达需要高度后，停止转动，并将T形螺钉旋紧。

2.3 调正主机头角度：旋松十字螺钉。

主机头、玻璃件、蒸发瓶连成一体的传动蒸发系统就能沿水平方向在0－450范围内任意倾斜，达到你需要的角度后，旋紧十字螺钉即可。

2.4 按电机开关：绿灯亮，主机开始旋转。

转动调速旋钮：主机0－120转/分范围内调速。

2.5 按电热开关水槽自动加热，恒温控制（不允许无水干烧）。

2.6按真空抽滤泵开关，调节气压至实验要求范围。

3 关机
3.1 工作结束，先转到旋钮将内部气压调节至大气压范围，再关闭开关，拔下三芯插头，使仪器断电。

3.2 填写仪器使用记录，清洁整理工作现场。

4 注意事项
4.1 水槽自动加热，恒温控制，不允许无水干烧。

4.2 水槽水温由温度数字显示器自动控制。

精确水温请用水银温度计直接测量。

4.3 水槽箱加热中，切勿用手触摸以免烫伤。

4.4 在试验结束后，一定要先将内部气压调节至大气压范围，以免发生回流爆炸。

4.5在测试过程中，仪器设备若出现异常情况，应立即停止测试并关机，上报业务科处理。

旋转蒸发仪操作步骤及注意事项嘿，咱今儿就来讲讲这旋转蒸发仪的操作步骤和那些得留意的事儿。

先说说操作步骤哈。

你得把要处理的东西装到那个烧瓶里，就像给它找了个小窝一样。

然后呢，把这个烧瓶固定在旋转蒸发仪上，让它稳稳当当的，可别晃悠。

接下来，调节好温度和转速，这就好比给它设定一个合适的节奏，温度不能太高也不能太低，转速也得恰到好处。

等一切都准备就绪，就打开真空泵，让它开始工作啦。

就好像是给这个装置注入了一股神奇的力量，让里面的东西开始旋转、蒸发。

这过程中可得注意好多事儿呢！你想啊，温度要是没控制好，那不就乱套啦？东西可能会被破坏掉，那不就白折腾啦？还有那转速，太快太慢都不行，就跟人跑步似的，得有个合适的速度才能跑得顺畅。

再说说这仪器本身，它就像是一个小魔法师，能把复杂的混合物变得简单。

但你要是不好好对待它，它也会发脾气哦。

比如说，你要是不注意清洁，那下次用的时候说不定就会出问题。

就好像你不经常打扫房间，那房间就会变得脏兮兮的，住着也不舒服呀。

而且啊，操作的时候一定要细心，就跟绣花似的，不能马虎。

万一不小心弄错了哪个步骤，那可就糟糕啦。

这可不是闹着玩的呀，这关系到实验的结果呢！你想想，要是因为一点小失误导致整个实验都失败了，那多可惜呀！还有啊，在使用过程中要时刻关注仪器的状态，就像关心你的好朋友一样。

要是它有啥“不舒服”的表现，赶紧采取措施呀。

不然等问题大了，那就不好解决咯。

总之呢，使用旋转蒸发仪就像是一场冒险，你得小心翼翼地前进，注意每一个细节，才能顺利到达目的地。

可别小瞧了这些步骤和注意事项，它们就像是指引你前进的明灯，能让你在实验的道路上走得更稳、更远。

所以啊，大家一定要认真对待，让这个小仪器发挥出它最大的作用！可千万别不当回事儿哦！。

旋转蒸发仪的操作规程及注意事项旋转蒸发仪如何操作旋转蒸发仪减压蒸储操作规程和使用注意事项一，旋转蒸发仪减压蒸储操作规程1.用胶管与冷凝水龙头连接，用真空胶管与真空泵相联。

2.先将水注入加热槽。

可以用纯水，自来水要放置1—2天再用。

3.调正主机角度：只要松开主机和立柱连结螺钉。

主机即可在0—45度之间任意倾斜。

4.接通冷凝水，接通电源220V∕50Hz,与主机连接上蒸发瓶（不要放手），打开真空泵使之达确定真空度松开手。

5.调正主机高度：按压下位于加热槽底部的压杆，左右调整弧度使之达到合适位置后手离压杆即可达到所需高度。

6.打开调速开关，绿灯亮，调整其左侧旁的转速旋钮，蒸发瓶开始转动。

打开调温开关，绿灯亮，调整其左侧旁的调温旋钮，加热槽开始自动温控加热，仪器进入试运行。

温度与真空度一到所要求的范围，即能蒸发溶剂到接受瓶。

7.蒸发完毕，首先关闭调速开关及调温开关，按压下压杆使主机上升，然后关闭真空泵，并打开冷凝器上方的放空阀，使之与大气相通，取下蒸发瓶，蒸发过程结束。

二，旋转蒸发仪使用注意事项:1.玻璃件应轻拿轻放，洗净烘干。

2.加热槽应先注水后通电，不许无水干烧。

3.所用磨口仪器安装前需均匀涂少量真空脂4.宝贵溶液应先做模拟试验。

确认本仪器适用后再转入正常使用Q5.精准明确水温用温度计直接测量。

6.工作结束，关闭开关，拔下电源插头。

旋转蒸发仪(ROtaryevaporator),紧要用于在减压条件下连续蒸脩大量易挥发性溶剂。

尤其对萃取液的浓缩和色谱分别时的接收液的蒸僧，可以分别和纯化反应产物。

旋转蒸发仪的基本原理就是减压蒸偏，也就是在减压情况下，当溶剂蒸储时，蒸倍烧瓶在连续转动。

结构：蒸储烧瓶可是一个带有标准磨口接口的梨形或圆底烧瓶，通过一高度回流蛇形冷凝管与减压泵相连，回流冷凝管另一开口与带有磨口的接收烧瓶相连，用于接收被蒸发的有机溶剂。

在冷凝管与减压泵之间有一三通活塞，当体系与大气相通时，可以将蒸储烧瓶,接液烧瓶取下，转移溶剂，当体系与减压泵相通时，则体系应处于减压状态。

旋转蒸发仪的使用方法及注意事项旋转蒸发仪的使用方法及注意事项引言旋转蒸发仪是一种广泛应用于化学实验室的常见设备，用于快速蒸发液体溶剂。

本文将介绍旋转蒸发仪的使用方法及需要注意的事项，以确保使用者能够正确操作设备，提高实验效果。

1. 设备介绍旋转蒸发仪由以下几个主要部分组成：- 主控台：用于设置和控制旋转蒸发仪的参数，如旋转速度、温度等。

- 蒸发瓶：用于放置待蒸发的液体溶剂，通常为圆底烧瓶。

- 固定架：用于固定旋转蒸发仪，确保设备的稳定性。

- 冷凝器：用于将蒸发的溶剂气体冷凝成液体，以便收集和回收。

- 过滤瓶：用于收集冷凝液，防止溶剂蒸发浪费。

2. 使用方法2.1 准备工作在开始操作旋转蒸发仪之前，需要进行以下准备工作：- 检查设备的电源和安全开关是否处于关闭状态。

- 检查蒸发瓶、冷凝器和过滤瓶是否清洁，并确保其它配件完好无损。

- 检查设备的外部和内部是否干净，如有污垢应及时清理。

2.2 设置参数1. 将蒸发瓶安装至主控台，并确保固定牢固。

2. 打开主控台，设置所需的旋转速度和温度。

通常情况下，旋转速度为50-200转/分钟，温度为40-60摄氏度。

3. 等待设备预热至设定温度。

2.3 开始蒸发1. 将待蒸发的液体溶剂倒入蒸发瓶中。

2. 将冷凝器连接至蒸发瓶，确保连接密封。

3. 打开主控台，开始旋转蒸发仪。

4. 根据需要，可以适当调整旋转速度和温度。

5. 观察蒸发过程，注意冷凝器是否正常工作，收集冷凝液时可以使用过滤瓶。

2.4 结束操作1. 当蒸发完成或实验结束时，关闭主控台，停止旋转蒸发仪。

2. 将冷凝器和过滤瓶从蒸发瓶上取下，注意防止溶剂外溢。

3. 将冷凝液正确处理，如有需要，可收集并存放以备进一步处理或回收。

3. 注意事项- 在操作旋转蒸发仪之前，务必阅读并遵守设备使用说明书，以免因操作不当导致意外事故。

- 使用过程中应佩戴耐酸碱手套和护目镜等个人防护用品。

- 避免在不稳定的平台上使用旋转蒸发仪，确保设备固定稳定。

旋转蒸发仪操作规程
《旋转蒸发仪操作规程》
一、设备说明
1. 旋转蒸发仪是一种常用的实验室设备，用于将溶液中的溶剂蒸发，以获得溶质的纯净物。

2. 设备主要由加热器、旋转瓶、冷凝器及真空泵等部件组成。

二、操作流程
1. 检查设备
确保设备连接稳固，真空泵工作正常，旋转瓶表面无明显损伤。

2. 装填样品
将需蒸发的样品装填入旋转瓶中，并在旋转瓶曲柄处用夹子将瓶口夹紧。

3. 连接冷凝器
将冷凝器连接至旋转瓶顶部，确保连接处密封良好。

4. 设置加热参数
调整加热器温度和旋转瓶转速，根据样品特性和蒸发要求设定参数。

5. 启动设备
启动加热器和真空泵，开始蒸发操作。

6. 监控蒸发过程
定期检查旋转瓶内溶液状态，注意冷凝器中的冷凝液收集情况，及时调整参数以保证蒸发效果。

7. 停止操作
当样品蒸发完成或达到要求时，关闭加热器和真空泵，停止
操作。

三、安全注意事项
1. 操作者需戴上防护眼镜和手套，以避免溶液飞溅伤害。

2. 操作过程中需注意设备温度和真空度的监测，避免发生意外。

3. 操作完成后，关闭所有设备并注意清理并存放好相关物品。

四、设备维护
1. 每次使用后，应对设备进行清洁和维护，保持设备状态良好。

2. 定期检查设备连接处及部件磨损程度，如有损坏应及时更换。

五、其他事项
1. 操作前应详细阅读设备使用说明书，并在专业人员指导下进行操作。

2. 若对操作不熟悉或设备故障，应及时寻求专业人员的帮助。

以上即为旋转蒸发仪的操作规程，希望能对使用者提供帮助。

精心整理
5.根据溶剂设定加热温度，一般溶剂沸点80度，可以设定加热温度50－55度。

6.一般先开冷却装置，再加热防止溶剂挥发。

7.回收溶剂瓶一定要用升降台支撑好，防止回收溶剂多时瓶子掉下来。

旋蒸的作用就是蒸去溶剂，比一般的方法效率高。

原理：一是靠减压；二是靠旋转时，使溶液形成液膜，扩大蒸发面积
??1、在开始旋蒸之前应先调整好盛装样品的茄型瓶、水浴锅、和旋蒸仪端口的角度，然
后再将样品装入茄型瓶中，防止在仪器安装时样品的损耗和对旋蒸仪端口的损害。

2、在盛装样品的茄型瓶顺利与旋蒸仪端口连接好后，应先开动旋转按钮检查一下旋转是否
精心整理
灵活，更重要是的看旋蒸样品是否全部或大部分浸没于水浴锅的液面内，这样才能保证旋蒸效率。

3、在茄型瓶中盛装的样品最多不要超过75%，否则在减压时会出现倒吸。

4、接下来将盛装蒸馏液的容器安装好，注意连接时要用一些矾士林，保证密闭良好，将冷却水通好，关闭通气阀门，开启减压装置，进行减压蒸馏。

5、减压过程中要调整好水浴锅内水的温度，使其与你所旋蒸的样品的沸点相适应，这可以
从回流管的回流液状态看出，当回流液呈滴状而非呈水流时最佳。

6、在旋蒸接近结束时，应先打开通气阀门，使旋蒸仪内外气压一致，然后关闭旋转开关，
取下茄型瓶。

旋转蒸发仪的使用方法及注意事项1. 简介旋转蒸发仪是一种常用的实验设备，用于将液体溶液快速蒸发并得到溶质。

本文将介绍旋转蒸发仪的使用方法及注意事项。

2. 使用方法2.1 准备工作在使用旋转蒸发仪之前，需要进行以下准备工作：确保旋转蒸发仪的电源连接正常；准备好所需的试剂和溶液；准备好适当的玻璃仪器和试剂瓶。

2.2 装置调整将溶液倒入旋转蒸发仪中的烧杯；调整旋转蒸发仪的转速和温度，使其适合实验需求；确保风扇的风力足够，以加快蒸发速度。

2.3 开始蒸发打开旋转蒸发仪的电源开关；打开真空泵，以提供所需的真空度；根据需求调整抽气速度；在蒸发的过程中，及时观察液位变化，并根据需要调整抽气速度。

2.4 停止蒸发当溶液蒸发至需求的浓度时，停止加热和真空泵的工作；关闭电源开关和真空泵；等待蒸发瓶冷却后，取出所需的制品。

3. 注意事项在使用旋转蒸发仪时，需要注意以下事项：3.1 安全操作操作时需要严格遵守实验室安全操作规范；避免接触高温部件，以免烫伤；注意保持通风良好，避免有害气体聚集。

3.2 操作细节在操作过程中，应随时观察液位变化，避免溢出；在蒸发过程中，应根据溶液的性质和需求，适时调整转速和温度；真空泵的抽气速度应根据溶液的蒸发速度进行调整。

3.3 设备维护使用完毕后，应及时清洗旋转蒸发仪的各个部件，并进行适当的消毒；定期检查旋转蒸发仪的电源连接是否正常，有无损坏；注意定期更换真空泵的油和密封件，以保持其正常运行。

4.以上就是旋转蒸发仪的使用方法及注意事项。

在使用该设备时，务必要进行安全操作，并注意操作细节和设备的维护，以确保实验顺利进行且不发生意外。

希望本文能对读者有所帮助！。
