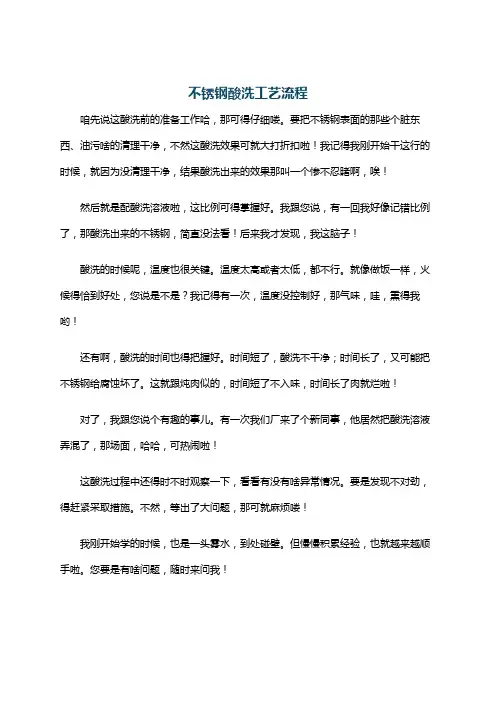

不锈钢酸洗工艺
摘要：本文详细研究了不锈钢酸洗工艺，对现行工艺中存在的一些氧化皮（或黑皮）清除速度过慢、不锈钢腐蚀损失过大、酸洗过程中有大量酸雾或黄烟、酸液使用寿命过短等缺陷和不足，本文进行了详细的研究，找出了解决问题的一些方法，同时开发出了不锈钢酸洗添加剂、酸洗促进剂、酸洗缓蚀剂、酸洗抑雾剂等一系列性能优良的商品，解决了长期困扰不锈钢生产厂家和用户的一系列难题，大大改善了不锈钢生产环境、提高了酸洗液的使用寿命、降低了生产成本、提高了不锈钢的酸洗质量，为我国的节能减排工程做出了巨大贡献。
关键词：不锈钢酸洗工艺添加剂促进剂缓蚀剂抑雾剂节能减排
概述：由于不锈钢具有强度高、耐蚀性强、耐热性好等许多优点，所以不锈钢在工业上应用比较广泛，石化工业、电子机械、医疗机械，轻工产品、个人住宅装饰、高级宾馆设施，无不应用不锈钢制造品。但是，不锈钢在生产过程中经过铸造、模断压，热处理等工艺加工，表面上生成一层黑色氧化皮，或在机械加工的切削过程中留下微观不平度。为了取得不锈钢表面的光洁度、光亮度和使用寿命，必须对不锈钢进行适当的机械抛光，继而化学抛光或电化学抛光，才能真正地提高其自身价值，发挥其应用的实用性。
不锈钢氧化皮的结构：
不锈钢表面存在的氧化皮结构致密，与基体附着力强，在以后的纯化、电镀、着色等装饰处理之前必须首先要清除干净。
（1）不锈钢氧化皮的化学组成。不锈钢内含有铬、镍、铁、少量的碳和硅，可能存在锰、钛、钼、钨等元素，在经过冶炼、熔铸、热轧、热处理、焊接等工艺过程中，不可避免地会生成氧化皮，氧化皮组成物中存在着多种多样的氧化物结构。不锈钢氧化皮化学组成物见下表；
(2)不锈钢氧化皮的复杂性及其危害性。不锈钢氧化皮结构的复杂性使氧化
皮的完整性受到破坏，不完整性包括膜的晶体结构和电子结构的不均匀性。不完整的氧化皮不但没有装饰性外观，而且使金属表面电化学腐蚀加快。氧化膜中新的氧化物的形成，由于体积差异，会在金属表面产生应力，氧化物与基体的热膨胀系数不同，也会产生相应能力。表面应力的存在加快了表面的应力腐蚀。因此，不锈钢表面因各种原因形成的不完整的氧化物、氧化皮有害无益。去除不锈钢表面的这些氧化皮对顺利进行下道工序加工，防止不锈钢表面腐蚀，保持表面光洁，延长不锈钢零部件使用寿命，具有重要的实际意义。
不锈刚氧化皮的清除：
有机械法、化学法和电解法。机械法已在第一章重点磨光、抛光、滚光等诸节中以阐述。由于不锈钢氧化皮组成的复杂性。要使表面氧化皮清除干净，又要使表面达到高度清洁和平整，并非易事。清除不锈钢氧化皮一般要采取分两步进行，第一步为预处理，第二步为去灰渣。
威海云清化工开发院应全国客户要求，率先开发出化学清洗不锈钢氧化皮的最新商品工艺。云清牌不锈钢环保酸洗添加剂，满足客户的不同需求。
主要用途：本品主要用于200、300、400不锈钢酸洗过程中配合硝酸使用，起到除油、除锈、去氧化皮、缓蚀、抑雾等功效，实现了除油除锈二合一，同时促进顽固氧化皮的清除，特别是热扎、退火、回火过程中生成的高温难清除氧化皮，大大缩短清洗时间，同时防止氢脆的产生；抑制烟雾的产生，大大改善生产环境；大大降低金属的腐蚀速度，成倍的延长酸液的使用寿命，最终使产品表面清洁干净，形成均匀的银白色亚光结构。适用于各种型号的不锈钢。
突出特点：本品由除油剂、溶解促进剂、高效缓蚀剂、抑雾剂等复配而成，除油、除锈、除氧化皮一步完成，除氧化皮速度快、效率高，对金属基体的腐蚀小、缓蚀率高，清洗操作过程中没有酸雾。
理化指标：状态：粉状固体；酸碱性：中性；有效物含量：＞98%；可燃性：不燃不爆
使用方法：1、使用量：本品配合各种浓度的硝酸使用,硝酸的使用浓度一般为15~20%（w），本品的使用浓度一般为3~5%.,添加量越多效果越好；2、配制一吨酸液的添加量：（1）硝酸（46%）：350~450千克；添加剂：50千克；水：600-500千克；（2）硝酸（60-68%）：250~500千克；添加剂：50千克；水：700-600千克；（3）硝酸（98%）：150~200千克；添加剂：50千克；水：800-750千克；3、配液：可以将本品加入硝酸中直接使用；也可以将本品加入浓度较高的硝酸中兑水使用。一般情况下直接将本品撒入酸洗液中，搅拌均匀即可。原先使用的酸洗液不用排放，可以先将酸洗槽底部的淤渣清理干净，补加适量的本品、硝酸、水即可使用。添加本品后可以大大降低硝酸的使用浓度，成倍的延长酸液的使用寿命和工件的处理量；4、处理：将要处理的不锈钢浸泡在上述配好的溶液中或涂刷在板材表面，常温处理1~3分钟或更长时间（由材质、氧化皮的厚度和处理要求而定），至表面氧化皮、锈完全清除干净，然后用水将表面冲洗干净，最后用碱液冲洗中和，清洗干净后干燥即可（晾干、吹干或烘干）。
注意事项：1、本品略有腐蚀性，如溅入眼、口，立即清水冲洗；2、勿让小孩接触，勿食用；3、阴凉处密封保存，长期有效；4、酸洗废液直接排放会对环境产生危害，应将“云清牌--酸洗废水处理粉”撒入废液中，搅拌处理，直至pH值大于8为止，澄清后排放，完全达到排放标准，对环境没有任何危害。
包装规格：塑料袋：25千克/袋。
碳钢管酸洗和钝化工艺 Pickling and passivation technics for Carbon steel pipe 工艺材料： 工艺流程：
除锈除油二合一处理→中和处理→皮膜钝化处理→自然干燥→管件外部涂防锈剂。 Process: Rust removing and oil cleaning at one time →Neutralization→passivation →Natural drying →Coat the pipe outside with Antirust . (1)防锈除油二合一处理槽： Rust removing and oil cleaning tank: 按体积比：BR-101A ：CA-66：水＝１：６：３配制工作液。当大气气压低或者天气有雾时，按１％向槽内加入ＢＮ－１１１酸雾抑制剂，用来控制槽液酸雾挥发。 As the ratio by volume to make the working solution .When the atmos is
low or there is any fog , add 1% Acid fog inhibitor BN-111 by volume . (2)中和处理槽： Neutralizer Tank : 春、夏、秋季时：按重量比8~10%加入中和剂BH-008配制工作液。 冬季气温低时：按比重3~5%加入TS-300配制工作液。 春夏秋工件以中和为主；冬季以清洗为主。 In the season of spring ,summer and autumn :Add Neutralizer BH-008 8~10% by weight to make the working solution . In winter ,when the temperature is low :Add Passivator TS-300 3~5% by weight to make the working solution . (3)皮膜钝化处理槽： Passivation tank : 按重量比10~15%加入水质调节剂TS-300配制工作溶液。 Add Passivator 10~15% by weight to make the working solution . 工作槽液的工艺参数： technic data for the Working solution liquid in the tanks : 除锈除油二合一处理槽：常温浸渍，时间：30~90min，PH值≤1.5 Rust removing and oil cleaning tank: soakage at the normal temperature , time :30~90min ,PH≤1.5 . 中和槽： 春夏秋季：PH≧12，常温浸渍时间3~5min；冬季PH≧9，浸渍时间3~5min，温度30℃左右。 Neutralizer Tank :
不锈钢饰品铸造的工艺流程 学院:机电学院 班级:Z1005 学号:0649100506 姓名:王治群
1、制版 失蜡浇铸需要蜡版，而蜡版的批量制作则需要用银版压制的橡胶模。它是不锈钢饰品制作工艺中要求最高的工序，要求所制银板的表面，镂空部位和背面光洁无痕，要求银板的各部分结构合理，镶嵌钻石的位置尺寸准确无误，有些还要求对镶嵌部位进行预加工。准备好银版后才可以进入失蜡浇铸工艺流程。 目前使用的制版工艺主要有：手工雕蜡版，电脑雕蜡版和手起银版。三种工艺各有优点，相互补充。 手工雕蜡版即用石蜡雕出设计图纸上的造型，再利用失蜡浇铸的方法倒出银版；电脑雕蜡版不同于手工雕蜡的是它是通过电脑3D软件与喷蜡机相结合，做出蜡模造型，再使用失蜡浇铸的方法倒出银版；而手制银版，就是制版师傅直接手工制作设计图上的模型。由于手工雕蜡版制版速度快，雕蜡过程修改容易，工具损耗相对小而被广泛使用。 2、失蜡铸造 失蜡铸造俗称倒模，是目前不锈钢饰品生产的重要手段。 （1）压制胶模 压制胶模的注意事项及过程： 1)压模框和生胶片要清洁，不要用手直接接触生胶片的表面。 2)保证原版和橡胶之间不会粘连，应优先使用银版，铜板应先镀银。 3)确定适当的硫化温度和时间，两者基本上符合一个函数关系，与胶模的厚度，长宽及原版的复杂程度有关。通常将压模温度定为150度左右，如果胶模厚度在3层（约 10mm），一般硫化时间为20－25分钟，如果是4层（约13mm），则硫化时间可为30－35分钟。依次类推。同时硫化温度与原版的复杂程度也有关系，如原版复杂，细小，应降低硫化温度，延长硫化时间。 4)压模时要保证原版和生胶片之间没有缝隙。采用塞、缠、补的方式将首版上的空隙位、凹位和镶石位等填满，用碎小的胶粒填满，用尖锐物质（如镊子）压紧。 5)先行预热。硫化时间到了以后迅速取出胶模，压好的胶模要求整体不变形、光滑、水线不歪斜，最好使其自然冷却到不烫手时，就可以趁热用锋利的手术刀进行开胶模的操作。 （2）开胶模和注蜡模 1）开胶模： 开胶模的技术要求很高。因为开胶模的好坏直接影响到蜡模以及金属毛坯的质量。开胶模的工具比较简单有手术刀，镊子，剪刀，尖嘴钳等。胶模通常采用四脚定位法，也就是说。开出的胶模有四个脚互相吻合固定，四脚之间的部分有采用直线切割的，也有采用曲线切割的。开好的胶模要注意检查，胶模内不能有任何缺陷如明显的破花，缺角，粘连等，这些都有可能造成蜡模的缺陷，因此对这些缺陷部位应进行修补，如切开未切的位置，用焊蜡器焊补破花，缺角的地方等。 2）注蜡模： 胶模开好后就可以进行注蜡操作了。注蜡操作应注意对蜡温，压力以及胶膜的压紧等因素的掌握。
不锈钢钢球酸洗钝化工艺 1．不锈钢酸洗钝化的必要性: 奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。其主要目的在于防腐防锈。不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。 不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。但对不锈钢设备的焊缝还需要进行酸洗钝化。对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。 2．不锈钢酸洗钝化原理 不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化
膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。 不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。通常先要进行彻底清洗，包括碱洗与酸洗，再用氧化剂钝化，才能保证钝化膜的完整性与稳定性。酸洗的目的之一是为钝化处理创造有利条件，保证形成优质的钝化膜。因为通过酸洗使不锈钢表面平均有10μm厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达+1．0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。不同的钝化处理也会影响膜的成分与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢能发挥最大的耐蚀性。 国内外学者对不锈钢钝化膜的生成进行了大量研究。以近几年北京科大对316L 钢钝化膜光电子能谱(xps)研究为例作简述[1]。不锈钢钝化是表面层由于某种原因溶解与水分子的吸附，在氧化剂的催化作用下，形成氧化物与氢氧化物，并与组成不锈钢的cr、Ni、Mo元素发生转换反应，最终形成稳定的成相膜，阻止了膜的破坏与腐蚀的发生。其反应历程为： Fe·H20+O*≒[FeOH·O*]ad+H++e [FeOH·O*]ad≒[FeO·O*]ad+H++e
酸洗工艺流程 原料→开卷→入口剪切→焊接→破鳞→夹送机→活套→酸 洗→回酸槽→清洗槽→吹扫→漂洗槽→中和槽→吹扫→烘 干→出口夹送→出口剪切→卷取。 酸洗工艺参数 酸液浓度：黑退火钢带5-20%、光亮退火钢带7-20%、冷硬 钢带7-20%， 在酸液浓度下限附近时合理温度上限调整酸液温度，保证酸洗质量。 酸液温应：60℃~80℃， 二氯化铁含量：≤150ɡ/1。 酸洗速度：≤90m/min。 中和工艺 碱液温度：60-80℃ 碱液PH值：8-12[用PH值试纸检测] 蒸汽压力：≤0.4MPa 1、酸洗工艺过程中酸液温度对保证酸洗质量和酸牦在合理 水平至关重要，因此应避免蒸汽的长时间中断，同时蒸汽压力的大幅波动会造成酸液加热管束的非正常损坏，增加成本。 2、因退火是必需连续的工艺过程，因此退火中需避免煤气、电等突然中断，重新退火对带钢组织和性能有较大影响。 3、热轧带钢表面覆盖着一层氧化铁皮，其重量可达33-55ɡ/
㎡，厚度为7.5~15um，甚至可达20um，现代化热连轧机生产的带钢，其表面氧化铁皮厚度也约为10um。 4、为孓保证成口带钢的表面质量，降低力能消牦，减少轧辊磨损和有利带钢深加工，因此钢带冷轧前必须将氧化铁皮处除掉。 5、我们利用氧化铁皮与酸发生化学反应的基本原理，将钢带浸泡在一定浓度和温度的酸液中，并使钢带与酸液相对运动，加速化学反应速度，从而达到清除氧化铁皮的目的。 酸再生工艺流程：废酸收集→废酸过滤→废酸预浓缩→培烧再生→再生酸收集 酸再生是将废酸液定量的送往酸再生装置再生成游离酸返回酸洗机组，同时得到氧化铁粉的一个体系。 酸再生过程是一个化学过程，浓缩废酸通过啧抢以雾状喷入焙烧炉内，焙烧炉通过两个喷嘴进行操作，操作期间煤气和空气流量自动控制，流量由孔板和差压传感器测量并在显示屏上显示。 煤气流量：200~300m /h，煤气压力：0.01mpa
卫生级304不锈钢管道酸洗钝化方法 我公司在原投标预算中没有包括纯化水管道系统清洗钝化项目。但根据淮北XX药业有限公司要求，精制车间纯化水管道由我公司进行清洗钝化处理。现把清洗钝化施工方案呈报如下： 1、清洗钝化范围：属于我方施工的纯化水管的管道、管件、阀门等。 2、用水要求：在下列所有工艺操作中所用的水均为去离子水，制水操作请甲方配合。 3、安全防护措施：在酸洗液时采用了如下的安全预防措施： (1)操作工戴上清洁、透明的防毒面罩，穿上防酸服装、戴上手套。 (2)所有操作都是先在容器中加水,再加上化学品,不得相反，边加边搅拌。 （3）清洗和钝化液必须达到中性时方可排放，排放需从制水间排污口处排放，以利于环保。 二、清洗方案 1、预清洗 (1)配方：常温去离子水。 (2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，15min后打开排水阀，边循环边排放。 (3)温度：室温 (4)时间：15分钟 (5)放掉清洗用去离子水。 2、碱液清洗 (1)配方：准备氢氟化钠化学纯试剂，加入热水（温度不低于70℃）配制成1%（体积浓度）的碱液。 (2)操作程序：，用泵进行循环，时间不少于30min，然后排放。 (3)温度：70℃ (4)时间：30分钟 (5)放掉清洗液。 3、去离子水冲洗： (1)配方：常温去离子水。 (2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，30min后打开排水阀，边循环边排放。 (3)温度：室温 (4)时间：15分钟 (5)放掉清洗用去离子水。 三、钝化方案 1、酸液钝化 (1)配方：用去离子水及化学纯的硝酸配制8%的酸液。 (2)操作程序：用循环水泵保持在2/3bar压力下加以循环60min。60min后加入适当氢氧化钠，直至PH值等于7时，打开排水阀，边循环边排放。
铸铜鎏金材料工艺说明 铸铜等铸造类雕塑一般首先是泥塑的塑造，然后翻制阴模。翻制阴模后再翻制成阳模，实际上是一个材料转换的过程，即从可塑性泥制品转换到石膏和玻璃钢进行定型、最后进行铸造的过程。每件铸铜艺术品都是需要经过最少11道复杂严谨的工序制作而成，这些工序中既有传统手工艺的痕迹，也有精密铸造的现代技术精彩所在。 一、工艺流程一：泥塑 每件产品的前身都需要一个泥塑原型，泥塑都是经过雕塑师在原创设计稿的基础上反复揣摩、推敲之后进行的再创作，泥塑的造型好坏、神韵的体现与否、意图的表达呈现直接影响今后的产品好坏，所以优秀的泥塑离不开优秀的雕塑师。 第一步雕塑泥备料筛选，喷水醒泥48小时以上，圆雕焊接雕塑钢筋造型骨架，在骨架上缠绕十字型木条托泥装置，雕塑骨架上大间隙铺设金属网，可减少用泥量减少总重量保证雕塑不垮塌。 上大泥覆盖雕塑造型。上泥完毕一边用木槌砸实一边补平泥间空袭。全部上泥后对大造型进行不断的调整。造型不准需要返工对骨架进行休整直到满意，以上必须由专业雕塑师来完成。从此阶段开始雕塑必须经常喷水保持不开裂，半途公休要覆盖塑料薄膜进行保湿直到雕塑模完成。 塑形。由专业雕塑师来完成，塑形过程雕塑师中随时喷水随时塑造。整个过程由雕塑师掌握。 雕塑大型完成。通知甲方对大造型进行审核和提出意见或修改。继续不断的推敲调整和细节塑造达到完美，全部完成造型后使用刮片整体进行刮光。二、工艺流程之二：翻制 根据雕塑造型大小、精细程度等具体要求，采用不同的翻制工艺。雕塑造型较大，精细程度要求相对不高的采用玻璃钢翻模；雕塑造型较小，精细程度要求相对较高的采用硅胶翻模。一般情况下，采用两种工艺相结合的方式翻模。同一雕塑中转折、起伏、纹路、细节相对简单的大面积造型采用玻璃钢翻模，局部细
不锈钢技术及其发展 摘要介绍了不锈钢炼钢的总体概况和品种, 论述了不锈钢在铁水预处理、转炉、电炉、二次精炼、连铸等方面的典型工艺流程,概述了国内外不锈钢的生产和消费现状，提出了不锈钢生产流程未来的发展方向。 关键词不锈钢生产流程精炼 Abstract: The paper introduced the general specification of stainless steel aking and the varieties of the product, stated the typical progresses flow in hot metal pretreatment、 converter、 EAF、 secondary refining continuous casting etc ，summarized the current status of stainless steel production and consumption and put forward the future development trend of stainless steel. Key words: stainless steel production process secondary refining 1.前言 不锈钢是指具有抵抗大气、酸、碱和盐等腐蚀作用的合金钢的总称。通常所说的“不锈”是指其抗腐蚀性能可归因于在氧化的环境中，形成一层氧化铬表面膜。这层薄膜具有不溶解、能自行恢复和无气孔的特点。不锈钢具有良好的耐腐蚀、耐高温、耐磨损、外观精美等特性，用途非常广泛，是石油、化工、化肥、制药、食品、国防、餐具、合成纤维和石油提炼等行业中广泛使用的金属材料。 2.不锈钢的种类 不锈钢常按组织状态分为：铁素体钢、奥氏体钢等、双相不锈钢、马氏体钢。另外，可按成分分为：铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。 （1) 铁素体不锈钢：含铬12％～30％。其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。这类钢能抵抗大气、硝酸及盐水溶液的腐蚀，并具有高温抗氧化性能好、热膨胀系数小等特点，用于硝酸及食品工厂设备，也可制作在高温下工作的零件，如燃气轮机零件等。 (2) 奥氏体不锈钢：含铬大于18％，还含有8％左右的镍及少量钼、钛、氮等元素。综合性能好，可耐多种介质腐蚀。奥氏体不锈钢的常用牌号有1Cr18Ni9、 ＜0.08%，钢号中标记为“0”。这类钢中含有大量0Cr19Ni9等。0Cr19Ni9钢的w C 的Ni和Cr，使钢在室温下呈奥氏体状态。这类钢具有良好的塑性、韧性、焊接性和耐蚀性能，在氧化性和还原性介质中耐蚀性均较好，用来制作耐酸设备，如耐蚀容器及设备衬里、输送管道、耐硝酸的设备零件等。奥氏体不锈钢一般采用固溶处理，即将钢加热至1050～1150℃，然后水冷，以获得单相奥氏体组织。(3)奥氏体 - 铁素体双相不锈钢：兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。奥氏体和铁素体组织各约占一半的不锈钢。在含C较低的情况下，Cr含量在18%～28%，Ni含量在3%～10%。有些钢还含有Mo、Cu、Si、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢
[K8919-0029-0001] 金属表面用的钝化剂 [摘要] 本发明属于化学工业领域，涉及一种金属表面用的钝化剂，所述钝化剂是包括环己胺、硫酸锌、磷酸三钠和水混合剂。本发明的钝化剂可在金属表面酸洗后使用，使金属表面回复到非活化的状态，不易生锈、不易受腐蚀。本发明的金属表面用钝化剂是一种钝化效果好，形成的钝化膜稳定有效的钝化剂。 [K8919-0022-0002] 铜质制冷件无铬钝化剂 [摘要] 本发明涉及铜质制冷件的钝化剂，具体地说铜质制冷件无铬钝化剂。特点是：包括有机酸、磷酸钠、丙烯酸胺、氨基三甲叉膦酸、三氮杂茂和水。将上述配方的原料混合后，制成无色、透明、无毒、无害的钝化液，并采用浸涂或喷涂的方式对铜质制冷管件进行钝化。使用本发明制剂可简化工艺过程，无需酸洗处理，可彻底避免了硝酸或混合酸酸洗处理工件时产生大量有毒的酸雾和铬酸盐对操作人员的危害以及对环境的污染。 [K8919-0018-0003] 钢管酸洗方法本发明公开了一种钢管酸洗方法，其特点是：1.粗酸洗；2.高压水冲洗；3.精酸洗；4.水洗；5.浸泡防锈液；6.高压防锈液清洗；7.吹干；8.清洁内腔。本发明将亚硝酸钠(对人体有害)钝化改成防锈液钝化，减少了环境污染。同时延长了钢管内腔的防锈周期。避免了甘油对底漆层附着力的影响，提高了涂层结合力。油配管酸洗后通过使用高压水冲洗、海绵射弹清洁管道内腔，有效清除了管壁内表面的炭灰，酸洗质量检验直观，提高了油配管酸洗质量和产品清洁度。杜绝了液压油管污染液压系统问题，同时，也减少了因清洗不净锈蚀严重造成材料浪费。 [K8919-0010-0004] 碳素钢管酸洗、中和、钝化工艺及配方 [摘要] 一种碳素钢管酸洗、中和、钝化工艺及配方，属于金属防腐和防锈的工艺方法。其特征是：在酸洗、中和、钝化过程中，不用水冲洗，酸洗后，用白布包海绵球进行托拉、中和、钝化后立即吹干。使用本发明酸洗碳素钢管，可使钢管表面的锈层和氧化皮迅速溶解、剥落，中和钝化后，在钢管表面生成一种性质稳定的钝化膜，保证钢管一年内不生锈，酸洗工艺简单，效果好。本方法适用于酸洗输送氢气、氮气、氮-氢混合气体等介质的输送管道。 [K8919-0026-0005] 船舶用各类油管的表面处理方法 [摘要] 本发明涉及船舶液压油管、滑油管的表面化学处理应用方法。本发明将各船舶用管子放入浓度为15％-20％的酸洗槽内进行清洗表面附着物。将现有技术对管子表面作磷化处理和本发明的酸洗钝化处理做比较发现：酸洗钝化处理，在气候干燥时和气候温度较高的时候，耐锈时间均比磷化处理要时间长，管子不易生锈。钝化处理的管子表面钝化膜对油质无反应，也没有任何金属颗粒产生，使投油时间大大缩短，油质也不会有变化。保证液压油、滑油必须达到的清洁度。 [K8919-0017-0006] 一种不锈钢热轧板酸洗过程中的刷辊清洗方法及刷棍[摘要] 本发明提供了不锈钢热轧板酸洗过程中的刷辊清洗方法及刷棍，它是对现有抛丸处理→硫酸酸洗→第一次刷辊清洗→氢氟酸、硝酸混酸酸洗→第二次刷辊清洗，即不锈热板出口刷辊清洗等工艺技术的改进，其特点是硫酸酸洗后的第一次刷辊清洗采用直径为1.2-1.5mm，含有碳化硅磨料为80-1 50目数的尼龙丝刷辊进行重刷清洗；而在混合酸酸洗后的第二次刷辊清洗采用直径为0.5mm左右，含有微粉碳化硅磨料尼龙丝刷辊进行轻刷清洗。具有板的表面清除氧化铁鳞残留物干净，钝化膜无损害和无划痕；刷辊使用寿命延长，换辊次数减少，生产效率高等优点。 [K8919-0035-0007] 一种钢铁抗腐蚀化学镀层的制备方法

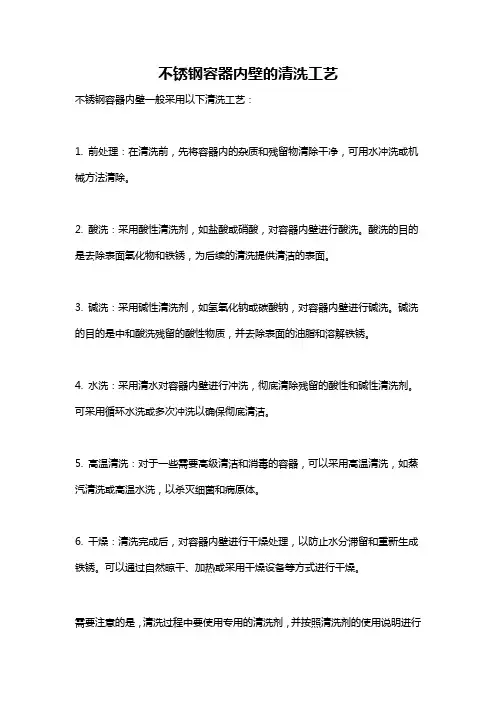

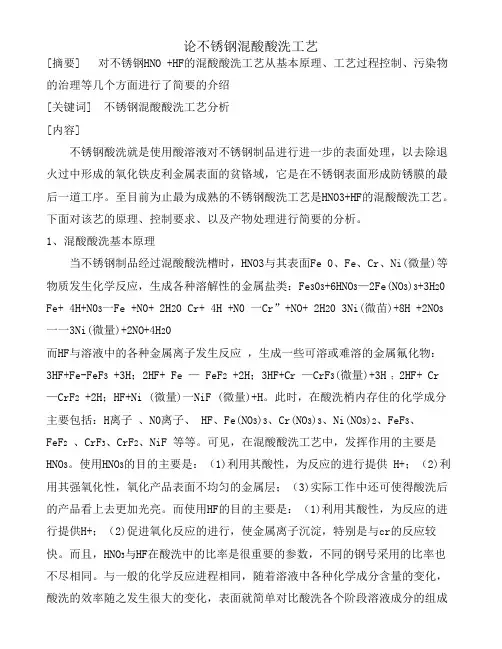

酸洗钝化工艺 酸洗、钝化前的预处理 1对制造完工后的不锈钢容器或零部件按图样和工艺文件的要求，对规定项目检查合格后，才能进行酸洗、钝化预处理。 2将焊缝及其两侧焊渣、飞溅物清理干净，容器的机加工件表面应用汽油或清洗剂去除油渍等污物。 3清除焊缝两侧异物时，应用不锈钢丝刷，不锈钢铲或砂轮清除，清除完毕用净水（水中氯离子含量不超过25mg/L）冲刷干净。 4当油污严重时则用3-5%的碱溶液将油污清除，并用净水冲洗干净。 5对不锈钢热加工件的氧化皮可用机械喷砂的方法清除，砂必须是纯硅或氧化铝。 6制定酸洗、钝化的安全措施，确定必须的用具和劳动防护用品。 酸洗、钝化溶液及膏的配方 1酸洗液配方：硝酸（比重1.42）20%，氢氟酸为5%，其余为水。以上为体积百分比。 2酸洗膏配方：盐酸（比重1.19）20毫升，水100毫升，硝酸（比重1.42）30毫升，膨润土150克。 3钝化液配方：硝酸（比重1.42）5%，重铬酸钾4克，其余为水。以上休积百分比，钝化温度为室温。 4钝化膏配方：硝酸（浓度67%）30毫升，重铬酸钾4克，加膨润土（100-200目）搅拌至糊状为止。 酸洗钝化操作 1只有进行过预处理的容器或零部件才能进行酸洗钝化处理。 2酸洗液酸洗主要用于较小型未经加工的零部件整体处理，可以用喷刷的方法。溶液温度在21-60℃时，每隔10分钟左右检查一次，直至呈现出均匀的白色酸蚀的光洁度为止。 3酸洗膏酸洗主要适用于大型容器或局部处理。在室温下将酸洗膏外均匀干净设备上（约2-3mm厚），停留一小时后用洁净水或不锈钢丝刷轻轻刷，直至呈现出均匀的白色酸蚀的光洁度为止。 4钝化液主要适用于小型容器或部件整体处理，可以采用浸入或喷刷的方法，当溶液温度在48-60℃时，每20分钟检查一次，当溶液在21-47℃时，每小时检查一次，直至表面生成均匀的钝化膜为止。 5钝化膏主要适用于大型容器或局部处理，在室温下将钝化膏均匀涂在酸洗过的容器表面（约2-3mm），1小时后检查，直至表面生成均匀的钝化膜为止。 6酸洗钝化容器或零部件必须用洁净水将表面冲洗干净，最后用酸性石蕊试纸测试冲洗面的任何处，使PH值在6.5-7.5之间，然后擦干或用压缩空气吹干。 7容器和零部件经酸洗钝化后搬运吊装及存放时禁止磕碰划伤钝化膜。 注意事项 1配液时应将水按比例放入耐酸容器中，然后再按比例缓慢加酸，防止倒酸速度过快引起飞溅伤人。
制造工艺详解——铸造 铸造是人类掌握比较早的一种金属热加工工艺，已有约6000年的历史。中国约在公元前1700～前1000年之间已进入青铜铸件的全盛期，工艺上已达到相当高的水平。 一、铸造的定义和分类 铸造的定义：是将液体金属浇铸到与零件形状相适应的铸造空腔中，待其冷却凝固后，获得具有一定形状、尺寸和性能金属零件毛坯的成型方法。 常见的铸造方法有砂型铸造和精密铸造，详细的分类方法如下表所示。 砂型铸造：砂型铸造——在砂型中生产铸件的铸造方法。钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。由于砂型铸造所用的造型材料价廉易得，铸型制造简便，对铸件的单件生产、成批生产和大量生产均能适应，长期以来，一直是铸造生产中的基本工艺。 精密铸造：精密铸造是用精密的造型方法获得精确铸件工艺的总称。它的产品精密、复杂、接近于零件最后形状，可不加工或很少加工就直接使用，是一种近净形成形的先进工艺。
铸造方法分类 二、常用的铸造方法及其优缺点 1. 普通砂型铸造 制造砂型的基本原材料是铸造砂和型砂粘结剂。最常用的铸造砂是硅质砂，硅砂的高温性能不能满足使用要求时则使用锆英砂、铬铁矿砂、刚玉砂等特种砂。应用最广的型砂粘结剂是粘土，也可采用各种干性油或半干性油、水溶性硅酸盐或磷酸盐和各种合成树脂作型砂粘结剂。 砂型铸造中所用的外砂型按型砂所用的粘结剂及其建立强度的方式不同分为粘土湿砂型、粘土干砂型和化学硬化砂型3种。
砂型铸造用的是最流行和最简单类型的铸件已延用几个世纪.砂型铸造是用来制造大型部件，如灰铸铁，球墨铸铁,不锈钢和其它类型钢材等工序的砂型铸造。其中主要步骤包括绘画，模具，制芯，造型，熔化及浇注，清洁等。 工艺参数的选择 加工余量：所谓加工余量，就是铸件上需要切削加工的表面，应预先留出一定的加工余量，其大小取决于铸造合金的种类、造型方法、铸件大小及加工面在铸型中的位置等诸多因素。 起模斜度：为了使模样便于从铸型中取出，垂直于分型面的立壁上所加的斜度称为起模斜度。 铸造圆角：为了防止铸件在壁的连接和拐角处产生应力和裂纹，防止铸型的尖角损坏和产生砂眼，在设计铸件时，铸件壁的连接和拐角部分应设计成圆角。 型芯头：为了保证型芯在铸型中的定位、固定和排气，模样和型芯都要设计
不锈钢丝生产流程 不锈钢是20世纪重要发明之一，经过近百年的研制和开发已形成一个有300多个牌号的系列化的钢种。在特殊钢体系中不锈钢性能独特，应用范围广，起其它特殊钢无法代替的作用。而不锈钢几乎可以涵盖其它任何一种特殊钢。 不锈钢合金含量高，价格比较高，但使用寿命远远高于其他钢种，维护费用少，是使用成本最低的钢种。不锈钢回收利用率高，对环境污染少，是改善环境，美化生活的绿色环保材料。 不锈钢的生产和使用在一定程度上反映出一个国家或地区经济发展水平和人民生活水平。不锈钢的发展几乎不受某个特定行业发展的影响，而与国家和地区GDP（国民生产总值）的增长密切相关。我国是一个发展中国家，近年来GDP值以每年7%~8%的速度稳步上升，国内不锈钢表观消费量一直以每年15%左右速度递增，2001年中国不锈钢表观消费量已达225万吨。预计未来几年这种增长势头将有增无减，不锈钢市场前景一片光明。 不锈钢丝是不锈钢产品系列中一个重要品种，主要用作制造业的原材料。我国经济目前以制造业为支柱，所以我国不锈钢丝消费量在不锈钢总消费量中所占比重要高于发达国家。世界钢丝在不锈钢总量中所占比例大约为4.5%，我国2001年钢丝所占比例已达4.9%，预计未来几年将上升到5.0%~5.5%的水平。根据2001年调查资料全国不锈钢丝表观消费量为11万吨，品种结构为铆螺占40.1%，气阀占22.7%，筛网和焊丝分别占9.1%，精密轴占4.5%，医疗器械占2.7%，滚动体占1.8%，弹簧和制绳分别占0.9%，其它占8.2%。如果按钢的组织结构来划分，我国奥氏体不锈钢丝：铁素体不锈钢丝：马氏体不锈钢丝消费比例为65：10：25，而日本三者比例为70：18：12，由此看出消费水平尚有一定差距。 相对于其他品种，不锈钢丝属于投资少，见效快的产业。近年来国内不锈钢丝生产企业如雨后春笋般的发展起来，尽管如此生产增长仍赶不上消费的增长，每年不锈钢丝的进口量一直维持在2万吨左右。发展不锈钢丝生产，提高不锈钢丝产品质量水平是制品行业面临的一项重要而迫切的任务。 1. 不锈钢的特性、用途及品种 不锈钢是指一些在空气、水、酸性溶液及其它腐蚀介质中具有较高化学稳定性，在高温下具有抗氧化性的钢。不锈钢的耐腐蚀性能和抗氧化性与其化学成分密切相关。 1.1、化学成分对不锈钢的组织和性能的影响 1.1.1 铬是决定不锈钢耐腐蚀性能的主要元素 为什么铬能决定不锈钢的耐腐蚀性能？是不是含铬的钢都是不锈钢？回答这个问题必须从金属腐蚀说起。 金属腐蚀可分为化学腐蚀和电化学腐蚀两种。在高温下金属直接与空气中的氧反应，生成氧化物，是一种化学腐蚀。在常温下这种腐蚀进行得很缓慢，金属的腐蚀主要是电化学腐蚀。 电化学腐蚀的本质是金属在介质中离子化。以铁为例，电化学腐蚀过程可表示为： Fe-e=Fe++ 一种金属耐电化学腐蚀的能力，决定于本身的电极电位。电极电位越负，越易失去电子，发生离子化。电极电位越正，越不易失去电子，不易离子化。常见金属的标准电极电位如表1-1。 表1-1 常见金属的标准电极电位 1/8、2/8、3/8……原子比时，铁-铬合金钢的电极电位呈跳跃式的提高，这种变化规律叫n/8定律，如图1-1所示。
目录 1.目的 (3) 2.适用范围 (3) 3.参考文件 (3) 4.工作条件 (3) 4.1技能水平 (3) 4.2技术先决条件 (3) 4.3主要设备及药品 (4) 5.操作顺序 (5) 5.1不锈钢部件酸洗钝化处理顺序 (5) 5.2碳钢部件磷化处理顺序 (6) 6.实施细则 (6) 6.1不锈钢部件酸洗钝化处理实施细则 (6) 6.2碳钢部件磷化处理实施细则 (10) 7.注意事项和安全措施 (13)
1.目的 为了规范福建福清核电一期工程Ⅰ标段范围内所涉及到的不锈钢部件酸洗钝化和碳钢部件磷化表面处理施工过程，特编制本程序。 2.适用范围 本程序仅适用于指导福建福清核电一期工程Ⅰ标段范围内所涉及的奥氏体不锈钢部件酸洗钝化处理和碳钢部件磷化处理施工。 奥氏体不锈钢部件指： 奥氏体不锈钢材料制作的管道及其支架衬板 奥氏体不锈钢材料制作的通风管道 奥氏体不锈钢材料制作的设备 其他奥氏体不锈钢材料制作的零件 碳钢部件指： 碳钢材料制作的燃油管道 其他碳钢材料制作的设备零件 3.参考文件 《EM1～EM7&EM10奥氏体不锈钢部件的表面处理》0401AT103 《清除铁素体污染的表面处理》0401AT108 《奥氏体不锈钢部件的表面处理》0401T116 《核岛机械设备制造期间清洁技术条件》0426T110 注：由于招标技术文件中无相关文件，故参考秦山二期扩建工程相关文件 4.工作条件 4.1技能水平 施工人员应具备有一定的表面处理经验，掌握操作中的安全规则，尤其是酸溶液的操作使用，并需经培训合格取得上岗资格证。 4.2技术先决条件 工作程序和质量计划已经过业主和监理公司批准；
硅溶胶精密铸造的工艺 一、蜡模制作 蜡料处理工艺操作守则 蜡料处理流程： （静置桶I中）静置脱水→（除水桶中）搅拌蒸发脱水→（静置桶II中）静置去污 1 工艺参数 静置桶I 静置温度85－90℃ 静置时间6－8h 除水桶搅拌温度110－120℃搅拌时间10－12h 静置桶II 静置温度80－85℃静置时间＞12h 保温箱保温温度54±2℃保温时间＞24h 2 操作程序 2.1 检查设备、温控仪表是否处于正常工作状态。 2.2 将脱蜡釜回收的旧蜡液倒入过滤槽中过滤；再送到静置桶I中，在低于90℃下静置6－8h。 2.3 静置完毕把沉淀水放掉后，将蜡液倒入除水桶中。 2.4 除水桶中的蜡液，在110－120℃保温并搅拌，使残留水分蒸发，到目视蜡液表面无泡沫为止。 2.5 将除完水的蜡液，经过＜60目筛网过滤再放入＜90℃的静置桶II中，保温静置12h 以上。 2.6 各除水桶、静置桶应定期性的放掉其底部的残留水和脏杂物。 2.7 把静置桶II中处理好的回收蜡液送到模头压蜡机保温桶中，用于主产模头（浇道）。 2.8 根据旧腊料性能和腊料消耗情况，不定期的在静置桶II中适量加新蜡，一般在3%－5%左右。 2.9 将合格的蜡液灌入保温箱内的蜡缸中，为减少蜡缸内蜡液中的气体，先保持一段高温时期80℃/2h后降至54℃。在54±2℃下保温24h后，方可用于压制蜡模。 3 注意事项 3.1除水桶，静置桶均应及时排水、排污。
3.2经常检查各设备温控仪表的工作状况，防止失控，尤其应防止温度过高造成蜡料老化。 3.3每月检查一次蜡处理设备各导热油的液面位置，油面应距设备顶面200㎜左右，防止油溢出。并注意检查设备有无渗油现象。 3.4经常检查环境状态，避免灰尘及外来物混入蜡料中。 压制蜡模工艺操作守则 1 工艺要求 室温24±3℃ 蜡缸温度54±2℃(大件应根据工艺要求设定) 射蜡嘴温度57－64℃ 压射压力 4.2Mpa(42kgf/cm2） 保压时间5－15s 冷却水温度＜10℃ 2 操作规程 2.1 检查压蜡机油压、保温温度、操作按钮等是否正常。按照技术规定调整压蜡机压射压力、射蜡嘴温度、保压时间、冷却时间等。 2.2从保温箱中取出蜡缸，装在压蜡机上，放出上部混有空气的蜡料。 2.3 将模具放在压蜡机工作台面上，调整射蜡嘴使之与模具注蜡口高度一致，检查模具所有芯子活块位置是否正确，模具开合是否顺利。 2.4打开模具，喷上微薄一层分型剂。合型，对准射蜡嘴。 2.5双手按动工作按钮，压制蜡模。 2.6抽出芯子，打开模具，小心取出蜡模。按要求放入冷却水中或放入存放盘中冷却。并检查有下列缺陷的蜡模应报废： （1）有严重气泡的蜡模；（2）棱角不清晰的蜡模； （3）变形不能修复的蜡模；（4）尺寸不符号规定的蜡模。 2.7清除模具上残留的蜡料，注意只能用压缩空气吹净模具分型面、芯子上的蜡屑、脱模剂，不准用金属刀具去铲刮型腔、抽芯。慎防损害模具型腔部位。 2.8按以上各条进行下一次压制蜡模，以后往复循环生产。 2.9及时将蜡模从冷却水中轻轻取出，用压缩空气吹净蜡屑及水珠，并进行自检，将合格蜡模正确放入存放盘中。 2.10每班下班或模具当班生产完毕后，应用软布等清理模具。如发现模具有损伤应立即报告领班，由领班处理。并清扫压蜡机、工具及现场，做到清洁、整齐。 3 注意事项 3.1压制蜡模时，首先必须进行首件检查，确认合格后，方可进行操作。压制过程中不能轻易变动压制参数。 3.2使用新的模具时，务必弄清模具组装、拆卸顺序，蜡模取出方法。 3.3蜡模存放时，应注意搁置方向，防止变形。需要时可采取卡具等措施，以避免蜡模变形。
不锈钢酸洗与钝化规范 ——奥氏体不锈钢压力容器的酸洗钝化晨怡热管 1 前言 在我公司生产中，经常有不锈钢设备的制作，不锈钢设备由于接触到腐蚀性介质，会造成设备表面有明显的腐蚀痕迹及颜色不均匀的斑痕，因此对不锈钢设备表面的处理尤为关键，不锈钢设备表面的钝化处理就是一个重要环节。设备表面钝化膜形成不完善，与铁离子接触造成污染，在使用过程中就会出现锈蚀现象，造成运行介质指标变化等。下面就奥氏体不锈钢设备表面的酸洗钝化处理原理及实际操作的常规工艺过程谈一些看法，以供有关人员参考。 2 概述 奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器，奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响。奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。 3 酸洗钝化的原理 3.1钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。 其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能中固地附在金属表面上的钝化膜。这层膜成独立相存在，通常是氧和金属的化合物。它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超过25ppm的原因之一。另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。 对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。整个处理过程就称为酸洗钝化处理，简称酸洗钝化。 4 酸洗液、钝化液及酸洗膏配方 酸洗液：20%硝酸+5%氢氟酸+75%水 钝化液：5%硝酸+2%重铬酸钾十93%水 酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水 酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30毫升，澎润土150克搅拌成糊状。 5 酸洗钝化处理的常规工艺过程 为确保酸洗钝化质量，酸洗钝化首先需考虑采用酸洗钝化液浸泡的方式，在不便于采用液体浸泡的情况下，才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式。 当采用酸洗钝化液浸泡的方式时，需定期对浸泡液进行测试和化验。 酸洗钝化的常规工艺过程如下： →酸洗→冲洗→钝化（池洗）→预处理→→酸洗钝化（二合一）液（池洗）→冲洗→后处理→酸洗钝化（二合一）膏（池洗）→ 5.1 预处理 5.1.1 去除焊缝及母材表面的飞溅、焊药、灰尘等。 5.1.2 去除油污，必要时可采用碱洗或洗涤液清洗，洗后需用清水将表面冲洗于净。 5.2 酸洗(池洗)及冲洗
碳钢管道酸洗钝化 1管道酸洗方法 管道酸洗方法目前在施工中均采用槽式酸洗法和管内循环酸洗法两种。 （1）槽式酸洗法。将安装好的管路拆下来，分解后放入酸洗槽内浸泡，处理合格后再将其进行二次安装。此方法适合管径较大的短管、直管、容易拆卸、管路施工量小的场合，如泵站、阀站等液压装置内的配管及现场配管量小的液压系统，均可采用槽式酸洗法。 （2）管内循环酸洗法。在安装好的液压管路中将液压元器件断开或拆除，用软管、接管、冲洗盖板联接，构成冲洗回路。用酸泵将酸液打入回路中进行循环酸洗。该酸洗方法是近年来较为先进的施工技术，具有酸洗速度快、效果好、工序简单、操作方便，减少了对人体及环境的污染，降低了劳动强度，缩短了管路安装工期，解决了长管路及复杂管路酸洗难的问题，并避免了槽式酸洗易发生装配时的二次污染问题，已在大型液压系统管路施工中得到广泛应用。 2管道酸洗工艺 管道酸洗配方及工艺不合理会造成管内壁氧化物不能彻底除净、管壁过腐蚀、管道内壁再次锈蚀及管内残留化学反应沉积物等现象的发生。为便于使用，现将实践中筛选出的一组酸洗效果较好的管道酸洗工艺介绍如下。 2.1槽式酸洗工艺流程及配方
（1）脱脂。脱脂液配方为:（NaOH）=9%～10%;（Na3PO4）=3%;（NaHCO3）=1.3%;（Na2SO3）=2%;其余为水。操作工艺要求为:液体温度70～80℃，浸泡4h。 （2）水冲。压力为0.8MPa的洁净水冲干净。 （3）酸洗。酸洗液配方为:HCl为13%～14%;缓蚀剂为1%;其余为水。操作工艺要求为:常温浸泡1.5～2h。 （4）水冲。用压力为0.8MPa的洁净水冲干净。 （5）二次酸洗。酸洗液配方同上。操作工艺要求为:常温浸泡 5min。 （6）中和。中和液配方为:NH4OH稀释至pH值为10～11的溶液。操作工艺要求为:常温浸泡2min。 （7）钝化。钝化液配方为:钝化剂为8%～10%;NH4OH为2%;其余为水。操作工艺要求为:常温浸泡5min。 （8）水冲。用压力为0.8MPa的净化水冲净为止。 （9）快速干燥。用蒸汽、过热蒸汽或热风吹干 （10）封管口。用塑料管堵或多层塑料布捆扎牢固。 如按以上方法处理的管子，管内清洁、管壁光亮，可保持2个月左右不锈蚀;若保存好，还可以延长时间。 2.2循环酸洗工艺流程及配方 （1）试漏。用压力为1MPa压缩空气充入试漏。
洁净管道酸洗钝化方案 编制： 审核： 批准： 中国电子系统工程第二建设有限公司华北制药新制剂质检楼洁净项目二0一一年九月八日
目录 一酸洗钝化方案概述 (1) 二主要施工机械计划 (2) 三具体酸洗钝化方案 (3) 四安全防护措施 (6) 五人员组织机构 (7)
编制说明 本方案的编制依据为： 1.GB50235-97工业金属管道工程施工及验收规范。 2.质检楼工程洁净工艺管道招标文件。 3.纯化水、纯蒸汽管路设计施工说明。 4.质检楼洁净工艺管道施工方案。 5．药品生产验证指南（2003年版）。 6.中电二公司投标技术文件及施工组织设计。
一酸洗钝化方案概述 根据招标文件及业主要求，在系统试压完成后，要对纯水，纯蒸汽系统进行酸洗钝化。目的：通过该程序，使洁净管道能够达到符合输送纯水和纯蒸汽的要求。要求：经过酸洗、钝化的洁净管道，在管路灭菌后对所输送的介质不产生新的污染。 纯水系统利用系统水泵，进行循环酸洗钝化。纯蒸汽管路计划在制水间和每个支路末端，利用软管，分别与纯水管路连接成环路，与纯水系统一起进行酸洗钝化。 具体管路连接方案： 1．在水机厂家提供的水罐不允许使用的前提下。为满足酸洗钝化的要求，需自备一台储酸碱的储罐。储罐容积不小于3.5米3。 2．纯水系统的连接方案：纯水罐与泵体之间的管路从罐底阀门处与纯水罐隔离。该段管路和经过板换的回水水管路，并串联到水泵循环系统。 并用耐酸软管与自备储罐连接在一起，形成环路进行酸洗钝化。选用 系统中最大的流量泵做酸洗钝化。根据比较选用编号为P104的水泵 （即去蒸馏水机和纯蒸汽发生器的环路）做为循环泵。其余三个循环 环路，在水泵的进口阀门处与原系统拆离，用耐酸软管与自备储罐连 接在一起。回水管路在回水主管的小环路阀门处与原系统拆离，利用 软管将循环回水接入自备储罐。 3．纯蒸汽系统连接方案：计划与纯水管路并在一起进行酸洗纯化。注水口选在各个纯蒸汽使用点，用耐酸软管与纯水管路管处连接在一起。 软管两头加设阀门。要便于排放酸碱液。纯蒸汽系统循环回水管路， 在分汽缸上方主管处与设备断开（阀门关闭）。在安装压力表处，利 用耐酸软管与自备储罐连接在一起，形成环路。纯蒸汽分汽缸因为里 面较脏，单独进行连接，单独循环进行酸洗钝化。不能形成循环的纯 蒸汽使用点，采用浸泡的方法。酸洗纯化完成后，利用软管和塑料桶 排出管路中的酸碱液。中和后进行排放。具体连接见图纸。 注射水环路形成循环时，操作主管路上的阀门，保证小环路能够进水循环。 纯蒸汽管路形成循环时，操作支管路的阀门进行排气，防止气塞。 在酸洗纯化前，应先完成管路的试压，仪表等非耐酸部件不能安装，对板换紫外线杀菌器等设备进行隔离。 酸洗钝化前，根据系统的材质，进行试验，调节酸洗介质各组分的配比。并提交试验样品，预先确认酸洗钝化的效果。
