配电柜测试报告

配电柜产品测试报告范本1. 测试背景和目的本次测试是针对配电柜产品进行的全面测试，旨在验证产品在正常工作条件下的性能和稳定性。

通过测试，评估产品是否符合设计要求，并为后续产品的改进提供参考。

2. 测试环境和条件- 测试地点：实验室- 测试时间：2021年1月1日至1月7日- 测试设备：配电柜产品，电容器，电压稳定器等- 测试条件：温度25，湿度50%，工作电压220V，频率50Hz 3. 测试内容3.1 性能测试- 输入电压波动测试：将输入电压在220V±5%范围内进行波动测试，记录输出电压的变化情况，并评估配电柜的稳压能力。

- 输出电流负载能力测试：在额定工作电压下，将不同负载电流接入配电柜并持续工作一段时间，检查配电柜是否能够正常工作，评估其负载能力。

3.2 安全性测试- 过载保护测试：在额定工作电压下，逐步增加负载电流直至超出额定负荷，观察配电柜是否触发过载保护，验证其过载保护能力。

- 过压保护测试：通过电压稳定器提供不同的输入电压，观察配电柜是否能够正确地触发过压保护并切断输出电压。

- 短路保护测试：模拟短路情况，将输出端短接，观察配电柜是否能够及时切断输出电流，保护设备的安全。

4. 测试结果4.1 性能测试- 输入电压波动测试结果：在输入电压波动范围内，输出电压保持在额定工作电压的正负2%范围内，配电柜具备良好的稳压能力。

- 输出电流负载能力测试结果：在额定工作电压下，配电柜能够稳定输出给定负载电流，并经受住长时间的工作考验。

4.2 安全性测试- 过载保护测试结果：当负载电流超出额定负荷时，配电柜能够立即触发过载保护，切断输出电流，保护设备的安全。

- 过压保护测试结果：当输入电压超过额定电压时，配电柜能够准确地触发过压保护，切断输出电压，防止设备受损。

- 短路保护测试结果：在输出端短接的情况下，配电柜能够迅速切断输出电流，保护设备的安全。

5. 结论和建议本次测试结果表明，配电柜产品在性能和安全性方面表现出色，能够满足设计要求。

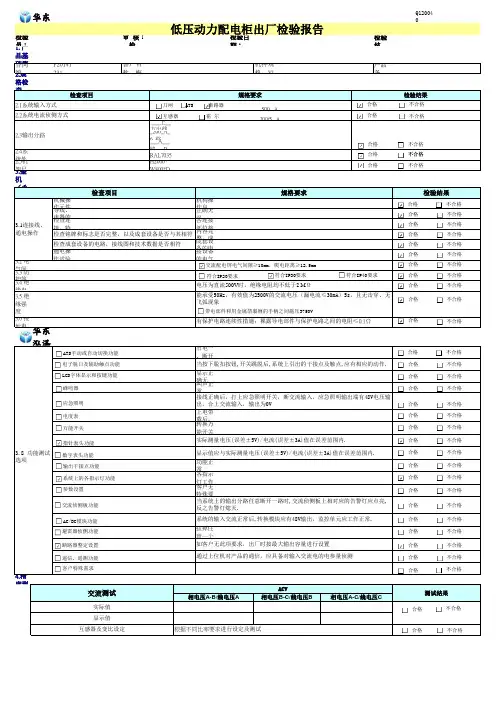

华东泓泽Q120040 REV:00检验员：________________审 核：__检1_____检验日期：2015/3/13检验结果：________________1. 产品基础资料合同编号：P2*******客户名称：梅塞尔切割焊接（中国）有限公司机种规格：XL-21产品条码：1AP012.规格检查_500_ A _1_ 路 _3_ P ___ A ___ 路 ___ P _200/5_ A___上__方出线_200_A_6_路_3_P _250_A_2_路_3_P _63_A_2_路_3_P _100_A_4_路_3_P ___A___路___P ___A___路___P ___A___路___P ___A___路___P2.4系统外观及喷涂要求RAL7035 2.5机架尺寸H2000*W800*D6003.整机（系统）检查机械操作元件、联锁、锁扣等部件的有效性检查机构操作良好；操作循环次数应不少于5次导线、电器的布置、安装是否正确正确无误检查连接，特别是螺丝连接是否接触良好各连接部位接触良好内容完整，成套设备与其相符成套设备的电路，接线图和技术数据相符通电操作试验按设备的电气原理图要求进行模拟动作试验，试验结果应符合设计要求3.2 电气间隙和爬电距离3.3 防护等级验证3.4 绝缘电阻3.5 绝缘强度3.6 接地电阻华东泓泽市电一、断开、市电二三种状态按指定要求切换正常显示正确无误,背光亮度正常,按键功能正确有效.叫声正常上电带载后，电表按箭头指示的方向正确旋转转换万能开关的各个位置状态，应使表头指示正常功能正常各指示灯工作正确客户无特殊要求时，按出厂设置拔掉任意一个防雷模块，监控单元中应有避雷器告警4.精度测试(根据仪表精度要求)低压动力配电柜出厂检验报告检查项目规格要求检验结果2.1系统输入方式2.2系统电流侦侧方式2.3输出分路检查项目规格要求检验结果3.1连接线、通电操作检查铭牌和标志是否完整，以及成套设备是否与其相符检查成套设备的电路，接线图和技术数据是否相符电压为直流500V 时，绝缘电阻均不低于2 M Ω能承受50Hz，有效值为2500V的交流电压（漏电流≤30mA）5s，且无击穿、无飞弧现象有保护电路连续性措施；裸露导电部件与保护电路之间的电阻≤0.1Ω3.8 功能测试选项当按下脱扣按钮,开关跳脱后,系统上引出的干接点及触点,应有相应的动作.接线正确后，打上应急照明开关，断交流输入，应急照明输出端有48V电压输出，合上交流输入，输出为0V实际测量电压(误差±5V)/电流(误差±3A)值在误差范围内.显示值应与实际测量电压(误差±5V)/电流(误差±3A)值在误差范围内.当系统上的输出分路任意断开一路时,交流侦侧板上相对应的告警灯应点亮,反之告警灯熄灭.系统的输入交流正常后,转换模块应有48V输出，监控单元应工作正常.如客户无此项要求，出厂时按最大输出容量进行设置通过上位机对产品的通信，应具备对输入交流电的电参量侦测交流测试ACV测试结果相电压A-B/线电压A相电压B-C/线电压B相电压A-C/线电压C互感器及变比设定根据不同比率要求进行设定及测试实际值显示值 合格 不合格 合格 不合格 合格 合格不合格不合格 合格不合格刀闸ATS 断路器 互感器 霍 尔ATS手动或自动切换功能 电子脱口及辅助触点功能 LCD字体显示和按键功能 参数设置 蜂鸣器 电度表 应急照明 万能开关 指针表头功能数字表头功能 输出干接点功能 系统上的各指示灯功能 断路器整定设置 交流侦侧板功能 避雷器侦侧功能 AC/DC模块功能 客户特殊需求合格不合格合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格不合格遥信、遥测功能 合格 不合格 交流配电屏电气间隙≥10mm，爬电距离≥12.5mm 符合IP30要求符合IP40要求合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格不合格 合格 不合格 合格不合格合格不合格合格 不合格 合格 不合格 符合IP20要求带电部件和用金属箔裹缠的手柄之间施压3750V合格 不合格。

配电柜高海拔检测报告一、引言配电柜是电力系统中重要的设备之一，用于对电能进行分配和保护。

然而，随着电力系统的发展和应用领域的不断拓展，越来越多的配电柜需要在高海拔环境下工作。

高海拔环境对配电柜的性能和安全性提出了更高的要求，因此对配电柜在高海拔环境下的检测至关重要。

二、检测目的本次检测旨在评估配电柜在高海拔环境下的工作性能和安全性，为配电柜在高海拔环境下的应用提供技术支持和参考依据。

三、检测方法本次检测采用现场实测和实验室测试相结合的方式进行。

首先，选取几个典型的高海拔地区作为实测点，对配电柜进行现场实测。

实测内容包括温度、湿度、气压等环境参数的监测，以及配电柜的工作状态和电气性能的测试。

其次，将配电柜样品带回实验室进行更加详细的性能测试和分析。

四、实测结果1. 环境参数通过实测数据分析发现，高海拔地区的温度和湿度较低，而气压较低。

特别是在海拔超过3000米的地区，气压明显低于标准大气压，这可能会对配电柜的散热和绝缘性能产生影响。

2. 配电柜工作状态经过实测发现，在高海拔环境下，配电柜的工作状态相对稳定，没有出现明显的异常。

然而，部分配电柜在高海拔环境下工作时，存在一定的散热问题，需要加强散热设计和措施。

3. 电气性能测试通过实验室测试发现，在高海拔环境下，配电柜的电气性能基本符合设计要求，满足正常运行的要求。

然而，由于气压的降低，配电柜内部的电弧灭弧能力可能会受到一定影响，需要进一步优化设计。

五、结论与建议根据检测结果，可以得出以下结论和建议：1. 高海拔环境下，配电柜的工作状态相对稳定，电气性能基本符合设计要求，但需要加强散热设计和措施，以确保配电柜在高温环境下的正常工作。

2. 由于海拔较高地区的气压较低，配电柜内部的电弧灭弧能力可能会受到一定影响，建议优化设计，提高电弧灭弧能力。

3. 配电柜在高海拔环境下的应用需要进行进一步的验证和测试，以确保其性能和安全性。

六、总结本次配电柜高海拔检测结果表明，配电柜在高海拔环境下的工作状态和电气性能基本符合要求。

企业配电室检测报告1.引言1.1 概述企业配电室是企业电力供应系统的重要组成部分，其正常运行对企业生产及员工生活起着至关重要的作用。

然而，由于长期使用和环境因素的影响，配电室设备可能存在安全隐患和运行故障，因此对配电室进行定期检测显得尤为重要。

本文旨在介绍企业配电室检测的重要性、检测方法和流程以及检测结果的分析，旨在为企业提供可靠的配电设备保障，确保电力供应的稳定和安全。

1.2 文章结构文章结构部分(1.2):本文主要分为引言、正文和结论三部分。

在引言部分，将对企业配电室检测进行概述，并介绍文章的结构和目的。

在正文部分，将重点介绍企业配电室检测的重要性、检测方法和流程以及检测结果分析。

在结论部分，将总结文章的主要观点，提出相关建议，并展望未来的发展方向。

整篇文章将围绕企业配电室检测展开，旨在为读者提供全面的了解和指导。

1.3 目的本报告的目的是对企业配电室进行检测，并分析检测结果，旨在帮助企业了解配电室的电气安全状况，发现潜在的安全隐患和问题，以及提出改进建议。

通过本次检测，企业可以及时采取措施，保障配电设施的稳定性和安全性，确保工作场所的安全生产。

同时，本报告还旨在强调企业配电室检测的重要性，提高企业对配电设施安全管理的重视，促进企业的可持续发展。

2.正文2.1 企业配电室检测的重要性企业配电室是企业电力系统的核心组成部分，其安全稳定运行对于企业生产经营至关重要。

因此，对企业配电室进行定期检测具有非常重要的意义。

首先，企业配电室是电力系统的“心脏”，其安全稳定运行直接关系到企业生产设备的正常运行和员工的人身安全。

通过对企业配电室进行检测，可以及时发现潜在的安全隐患，如线路老化、设备损坏、接触不良等问题，确保电力系统的安全稳定运行。

其次，企业配电室检测可以提前发现设备的运行问题，及时进行维护和修复，减少由于设备故障带来的停工和生产损失，提高生产效率和经济效益。

另外，随着企业生产规模的不断扩大、电力负荷的增加，配电系统的负荷能力和稳定性也面临挑战。
