LabView 第六章 结构与属性--For循环

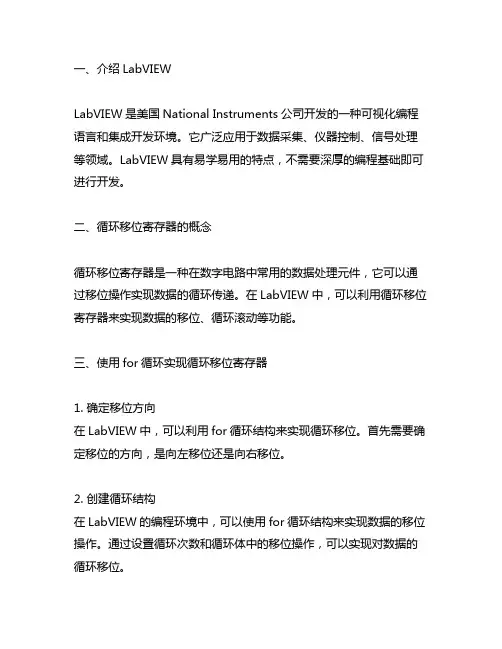

一、介绍LabVIEWLabVIEW是美国National Instruments公司开发的一种可视化编程语言和集成开发环境。

它广泛应用于数据采集、仪器控制、信号处理等领域。

LabVIEW具有易学易用的特点，不需要深厚的编程基础即可进行开发。

二、循环移位寄存器的概念循环移位寄存器是一种在数字电路中常用的数据处理元件，它可以通过移位操作实现数据的循环传递。

在LabVIEW中，可以利用循环移位寄存器来实现数据的移位、循环滚动等功能。

三、使用for循环实现循环移位寄存器1. 确定移位方向在LabVIEW中，可以利用for循环结构来实现循环移位。

首先需要确定移位的方向，是向左移位还是向右移位。

2. 创建循环结构在LabVIEW的编程环境中，可以使用for循环结构来实现数据的移位操作。

通过设置循环次数和循环体中的移位操作，可以实现对数据的循环移位。

3. 实现移位操作在for循环的循环体中，可以利用LabVIEW的位操作函数来实现数据的移位操作。

对于向左移位，可以利用Shift Left函数；对于向右移位，可以利用Shift Right函数。

4. 设置循环次数通过设置for循环结构中的循环次数，可以实现指定次数的循环移位操作。

可以根据具体的应用需求来设置循环次数，实现不同长度的移位操作。

4. 实现循环滚动在LabVIEW中，可以利用循环移位寄存器实现数据的循环滚动。

通过设置合适的循环次数和移位方向，可以实现对数据的循环滚动操作。

四、应用实例以一个简单的实例来说明使用for循环实现循环移位寄存器的方法。

假设有一个长度为8位的移位寄存器，初始状态为xxx，现在要对这个移位寄存器进行向右移位操作。

1. 确定移位方向根据实际需求，确定移位的方向为向右移位。

对于向右移位，可以利用Shift Right函数来实现移位操作。

2. 创建循环结构在LabVIEW的程序界面中，创建一个for循环结构，设置循环次数为8次，以实现8位数据的移位操作。

labview中for循环在顺序结构中用法1. 引言1.1 介绍labview中for循环在顺序结构中的用法在LabVIEW中，for循环是一种非常常见的结构，它可以在顺序结构中被灵活应用。

顺序结构是LabVIEW中的一种基本结构，它按照从上到下的顺序执行代码，一次执行一条线路上的程序。

在顺序结构中使用for循环可以帮助我们简化程序，节省时间和精力。

for循环能够重复执行特定的操作，直到达到设定的条件。

这使得我们能够简化代码、提高代码的可读性和可维护性。

在实际项目中，经常会出现需要重复执行相同操作的情况，此时for循环就派上用场了。

LabVIEW为我们提供了方便的工具来添加for循环至顺序结构中。

通过简单拖拽的方式，我们就可以将for循环放置在需要的位置。

而设置for循环的循环次数也是非常简单的，只需在循环结构中输入结束条件即可。

在for循环中执行特定操作也非常容易。

我们可以在for循环中添加需要重复执行的代码块，这样就可以实现对特定操作的循环执行。

通过合理的设计和设置，我们可以充分利用for循环在顺序结构中的优势，提高程序的效率和可维护性。

2. 正文2.1 什么是循环结构循环结构是编程语言中一种重要的控制结构，允许程序在满足特定条件下重复执行一段代码块。

在计算机程序中，循环结构可以大大简化重复性工作的编写，提高代码的效率和可维护性。

在labview中，for循环是一种常见的循环结构，它允许用户指定循环次数并在每次迭代中执行特定的操作。

通常情况下，for循环适用于已知循环次数的情况，比如要对一组数据进行处理或执行固定次数的任务。

循环结构的实现通常包括三个要素：循环变量、循环终止条件和循环体。

循环变量用于追踪循环的当前状态，循环终止条件确定循环何时结束，循环体则包含需要重复执行的代码块。

在labview中使用for循环可以简化重复性工作的编写，提高程序的可读性和可维护性。

通过合理的设计和控制循环变量和循环终止条件，可以确保程序的正确运行并有效地处理大量数据。

06、循环While循环1.While循环是一种结构，它重复执行代码片段直到满足某种条件为止。

它可比作传统语言中的Do Loop或Repeat－Until循环。

它位于编程→结构→While循环。

每个While循环都有一个条件端子和一个重复端子。

如图：重复端子用于记录和输出已执行的循环的次数，条件端子输入的是一个布尔变量：真或假，While循环将一直执行到连接条件端子上的布尔值变成真或假为止，取决于条件端子设置为“真（T）时停止”还是“真（T）时继续”。

在条件端子上单击右键即可进行更改。

如图：下面举个简单的例子：利用While循环产生随机数，当产生的随机数大于0.8时，循环停止。

步骤如下：1. 打开前面板，新建两个数值显示控件，一个为循环次数，一个显示最后产生的那个大于0.8的随机数。

如图：2．切换到程序框图，放置一个While循环，如图:3. 放置随机数函数到While循环内，并连线，如图：4. 放置比较函数，将循环次数与重复端子连线，如图：5．运行，即可在前面板上看到结果，如图：在程序框图中，在数值显示控件上单击右键，可更改数值的类型，如图：各种数值的类型都可以看见，我就不再赘述。

在While循环的边框上单击右键，可添加位移寄存器，如图：有关位移寄存器的用法，我们将会在For循环中讲到，这里暂不做介绍。

注意：While循环的条件端子一定要有连线，否则程序无法运行！如图：For循环1． For循环位于函数→编程→结构→For循环，如图：从图中可以看到，For循环有两个端子计数端子：要执行循环的次数，可用于For循环内部的循环计数重复端子：已执行循环的次数，可用于For循环内部的重复计数For循环应用举例：产生10个随机数，并把最后一个显示出来。

步骤如下:1．放置一个数值显示控件到前面板，并改名为随机数。

2．放置For循环到程序框图，如图：3．放置随机数函数到程序框图，并连线4．计数端子上单击右键，选择创建常量，并输入10，如图：5．运行程序，便可在前面板上看到结果。

图6-4 公式节点输入/输出端子对应，左图正确/右图错误
6.1.2 公式
在函数数学公式与脚本选板中公式节点 ，见图6-5。
当把公式节点放置到程序框图上时，系统会自动弹出“配置公式”对 话框，见图6-6。在对话框中输入公式后，若对话框右上方的方块显示为 绿色时，则表明系统识别了输入的函数。当出现错误或非法公式时，对 话框右上方的方块显示为灰色，表明系统不识别。
图 6-1 公式节点选板
图 6-5 脚本与公式选板
与创建循环的方法类似，用户从结构选板中选择公式节点，用鼠标 在程序框图上任意位置拖放任意大小的公式节点。公式节点是一个大小 可变的方框，利用它可直接在程序框图中输入数学公式，如图6-3所示。
在程序框图上输入数学公式或类似于C语言的表达式，可以使用的函 数如下：abs、acos、acosh、asin、asinh、atan、atan2、atanh、ceil、cos 、cosh、cot、csc、exp、expm1、floor、getexp、getman、int、intrz、ln、 lnp1、log、log2、max、min、mod、pow、rand、rem、sec、sign、sin、 sinc、sinh、sqrt、tan和tanh等。
LabVIEW通过对象标签将局部变量和 前面板对象相关联，因此必须用描述性 的自带标签对前面板控件和显示件进行 标注，如图6-11中对象标签“字符串”、 “数值”等。
2．局部变量使用方法
（1）使用局部变量可对前面板控件进行 读/写。 局部变量有读和写两种属性。当一个局部 变量为读属性时，说明可以从该局部变量 中读取数据。相反，当其为写属性时则可 以给该变量赋值。右键单击从弹出菜单上 选 转换为写入 或 转换为读取。
1．全局变量创建

LabVIEW中的控制结构和循环LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言和开发环境，用于测量与控制系统。

在LabVIEW 中，控制结构和循环是实现自动化控制和流程控制的重要组成部分。

一、控制结构1. 顺序结构顺序结构按照程序中的逐行顺序执行。

在LabVIEW中，通过将各个步骤连接起来，即可实现顺序执行。

2. 选择结构选择结构用于根据条件的不同，执行不同的代码块。

在LabVIEW 中，选择结构包括“Case结构”和“Select结构”。

- Case结构：根据条件进行分支选择。

不同的条件对应不同的代码块。

你可以在其中添加多个Case并分别编写代码，这样可以根据不同的条件执行不同的操作。

- Select结构：类似于Case结构，但是它使用数字索引来选择要执行的代码块，而非条件。

3. 循环结构循环结构用于重复执行某个代码块，直到满足退出条件为止。

在LabVIEW中，循环结构包括“For循环”、“While循环”和“Do循环”。

- For循环：用于已知循环次数的情况下重复执行代码块。

你可以设置循环的次数，并且在每次迭代中可以自定义循环变量的起始值、终止值和步长。

- While循环：在满足条件的情况下重复执行代码块。

你可以设置循环的退出条件，并且在每次迭代中可以自定义条件的判定。

- Do循环：先执行代码块，再判断循环条件是否满足。

如果满足，则继续循环执行，直到条件不满足为止。

4. 跳转结构跳转结构用于在程序中实现跳转操作，常见的跳转结构有“跳出循环”和“跳转到指定位置”。

- 跳出循环：当满足特定条件时，可以用于提前终止循环的执行。

一般在循环结构内部设置条件，满足条件时通过跳转结构跳出循环。

- 跳转到指定位置：用于在程序中实现指定位置之间的跳转。

你可以在程序的任意位置插入标记，然后使用跳转结构指定要跳转到的标记位置。

顺序结构
基本概念
控制流(Control Flow)
传统语言中(如C、Basic等)，程序按照 程序代码从上到下的顺序执行，每个 时刻只进行一步的程序执行方式。 数据流(Data Flow) 在LabVIEW中，只有当某个节点的所 有输入均有效时，才执行该节点。 具有数据从属性(Data Dependency)。
用For循环产生一个长度为2000点的随 机波形，并计算所用时间。
读取操作系 统软件定时 器的当前值
用平铺式顺序结构求产生2000点随机 随机波形所需的时间
平铺式顺序结构没有本地变量，需要向后续的 子帧传递数据时，只要将数据直接连接到后续 的子帧中即可。
将随机函数发生器产生的数字与前面板上 输入的给定数字比较，计算当两个数匹配 时所需Βιβλιοθήκη 时间。并行执 行多任 务功能
当需要两个节 点按照一定的 先后顺序执行
顺序结构
(Sequence Structure)
顺序结构的建立
顺序结构的基本组成
顺序结构象电影胶片、照相机内的胶卷 一样，是按照顺序一帧接一帧地拍照 (运行)的；由一帧或多帧图框组成。
单框架顺序结构 和多框架顺序结构
多框架结构的建立
局部变量(本地变量)的创建
顺序结构可 在帧与帧之 间传递信息
从一个帧 向其他帧 传递数据
顺序结 构局部 变量端口
注
箭头向外表 示本帧向外 输出数据
意
箭头向内其 1、仅能在一个帧中给顺序结构 他帧向本帧 输送数据 局部变量赋值，该帧称为数 据源帧 2、数据源能被后续所有帧使用, 但源帧前面的帧中不能使用。
平铺式与层叠式的切换
层叠式顺序结构的组成
顺序框架 (Sequence Frame)、选择器 标签(Selector Label)和递增/递减按钮 (Increment/Decrement Buttons)组成

THANKS
感谢观看
循环嵌套
总结词
在一个循环内部嵌套另一个循环，以实现更复杂的控制结构 。
详细描述
循环嵌套允许在一个循环中包含另一个完整的循环，这可以 用于实现更复杂的逻辑和算法。
循环控制
总结词
通过各种控制结构来改变循环的执行流程。
详细描述
循环控制结构包括跳出循环、继续迭代、条件分支等，这些控制结构允许在循 环内部改变执行流程。
LabVIEW的特点
图形化编程
LabVIEW使用图形化的编程语言G，通过图形化的方式实现程序的 构建，使得编程更加直观和易于理解。
丰富的函数库
LabVIEW提供了丰富的函数库，涵盖了数据采集、信号处理、数据 分析、仪器控制等领域，方便用户快速开发测试和测量应用程序。
跨平台
LabVIEW可以在多种操作系统上运行，如Windows、Linux和Mac OS等，方便用户在不同平台上进行开发。
03
结构
条件结构
条件结构：也称为选择结构， 允许根据不同的条件执行不同
的代码块。
条件结构通常用于根据布尔表 达式的值选择执行不同的代码
路径。
它由两个或多个分支组成，每 个分支包含要执行的代码块。
条件结构在LabVIEW中通过“ 选择器”图标表示。
事件结构
事件结构：用于处理和响 应在程序运行期间发生的 事件。
03
它通常用于按照特定流程执行一系列操作， 例如初始化、输入、处理和输出。
04
顺序结构在LabVIEW中通过“直线”图标 表示。
04
循环与结构的实例应用
数字信号处理
数字滤波器设计
使用循环结构实现数字滤波器的参数调整和性能测试，如低通、高通、带通、带 阻滤波器等。

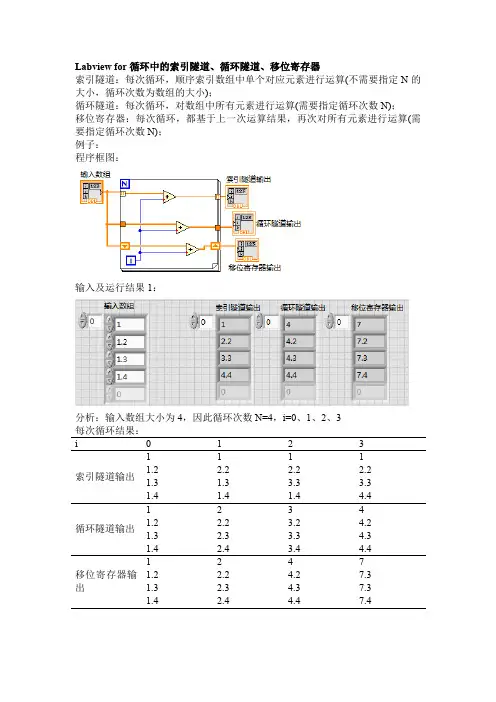

Labview for循环中的索引隧道、循环隧道、移位寄存器
索引隧道：每次循环，顺序索引数组中单个对应元素进行运算(不需要指定N的大小，循环次数为数组的大小)；
循环隧道：每次循环，对数组中所有元素进行运算(需要指定循环次数N)；
移位寄存器：每次循环，都基于上一次运算结果，再次对所有元素进行运算(需要指定循环次数N)；
例子：
程序框图：
输入及运行结果1：
分析：输入数组大小为4，因此循环次数N=4，i=0、1、2、3
每次循环结果：
i 0 1 2 3
索引隧道输出1 1 1 1 1.2 2.2 2.2 2.2 1.3 1.3 3.3 3.3 1.4 1.4 1.4 4.4
循环隧道输出1 2 3 4 1.2 2.2 3.2 4.2 1.3 2.3 3.3 4.3 1.4 2.4 3.4 4.4
移位寄存器输出1 2 4 7 1.2 2.2 4.2 7.3 1.3 2.3 4.3 7.3 1.4 2.4 4.4 7.4
输入及运行结果2：
输入及运行结果3：
输入及运行结果4：。

第六章 结构与属性
结构(Structure)
结构是控制 G程序数据流程的元素, G语 言包含有5种结构： While loop结构 For Loop结构 Case结构 Sequence(顺序)结构 公式节点 事件结构
结构的选取
For循环(For Loop)
将某程序段重复执行预先设定的次数。 组成：循环框架(Loop Frame)、重复端 口（Loop Iteration)、计数端口(Loop Count)。
或While循环 框架内
例6.1.2 求n!
例6.1.2 求0到99的偶数
数组(Array)
当有一串数据需要处理→数组→一维、二维
(少)、三维(极少)。
组成：数据索引、数据、数据类型(隐含)
数组的建立
多维数组的建立
用For循环产生一个长度为5的随机数组
求一个一维数组中所有元素的和
For自动索引 功能(Auto Inde的 循环之间传递数据，其功能是将上一次 循环的值传给下一次循环。
注意：左侧移位寄存器的初始化（循环前为默认值) 右侧的移位寄存器只能循环结束时输出数据， 一般输入数据。
例6.1.2 求n!
反馈节点(Feedback Node)
可以实现移位寄存器的功能，一个反馈节 点包含：初始化端口(Initializer Terminal)、 反馈节点(Feedback Node)两部分。 必须放在For
For循环显示随机数列
注意：
i的初始值为0,每次循环递增步长为1,且固定不变 办法：重复端口的数据进行运算；移位寄存器。
移位寄存器(Shift Register)
功能：
将第i-1,i-2,i-3…次循环的计算结果保存

LabVIEW 中的执行结构
本节内容包含
循环结构 条件结构 其他结构
执行结构内部包含图形化的代码段，并能控制代码段运行的时间和方式。常见的执行结构有 While 循环、For 循环和条件结构。如需要多次运行同一段代码或需要按不同的条件执行不同代码，可考虑使用这些结构。
循环结构
视频：在 LabVIEW 中创建循环结构
(1)LabVIEW For 循环 | (2)流程图 | (3)伪码示例 图 5. For 循环
For 循环在结构选板上。While 循环也可转换为 For 循环，只需右键单击 While 循环的边框，然后从快捷菜单 中选择“替换为 For 循环”，即可实现。
循环总数接线端是一个输入接线端，表示重复执行子程序框图的总次数。
返回页首
视频：在 LabVIEW 中使用条件结构
条件结构包括两个或两个以上子程序框图（也称“条件分支”）。 条件结构每次只能显示一个子程序框图、执行一个条件分支。执行哪个子程序框图由输入值决定。条件结构类 似于文本编程语言中的 switch 语句或 if...then...else 语句。
分支选择器标签位于条件结构顶部，中间是当前分支在选择器中的名称，左右两边是递增和递减箭头。 单击递减和递增箭头可浏览所有条件分支。也可单击分支名旁边的向下箭头，在下拉菜单中选择一个条件分支。
数据类型 数值 布尔 字符串
默认值 0 FALSE 空值("") 表 1. 各数据类型的默认值
其他结构
LabVIEW 中还有其他更高级的执行结构，例如事件结构（用于处理用户界面交互等中断驱动任务）和顺序结 构（用于强制指定执行顺序）。这些内容并不包含在本入门教程内，如需了解这些结构，请参阅相应的 LabVIEW 帮助主题。

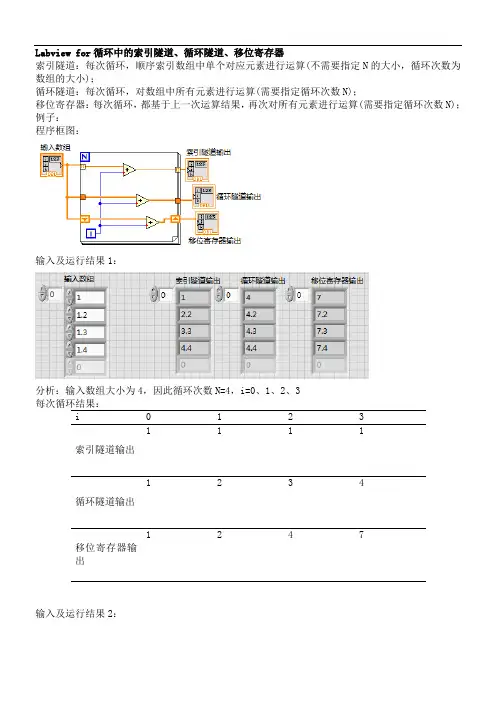

Labview for循环中的索引隧道、循环隧道、移位寄存器
索引隧道：每次循环，顺序索引数组中单个对应元素进行运算
(不需要指定N的大小，循环次数为数组的大小)；
循环隧道：每次循环，对数组中所有元素进行运算(需要指定循环次数N)；
移位寄存器：每次循环，都基于上一次运算结果，再次对所有元素进行运算(需要指定循环次数N)；例子：
程序框图：
输入及运行结果1：
分析：输入数组大小为4，因此循环次数N=4，i=0、1、2、3
每次循环结果：
i0123
索引隧道输出
1111
循环隧道输出
1234
移位寄存器输
出
1247
输入及运行结果2：
输入及运行结果3：
输入及运行结果4：。

LabVIEW 中的循环结构在程序设计中，如果需要重复执行一段代码，就需要使用循环结构。

接下来我们将介绍在LabVIEW中常常使用的2种循环结构While 循环和For 循环。

1.While 循环与文本编程语言中的Do循环类似，While 循环将执行子程序框图直到满足特定条件（如图1）。

图1.1 While 循环流程图我们通过以下的例子来具体介绍While循环：图1.2是使用while循环产生一个随机序列，当该序列中有值大于0.9或者停止按钮被按下时代码停止。

（该程序见附件Random generate.vi）图1.2 While 循环产生随机序列条件接线端：While循环会一直执行代码，直到条件接线端收到特定的布尔值时才会停止。

在本例中，当由停止键按下或者产生的随机数大于0.9时就会终止该程序。

条件接线端一般默认为真时停止（），当该接线端输入为真时程序就终止。

也可以选择真时继续（）。

计数接线端：表示已经完成的循环次数，该计数从0开始。

在本例中，如果当产生的第13个点值超过0.9时，计数器值为12。

结构隧道：当需要将循环中的数据传入或者传出时，我们使用隧道的方式（这一点将在后面详细介绍）。

2.For 循环For循环常用于已知代码循环次数的情况，比如数组的操作。

下面是For循环的流程图：2.1 For 循环的流程图我们通过以下的例子来具体介绍以下For循环：如图 2.2，使用For循环产生一个3×4的二维随机数组。

（该程序见附件Generate array.vi）图2.2 For循环产生3×4的二维随机数组计数接线端（输入）：通过计数接线端指定For循环的循环次数。

该接线端计数从1开始。

计数接线端（输出）：表示For循环已经完成的循环次数。

该接线端计数从0开始。

如图2.2，生成3×4的二维数组后，维数1和维数2分别为3，2。

3.While 循环与 For 循环的区别：一般来说，如果已知循环的次数，那么使用For循环比较简便；如果循环次数未知，那么就需要使用While循环。

练习3-2 使用For循环目的:用For循环和移位寄存器计算一组随机数的最大值。

1.打开一个新的前面板,按照下图创建对象。

a.将一个数字显示对象放在前面板,设置它的标签为“最大值”。

b.将一个波形图表放在前面板,设置它的标签为“随机数”。

将图表的纵坐标范围改为0.0到1.0。

c.在图表的快捷菜单中选择Visible Items»Scrollbar和Digital Display,并隐藏Plot Legend。

d.用移位工具修改滚动栏的大小。

图2-5 练习2-3的面板和流程图2.按照上图画流程图。

3.在流程图中放置一个For循环(Functions»Structures。

4.在For循环的边框处单击鼠标右键,在快捷菜单中选择Add Shift Register。

5.将下列对象添加到流程图。

a Random Number (0–1函数(Functions»Numeric——产生0到1之间的某个随机数。

b数值常数(Functions»Numeric——在这个练习中需要将移位寄存器的初始值设成0。

c Max&Min函数(Functions»Comparison——输入两个数值,再将它们的最大值输出到右上角,最小值输出到右下角。

这里只需要最大值,只用连接最大值输出。

d数值常数(Functions»Numeric——For循环需要知道需要执行的次数。

本练习中是100次。

6.按照上图连接各个端子。

7.运行该VI。

8.将该VI保存为LabVIEW\Activity 目录下的Calculate Max.vi。

LabVIEW for循环是一种结构，允许用户重复执行一段代码一定次数或直到满足特定条件。

循环可以嵌套，这意味着一个循环可以包含另一个循环。

LabVIEW for循环的工作原理如下：1.初始化循环变量for循环的第一个步骤是初始化循环变量。

循环变量是一个用来跟踪循环当前正在执行的次数的变量。

循环变量通常使用一个数字，但也可以使用字符串或其他数据类型。

1.执行循环体一旦循环变量初始化，循环体就会被执行。

循环体是循环中包含的代码。

循环体可以包含任何有效的LabVIEW代码，包括其他循环、条件语句和函数调用。

1.递增循环变量循环体执行后，循环变量将递增。

循环变量的递增量由循环的“增量”属性决定。

增量可以是任何数字，但通常为1。

1.检查循环条件循环变量递增后，循环条件将被检查。

循环条件是一个布尔表达式，它决定循环是否应该继续执行。

如果循环条件为真，循环将继续执行。

如果循环条件为假，循环将终止。

1.重复步骤2至4如果循环条件为真，循环将继续执行步骤2至4。

这个过程将重复，直到循环条件为假。

当循环条件为假时，循环将终止。

LabVIEW for循环的示例以下是一个LabVIEW for循环的示例，它将数字1到10相加：1.创建循环变量首先，创建一个循环变量。

在本例中，循环变量命名为“i”。

1.初始化循环变量接下来，初始化循环变量。

在本例中，循环变量“i”被初始化为1。

1.执行循环体循环变量初始化后，循环体被执行。

在本例中，循环体包含一个函数调用，该函数调用将数字“i”添加到一个变量“sum”中。

1.递增循环变量循环体执行后，循环变量“i”递增。

在本例中，循环变量“i”递增1。

1.检查循环条件循环变量“i”递增后，循环条件被检查。

在本例中，循环条件是“i<=10”。

如果“i”小于或等于10，循环将继续执行。

如果“i”大于10，循环将终止。

1.重复步骤2至4如果循环条件为真，循环将继续执行步骤2至4。

这个过程将重复，直到循环条件为假。

通过事件端口可以访问事件的数据值。 事件选择标签显示当前响应事件的子图形代码框。
第34页/共68页
5.5.3 事件结构的设置 在事件结构边框右键弹出菜单上选择Case Event Case添加事件子图形代码框。 点击事件数据节点可以选择、添加、删除事件
节点。
第35页/共68页
在Edit Events Handled by This Case设置代 码框设置事件源 和事件类型。
将该数据送出。
第6页/共68页
框架隧道属性用框架隧道右键菜单设置。
第7页/共68页
5.1.2 For 循环的使用
例5.1.1 求N!.
例5.1.2 求0到99之间所有偶数的和.
第8页/共68页
5.1.3 For 循环的特点
1. 一旦For循环开始执行，就必须执行完相应次数循 环后才能终止，不可中途跳转出来。 2. 具有自动索引功能 例：求一维数组所有元素的和。
第31页/共68页
5.4.3 Case结构的特点
.1 LabVIEW的Case结构简洁明了，不但相当于
Switch语句，还可以实现if else语句功能。 2.Case框架中也存在框架隧道，但隧道没有
Enable Indexing和Disenable Indexing属性。 3.每个子框架必须连接一个数据，否则程序出 错。
Do {
} LabVIEW中While循环可从框图功能模板Function → Programming→Structure子模板中创建。
第11页/共68页
→
第12页/共68页
5.2.1 While循环的组成
最基本的While循环由：循环框架、迭代端口i 和条件端口构成。
条件端口控制循环是否执行，每次循环结束后， 判断条件端口的值，若为False，停止执行循环； 若为True，则继续执行下一次循环。不给条件端

包括鼠标事件（单击、
双击等）、键盘事件、选单事件、窗口事 件（如关闭窗口）、对象的数值变化等。 使用事件驱动可以让Labview应用程序在没 有指定事件发生时处于休息状态，直到前 面板窗口中有一个事件发生时为止。在这 段时间内，可以将CPU交给其他的应用程 序使用，这大大提高了系统资源的利用率。
可以令移位寄存器记忆前面的多个周期
的数值。这个功能对于计算数据均值非 常有用。还可以创建其他的端子访问先 前的周期的数据，方法是用鼠标右键单 击左边或者右边的端子，在快捷菜单中 选择Add Element。例如，如果某个移位 寄存器左边的端口含有三个元素，那么 就可以访问前三个周期的数据。
数据在移位寄存器中的流动过程
调用For循环节点时，不会立刻出现在流 程图中，而是出现一个小的图标，而后 可以修改图标的大小和位置。具体的方 法是，先单击所有端子的左上方，然后 按下鼠标，拖曳出一个包含所有端子的 矩形。释放鼠标时就创建了一个指定大 小和位置的For循环。
For循环的组成
最基本的For循环由循环框架（Loop Frame）、
选择结构的使用
例题：创建一个VI以检查一个数值是否
为正数。如果它是正的，VI就计算它的 平方根，反之则显示出错。
选择结构的特点
Labview的选择结构与其他语言的选择结
构相比，简洁明了，结构简单，不但相 当于Switch语句，还可以实现if…else语句 的功能。 为与选择框架外部交换数据，选择结构 也有边框通道。选择结构的边框通道与 顺序结构的框架通道类似，也没有Enable Indexing和Disable Indexing这两种属性。不 过选择结构的边框通道还有其自身的特 点。
基本的结构之一，相当于C语言中的 switch语句。 创建选择结构：

1.在Labview中的for循环的自动索引与数组.
当For循环接入任何数据类型时,其索引功能默认自动开启,但是其只有对数组是有效的,其它类型需要关闭功能,才能正常连接.
2.执行字符串数组.
中
3.执行第一次for循环,此时N=5,i=0,所以for将数组0中的值送给for循环内部的字符串显示控件,在没有循环结
束之前,它不能对外输出数据,所以接在外部的两个显示控件显示0,继续执行程序.
每循环一次,内部的字符串窗口依次显示元素.当循环到第4次时,i=5,循环条件结束,再执行一次,将跳出for循环,输出数据.字符串得到单字节数据e,而输出字符串是一个数组类型,它开启索引功能,索引功能又将每次的单个数据积累起来形成一个新的数组,输出给字符串如下图.
注：索引功能只真对数组而言的,其它类型连接for循环,是无法使用索引的.会出现报错,此时右键禁用索引即可.。
