陶瓷PTC辅助电加热器在风管机中的应用

ptc陶瓷暖风机辐射
PTC陶瓷暖风机辐射主要是指PTC（正温特膜石墨）陶瓷材料产生的红外辐射。

PTC陶瓷是一种电热材料，它特殊的导热特性使得它能够快速加热并保持相对稳定的温度。

当PTC 陶瓷加热器通电后，它会产生红外线辐射，这种辐射能够渗透空气，直接加热人体和物体。

相比于传统的电热器，PTC陶瓷暖风机辐射能够更快速地加热和均匀地传热。

它不仅能够提供更高效的加热效果，还能够更好地保存温度和节能。

然而，需要注意的是，PTC陶瓷暖风机辐射并不是完全无害的。

高强度的红外辐射会在短时间内产生一定的热效应，但长时间暴露在辐射中可能会对人体造成一定的伤害。

因此，在使用PTC陶瓷暖风机时，应尽量保持适当的距离，并避免长时间接触辐射。

ptc半导体加热管PTC半导体加热管是一种常见的加热元件，它利用正温度系数（Positive Temperature Coefficient，简称PTC）材料的特性来实现加热功能。

在本文中，我将详细介绍PTC半导体加热管的工作原理、结构组成、应用领域以及优缺点。

一、工作原理PTC半导体加热管的工作原理基于PTC材料的特性。

PTC材料具有正温度系数，即随着温度的升高，其电阻值也会增加。

这是由于PTC材料内部存在着自身发热效应，当电流通过PTC材料时，由于电流通过引起了内部能量损耗，导致了局部温度上升。

当温度上升到某一临界值时，PTC材料的电阻急剧增加，从而限制了电流通过。

利用这一特性，PTC半导体加热管可以实现自控温度功能。

当初始温度低于设定温度时，电流通过PTC材料会使其发热并提高温度；当初始温度达到设定值时，PTC材料的电阻急剧增加，限制了电流通过，从而停止加热。

当温度下降时，PTC材料的电阻又会减小，重新开始加热。

通过这种方式，PTC半导体加热管可以实现自动控制温度。

二、结构组成PTC半导体加热管通常由PTC材料、导电片、绝缘层和外壳等部分组成。

1. PTC材料：PTC半导体加热管的核心部分是PTC材料，它具有正温度系数特性。

常见的PTC材料有聚合物复合材料等。

2. 导电片：导电片用于引入电流，并与PTC材料连接。

它通常由铜或铝等优良导电性能的金属制成。

3. 绝缘层：绝缘层用于隔离导电片和外壳，以防止漏电和保护用户安全。

常见的绝缘层材料有陶瓷、塑胶等。

4. 外壳：外壳是PTC半导体加热管的保护部分，通常由金属或塑胶制成。

外壳可以起到散热和保护作用。

三、应用领域由于其自控温度功能和安全性能，PTC半导体加热管在各个领域都有广泛的应用。

1. 家电领域：PTC半导体加热管常用于电热水器、空调、暖风机等家电产品中。

它可以实现快速加热和自动控温，提高了家电产品的使用便利性和安全性。

2. 汽车领域：PTC半导体加热管在汽车领域也有应用。

1．P T C电加热器简介PTC是PositiveTemperatureCoefficient的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件。

通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时,它的电阻值随着温度的升高呈阶跃性的增高。

2．功能原理陶瓷材料通常用作高电阻的优良绝缘体,而陶瓷PTC热敏电阻是以钛酸钡为基,掺杂其它的多晶陶瓷材料制造的,具有较低的电阻及半导特性。

通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的:在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代,因而得到了一定数量产生导电性的自由电子。

对于PTC热敏电阻效应,也就是电阻值阶跃增高的原因,在于材料组织是由许多小的微晶构成的,在晶粒的界面上,即所谓的晶粒边界(晶界)上形成势垒,阻碍电子越界进入到相邻区域中去,因此而产生高的电阻.这种效应在温度低时被抵消:在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动。

而这种效应在高温时,介电常数和极化强度大幅度地降低,导致势垒及电阻大幅度地增高,呈现出强烈的PTC效应。

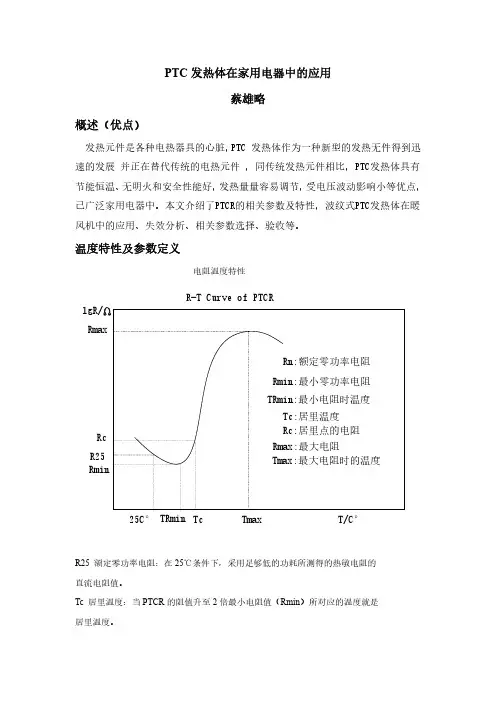

■PTC热敏电阻与温度的依赖关系（R-T特性)■风速与功率关系一般在无风状态下，施加额定电压运行1000小时后的功率衰减率来加以衡量，要求功率衰减率应≤8％。

3．结构示意图4．PTC加热器的特点采用PTC陶瓷发热体制造的暖风机具有优异的调温与节能特性、极低的热惯性和无明火、无辐射的安全性，良好的抗振性等优点。

PTC暖风机之所以节能是因为它的输出功率会随环境温度的升高而明显降低，在风量不变情况下当加温使环境温度上升时PTC功率已下降，这一特征在一定程度上起到了功率自动调节的作用，从另一方面来讲，也可以理解为室温越低，PTC输出功率越大，加温也就越迅速。

随着室温升高，PTC输出功率逐步下降，升温效果也就越趋缓慢。

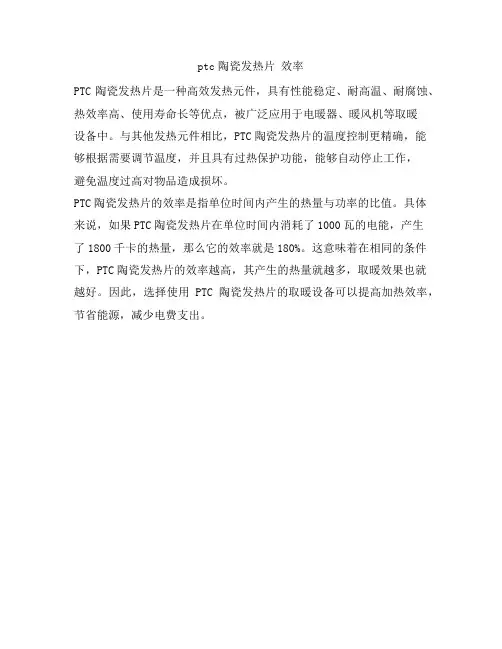

ptc陶瓷发热片效率
PTC陶瓷发热片是一种高效发热元件，具有性能稳定、耐高温、耐腐蚀、热效率高、使用寿命长等优点，被广泛应用于电暖器、暖风机等取暖
设备中。

与其他发热元件相比，PTC陶瓷发热片的温度控制更精确，能够根据需要调节温度，并且具有过热保护功能，能够自动停止工作，
避免温度过高对物品造成损坏。

PTC陶瓷发热片的效率是指单位时间内产生的热量与功率的比值。

具体来说，如果PTC陶瓷发热片在单位时间内消耗了1000瓦的电能，产生
了1800千卡的热量，那么它的效率就是180%。

这意味着在相同的条件下，PTC陶瓷发热片的效率越高，其产生的热量就越多，取暖效果也就越好。

因此，选择使用PTC陶瓷发热片的取暖设备可以提高加热效率，节省能源，减少电费支出。

空调用PTC加热器及辅助电加热原理及应用一般来说，天气寒冷严重影响空调制冷制热功能的正常发挥，很多消费者尽管使用空调多年，但大多不知道其正常运作温度一般为-5℃-40℃。

给室外机除霜也是空调的一项‘任务’，这也是导致空调难以持续供热的一个原因。

当室内机制热时，室外机同步制冷；如果室外温度很低，空调的室外部分极易出现结冰、结霜现象，此时室外机就只能先除冰霜。

所以，当气温低于0℃时，空调忙着除霜，基本上不能正常制热.而带有电辅热功能的空调，由于电辅热对空调发热量的调节、辅助作用，则很好地克服了这一缺点，十分适合严寒地区使用。

电辅助加热装置的分类：空调机中使用的电加热器，目前主要是镍铬合金丝电热管和陶瓷PTC加热器1.电加热管及组件;（柜机）2.PTC电加热器及组件。

（分体）电加热管及组件：大家在日常生活中也有接触到电加热管，比如说：电开水壶里面的加热管，还有上学住校时用的最多“热得快”等。

我们现在说的电加热管是应用在空调器上，原理大致一样但是结构有所不同。

日用管状电加热器：以金属管（一般为不锈钢管）为外壳、合金电热丝作发热体、在一端或两端具有引出棒、在金属管内填装密实的氧化镁粉末绝缘介质以固定发热体的电热元件。

（当然，我们肯定不能直接将电加热管装配在空调器内，一般先将其装配成组件）。

日用管状电加热组件是指由一根或一根以上无缝钢管或无缝管上包裹同样材质的波纹片与可复位双金属片式温控器、热熔断器、安装支架及连接线等组成，具有双重热保护功能的电加热装置。

用途：用于冷暖型空调器，以补充制热时的热量；主要用在柜机和嵌入式空调上。

加热管按照国标要求应设双重温度保护。

选用电加热管时，除应满足结构尺寸和功率要求外，还应合理选择其表面负荷、表面温度。

电加热管组件结构：电加热管：恒功率，电阻一定；（一般单相机有2根功率为1050W的电加热管串联组成，三相机为3根功率为750W的串联成）；温控器：动作温度固定的温度敏感装置，在正常工作期间，其通过自动接通或断开电路来保持被控件的温度在某些限值之间。

三种空调辅助电加热技术比较盛健;张华;倪彬;陈康乐;何韩军【摘要】概述并对比了三种空调辅助电加热技术的结构、电加热特性、安全性和环境影响特性等.结果表明:普通不锈钢电热管成本低、制作简便,但加热功率调节不便,安全性较差;陶瓷PTC电加热器的正温度系数特性最好,制热启动快、初始加热功率较大,但加工工艺复杂,尤其涉及铅、PI薄膜等多种有害物质或难降解物质,对环境破坏严重;金属PTC电加热器加工工艺自动化程度高、无污染、调节方便和安全性好,但电阻-温度特性需要改善,以便获得更低的表面温度.【期刊名称】《建筑热能通风空调》【年(卷),期】2016(035)005【总页数】5页(P64-67,89)【关键词】空调;辅助电加热;RoHS;PTC【作者】盛健;张华;倪彬;陈康乐;何韩军【作者单位】上海理工大学能源与动力工程学院;上海理工大学能源与动力工程学院;上海华族实业有限公司;上海华族实业有限公司;上海理工大学能源与动力工程学院【正文语种】中文空气源热泵空调在冬季制热时，其制热量和制热效率依赖于室外空气的温度和湿度，在温度较高时，空调的制热量和制热效率均较高；而在温度较低时，室外机蒸发侧的蒸发压力会很低，但室内侧冷凝压力不变，导致压缩机压缩比增大，甚至超出压缩机正常运行压缩比范围，同时导致排气温度过高、润滑油碳化，压缩机吸气密度过小、输气系数减小、质量流量降低、制热量下降，最终造成热泵空调制热量不足、制热效率下降、安全性降低。

因此，在冬季恶劣天气条件下，为保证空调能够提供生产生活需要的制热量，各空调生产商均设置辅助电加热器来弥补制热量不足[1-4]。

此外，对于程控机房、计算机房和精密检测室等对室内空气有恒温恒湿要求，以及其他对空调系统出风温度有精确要求，也需要在空调系统出风口末端设置温度监测和辅助电加热补偿装置来精确调控出风温度[5]。

空调辅助电加热器属于中低温加热器，主要有普通电热管（不锈钢电加热器）、陶瓷PTC热敏电阻电加热器和金属PTC热敏电阻电加热器[6-7]。

汽车空调产品PTC电加热器研究摘要：现如今，电加热器是汽车内部的重要设备之一，需要长时间的保持工作。

传统的空调产品中所采用的电加热器一般为不锈钢电加热管，它的主要结构是在金属管内部放置电热丝，然后在其空隙中加入有导热性及绝缘性质的氧化镁粉，它的主要优点是不锈钢电加热管采用的是纯电阻性负载，工作时功率非常稳定，缺点是在工作过程中只能够实现开关操作，不能够根据温度来自动调节功率，并且在高温干烧的状态下，易于发生烧毁等质量问题，进而无法保证使用过程中的安全性及稳定性。

本文阐述了PTC电加热器的相关概念，系统分析了其在汽车空调产品中的可行性，具有一定的参考借鉴价值。

关键词：空调产品；PTC电加热器；可行性目前，应用于汽车空调产品中的电加热器主要是PTC电加热器与电热管加热器两种。

现阶段PTC电加热器的普及是非常快的，并已经逐渐取代了电热管加热器。

PTC加热器最主要的特点就是能够改变发热量，进而恰到好处的调节车内的温度，达到迅速制热的效果，同时还可以让空调在一些较为寒冷的区域正常运行使用。

1PTC电加热器的概述上述分析了金属电加热管的主要性质，其存在着一定的安全隐患，在汽车内部有限的结构空间中，因功率有限，额定功率常规状态下最高不会保持太高，但是若处于干烧状态下是极易出现发红危险。

因此为了提高汽车空调产品的制热效果，可以采用陶瓷性质的PTC电加热器，PTC电加热器主要是将PTC热敏电阻元件作为发热源的方式进行加热。

PTC电加热器中的热敏电阻通常是以半导体材料制作而成的，它的电阻能够随着温度迅速发生变化，同时当外界的温度逐渐降低时，PTC的电阻也会减小，发热量随之也会增加，其中陶瓷PTC电加热器的具有着较高的功率。

根据以上所讲的特性变化可知，PTC电加热器具有着节能、安全、稳定及寿命长的特点，在汽车空调产品中具有着很强的适应性，现已广泛应用到家用电器及工业电热电器方面。

目前PTC电加热器在汽车空调中的应用，国外已经处于推广阶段，国内则处于研发制作阶段。

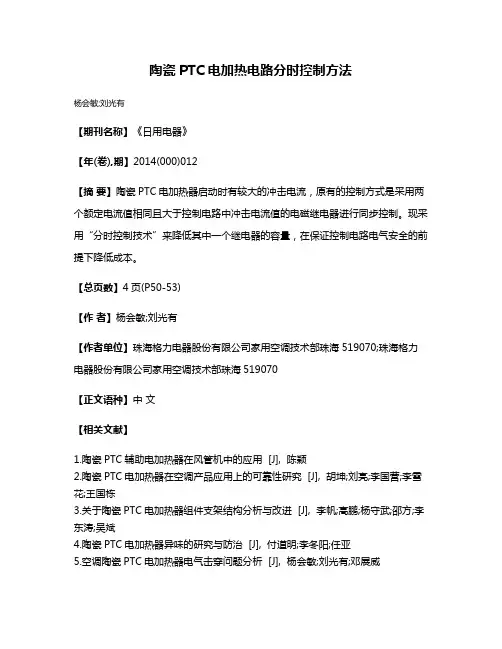

陶瓷PTC电加热电路分时控制方法
杨会敏;刘光有
【期刊名称】《日用电器》
【年(卷),期】2014(000)012
【摘要】陶瓷PTC电加热器启动时有较大的冲击电流，原有的控制方式是采用两个额定电流值相同且大于控制电路中冲击电流值的电磁继电器进行同步控制。

现采用“分时控制技术”来降低其中一个继电器的容量，在保证控制电路电气安全的前提下降低成本。

【总页数】4页(P50-53)
【作者】杨会敏;刘光有
【作者单位】珠海格力电器股份有限公司家用空调技术部珠海519070;珠海格力电器股份有限公司家用空调技术部珠海519070
【正文语种】中文
【相关文献】
1.陶瓷PTC辅助电加热器在风管机中的应用 [J], 陈颖
2.陶瓷PTC电加热器在空调产品应用上的可靠性研究 [J], 胡坤;刘亮;李国营;李雪花;王国栋
3.关于陶瓷PTC电加热器组件支架结构分析与改进 [J], 李帆;高鹏;杨守武;邵方;李东涛;吴斌
4.陶瓷PTC电加热器异味的研究与防治 [J], 付道明;李冬阳;任亚
5.空调陶瓷PTC电加热器电气击穿问题分析 [J], 杨会敏;刘光有;邓展威
因版权原因，仅展示原文概要，查看原文内容请购买。
