GYJ-0107 多路按键输入板 按键板 单片机NPN信号输入 按键功能板 按钮板

一、实验目的1. 理解按键扫描的基本原理，掌握按键扫描电路的设计方法。

2. 学习并运用单片机编程技术，实现按键的识别与处理。

3. 掌握按键防抖技术，提高按键识别的准确性。

4. 熟悉数码管显示电路的连接与编程，实现按键值的实时显示。

二、实验原理按键扫描是单片机应用中常见的一种输入方式，通过扫描电路检测按键状态，并转换为单片机可识别的信号。

本实验采用行列扫描法，通过单片机的I/O口输出低电平，逐行扫描按键，同时读取列线状态，判断是否有按键被按下。

三、实验设备1. 单片机实验板（如51单片机实验板）2. 按键（如按钮、触摸按键等）3. 数码管（如7段数码管）4. 电阻、电容等电子元件5. 编程软件（如Keil、IAR等）四、实验步骤1. 电路连接（1）将按键的行线连接到单片机的I/O口，列线连接到数码管的输入端。

（2）数码管的共阳极或共阴极连接到单片机的I/O口。

（3）在按键和数码管之间接入电阻和电容，实现防抖功能。

2. 编程实现（1）初始化单片机的I/O口，将行线设置为输出模式，列线设置为输入模式。

（2）编写按键扫描函数，逐行扫描按键，读取列线状态，判断是否有按键被按下。

（3）编写数码管显示函数，根据按键值显示对应的数字或字符。

（4）编写防抖函数，消除按键抖动干扰。

3. 实验测试（1）上电后，观察数码管显示是否正常。

（2）按下按键，观察数码管是否显示对应的数字或字符。

（3）多次按下按键，观察数码管显示是否稳定。

五、实验结果与分析1. 按键扫描结果实验结果表明，按键扫描电路能够正确识别按键状态，并转换为单片机可识别的信号。

按键按下时，数码管显示对应的数字或字符，按键释放时，数码管显示前一个数字或字符。

2. 防抖效果通过实验发现，防抖函数能够有效消除按键抖动干扰，提高按键识别的准确性。

在按键按下和释放过程中，数码管显示的数字或字符稳定，没有出现跳动现象。

3. 数码管显示实验结果表明，数码管显示电路能够正确显示按键值。

【语音控制部分，使用下面模块，在板子下面】
【原理图】 （提供 PDF 格式的原理图及 PCB 图)更清晰 免费提供与此工控板有关的：资料、例程、原理图 芯片资料、软件。 【测试程序】
#include <demo.h> bit openf1=0,closef1=0,closeout3=0,closeout31=0,delay25f=0,delay25f1=0; uint opentime1=0,closetime1,delay251=0,delay252=0,delay253=0; void timer0(void)interrupt 1 { //500 等于 1 秒 TL0 = 0xCD; //重新设置定时器 0 时间为 2ms
case 6: oyy3=0; break;//语音 3 输出 case 51: delay25f=0; delay253=0;delay252=0;delay251=0;break;// 停 止 延时 25 分钟 case 54: } } } void main(){ timer0_1init(); ots1=1; ots3=1; while(1){ beginwork(); if(ots2==0){ out3=1; }else{ out3=0; } if(ots4==0){ out4=1; }else{ out4=0; } } } void beginwork(){//开始工作 if(0==ins1){//当有输入 if(kf0){//当标志位 kf0=1 的时候进行 if(presstime>50){//当时间值大于 50 的时候 kf0=0;//标志位 kf0=0 kt0=1;//标志位 kt0=0 presstime=0;//时间清零，重新进行 ots1=1; ots3=1; opentime1=0; openf1=1; } } }else{//当按键松开 if(kt0){//当标志位 kt0=1 的时候进行 if(presstime>50){//当时间值大于 50 的时候 kf0=1;//标志位 kf0=1 kt0=0;//标志位 kt0=0 closef1=0;closetime1=0;break;//退出

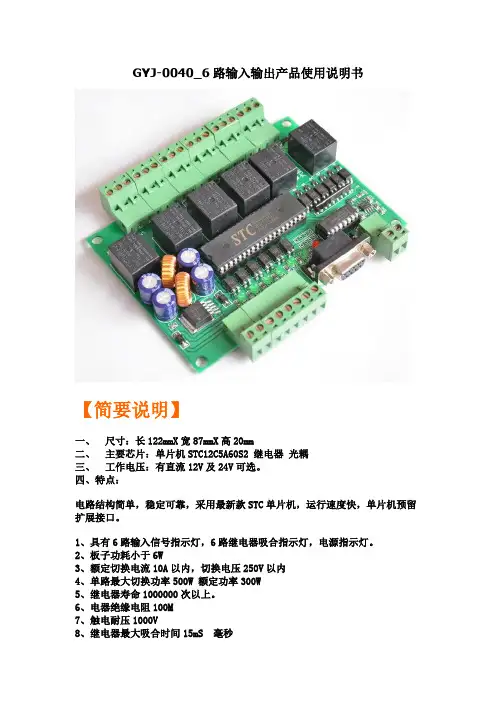

GYJ-0040_6路输入输出产品使用说明书【简要说明】一、尺寸：长122mmX宽87mmX高20mm二、主要芯片：单片机STC12C5A60S2 继电器光耦三、工作电压：有直流12V及24V可选。

四、特点：电路结构简单，稳定可靠，采用最新款STC单片机，运行速度快，单片机预留扩展接口。

1、具有6路输入信号指示灯，6路继电器吸合指示灯，电源指示灯。

2、板子功耗小于6W3、额定切换电流10A以内，切换电压250V以内4、单路最大切换功率500W 额定功率300W5、继电器寿命1000000次以上。

6、电器绝缘电阻100M7、触电耐压1000V8、继电器最大吸合时间15mS 毫秒9、继电器最大释放时间5mS 毫秒10、工作温度-40度至+70度11、工作湿度40% ~ 80%RH12、6路光电隔离输入，6路光电隔离输出13、6输入高电平有效（即：PNP输入）14、6路输出开关量输出（即：干接点输出）15、具有MAX232通讯和RS485通讯两种模式可选。

16、单片机有IO口都引出，客户可以自己编程扩展功能17、可以选择使用内部EEPROM 作为存储单元18、电路具有，防反接保护、过流保护、续流保护等19、单片机可以自行更换，可以选择替换型的STC系列单片机20、我们提供电路相关的，原理图、例程、开发环境、下载软件等相关资料适用场合：工业控制、产品开发、项目设计，自动化改造等【标注说明】【接线说明】【输入控制设备】【输出控制设备】【输出举例说明】【输出举例说明】（开关量输出、干接点输出）【串口通信说明】也可以通过串口下载【485通信说明】【扩展接口说明】（我们会在陆续增加、模拟量输入模块、电流模块、电压模块、无线模块、数码管显示模块、液晶模块、按键模块、PWM模块、模拟量输出模块、wifi模块、CAN模块、IP 模块等等。

）【原理图】（提供PDF格式的原理图及PCB图)更清晰免费提供与此工控板有关的：资料、例程、原理图芯片资料、软件。

北京单片机八路模拟开关板芯片型号一、引言北京单片机八路模拟开关板是一种常用的电子元器件，它能够实现对电路的控制和监测。

本文将介绍该开关板的芯片型号及其特点。

二、北京单片机八路模拟开关板概述北京单片机八路模拟开关板是一种具有8个模拟输入通道和8个数字输出通道的电子元器件。

它可以用于模拟信号采集、温度测量、压力测量等领域。

该开关板采用了高精度ADC芯片和可编程逻辑器件，具有高精度、高速度和可编程性强等特点。

三、芯片型号介绍北京单片机八路模拟开关板采用了TI公司的MSP430F149芯片作为主控芯片，同时还配备了MAX11607 ADC芯片和74HC595数字输出芯片。

1. MSP430F149芯片MSP430F149是TI公司生产的超低功耗16位RISC微控制器，具有512KB闪存和10KB RAM。

该芯片具有多种外设接口，包括UART、I2C、SPI等，并支持多种中断方式。

此外，MSP430F149还具有低功耗模式，在待机状态下功耗仅为0.1μA。

2. MAX11607 ADC芯片MAX11607是Maxim公司生产的12位精度、8通道、模拟输入ADC芯片。

该芯片具有内部参考电压和程序可编程增益，可以适应不同的输入信号范围。

此外，该芯片还具有内部温度传感器和多种电源管理功能。

3. 74HC595数字输出芯片74HC595是一种串行输入、并行输出的移位寄存器，可以实现8位二进制数据的输出。

该芯片采用CMOS技术，具有低功耗、高噪声抑制等特点。

此外，74HC595还支持级联操作，可以扩展输出通道数量。

四、北京单片机八路模拟开关板特点北京单片机八路模拟开关板具有以下特点：1. 高精度该开关板采用了12位精度的ADC芯片和高精度参考电压源，能够实现对模拟信号的高精度采集和处理。

2. 高速度MSP430F149芯片具有16MHz工作频率和快速中断响应能力，能够满足对高速信号的处理需求。

3. 可编程性强MSP430F149芯片支持多种外设接口和中断方式，并具有可编程的闪存和RAM，可以实现对不同应用场景的灵活适应。
