光受激辐射放大

光受激辐射放大


二、自发辐射
自发地从激发态返回较低能态而放出光子的过程称为 自发辐射过程。
n21 = n2 A21
其中A21 称为自发辐射爱因斯坦系数。 原子在能级E2 上的平均寿命为 1
A
21
• 特点：这种过程与外界作用无关，除激光器光源外， 普通光源的发光都是自发辐射。
三、受激辐射
处于激发态的原子，在外来光子的影响下，引起从 高能态向低能态的跃迁，并把两个状态之间的能量差 以辐射光子的形式发射出去的过程—受激辐射。
Ze 2 4 0 r
2
r为两者之间的距离
电子围绕原子核转动的向心力为电子和原子核间的静电引力
ze 2 ze 2 m k 2 r r 40 r 2
2
（ 1）
玻尔引用量子论，提出一个假设： 电子的角动量 mr ，只能等于 的整数倍，即 2
mr n
由（1）和（2）得：
2
n B n12 u称为受激吸收爱因斯坦系数， (v) ， n B n u(v) n ， 称为吸收速率。 n u(v) 其中
12 1 12 12 1 1 12 12 1
n n u (v ) n B n u (v ) n ， B12 u (v)
12 1 12 12 1 1 12 12
n B21n2u(v) n221 21
其中B21 称为受激辐射爱因斯坦系数
注意①只有当外来光子的能量 h 21正好满足关系式 h21 E2 E1 时，才能引起受激辐射。
②受激辐射发出来的光子与外来光子具有相同的频率、 相同的发射方向、相同的偏振态和相同的相位。
四、三个系数的关系
（3）特性：具有合适的能级结构和好的 粒子数反转特性
光的受激辐射-资料

光的受激辐射-资料


此公式在短波区域明显与实验不符，而理论上却找不出错 误——“紫外灾难” ,像乌云遮住了物理学睛朗的天空。
(v,T)1 ( 0 9W/2(H m )z) 普朗克公式——普朗克注意到
在过去的理论中，把黑体中的
瑞利 - 金斯公式
原子和分子都看成可以吸收 或
6
5
实验曲线
辐射电磁波的谐振子，且电磁 波与谐振子交换能量时可以以
(a)特点:各粒子自发、独立地发射的光子。各光子的方向、
偏振、初相等状态是无规的, 独立的，粒子体系为非相干
光20源20/。4/12(普通光源)
(b) 自发发射系数A21 : 设E2上粒子数(密度)为n2 , 时间dt内、单 位体积内经自发发射从E2跃迁到E1的粒子数为 - dn2
则因dn2∝n2 且dn2 ∝dt
*(因为不同粒子发射的光子与入射光子的频率、位相、 偏振等状态相同, 而且使相干光子数目不断增加, 所以受激 发射使激光具备了高亮度、方向性、单色性、相干性的特 点)
2020/4/12
E2
●
N2
h
E1
●
N1
(b)受激辐射系数B21: 设外来光场单色能量密度ρv (入射光 子满足hv =E2 - E1)，处于能级E2上的原子数密度为n2,在从t 到t + dt 的时间间隔内，有- d n2 个原子由于受辐射作用， 而由E2跃迁到E1，则有
跃迁到高能级E2
E2 h ●
N2
E1
●
N1
(a)受激吸收系数B12: 设E1的粒子数(密度)为n1,单色辐射能量密 度ρv的光入射(入射光子满足hv=E2-E1)时，在单位体积、时间 间隔dt内吸收光子而由E1跃迁到E2的粒子数为
dn2=B12ρvn1dt （1-32） 其中B12称为受激吸收系数
光的受激辐射 激光原理及应用 [电子教案]电子

光的受激辐射 激光原理及应用 [电子教案]电子

光的受激辐射激光原理及应用第一章：激光概述1.1 激光的定义激光的中文全称：Light Amplification Stimulated Emission of Radiation 激光的特点：相干性好、平行度好、亮度高、单色性好1.2 激光的产生原理受激辐射：外来的光子与一个束缚电子发生能量交换，使电子从较低能级跃迁到较高能级，成为激发态电子。

激发态电子回到较低能级时，会释放出一个与外来光子频率、相位、偏振方向相同的光子，这就是受激辐射。

激光的放大过程：受激辐射产生的光子与入射光子具有相同的频率和相位，导致更多的束缚电子发生受激辐射，从而实现光的放大。

1.3 激光的应用领域科研领域：光谱分析、激光干涉、激光雷达等。

工业领域：激光切割、激光焊接、激光打标等。

医疗领域：激光手术、激光治疗、激光美容等。

生活领域：激光打印、激光投影、激光视盘等。

第二章：激光器的基本原理2.1 激光器的组成激光介质：产生激光的物质，如半导体、气体、固体等。

泵浦源：提供能量，使激光介质中的电子发生跃迁。

光学谐振腔：限制激光的传播方向，增强激光的放大效果。

输出耦合器：将激光输出到外部。

2.2 激光的产生过程泵浦源激发激光介质，使电子从基态跃迁到激发态。

激发态电子回到基态时，发生受激辐射，产生激光。

激光在光学谐振腔内多次反射，实现光的放大。

输出耦合器将激光输出到外部。

2.3 激光器的类型及特点气体激光器：采用气体作为激光介质，如二氧化碳激光器、氦氖激光器等。

固体激光器：采用固体材料作为激光介质，如钕激光器、钇铝石榴石激光器等。

半导体激光器：采用半导体材料作为激光介质，如激光二极管等。

光纤激光器：采用光纤作为激光介质，具有高亮度、低阈值等优点。

第三章：激光的性质与应用3.1 激光的相干性3.2 激光的平行度3.3 激光的亮度亮度高的特点：可用于激光投影、激光显示等。

3.4 激光的单色性3.5 激光的应用实例激光切割：用于金属和非金属材料的切割加工。

《光的受激辐射》课件

《光的受激辐射》课件


PART 02
光的受激辐射原理
光的粒子性
光的粒子性描述
光的粒子性与能量
光是由粒子组成的，这些粒子被称为 光子。
每个光子携带一定的能量，与其波长 成反比。
光的粒子性实验证明
通过光电效应实验，爱因斯坦解释了 光的粒子性，并因此获得了诺贝尔物 理学奖。
原子能级结构
原子能级的概念
原子中的电子在不同的能级上运动，这些能级由 不同的能量值表示。
原子能级的稳定性
在不受外界影响的情况下，原子能级是稳定的。
能级的跃迁
当原子受到外界能量的影响时，电子可以从一个 能级跃迁到另一个能级。
受激辐射的过程
受激辐射的描述
当高能级上的原子受到某种外界光子的影响时，它会释放出一个 与外界光子完全相同的光子。
受激辐射的实验证明
通过实验，人们观察到了受激辐射现象，并进一步发展出了激光技 术。
03
响。
受激辐射的重要性
激光技术应用
受激辐射产生的相干光为激光提 供了源源不断的能量，广泛应用 于工业、医疗、通信等领域。
通信技术革新
光纤通信利用激光的单色性好、 方向性强等特点，实现了高速、 大容量的信息传输。
医学领域突破
激光在医学领域的应用如激光治 疗、激光手术等，为疾病的诊断 和治疗提供了新的手段。
受激辐射的特点
释放的光子与原光子频率相同，方向 相同，相位相同，传播方向相反。
ห้องสมุดไป่ตู้
受激辐射的发现
01
1917年，爱因斯坦提出受激辐射理论，解释了为什么某些物质 在特定条件下能够自发地产生光。
02
1960年，梅曼发明了第一台红宝石激光器，实现了受激辐射产
生的光放大，标志着激光技术的诞生。
激光准确内涵是来自受激辐射的放大课件

激光准确内涵是来自受激辐射的放大课件

通过受激发射，大量原子或分子连续辐射出与激励光子全同的光子 ，使输出光得到增强的过程。
激光的特点
单色性好
由于激光的频率单一，因此其 光谱宽度很窄，波长分布非常
集中，具有极好的单色性。
方向性好
由于激光的发射是受激发射， 其光子都是沿相同的方向发射 ，因此激光具有很好的方向性 。
相干性好
由于激光的发射是受激发射， 其光子之间存在相位关系，因 此激光具有很好的相干性。
增益介质
增益介质是实现受激辐射放大的关键物质，通常为固体、液体或气体。
阈值
为了实现受激辐射放大，需要达到一定的光强阈值，否则光强无法持续增强。
03
激光的产生
激光器的工作原理
01
物质在特定条件下受到激发
在激光器中，物质受到特定外部能量的激发，例如光子或电子，使其达
到高能级状态。
02 03
受激辐射放大
通过激光熔化金属粉末，在基材表面 形成具有特殊性能的熔覆层，提高材 料耐磨、耐腐蚀等性能。
医学领域
激光治疗
利用激光的生物刺激作用，对皮肤、口腔、眼科 等疾病进行治疗。
激光成像
利用激光在人体内部进行无创成像，为医学诊断 提供高分辨率、高对比度的影像信息。
ABCD
激光美容
利用激光能量去除皮肤表面的瑕疵、色素沉着等 ，实现嫩肤、祛斑、脱毛等美容效果。
激光手术
利用激光能量进行手术操作，具有创伤小、恢复 快、出血少等优点。
军事领域
激光武器
利用激光能量摧毁、干扰或致盲敌方目 标，具有快速、灵活、精确的打击能力
。
激光制导
利用激光指示或照明目标，为导弹或 炮弹提供精确的制导信息。
激光雷达
利用激光探测和测量距离、速度、角 度等信息，为军事侦察、目标识别等 提供重要支持。
1.3 光的受激辐射

1.3 光的受激辐射

第一章 上一页 回首页 下一页 回末页 回目录

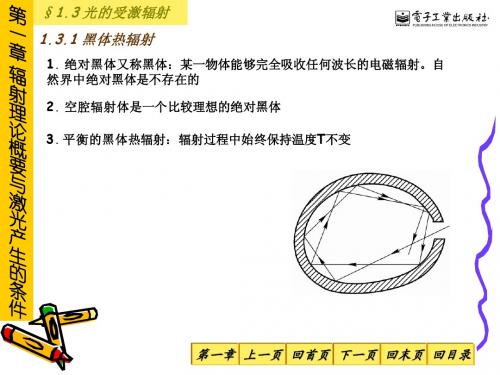

第 §1.3 光的受激辐射 一 1.3.1 黑体热辐射 章 4. 辐射能量密度公式 辐 单色辐射能量密度 ν ：辐射场中单位体积内，频率在 ν 附近的单位 射 频率间隔中的辐射能量 d 理 ν dVdv 论 在量子假设的基础上，由处理大量光子的量子统计理论得到真空中 概 与温度T及频率 ν 的关系，即为普朗克黑体辐射的单色辐射能量密度公式 要 8hν3 1 与 3 hν c 激 e kT 1 式中k为波尔兹曼常数。 光 产 ν dν 总辐射能量密度 : 0 生 的 条 件
