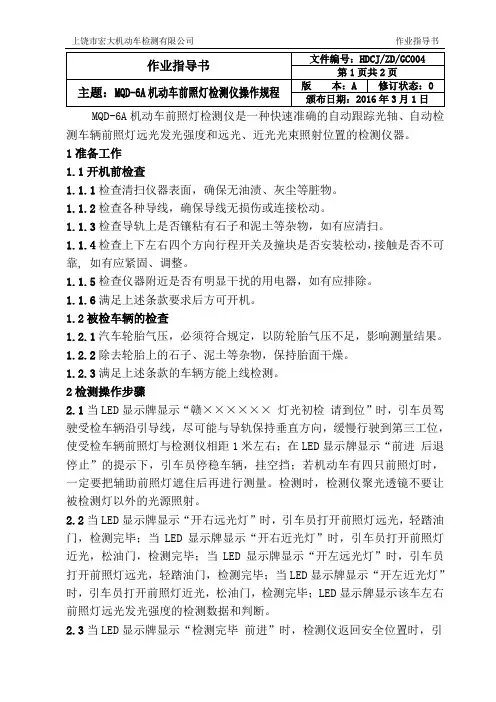

前照灯检测仪操作规程

上饶市宏大机动车检测有限公司 作业指导书

作业指导书 文件编号：HDCJ/ZD/GC004

第1页共2页

主题：MQD-6A机动车前照灯检测仪操作规程 版 本：A 修订状态：0

颁布日期：2016年3月1日

MQD-6A机动车前照灯检测仪是一种快速准确的自动跟踪光轴、自动检测车辆前照灯远光发光强度和远光、近光光束照射位置的检测仪器。

1准备工作

1.1开机前检查

1.1.1检查清扫仪器表面，确保无油渍、灰尘等脏物。

1.1.2检查各种导线，确保导线无损伤或连接松动。

1.1.3检查导轨上是否镶粘有石子和泥土等杂物，如有应清扫。

1.1.4检查上下左右四个方向行程开关及撞块是否安装松动，接触是否不可靠, 如有应紧固、调整。

1.1.5检查仪器附近是否有明显干扰的用电器，如有应排除。

1.1.6满足上述条款要求后方可开机。

1.2被检车辆的检查

1.2.1汽车轮胎气压，必须符合规定，以防轮胎气压不足，影响测量结果。

1.2.2除去轮胎上的石子、泥土等杂物，保持胎面干燥。

1.2.3满足上述条款的车辆方能上线检测。

2检测操作步骤

2.1当LED显示牌显示“赣×××××× 灯光初检 请到位”时，引车员驾驶受检车辆沿引导线，尽可能与导轨保持垂直方向，缓慢行驶到第三工位，使受检车辆前照灯与检测仪相距1米左右；在LED显示牌显示“前进 后退

停止”的提示下，引车员停稳车辆，挂空挡；若机动车有四只前照灯时，一定要把辅助前照灯遮住后再进行测量。检测时，检测仪聚光透镜不要让被检测灯以外的光源照射。

2.2当LED显示牌显示“开右远光灯”时，引车员打开前照灯远光，轻踏油门，检测完毕；当LED显示牌显示“开右近光灯”时，引车员打开前照灯近光，松油门，检测完毕；当LED显示牌显示“开左远光灯”时，引车员打开前照灯远光，轻踏油门，检测完毕；当LED显示牌显示“开左近光灯”时，引车员打开前照灯近光，松油门，检测完毕；LED显示牌显示该车左右前照灯远光发光强度的检测数据和判断。

前照灯检测仪操作规程

前照灯检测仪操作规程

一、概述

前照灯检测仪是一种用于检测汽车前照灯亮度和光束方向的设备。本操作规程旨在规范前照灯检测仪的使用，确保操作人员的安全和设备的正常运行。

二、操作前准备

1. 确认前照灯检测仪的电源已接好，检查设备是否正常工作。

2. 将前照灯检测仪放置在平稳的工作台上，确保稳固不摇晃。

3. 准备一辆待检测的汽车，并确保车辆处于静止状态并落地手刹。

4. 确认操作环境安全，避免工具、设备或其他杂物妨碍操作。

三、操作步骤

1. 打开前照灯检测仪软件，并选择检测模式。一般有自动检测和手动调整两种模式，根据需要选择。

2. 将前照灯检测仪的光源对准待检测汽车的前照灯，确保光源与前照灯相距适当距离（一般为1-2米）。

3. 根据检测仪的要求，调整待检测汽车的前照灯高低位置和左右方向，使其与检测光源完全对准。 4. 根据检测仪的要求，打开待检测汽车的前照灯，观察光束的亮度和方向是否符合规范要求。

5. 如果检测结果不符合规范，根据检测仪的要求进行相应调整。

6. 检测完成后，关闭前照灯和检测仪软件，断开电源。

7. 清理工作区域，将设备归位并妥善保管。

四、注意事项

1. 操作人员必须经过专业培训，并具备一定的电气知识和相关技能。

2. 在操作前，必须确保车辆的电源处于断开状态。

3. 在操作过程中，要注意光源的强度，避免直视光源以免损伤视力。

4. 操作人员应穿戴防护眼镜和手套，以确保个人安全。

5. 操作人员应随时注意设备的工作状态，如发现异常应立即停止操作，并及时报修。

6. 操作结束后，应及时清理工作台和设备，保持整洁干净。

五、维护保养

1. 定期对前照灯检测仪进行检查，确保其正常工作。

2. 保持设备的干燥清洁，避免进水、进尘等情况。

3. 定期对设备进行维护，包括清洁光源、维护电路等。

4. 如发现设备有损坏或故障，应立即报修或更换零部件。

六、操作总结 前照灯检测仪是一种重要的检测设备，能有效确保汽车前照灯的亮度和光束方向符合安全和法定要求。操作人员在使用前照灯检测仪时，必须严格按照操作规程进行操作，确保自身安全，并保证设备的正常运行。同时，要定期进行设备的维护保养，以延长设备的使用寿命并提高检测的准确性。

灯光测试仪操作规程

产品介绍：

LQD-2型汽车前照灯检测仪,广泛适用于各种机动车检测中心(场、站、线)、制造厂、维修行业、

运输公司和车队，对各种机动车前照灯的发光强度和光轴偏斜量进行检测、调整。

LQD-2型汽车前照灯检测仪设计新颖，操作简便，领先国内同类产品。

一、主要技术参数：

1、使用范围：

温 度： -20℃~55℃

相对湿度： 20%~80%

环 境： 室内（或室外避阳光且避雨淋处）

2、测量范围：

发光强度：0~40000cd

光轴偏斜量：

垂直方向：上1°20’~下2°20’

水平方向：左2°20’~右2°20’

3、示值误差：

发光强度：±10%（相对误差）

光轴偏移量：±15’

4、前照灯中心高测量范围：0.5~1.25m

5、检测距离：2m

6、外形尺寸：（mm）(长*宽*高)

主 机：850*600*60

升降支架：720*660*110

7、重量：26kg/31.5kg

二、仪器结构：

LQD-2型汽车前照灯检测仪是利用五组高精度光学镜头对汽车前照灯的发光强度和光轴偏斜量同时进行测量的新型汽车安全性能检测设备。

LQD-2型汽车前照灯检测仪由主机和升降支架两部分组成。

主机：有光学系统、受光镜组和分划投影屏组成光路接受系统，电路部分由光电接受转换器、电信号分析处理电路及光度计、光轴偏斜计组成，还设有水平校准装置和车辆摆正瞄准镜，在检测时以保证仪器的正确定位。

升降支架：采用齿轮齿条及蜗轮蜗杆啮合机构，使仪器可锁定在任意到达的高度，以适应对不同车型的不同中心高度的前照灯进行测量。

三、工作原理：

机动车前照灯是为照明车辆前方路面并在路面上有明亮而均匀的照明光束而设置的，其重要性能指标是灯光的发光强度及光轴的偏斜量。

LQD-2 型汽车前照灯检测仪是采用具有把灯光吸收并转化成电流的光电转换元件，并根据光电转换原理来设计制造而成的。仪器利用受光镜组接受汽车前照灯光束的光

前照灯测试仪操作说明

⒈编制依据：GB7258-2004机动车运行安全技术条件。

⒉检测方法为屏蔽法。检验场地应平整，屏幕与场地垂直。

⒊适用于本站维修前照灯的所有维修车辆。

⒋车辆基本状态：灯具有完好有效，安装牢靠，所有照明开关应安装牢固，开关自如，且车辆应为空载，轮胎气压正常，乘坐一名驾驶员，灯具表面物灰尘。

⒌操作方法：

（1）将车辆停置于屏幕前1米处，并与屏幕垂直，其纵向中心线与屏幕的纵向中心线重叠。

（2）被检车辆的光束位置应符合标准要求。

A、发光强度应大于15000cd，所有光轴角度均位于0°。

B、点亮和熄灭，左右偏差。

上下偏差：乘用车0.90至1.00H ；其他机动车辆0.8至0.95H

左灯偏离不超过17厘米、右偏不超过35厘米

右灯左偏左、不超过右偏35厘米

⒍符合标准要求为合格，反之为不合格。
