ccd检测原理

ccd尺寸检测原理

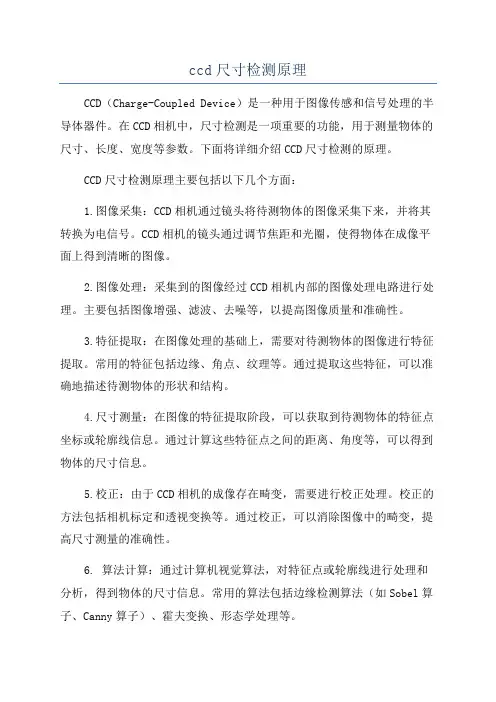

CCD（Charge-Coupled Device）是一种用于图像传感和信号处理的半导体器件。在CCD相机中，尺寸检测是一项重要的功能，用于测量物体的尺寸、长度、宽度等参数。下面将详细介绍CCD尺寸检测的原理。

CCD尺寸检测原理主要包括以下几个方面：

1.图像采集：CCD相机通过镜头将待测物体的图像采集下来，并将其转换为电信号。CCD相机的镜头通过调节焦距和光圈，使得物体在成像平面上得到清晰的图像。

2.图像处理：采集到的图像经过CCD相机内部的图像处理电路进行处理。主要包括图像增强、滤波、去噪等，以提高图像质量和准确性。

3.特征提取：在图像处理的基础上，需要对待测物体的图像进行特征提取。常用的特征包括边缘、角点、纹理等。通过提取这些特征，可以准确地描述待测物体的形状和结构。

4.尺寸测量：在图像的特征提取阶段，可以获取到待测物体的特征点坐标或轮廓线信息。通过计算这些特征点之间的距离、角度等，可以得到物体的尺寸信息。

5.校正：由于CCD相机的成像存在畸变，需要进行校正处理。校正的方法包括相机标定和透视变换等。通过校正，可以消除图像中的畸变，提高尺寸测量的准确性。

6. 算法计算：通过计算机视觉算法，对特征点或轮廓线进行处理和分析，得到物体的尺寸信息。常用的算法包括边缘检测算法（如Sobel算子、Canny算子）、霍夫变换、形态学处理等。 7.结果显示：最后，将测量结果显示在显示器上。可以通过图像标记、文字标注等方式将尺寸信息直观地呈现给用户。

需要注意的是，CCD尺寸检测的准确性和精度受到多种因素的影响，如镜头的质量、光照条件、物体表面的反射性等。因此，在实际应用中，需要对这些因素进行合理的控制和校正，以提高尺寸检测的准确性。

总结起来，CCD尺寸检测的原理是通过采集物体的图像，进行图像处理和特征提取，然后计算物体的尺寸信息，并通过算法计算和结果显示将尺寸信息呈现给用户。这种原理在工业自动化、机器人、质检等领域有着广泛的应用。

AOI中CCD的应用原理

AOI（自动光学检测）是一种应用于电子制造过程中的自动检测技术，主要用于检测印刷电路板（PCB）上的缺陷。CCD（电荷耦合器件）是AOI系统中最常用的感光元件，它起到将光信号转换为电信号的作用。在AOI系统中，CCD的应用主要分为两个方面：图像采集和图像处理。

首先，CCD在AOI系统中负责图像采集的工作。CCD通过将光信号转换为电信号，实现对被检测物体（即PCB）的图像捕捉。具体的工作过程如下：

1.光源发出光线，照射到待检测的PCB上。

2.PCB上的图像通过透镜系统聚焦到CCD上。

3.光线经过CCD的感光芯片，在感光芯片的每个像素上产生电荷。

4.通过行、列选择线，将感光芯片上产生的电荷转移到相应的储存单元中。

5.将储存单元中的电荷转换为电压信号。

6.经过放大和采样处理，最终得到PCB的图像数据。

其次，CCD在AOI系统中负责图像处理的工作。在AOI系统中，图像处理是指将采集到的图像与已知的模板图像进行对比，以检测PCB上的缺陷。CCD通过将图像数据转换为数字信号，并进行后续的数字化处理，实现对图像的分析与识别。具体的工作过程如下：

1.将采集到的模板图像加载到AOI系统中。

2.将待检测的PCB图像通过CCD采集到AOI系统中。 D将采集到的PCB图像转换为数字信号。

4.数字信号经过去噪、滤波等处理，提取出关键特征。

5.将提取到的特征与模板图像进行匹配比对。

6.根据匹配比对的结果，判断PCB上是否存在缺陷，并生成相关的检测报告。

总结来说，CCD在AOI系统中的应用主要体现在图像采集和图像处理两个方面。通过CCD将光信号转换为电信号，实现对PCB图像的捕捉，并将采集到的图像数据进行数字化处理，从而实现对PCB上缺陷的检测与识别。CCD作为AOI系统中的核心感光元件，具有高灵敏度、高分辨率等优点，可以提高检测的准确性和效率，广泛应用于电子制造行业中。

CCD图像法测量原理

4.4.1图象采集和测量的基本原理：

采用图像法也可以实现对物体的直径量进行测量，测量原理非常简单。当被测物体拍摄到的图像如图4.5所示。由于现代高分辨率的图像传感器是点阵结构的，我们可以直接根据被测直径的成像来作出判断。测量的精度直接由CCD的像素决定。

图4.4 CCD图像法测直径

4.4.2 位移量的修正：

通过上述方法可以测量出移动物体的位移量。但是这个位移量需要进行修正，因为物体移动的真实距离与图像法测量出的位移量之间还有光学透镜的影响。也就是说物体的实际位移量ΔL=k·Δl，这里的常数k是光学透镜造成的像与成像之间的比例变换，详见右图。利用高精度光学尺很容易测量出物体的实际位移量ΔL，这样就可以得出常数k。这就是前面将提到的图像法测量的“测量精度的标定”。从这里可以看出图像法测量的测量精度标定方法十分简单。我们将这种标定方法称之为平面直线标定法。另外平面直线标定法得出的k值是随被拍摄物体与光学透镜之间的距离变化而变化的。只有保持标定时kc值与实际测量时的km值不变，图像法测量的测量精度的标定才有意义，测量结果才能真实有效。要保证kc=km的话，就必须保证标定时光学透镜与被拍摄物体表面之间的距离dc等于实际测量时光学透镜与被测物体表面之间的距离dm。要做到这一点并不困难，采用机械塞规的方法控制这个距离即可。但是即使采用机械塞规的方法控制这个间隙的距离，实际工程中的机械安装总是存在误差的。塞规方法造成的间隙误差达到10微米量级并不困难，由此造成k的误差Δk正比于Δdc÷Dc。其中Dc是透镜至距成像点的距离。因为Dc>>Δdc，通常情况下Dc至少是Δdc的200倍量级。所以Δk是非常小的。由此造成的误差Δk也是很小的。通过上述分析可以看出，图像法测量的平面直线标定法对测量精度标定方法是可行的；对于测量仪机械安装误差所引起的测量精度的改变来讲，赛规法也是可行的。

图4.4 光学透镜放大原理

ccd定位原理

CCD（Charge-Coupled Device）定位原理是通过捕获和测量光信号来确定物体的位置。CCD是一种半导体芯片，由许多光电二极管组成，可以将光信号转化为电荷信号。在CCD定位系统中，通常使用透镜将光聚焦到CCD芯片上，然后通过芯片中的电荷传递和放大电路，将光信号转化为电荷信号，并根据电荷信号的大小来确定光强度。CCD芯片上的每一个像素都对应一个光电二极管，每个像素的电荷信号会被逐行读取并经过AD转换器转换为数字信号。

在定位系统中，物体的位置可以通过测量光斑的位置来确定。当一个物体经过CCD芯片时，它会在芯片上形成一束光斑。通过测量光斑在CCD芯片上的位置，可以确定物体的位置。具体来说，可以通过计算光斑与CCD芯片上某些作为参考的像素之间的像素距离来确定物体的位置。通常，会选取多个参考像素，通过测量每个像素与光斑之间的距离，然后求取平均值来提高精度。

除了测量像素距离，还可以通过测量光斑在不同行之间的位置来确定物体的位置。通过测量光斑在不同行之间的位置差，可以计算出物体相对于CCD芯片的水平位置。这种方法在某些情况下可以提高定位的精度。

总的来说，通过将光信号转换为电荷信号并测量光斑在CCD芯片上的位置，可以确定物体的位置。CCD定位系统在工业制造、机器人导航、摄像机自动对焦等领域有着广泛的应用。
