基本的指令类型

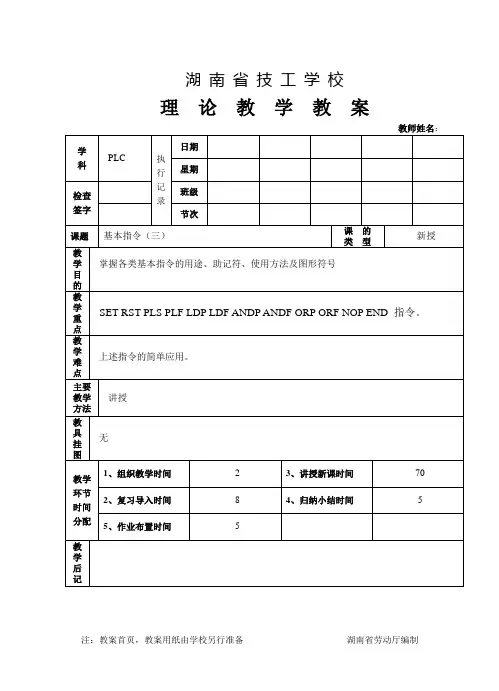

注：教案首页，教案用纸由学校另行准备 湖南省劳动厅编制 湖 南 省 技 工 学 校

理 论 教 学 教 案

教师姓名：

学

科 PLC 执行记录 日期

星期

检查

签字 班级

节次

课题 基本指令（三） 课 的

类 型 新授

教

学

目

的 掌握各类基本指令的用途、助记符、使用方法及图形符号

教

学

重

点 SET RST PLS PLF LDP LDF ANDP ANDF ORP ORF NOP END 指令。

教

学

难

点 上述指令的简单应用。

主要

教学

方法 讲授

教

具

挂

图 无

教学

环节

时间

分配 1、组织教学时间 2 3、讲授新课时间 70

2、复习导入时间 8 4、归纳小结时间 5

5、作业布置时间 5

教

学

后

记 2014-2015学年 上学期 第 周 第 课时

益阳高级技工学校 [复习导入]

电路块连接指令、主控指令、栈指令简述。

[讲授新课]

置位与复位指令（SET/RST）

（1）SET（置位指令） 它的作用是使被操作的目标元件置位并保持。

（2）RST（复位指令） 使被操作的目标元件复位并保持清零状态。

SET、RST指令的使用如图3-6所示。当X0常开接通时，Y0变为ON状态并一直保持该状态，即使X0断开Y0的ON状态仍维持不变；只有当X1的常开闭合时，Y0才变为OFF状态并保持，即使X1常开断开，Y0也仍为OFF状态。

SET 、RST指令的使用说明：

图3-6 置位与复位指令的使用 2014-2015学年 上学期 第 周 第 课时

益阳高级技工学校 1）SET指令的目标元件为Y、M、S，RST指令的目标元件为Y、M、S、T、C、D、V 、Z。RST指令常被用来对D、Z、V的内容清零，还用来复位积算定时器和计数器。

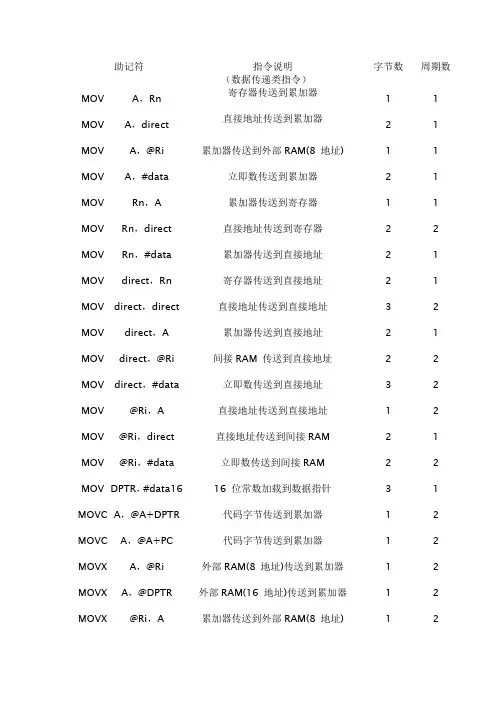

助记符 指令说明 字节数 周期数

（数据传递类指令）

MOV A，Rn 寄存器传送到累加器 1 1

MOV A，direct 直接地址传送到累加器 2 1

MOV A，@Ri 累加器传送到外部RAM(8 地址) 1 1

MOV A，#data 立即数传送到累加器 2 1

MOV Rn，A 累加器传送到寄存器 1 1

MOV Rn，direct 直接地址传送到寄存器 2 2

MOV Rn，#data 累加器传送到直接地址 2 1

MOV direct，Rn 寄存器传送到直接地址 2 1

MOV direct，direct 直接地址传送到直接地址 3 2

MOV direct，A 累加器传送到直接地址 2 1

MOV direct，@Ri 间接RAM 传送到直接地址 2 2

MOV direct，#data 立即数传送到直接地址 3 2

MOV @Ri，A 直接地址传送到直接地址 1 2

MOV @Ri，direct 直接地址传送到间接RAM 2 1

MOV @Ri，#data 立即数传送到间接RAM 2 2

MOV DPTR，#data16 16 位常数加载到数据指针 3 1

MOVC A，@A+DPTR 代码字节传送到累加器 1 2

MOVC A，@A+PC 代码字节传送到累加器 1 2

MOVX A，@Ri 外部RAM(8 地址)传送到累加器 1 2

MOVX A，@DPTR 外部RAM(16 地址)传送到累加器 1 2

MOVX @Ri，A 累加器传送到外部RAM(8 地址) 1 2 MOVX @DPTR，A 累加器传送到外部RAM(16 地址) 1 2

PUSH direct 直接地址压入堆栈 2 2

POP direct 直接地址弹出堆栈 2 2

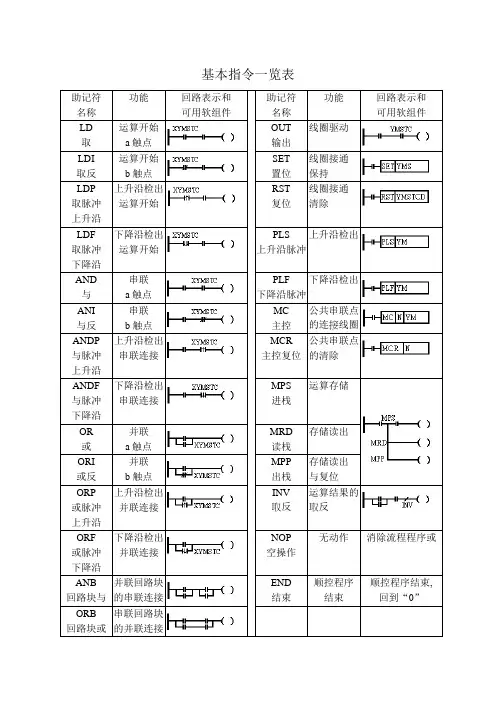

基本指令一览表

助记符

名称 功能 回路表示和

可用软组件 助记符

名称 功能 回路表示和

可用软组件

LD

取 运算开始

a触点 OUT

输出 线圈驱动

LDI

取反 运算开始

b触点 SET

置位 线圈接通

保持

LDP

取脉冲

上升沿 上升沿检出

运算开始 RST

复位 线圈接通

清除

LDF

取脉冲

下降沿 下降沿检出

运算开始 PLS

上升沿脉冲 上升沿检出

AND

与 串联

a触点 PLF

下降沿脉冲 下降沿检出

ANI

与反 串联

b触点 MC

主控 公共串联点的连接线圈

ANDP

与脉冲

上升沿 上升沿检出

串联连接 MCR

主控复位 公共串联点的清除

ANDF

与脉冲

下降沿 下降沿检出

串联连接 MPS

进栈 运算存储

OR

或 并联

a触点 MRD

读栈 存储读出

ORI

或反 并联

b触点 MPP

出栈 存储读出

与复位

ORP

或脉冲

上升沿 上升沿检出

并联连接 INV

取反 运算结果的取反

ORF

或脉冲

下降沿 下降沿检出

并联连接 NOP

空操作 无动作 消除流程程序或

ANB

回路块与 并联回路块

的串联连接 END

结束 顺控程序

结束 顺控程序结束,

回到“0”

ORB

回路块或 串联回路块

的并联连接 [常用特殊辅助继电器]

M8000: 运行标志, PLC运行时监控接通

M8002: 初始脉冲, 只在PLC开始运行的第一个扫描周期接通

M8006: 当电池电压异常过低后进入锁存状态

M8011: 10ms时钟脉冲

M8012: 100ms时钟脉冲

M8013: 1s时钟脉冲

M8014: 1min时钟脉冲

M8030: 使锂电池欠压指示灯(BALL LED)熄灭

M8031: 非保持存储器全部清除

M8032: 保持存储器全部清除

M8033: PLC停止时输出保持

M8034: 禁止全部输出

M8039: 定时扫描方式

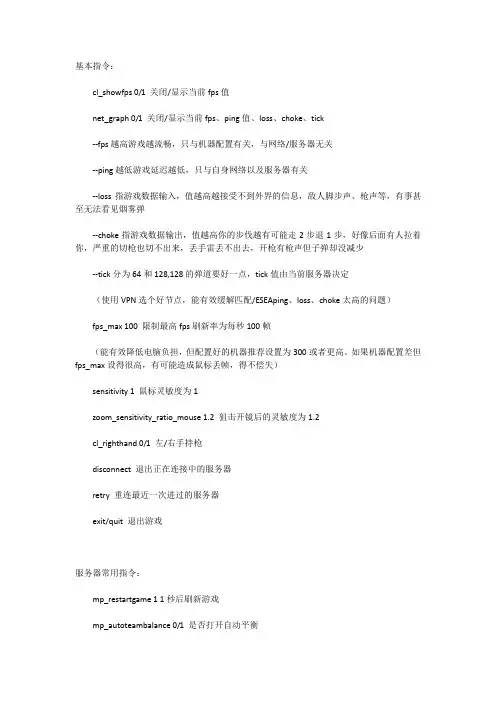

基本指令：

cl_showfps 0/1 关闭/显示当前fps值

net_graph 0/1 关闭/显示当前fps、ping值、loss、choke、tick

--fps越高游戏越流畅，只与机器配置有关，与网络/服务器无关

--ping越低游戏延迟越低，只与自身网络以及服务器有关

--loss指游戏数据输入，值越高越接受不到外界的信息，敌人脚步声、枪声等，有事甚至无法看见烟雾弹

--choke指游戏数据输出，值越高你的步伐越有可能走2步退1步，好像后面有人拉着你，严重的切枪也切不出来，丢手雷丢不出去，开枪有枪声但子弹却没减少

--tick分为64和128,128的弹道要好一点，tick值由当前服务器决定

（使用VPN选个好节点，能有效缓解匹配/ESEAping、loss、choke太高的问题）

fps_max 100 限制最高fps刷新率为每秒100帧

（能有效降低电脑负担，但配置好的机器推荐设置为300或者更高。如果机器配置差但fps_max设得很高，有可能造成鼠标丢帧，得不偿失）

sensitivity 1 鼠标灵敏度为1

zoom_sensitivity_ratio_mouse 1.2 狙击开镜后的灵敏度为1.2

cl_righthand 0/1 左/右手持枪

disconnect 退出正在连接中的服务器

retry 重连最近一次进过的服务器

exit/quit 退出游戏

服务器常用指令：

mp_restartgame 1 1秒后刷新游戏

mp_autoteambalance 0/1 是否打开自动平衡

mp_maxmoney 16000 最高金钱16000

mp_roundtime 60 死亡竞赛的回合时间60分钟

mp_roundtime_defuse 60 休闲/竞技模式每局时间60分钟

mp_maxrounds 30 休闲/竞技模式最大局数设为30局
