接地与防雷安全措施

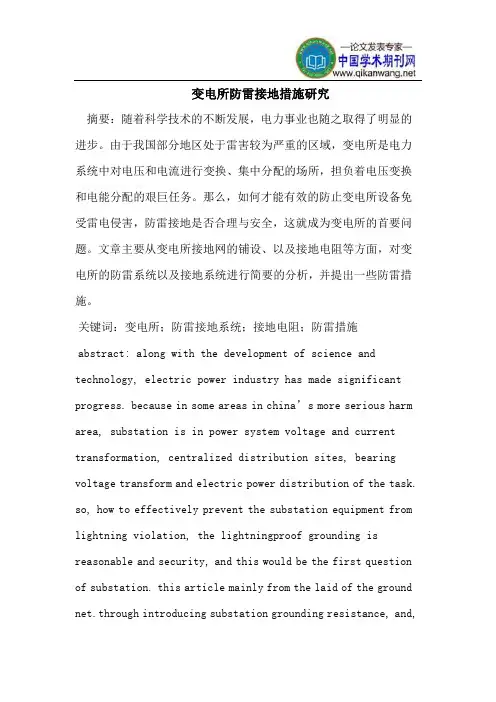

变电所防雷接地措施研究

摘要：随着科学技术的不断发展，电力事业也随之取得了明显的进步。由于我国部分地区处于雷害较为严重的区域，变电所是电力系统中对电压和电流进行变换、集中分配的场所，担负着电压变换和电能分配的艰巨任务。那么，如何才能有效的防止变电所设备免受雷电侵害，防雷接地是否合理与安全，这就成为变电所的首要问题。文章主要从变电所接地网的铺设、以及接地电阻等方面，对变电所的防雷系统以及接地系统进行简要的分析，并提出一些防雷措施。

关键词：变电所；防雷接地系统；接地电阻；防雷措施

abstract: along with the development of science and

technology, electric power industry has made significant

progress. because in some areas in china’s more serious harm

area, substation is in power system voltage and current

transformation, centralized distribution sites, bearing

voltage transform and electric power distribution of the task.

so, how to effectively prevent the substation equipment from

lightning violation, the lightningproof grounding is

reasonable and security, and this would be the first question

of substation. this article mainly from the laid of the ground

施工现场接地与防雷安全要求规程

一、施工现场接地的要求

1.接地体的材料：在施工现场的接地体可以采用钢筋、电缆套管、焊接接头、黄铜线夹、铜排等材料，钢筋的直径应该在16-20mm之间。

2.接地体的埋深：接地体的埋深应该在1-3米之间，根据实际情况选择合适的深度。

3.接地体的数量：接地体的数量应该根据施工现场的实际情况来确定，可以参考电气工程规范进行确定。

4.接地体应安装在合适的位置：接地体应该安装在距离建筑物1米以外的位置，远离其他建筑物和设备。

5.接地电阻的要求：接地电阻应该小于4欧姆，如果接地电阻大于4欧姆，则需要添加接地体或采用其他方法进行改善。

6.接地系统的联结：接地系统应该与建筑物的地线联结，确保接地的可靠性。

7.接地检查：在施工现场进行接地检查，确保接地系统的正常工作，确保施工现场的电气安全。

二、施工现场防雷安全的要求

1.防雷系统的设计：施工现场的防雷系统应该根据建筑物的高度、周围环境及设备的特点进行设计。

2.防雷接地体：施工现场的防雷接地体应该根据规范要求选择合适的材料，确保接地电阻小于10欧姆。

3.防雷装置的安装：施工现场的防雷装置应该按照规范要求进行安装，并经过专业人员的检查和测试。 4.防雷接线的要求：施工现场的防雷接线应该采用合适的电缆和接线头，确保接线的可靠性和防雷效果。

5.防雷检查：在施工过程中应该进行定期的防雷检查，确保防雷系统的正常工作。

6.防雷措施的调整：在施工现场，如果发现防雷系统无法达到预期的效果，应及时进行调整，确保施工现场的电气安全。

总之，施工现场的接地与防雷安全需要严格按照规范要求进行设计、安装和检查，提高接地和防雷系统的可靠性和效果，确保电气工程的安全、稳定和可靠运行。

第 1 页 共 7 页 施工现场临时用电接地与防雷的安全要求

施工现场临时用电接地与防雷安全要求是保障施工现场人员和设备的电气安全的重要措施。以下是施工现场临时用电接地与防雷的安全要求的详细说明。

一、施工现场临时用电接地要求：

1. 接地电阻：施工现场临时用电的接地电阻应符合国家标准规定，一般要求不大于4欧姆。

2. 接地装置：应采用可靠的接地装置，包括接地线、接地体等，确保电气设备可靠接地。

3. 接地线：接地线应采用铜质导线，截面积要符合规定，接地线与接地体之间的连接应牢固可靠。

4. 接地体：接地体应选用耐腐蚀、导电性能好的材料，埋入土壤中要深度符合要求，并保持接地体的完好。

5. 接地装置的安装位置：接地装置的安装位置要远离可燃物，并要防止被机械碰撞等，确保接地装置的安全可靠。

二、施工现场临时用电防雷安全要求：

1. 避雷装置：施工现场临时用电中应设置适当的避雷装置，包括避雷线、避雷网等，用于引导雷电流入地，防止雷击损害。

2. 避雷装置的设置：避雷装置应根据施工现场的实际情况进行设置，避雷装置的高度、位置和数量要满足国家规定的要求。

3. 接地系统：避雷装置的接地系统要可靠，包括避雷线的接地和避雷装置与施工现场临时用电的接地之间的连接。 第 2 页 共 7 页 4. 避雷线的安装：避雷线的安装要牢固可靠，要符合国家标准的要求，并避免与其他电气线路干扰。

5. 防雷网的设置：若施工现场需要使用防雷网，应按照国家标准的规定进行设置，保证防雷网的安全可靠性。

三、施工现场临时用电接地与防雷维护管理要求：

1. 定期检查：施工现场临时用电的接地装置和防雷装置应定期进行检查，确保其正常运行。

2. 备案管理：施工现场临时用电的接地和防雷系统的设计、安装和维护情况要进行备案管理，确保有记录可查。

3. 维护保养：定期对接地装置和防雷装置进行维护保养，包括清理接地线、检查接地体的完好性等。

4. 故障处理：对于接地装置和防雷装置出现故障的情况，要及时处理，确保施工现场电气安全。

第 1 页 共 4 页 接地与防雷安全要求

(1)所有电气设备的金属外壳以及和电气设备连接的金属构架等，除有特殊规定外，均应有可靠的接地(零)保护。

(2)在施工现场专用的中性点直接接地的供电系统中，必须采用接零保护，且须设专用保护零线，不得与工作零线共用。

(3)专用保护零线应由工作接地线或由配电室的零线或第一级漏电保护器电源侧的零线引出。

(4)在中性点不直接接地供电系统中，则必须采用接地保护。

(5)所有电气设备的保护零线应以并联方式与零干线连接。零线上严禁装设开关或熔断器。

(6)严禁利用大地做零线或相线。

(7)重复接地线与保护线相连，与电气设备相连接的保护零线应用截面不小于2.5mm攩2攪的绝缘多股铜线。保护零线除须在配电室或总配电箱处做重复接地外，还必须在配电线路中间处和末端处作重复接地。

(8)施工现场的塔式起重机，井字架和金属脚手架，当其高度超过20m时，要设置防雷和重复接地装置，其接地电阻不大于10欧姆。

接地与防雷安全要求（二）

接地与防雷安全是现代社会中非常重要的安全要求。它们的目的是保护人们的生命安全和财产安全，防止接地或防雷不良引起的电击、火灾等意外事故。本文将详细介绍接地与防雷安全的重要性、基本原理、实施要求和相关措施。 第 2 页 共 4 页 接地与防雷安全的重要性：接地技术是电气工程中非常重要的一部分。良好的接地系统能够确保电力系统的可靠性和安全性。正确的接地设计和施工能够有效地防止电击、保护设备和人身安全。防雷安全则是为了保护电气设备免受雷击的损害。雷击不仅会破坏设备，还可能引发火灾等严重后果。因此，了解接地与防雷安全的要求对保护人们的生命财产安全至关重要。

接地与防雷安全的基本原理：接地是指将电气设备或系统的非电性部分与地面连接，以形成一个低阻抗路径，使电流能够安全地流向地面。接地的基本原理是利用地面的导电性来消散电流，确保电流不会通过人体或设备引起危险。防雷则是通过合理的设计和安装防雷设备，将雷电的电流引导到地下，防止电流通过设备而引发事故。
