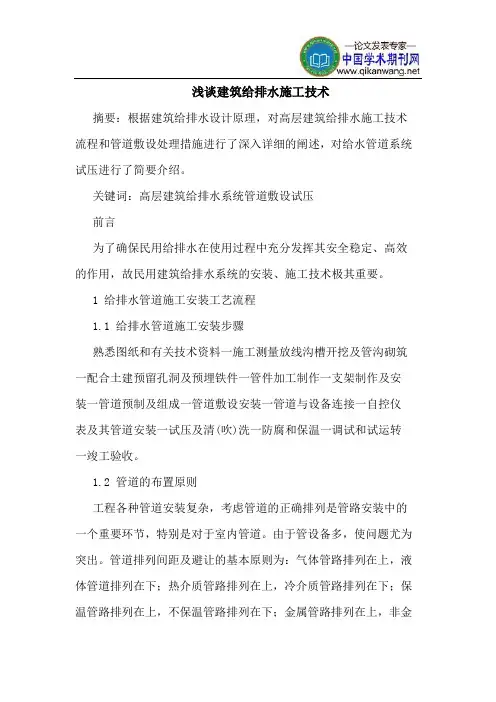

浅谈建筑给排水施工技术

浅谈建筑给排水施工技术

摘要：根据建筑给排水设计原理，对高层建筑给排水施工技术流程和管道敷设处理措施进行了深入详细的阐述，对给水管道系统试压进行了简要介绍。

关键词：高层建筑给排水系统管道敷设试压

前言

为了确保民用给排水在使用过程中充分发挥其安全稳定、高效的作用，故民用建筑给排水系统的安装、施工技术极其重要。

1 给排水管道施工安装工艺流程

1.1 给排水管道施工安装步骤

熟悉图纸和有关技术资料一施工测量放线沟槽开挖及管沟砌筑一配合土建预留孔洞及预埋铁件一管件加工制作一支架制作及安装一管道预制及组成一管道敷设安装一管道与设备连接一自控仪表及其管道安装一试压及清(吹)洗一防腐和保温一调试和试运转一竣工验收。

1.2 管道的布置原则

工程各种管道安装复杂，考虑管道的正确排列是管路安装中的一个重要环节，特别是对于室内管道。由于管设备多，使问题尤为突出。管道排列间距及避让的基本原则为：气体管路排列在上，液体管道排列在下；热介质管路排列在上，冷介质管路排列在下；保温管路排列在上，不保温管路排列在下；金属管路排列在上，非金

属管路排列在下。管线间距的确定：管线的间距以利于对管子、阀门及保温层进行安装和检修为原则。由于室内空间较小，其间距不宜过大，对于管子的外壁、法兰边缘及热绝缘层外壁等管路最突出部位距墙壁或柱边的净距不应小于loomm。对于并排管路上的并列阀门的手轮，其净距约loomm。管路相遇的避让原则：分支管路让主干管路．，小口径管路让大口径管路；有压力管路让无压力管路；常温管路让高温或低温管路。

2 给水管道的安装施工

2.1 给水立管的敷设

工程给水立管设在建筑物外墙上，水表也集中设在外墙的水表箱内，这种方式施工方便，管线布置灵活，从水表箱出来的给水立管排列有序。立管用固定管卡固定在外墙上，在卫生间或厨房处进入室内。给水立管设在管道井内，对建筑外立面要求高的住宅及北方寒冷地区，可将立管设在上下对应的卫生间或厨房内，用轻型、防腐、防潮、阻燃板材进行遮蔽，一般与排水立管同井。在阀门敷设高度设检修门，管井尺寸为500mm x 3oomm，水表采用自动计量水表。高层住宅建筑的给水立管一般设在电梯间的管道内。

施工技术　疆研嗣曩晦　２０１３年８月　浅谈高层民用建筑的消防给排水施工技术　华远奎　（重庆市华东建筑有限公司　重庆市梁平县４０５２００）　摘要：随着我国经济的发展和社会的进步，人们的生活追求也在不断提升，这就给高层民用建筑的消防给排水技术提　出了更高的要求，为满足高层建筑给排水工程施工质量的要求，需要施工人员不断加强系统学习，提升自身技术素质，才能保　证给水排水工程施工的质量、安全性、稳定性和灵活性，满足民用高层建筑给水排水施工发展的需要。为此，本文针对高层建　筑给水排水系统展开简单的探讨。　关键词：高层民用建筑；消防给排水；施工技术　中图分类号：ＴＵ８２　文献标识码：Ｂ　文章编号：１６７３—００３８（２０１３ｌ２４—０１５６—０２　引言　随着现今社会发展趋势越来越快，高层建筑对给水排水工程　施工技术的要求也日趋增长。要想管线网络达到高效、低能耗运　行的目的，一定要有合理的设计方案，并且系统的安装质量也会　对日后的使用产生很大的影响。下面先从给水排水系统的基础　谈起。　１工程概况　某工程管道安装有生活给水系统、生活污废水系统、雨水系　统三个部分。室内生活给水管管径为ＤＮ５０、ＤＮ７０及ＤＮ１００管　道，采用ＰＰ—Ｒ管，热熔连接，室内排水采用Ｕ—ＰＶＣ芯层发泡排　水塑料管，承插连接，胶粘剂粘接；设于外墙面的雨水管及空调　排水管采用防紫外线型Ｕ—ＰＶＣ塑料排沙管及配件，胶粘剂粘　接。为了加强车辆段基地环境保护，在本段内的空余地段均考虑　种植草木进行绿化，在适当地段设置了假山及花坛以美化车辆　段的工作环境。最高建筑为六层楼房。车辆段日常用水为生活用　水及生产用水两部分，并考虑室内外消防用水。　车辆段采用市政自来水作为供水水源，在车辆段东南侧津塘　公路处有ＤＮ８００自来水管道，距离约３．５ｋｍ，车辆段由此管道接　管供水。因自来水干管距（８）防洪、排污工程在车辆段场地平整　过程中安排临时排水工程的建设，沿场地周围设截水排水沟，内　部设置场内排水沟引排场地内的自然降水和生产生活污水，污　水排放须初步净化（如沉淀等）。排水沟用砖砌筑，内侧用Ｍ５水　泥砂浆抹面，底宽３０ｅｍ，按照３％的坡度设置。工程垃圾和生活　垃圾按照某市的相关规定，与环卫部门联系，定期外运处理。在　生活区、生产区、材料库房等重要场所，按规定配置消防器材。　２施工方法及注意事项　２．１给水工程　应待施工图完成后再根据图上位置进行给水设施的施工，给　水构筑物选型均采用国标图及三院通用图。给水管道等设施施　工时应与其他专业密切配合，仔细核对位置，避免对其他设施的　系。在建筑业必须要求质量管理体系完全覆盖工程质量并完全　有效的运行起来。必须将工程师和技术负责人的作用发挥起来，　将经理确立为第一责任，总工程师全方面负责的监管体系，培养　一批优秀的内审人员、监督专家以及管理人员。在施工过程中坚　持严格要求自己，以“自检、专检制”以及隐蔽验收制度为原则，　对任何一个分部工程进行严格的质量评定。　４－４提高对工程质量的控制力度　①地下室防水结构施工。在做地下室防水时，防水混凝土结　构很难被铁丝或者螺栓穿透，其内部结构中的钢筋或者绑扎丝　都不能碰触到模板　在施工缝上浇筑混凝土时，要确保接缝处干　净、湿润，将厚度为２０～２５ｍｍ且与混凝土配比相同的净水泥砂浆　铺设到接缝处。在浇筑混凝土遇到困难时，可采取抗渗能力相同　的细石混凝土进行浇筑。②墙体防开裂施工方案。对于填充墙，　当进行最后一层的砌筑时，应采取实心小砌体斜砌的方式砌筑，　并使用饱满的砂浆，确保砌体同梁底紧密相连。如有突出的混凝　土柱，在抹灰时先抹墙面，待灰面干燥后再抹混凝土面，并保障　混凝土面的灰层彻底覆盖墙面的灰层。③屋面防水防治策略。在　整体施工前，务必将屋面各个细部的防水做法、处理节点的细节　问题同设计方沟通清楚，做到万无一失。施工单位可在施工操作　前将具体的施工方案编制成册，交由监理单位及业务审查，得到　认可后方能进行施工。　・１５６・　５结束语　综合以上叙述，可知建筑施工中的质量管理与控制并不是一　项简单的工作，其贯穿对整个工程脉络。因此只有将管理工作落　到实处，对施工质量加以严格的控制，以提高工作人员的素质、　采用合理的施工工艺以及确保所使用材料质量的优越性为原　则，加大对各方面的监管力度，从而使工程项目满足各项要求，　确保工程质量，为我国的建筑业贡献一部分力所能及的力量。　参考文献　【１】马树媛．建筑施工工程的质量管理与控制初探【Ｊ１－才智，２０１２，１７：３４．　［２］王键海．建筑施工工程质量管理与控制措施阴．科技传播，２０１３，０６：４２￣１．　［３１庞伟．论建筑施工工程的质量管理与控制【Ｊ１＿现代工业经济和信息化，　２０１３，０８：８２～８３．　【４】佟永宁，魏晓晶．浅谈建筑施工工程的质量管理与控制【Ｊ］．民营科技，　２０１３，０３：２８２．　［５】王大春．论建筑施工工程的质量管理与控制　门窗，２０１３，０４：６３．　收稿日期：２０１３—７—２６　作者简介：马永峰（１９７８一），男，助理工程师，施工员，毕业于河南　广播电视大学，工民建专业。　杨会杰（１９７６一），男，经济师，毕业于河南广播电视大学，工　民建专业，任项目经理。

水利水电　浅谈给排水工程现场施工技术　徐军　（无锡市太湖新城发展集团有限公司）　【摘要】现代社会，城市中高楼耸立。其中给排水工程在建　筑工程中是不可或缺的，其质量的优劣好坏对一个工程的整体质量　起着关键的作用。本文作者结合自己多年的实践经验，介绍了建筑给　排水施工中的现状，并对现状提出了合理的施工技术。以供读者参　考。　【关键词】给排水；常见问题；施工技术　引言　在我国快速发展的今天，建筑行业在我国经济发展中扮演着很　重要的角色。而施工技术是决定建筑质量的关键。在给排水工程中，　除了设计方案要合理经济之外，还要求有先进合理的施工技术，二者　缺一，都会影响工程的使用。只有合理运用施工技术，才能使工程效　益最大化。　１建筑给排水施工中的常见问题　首先，施工过程中工艺不合理，可能造成水管接口处渗水，或者　因为设备安装尺寸不准确造成的很大的噪音：建筑材料质量不合格，　就会使得使用时水管开裂，水嘴、阀门无法关闭严密：同时，设计人员　设计不周全也会对工程质量带来很多的不良影响。　其次，由于施工单位管理不到位，使得管道安装质量不合格。所　以，这就要求施工人员把握好管道安装施工内在的规律性，这样才能　保证在施工时严格按科学的程序进行坚决杜绝随意盲目的进行管道　安装。　第三，操作工人的技术水平影响管道安装质量。就目前施工现状　而言，这一点是影响施工质量的根本原因。施工队伍的一线工人基本　上都是非专业的建筑工人，对自己所作工种的理论知识掌握程度有　限，再加上大多数施工企业不注重对一线操作工人的岗位培训。所以　人始终是任何一个项目的主体，撇开那些不可抗的因素之外，任何问　题都可以从提高参与人员的整体水平上得到解决。　第四，管道在穿越楼板时出现的问题。管道穿墙（楼板）设置套管　的缺陷与不足较为普遍，通常表现在有的管道虽然加了套管，穿越楼　板与楼板面齐平或嵌入楼板时，总会比饰面高出２０ｍｍ￣５Ｏｍｍ。有些　情况下甚至没有设置套管或者在套管预埋时位置出新偏移，没有及　时增设套管或者按照设计预埋到位，而是直接用水泥从外掩饰住，另　一种情况是套管没有按照规定比保护管径大两级，有的仅仅大一个　规格，有的又大出五个规格，这时会采用方式掩人耳目，而不是按照　规范要求去逐一改正。　２合理的施工技术　针对以上所述以及上述没有提到但是实际应用中会碰到的问题，　具体分析一下其对应的施工技术。　第一，给水管道噪音过大。通常采用减压的方法降低给水管噪　音。安装、设计不合理都会导致给水管道发出很大的噪音，具体来说　是因为管道压力过高所致。而导致压力偏高的情形大体有以下几种。　第一是用水支端管线本身较长，而有的设计人员设计时习惯将进户　管道设计成ＤＮ２０，这样导致管网末端用水的时候容易发出噪音。另　一种情形也会使得管道压力偏高。有的市政自来水的压力较高，而在　供水分区时前三层以一般由市政管网压力直接供水如果不采取减压　措施的话，市政管网的较大的压力会使该供水分区的水流速度过快，　从而使得管道接近共振产生颤动和噪声。所以解决给水管网噪音问　题的根本就是采取适当的方法降压。根据实践经验，一般针对给水管　网的降压方式有将用水支端的管径设计为最小直径２５的管道，同时　接头可采用曲挠橡胶接头，针对压力较高的部位，还可设置专用的降　压装置，如减压阀、节流塞、减压孔板等。　第二，针对管道漏水现象。大多数情况下，管道漏水的主要原因　存在于排水横管敷设于楼板下，居民在进行装修时大意或不懂水专　业知识破坏了管道及防水层。现实生活中，因为管道漏水，尤其是卫　生间管道漏水致使上下邻里之间关系不合、纠纷不断的闹剧时有发　生。如果要解决此问题可从设计阶段采取必要措施。首先，卫生间样　式，宜设计成下沉式，下沉程度一般在３５０ｍｍ￣４００ｎｌｎ之间，然后将排　水横管布置在此保护层内，防水层设置在管道的下方万一发生堵塞　或者漏水现象便可以在本层内得到妥善解决。根据实践经验，一般下　沉式卫生间都会有自动下沉现象，为了减少下沉空间，可以选用后排　水坐便器及多通道地漏　卫生间吊顶后的高度最好能保证２ｍ￣４ｍ。　第三，针对卫生器具在使用过程中的问题。卫生器具也会因为安　装质量而受到影响。目前而言普通排水铸铁管道已经被淘汰，取而代　之的是各种各样的是塑料管材。塑料管材与铸铁管相比，有如下几个　优点：具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、　节约能源、节省金属、改善生活环境、使用寿命长、安装方便等特　点，受到了管道工程界的青睐并占据了相当重要的位置，形成一种势　不可当的发展趋势。但是它也有其缺点，其中最主要的表现是普通　ＵＰＶＣ管道的排水噪音要比铸铁管高约ｌＯ分贝。倘若排水立管的安　装位置与卧室比较靠近，再加上现在所浇筑的现浇楼板的隔音效果　不好，排水管道很容易出现上述比较尖锐的噪音，从而大大降低了居　民的生活质量。针对此情况，在设计时，尽量考虑把排水立管远离卧　室和客厅布置，管材考虑新型降噪产品。市场上新出现了一种超级静　音排水管则加入了特殊吸声材料，噪音低于排水铸铁管。　第四，坐便器排水口位置。目前而言，坐便器的型号规格越来越　多较多，排水口的位置要各不相同，计施工中应选择合理的位置以便　适应多数居民的要求，否则完工之后几乎就没有很挚爱的东西，这就　要求有的工程由于设计没有。注明洁具间距，施工人员将排水口偏向　中间甩口，导致住户无法安装淋浴房。　第五，针对穿越楼板的问题。前面讲述了一些不按照图纸施工的　现象及其可能的危害。尽量考虑使排水立管远离卧室和客厅，管材考　虑新型降噪产品。苍层发泡ＵＰＶＣ管道和ＵＰＶＣ螺旋管则能明显降低　噪音，市场上新出现了一种超级静音排水管则加入了特殊吸声材料，　噪音低于排水铸铁管。各种管材（１ｌＯｍｍ）噪声水平比较：ＵＰＶＣ管的　定位尺寸。　第六，水表出户的问题。随着居民对私密性和安全性的重视，水　表出户甚至出楼势在必行，远传水表、卡式水表的出现也为水表出户　创造了条件。为便于抄表，上述方案均应设置数据采集器，显示于建　筑物外墙或物业中心。　３总结　总而言之，以上作者提出了建筑给排水施工中存在的问题，并对　这些问题提出了相应的解决方案。同时也证明建筑给排水旌工中的　安全和质量管理，不仅关系到生活、工作，还直接影响到水资源的合　理利用。因此，我们应积极学习，积累经验，发现更多更合理的施工技　术，为我国建筑行业做出贡献。　参考文献：　［１】常爱东，郑丹．高层建筑给排水系统安装及施工技术田．黑龙江科技　信息，２００９（ｔ４）．　［２］陈新宝，潘晓明．建筑给排水施工技术的概况卟科技致富向　导，２００９（１２）．　２０１３．０３　Ｉ

建筑与工程　

ｌ■　

建筑给排水施工质量通病浅谈及技术分析　

周素华　

（辽宁建信建设监理有限公司辽宁１１０００）　

【摘要】随着国民经济实力日益雄厚，人们生活水平不断提高，进而对建筑工程的质量控制以及施工技术要求越来越高。在建筑给排水施工过程中，其　

施工质量的好坏直接影响建筑项目的整体质量和使用功能，因此，建筑工程施工过程中，对给排水工程的施工质量要进行严格控制，提高其施工技术含量，　

保证给排水工程质量达到规定的标准，进而完善和提高建筑工程的整体质量和使用功能。　

【关键词腱筑给排水施工质量施工技术　

中图分类号：ＴＬ５０８　文献标识码：ＴＬ　文章编号：１００９－－９１４Ｘ（２０１３）３４一ｏ４７４一Ｏ１　

近年来，我国科学技术水平得到显著的进步与发展，建筑行业在施工质　

量和施工工艺技术上也不断地飞速发展，伴随着人们对建筑工程的要求越来　越高，建筑企业在建筑给排水工程施工技术上的要求也在不断提高。因此，　

建筑给排水工程从设计、施工、管理等各个方面都要严格按照规定标准执行，　

保证施工质量才能满足给排水工程在空间结构、使用便捷、寿命长以及美观　

舒适方面的要求。虽然我国给排水工程施工技术有了很大进展，但是依然存　

在一些质量隐患。通过分析和了解建筑给排水工程施工质量和施工技术方面　

存在的问题，提出相应的解决措施是建筑企业不断发展和进步的基本保障。　

一．建筑给排水工程施工的■要性　

建筑施工技术的不断进步与发展，在进行建筑给排水工程施工过程中，　

对其设计、施工、管理的要求越来越高。要满足给排水工程对建筑工程的实　

际效果，就必须制定科学合理的施工方案，并对施工阶段的每一个环节进行　有效的质量技术管理。给排水工程管道安装是最重要的环节，优质的安装质　

量和科学合理的管理方式是确保管网安全稳定运行的基本要求。为了进一步　

提高建筑工程项目中给排水工程施工质量和施工技术水平，需要施工人员不　

断学习和进步，提高自身综合素质水平，从而促进给排水工程施工顺利进行。
