XRD基础知识与分析方法

XRD分析方法介绍

X射线衍射（X-ray diffraction，简称XRD）是一种非常重要的物质结构表征技术，广泛应用于材料科学、化学、地球科学、生命科学等领域。它通过将X射线射向样品，然后测量和分析X射线经过样品后的衍射图样，从而得到样品的结构信息。

1.非破坏性：XRD是一种非破坏性分析方法，样品在接受X射线照射后不会发生永久性损伤，可以反复使用。

2.不受样品形态限制：XRD适用于固体、液体、薄膜和粉末等形态的样品，对样品的晶型、晶体结构和晶粒尺寸等信息进行分析。

3.高分辨率：XRD可以提供较高的分辨率，可以检测出样品中微小的结构变化，如晶格畸变、相变等。

4.定量分析：XRD可以进行定量分析，通过衍射峰的强度和位置，可以获取样品中不同晶相的含量，并计算晶格参数、物相纯度等信息。

5.多功能性：除了结构表征外，XRD还可以用于拟合数据、表面分析、粒度分析等应用。

1.菲涅尔衍射法：菲涅尔衍射法是一种传统的XRD方法，主要用于粉末样品的结构分析。它是通过测量样品晶粒间隔的变化，然后将这些信息转换为衍射图样，从而得到样品的结构信息。

2. Laue衍射法：Laue衍射法是一种快速的结构分析方法，主要用于晶体表面和薄膜样品的分析。它通过将样品放在X射线束下，然后测量并分析样品中衍射出的X射线图样，从而得到样品的结构信息。 3.粉末衍射法：粉末衍射法是一种广泛应用的XRD方法，主要用于粉末样品的结构分析。它是通过将样品制成细粉，然后进行衍射测量，并根据布拉格方程计算晶格参数和相量等信息。

4.单晶衍射法：单晶衍射法是一种高精度的XRD方法，主要用于单晶样品的结构分析。它是通过将样品制成单晶，然后测量和分析样品中衍射出的X射线图样，从而得到样品的三维晶体结构信息。

5.傅立叶变换衍射法：傅立叶变换衍射法是一种用于薄膜和多晶样品的XRD方法，主要用于分析样品中的表面形貌、界面反应等信息。它是通过将样品经过傅立叶变换，将时域中的信号转换为频域中的信号，然后提取相应的结构信息。

JQZHU

2014-01-14

第一步：右键单击“S/M”，

第二部：打钩

第三步：左键点击“chemistry”

第四步：选择你需要的元素，即涂层中和基材包含的元素，建议把Ru, Ir, Ti, Sn, Mn, O, 都选上。

第五步：点击“save”保存所选的元素

第六步：点击“OK”确定所选的元素

第七步：点击“OK” 开始匹配可能的物相

经过上面的设置好操作后，以后检测物相只需要单击“S/M”即可，不要再设置“元素选择项”除非有新的元素引入

第八步：

JQZHU

2014-01-14

第九步：如果点1后，出现2是全屏，可以将2缩小。 点开2之后，可以一个相，一个相去比对，看哪个相与XRD峰一致。

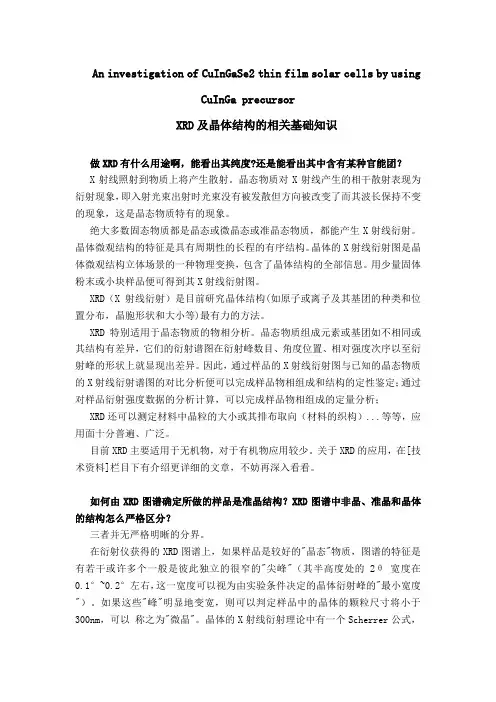

An investigation of CuInGaSe2 thin film solar cells by using

CuInGa precursor

XRD及晶体结构的相关基础知识

做XRD有什么用途啊，能看出其纯度?还是能看出其中含有某种官能团？

X射线照射到物质上将产生散射。晶态物质对X射线产生的相干散射表现为衍射现象，即入射光束出射时光束没有被发散但方向被改变了而其波长保持不变的现象，这是晶态物质特有的现象。

绝大多数固态物质都是晶态或微晶态或准晶态物质，都能产生X射线衍射。晶体微观结构的特征是具有周期性的长程的有序结构。晶体的X射线衍射图是晶体微观结构立体场景的一种物理变换，包含了晶体结构的全部信息。用少量固体粉末或小块样品便可得到其X射线衍射图。

XRD（X射线衍射）是目前研究晶体结构(如原子或离子及其基团的种类和位置分布，晶胞形状和大小等)最有力的方法。

XRD 特别适用于晶态物质的物相分析。晶态物质组成元素或基团如不相同或其结构有差异，它们的衍射谱图在衍射峰数目、角度位置、相对强度次序以至衍射峰的形状上就显现出差异。因此，通过样品的X射线衍射图与已知的晶态物质的X射线衍射谱图的对比分析便可以完成样品物相组成和结构的定性鉴定；通过对样品衍射强度数据的分析计算，可以完成样品物相组成的定量分析；

XRD还可以测定材料中晶粒的大小或其排布取向（材料的织构）...等等，应用面十分普遍、广泛。

目前XRD主要适用于无机物，对于有机物应用较少。关于XRD的应用，在[技术资料]栏目下有介绍更详细的文章，不妨再深入看看。

如何由XRD图谱确定所做的样品是准晶结构？XRD图谱中非晶、准晶和晶体的结构怎么严格区分？

三者并无严格明晰的分界。

在衍射仪获得的XRD图谱上，如果样品是较好的"晶态"物质，图谱的特征是有若干或许多个一般是彼此独立的很窄的"尖峰"（其半高度处的2θ宽度在0.1°~0.2°左右，这一宽度可以视为由实验条件决定的晶体衍射峰的"最小宽度"）。如果这些"峰"明显地变宽，则可以判定样品中的晶体的颗粒尺寸将小于300nm，可以 称之为"微晶"。晶体的X射线衍射理论中有一个Scherrer公式，

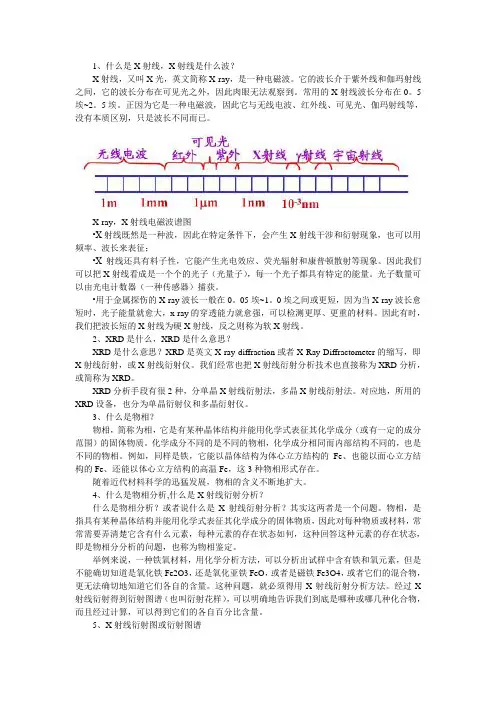

1、什么是X射线，X射线是什么波？

X射线，又叫X光，英文简称X-ray，是一种电磁波。它的波长介于紫外线和伽玛射线之间，它的波长分布在可见光之外，因此肉眼无法观察到。常用的X射线波长分布在0。5埃~2。5埃。正因为它是一种电磁波，因此它与无线电波、红外线、可见光、伽玛射线等，没有本质区别，只是波长不同而已。

X-ray，X射线电磁波谱图

•X射线既然是一种波，因此在特定条件下，会产生X射线干涉和衍射现象，也可以用频率、波长来表征；

•X射线还具有料子性，它能产生光电效应、荧光辐射和康普顿散射等现象。因此我们可以把X射线看成是一个个的光子（光量子），每一个光子都具有特定的能量。光子数量可以由光电计数器（一种传感器）捕获。

•用于金属探伤的X-ray波长一般在0。05埃~1。0埃之间或更短，因为当X-ray波长愈短时，光子能量就愈大，x-ray的穿透能力就愈强，可以检测更厚、更重的材料。因此有时，我们把波长短的X射线为硬X射线，反之则称为软X射线。

2、XRD是什么，XRD是什么意思？

XRD是什么意思？XRD是英文X-ray diffraction或者X-Ray Diffractometer的缩写，即X射线衍射，或X射线衍射仪。我们经常也把X射线衍射分析技术也直接称为XRD分析，或简称为XRD。

XRD分析手段有很2种，分单晶X射线衍射法，多晶X射线衍射法。对应地，所用的XRD设备，也分为单晶衍射仪和多晶衍射仪。

3、什么是物相？

物相，简称为相，它是有某种晶体结构并能用化学式表征其化学成分（或有一定的成分范围）的固体物质。化学成分不同的是不同的物相，化学成分相同而内部结构不同的，也是不同的物相。例如，同样是铁，它能以晶体结构为体心立方结构的Fe、也能以面心立方结构的Fe、还能以体心立方结构的高温Fe，这3种物相形式存在。

随着近代材料科学的迅猛发展，物相的含义不断地扩大。

4、什么是物相分析,什么是X射线衍射分析？
