课程设计说明书
题目 : 音乐彩灯控制器
院（部）： 理学院 专业班级： 应用物理 14-1
学 号： 2014305070
学生： 王伟洲 指导教师： 学超 文档
理工大学课程设计(论文)任务书
理学院(部) 物理系
学号 2014305070 学生 王伟洲 专业(班级) 应用物理 14-1
题目 音乐彩灯控制器
设计 技术 参数
设计 要求 设计音乐彩灯控制器 ,要求将输入音乐信号分为高 ,中,低三个频段 ,并且 分别控制三种颜色的彩灯 . 每组彩灯的亮度随各自输入音乐信号大小分为八 个等级.输入信号最大时 ,彩灯最亮 .当输入信号的幅度小于
10mv时,要求彩 灯全亮. 主要技术指标如下 : 基本部分 :
(1) 高频段 2000--4000HZ, 控制黄灯
(2) 中频短 500--1200HZ, 控制绿灯
(3) 低频段 50--250HZ, 控制红灯
(4) 电源电压交流 220V,输入信号幅度 >=10mv
工 作 量 查阅相关材料，设计电路图和程序，完成课程设计说明书，共 18 页。
工作 计划 (1) 计算参数 , 安装调试设计的电路 .
(2) 画出完整电路图 , 写出设计总结报告 .
参考 资料
指导教师签字 教研室主任签字 文档
前言
随着现在社会的发展， 人们生活水平的提高， 人们对娱乐环境的 要求越来越高，娱乐环境中的灯光控制， 成了一个重要的部分。 为此， 特意设计了关于音乐彩灯的控制。 本设计要求将输入音乐信号分为高 中,低三个频段 ,并且分别控制三种颜色的彩灯 .每组彩灯的亮度随各 自输入音乐信号大小分为八个等级 .输入信号最大时 ,彩灯最亮 .当输 入信号的幅度小于 10mv时 , 要求彩灯全亮。
第一部分 : 实验原理部分

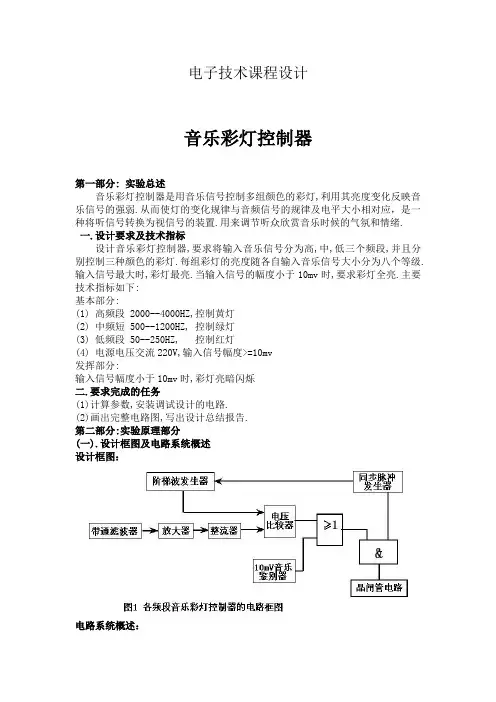

（ 一 ）. 设计框图及电路系统概述 设计框图：
电路系统概述：
1．声音信号要分为三个频段，所以第一步要通过滤波器进行滤波，将音
频信号按要求分为三个频段。
2．经过放大器把毫伏级的声音信号放大为与比较信号可比的信号。由于
直流信号才可比较，所以在进入比较器前先进行整流。
3．同步脉冲通过简易的数模转换产生阶梯波，放大后的信号与其比较产
生高低电平， 再和同步脉冲相与产生个数不同的脉冲去触发三极管， 由触发脉冲 的个数决定彩灯的亮度。
4．如果音乐信号小于 10mV，用比较器产生高电平使或门的输出总为高
电平，产生的高电平与 1HZ的脉冲信号进行与，从而使灯亮暗闪烁。
（ 二 ）. 实验电路结构与分块电路原理 由本实验设计要求可将试验电路基本分为七个组成部分 , 即 1．电压转换部分
2．语音信号的输入部分
3．基本信号的放大部分
4，滤波选频部分（核心）
5．幅度控制部分
6 . 输出显示部分
7．10 毫伏比较扩展部分
第三部分 : 各单元电路的设计方案及原理说明 下面分别从以上几个分块电路说明该彩灯控制器的设计原理与过程 .
1. 电源电路 ：
由于实验给出电源为 220V 交流电，而实验所需芯片的工作电压大致在 5－ 12V，故需要首先设计一个电压转换部分，将 220V 的交流电转换成 5V，12V，相 当于一个直流稳压源，以供数字和模拟芯片正常工作。其转换电路如下所示：
文档 文档
变压器变压，再经过全波整流电路和滤波电容得 +12V和 -12V 直流电压作为 运算放大器的电源。 +12V经过 W7805稳压后得到 +5V的电压，供 TTL数字集成电 路使用。
2．语音信号的输入部分 本实验中，音乐信号的输入由 MP3音乐信号实现，可由下面两种方式输入： 方案一：直接输入。
方案二：音乐信号由麦克输入：
本实验中音乐信号的输入由小话筒实现 , 外界 的音乐信号通过麦克将声音信号转换成为一定的 电信号以驱动后面电路随音乐进行变化。 话筒上有 两个引脚，一引脚接地，另一引脚输出由话筒转化 成的电信号。话筒本身是有源器件，不需要外加直 流电源。为了将比较微小的语音信号体现得比较清 楚，在输出端给一个外加的直流电源，与 1K 电阻 相连后接到输出端，相当于加一个直流分量。
方案比较 ：由于考虑到麦克干扰比较大， 效果不是特别理想， 频率和幅度都不能 达到理想的要求，相比之下 MP3音乐信号纯度较好，而且存在小于 10mV的语音 信号，所以把它作为语音信号的输入部分。
3. 放大部分： 由于音乐信号的幅度十分有限 , 仅为十几毫伏 ,为了驱动后面的电路 , 必须将 输入信号放大后再经过选频等一系列处理。
放大电路可以采用很多的形式， 比如 LM339芯片， 普通的三极管放大等等。 由于无特殊要求 ,故本实验只选用普通的反相放大器即可 . 具体电路如图二所示 : （以放大 26 倍为例） 文档
4. 滤波选频部分（核心与难点） 滤波部分是本实验的重点和难点 , 选频的结果将直接影响彩灯的最终显示 效果，但参数的设计也是本实验的难点所在，理想状态下的滤波器是不存在的。 在理想条件下 , 选频可通过窄带滤波器实现 .满足设定频率的信号部分可以 通过滤波器控制后面的信号，不满足的部分则被滤波，信号大大得到衰减。
常用的滤波器有巴特沃斯滤波器 ,切比雪夫滤波器 , 压控电压源滤波器 ,无限 增益滤波器等多种， 本实验对此依依分析， 仿真和搭接， 并通过实际所得状态图 进行合理恰当的选择。
方案二 原理图如下 :
低频段窄带低通电路 文档 通带与阻带的幅度对比
滤波效果较为理想 , 过渡带较窄
, 阻带衰耗较大
, 基本满足选频要求 设计参数 :
频段 R1 C1 R2 C2
低 32K 0.1U 6.4K 0.047U
中 32K 0.1U 2.8K 0.1U
高 8.2K 0.01U 8.2K 0.047U
高频段与中频段的实验效果与低频段相似 , 均较为理想 .
改进: 由于只需要对音频信号分为三个频段 , 而带通滤波器对设计电路的要求较 高, 所以用一个高通和一个低通滤波器代替原来高频和低频的两个带通滤波器 .
这样使相同阶数下滤波器的效果更加理想而不降低题目要求 . 由此得出以下方案
采用有源带通滤波电路来实现。 如下图所示， 该带通滤波电路由低通与高通 滤波器级联得到。 其上限截止频率取决于低通滤波器， 下限截止频率取决于高通 滤波器。选取合适的 RC值即可实现要求的带通频率。
该方法的优点是： 用该滤波方法构成的带通滤波器的通带较宽， 通带截止频 率易于调整， 因此多用作测量信号噪声比的音频带通滤波器， 但该实验的带通都 较窄。
高低频率的参数计算公式： 二阶有源滤波器的低通滤波：
Q 1/ 3 Auf
fn 1/ 2 RC
高通滤波：
R1 R2 R C1 C2 C
Q 1/ 3 Auf
wnR1 R2 R C1 C2 C
文档 计算后得具体数值为：
频段 R1=R2 R5=R6 R3=R7 R4=R8 C3=C4 C1=C2
低频 60 K 300 K 10 K 15 K 0． 01 F 0．01 F
中频 32K 6.4K 10K 15 K 0.1 F 0.1 F
高频 8k 40 10k 15k 1F 0．01 F
方案四： 查阅相关资料得知， 带通滤波器的带宽越窄， 选择性越好， 也就是电路的品 质因数 Q越高。
其中 Q=fo\BW ；
Fo= Fh?Fl ；
BW=F—h Fl 。
鉴于此，改用下述带通滤波，以实现窄而稳定的通频带，符合实验要求。
这种电路的优点在于改变 Rf 和 R1 的比值就可改变频宽而不影响中心频率。 带宽较窄，选择性好。
方案五 :
根据题目要求， 考虑到高阶滤波对非选通频率的衰减大， 我们设计了四阶的 带通滤波器参数。
具体参数如下所示：
R1 R2 R3 C1 C2
50—250HZ 15K 22K 165K 0.01U 0.1U
500— 1200HZ 15K 20K 30K 0.01U 0.01U
2000—4000HZ 1.8K 22K 8.1K 102J 0.01U
四阶带通滤波器
方案比较：
方案一的集成度高，选择性好，稳定度高，但价钱较高，对于该实验而言，
需要三片芯片， 会造成成本太高， 不适宜产品的普及。 方案二至方案五各有优缺 点，经过在面包板上模拟， 发现对于高中频段， 二阶有源滤波效果就可以满足要 求；对于低频段，由于低频段较小，可以不做选择，故采用低通滤波实现上限截 频。
实验最终原理电路 , 滤波器部分 :
1. 低通滤波器选择出低频段信号 : 文档
输入信号为 250Hz 时的幅度 实际搭界电路与理论值有差距，将两个电阻分别改为 2.7K 和 4.3K, 实现了截频 为 290Hz 的低通滤波 .
2. 中低频段和高频段的电路 :文档
文档
中频段 :500--1.5KHZ 高频段 :2000 —4000HZ
频段 R1=R2 R5=R6 R3=R7 R4=R8 C3=C4 C1=C2
高频 8k 40 10k 10k 1F 0．01 F
中频 32K 1.3K 15K 15K 0.1 F 0.01 F
输入模拟正弦波时 , 输出波形基本不失真 , 但由于阶数较低 ,过渡带比较宽 ,
阻带 衰减比较缓慢 ,但由于语音信号频率都相对较低 , 所以对于高通滤波器的要求可 以降低一些 , 因此该滤波器基本实现要求的功能 .
我们通过不断的尝试 , 实际搭接多种滤波器最终组合成以上三个电路 ,
虽然 与理论有些差距 ,但从实际实现的效果看来已经可以基本符合了要求 , 基本做到 了精益求精 .
5. 整流器的工作原理与设计 由于只有直流信号才可比较，因而信号在进入比较器之前需进行整流，将交 流音乐信号转为直流信号进行比较。
方案一：精密整流器
该部分电路由线性半波整流跟一加法器级联得到。其中 D1，D2，R 构成
A3
的反馈网络， 2R作为级间反馈。 R1， R2作为运放同相输入端的平衡电阻。
当 Vi 为负值时， A3反向输出， Uo1为正值。 D2因反向偏置而截止，
D1受正 向压降作用而导通。（由于集成运放的开环电压放大倍数很高， 即使
Vi 的输入值 很小，也可产生很大的 Uo1使 D1导通）。此时， D2，R 形成
