变频器应用中的干扰及其抑制

变频器应用中的干扰及其抑制

【摘要】

变频器在工业生产中应用广泛，但在使用过程中常常会受到各种干扰影响其正常运行。本文将从干扰源、干扰抑制技术、影响因素和抑制措施等方面进行探讨。干扰源包括电磁干扰、谐波干扰等，而干扰抑制技术则包括滤波器、隔离器等措施。影响因素主要包括负载波动、电网波动等。为了抑制这些干扰，需要采取一系列措施，如提高设备抗干扰能力、加强系统接地等。综合分析各种干扰因素和抑制措施，可以有效地提高变频器的稳定性和可靠性，确保其正常运行。通过本文的研究，可以为变频器在工业生产中的应用提供一定的参考和指导。

【关键词】

变频器、干扰、干扰源、干扰抑制技术、影响因素、抑制措施、结论

1. 引言

1.1 引言

在工业生产中，变频器被广泛应用于驱动各类电机设备，实现调速和节能的目的。随之而来的问题是变频器应用中的各种干扰，给设备运行和生产带来了诸多不便。干扰是指在系统中引入一些不希望的信号或波动，导致设备性能下降或产生故障。如何有效抑制变频器应用中的干扰，提高设备稳定性和可靠性，成为了当前工程技术领域中的一个重要课题。

本文将围绕变频器应用中的干扰问题展开讨论，深入探究干扰源、干扰抑制技术、影响因素以及抑制措施，帮助读者更好地了解和解决变频器应用中的干扰问题。通过对变频器应用中的干扰进行系统分析和研究，不仅可以提高设备运行效率和稳定性，还可以为工业生产的发展提供更好的技术支持和保障。

2. 正文

2.1 变频器应用中的干扰

变频器应用中的干扰是一种常见且重要的问题，它可能会对系统的稳定性和性能造成不利影响。在变频器应用中，干扰主要来源于以下几个方面：

1. 电磁干扰：可能来自于变频器本身的电磁辐射，也可能来自外部环境中的其他设备或干扰源。

2. 电源线干扰：电源线中存在的电磁波和谐波可能会对变频器系统产生影响。

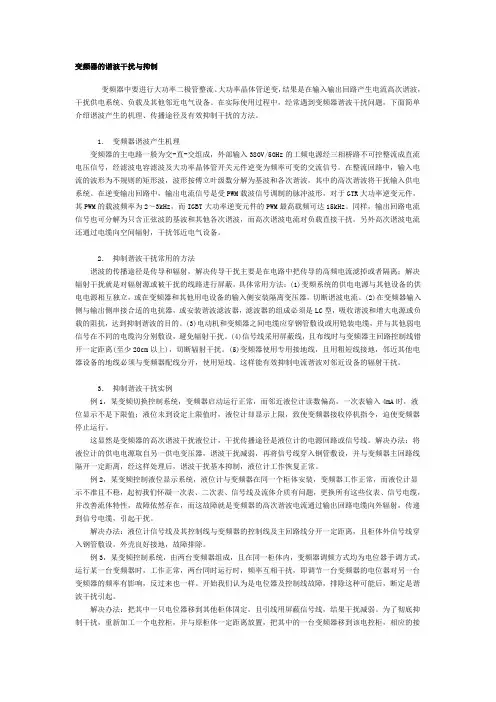

变频器的谐波干扰与抑制

变频器中要进行大功率二极管整流、大功率晶体管逆变，结果是在输入输出回路产生电流高次谐波，干扰供电系统、负载及其他邻近电气设备。在实际使用过程中，经常遇到变频器谐波干扰问题，下面简单介绍谐波产生的机理、传播途径及有效抑制干扰的方法。

1． 变频器谐波产生机理

变频器的主电路一般为交-直-交组成，外部输入380V/50Hz的工频电源经三相桥路不可控整流成直流电压信号，经滤波电容滤波及大功率晶体管开关元件逆变为频率可变的交流信号。在整流回路中，输入电流的波形为不规则的矩形波，波形按傅立叶级数分解为基波和各次谐波，其中的高次谐波将干扰输入供电系统。在逆变输出回路中，输出电流信号是受PWM载波信号调制的脉冲波形，对于GTR大功率逆变元件，其PWM的载波频率为2～3kHz，而IGBT大功率逆变元件的PWM最高载频可达15kHz。同样，输出回路电流信号也可分解为只含正弦波的基波和其他各次谐波，而高次谐波电流对负载直接干扰。另外高次谐波电流还通过电缆向空间辐射，干扰邻近电气设备。

2． 抑制谐波干扰常用的方法

谐波的传播途径是传导和辐射，解决传导干扰主要是在电路中把传导的高频电流滤掉或者隔离；解决辐射干扰就是对辐射源或被干扰的线路进行屏蔽。具体常用方法：(1)变频系统的供电电源与其他设备的供电电源相互独立，或在变频器和其他用电设备的输入侧安装隔离变压器，切断谐波电流。(2)在变频器输入侧与输出侧串接合适的电抗器，或安装谐波滤波器，滤波器的组成必须是LC型，吸收谐波和增大电源或负载的阻抗，达到抑制谐波的目的。(3)电动机和变频器之间电缆应穿钢管敷设或用铠装电缆，并与其他弱电信号在不同的电缆沟分别敷设，避免辐射干扰。(4)信号线采用屏蔽线，且布线时与变频器主回路控制线错开一定距离(至少20cm以上)，切断辐射干扰。(5)变频器使用专用接地线，且用粗短线接地，邻近其他电器设备的地线必须与变频器配线分开，使用短线。这样能有效抑制电流谐波对邻近设备的辐射干扰。

变频器产生的干扰及解决方案

变频器是一种用于调节电动机转速和电压的设备，它通过改变电动机的供电频率来实现调速。然而，变频器在工作过程中会产生一些干扰，这些干扰可能对其他电子设备和电网产生负面影响。因此，需要采取一些解决方案来减少这些干扰。

1.电磁干扰：变频器在调节电动机的供电频率时会产生较高的电磁噪声，这些噪声会通过电源线、信号线和控制线传播到其他设备中，对电子设备的正常工作产生干扰。

2.谐波污染：变频器工作时会产生较高频率的谐波信号，这些谐波信号会通过电网传播，并污染电力系统。谐波信号会导致电网电压失真、电流波形畸变，进而影响其他设备的运行。

3.继电器的抖动：变频器在工作过程中控制电机的起停，会通过继电器来实现。由于变频器工作频率较高，继电器容易出现抖动现象，导致电机频繁启动和停止，对其他设备产生干扰。

为了解决变频器产生的干扰问题，可以采取以下几种解决方案：

1.滤波器的使用：安装滤波器可以有效地减少变频器产生的电磁干扰。滤波器可以对电磁噪声和谐波信号进行滤波处理，降低其对其他设备的干扰。

2.接地和屏蔽措施：通过合理的接地和屏蔽措施可以有效减少电磁干扰的传播。变频器、电动机和其他设备的外壳应该进行良好的接地，同时使用屏蔽线缆来阻止电磁噪声的传播。 3.调整变频器的工作频率：调整变频器的工作频率可以减少变频器产生的谐波信号。选择合适的工作频率，使变频器工作在较低的谐波频率范围内，减少对电力系统的谐波污染。

4.选择优质的变频器产品：选择经过认证的优质变频器产品可以有效减少干扰。优质的变频器产品在设计和制造过程中会考虑到干扰问题，并采取相应的措施进行抑制。

5.合理布置设备：合理布置变频器和其他设备，保持一定的距离，降低干扰的传播。变频器和其他设备之间应保持足够的间隔，避免信号相互干扰。

综上所述，变频器产生的干扰对其他设备和电网的影响是不可忽视的。为了解决这些干扰问题，需要采取一系列的措施，包括使用滤波器、接地和屏蔽措施、调整工作频率、选择优质产品以及合理布置设备等。只有采取这些解决方案，才能有效减少变频器产生的干扰，保证设备的正常工作。

变频器产生的干扰及解决方案

一、引言

变频器是一种用于调节机电转速的设备，广泛应用于工业生产中。然而，变频器在工作过程中会产生一定的电磁干扰，对周围的电子设备和通信系统造成干扰。本文将详细介绍变频器产生的干扰原因、干扰类型以及解决方案。

二、变频器产生的干扰原因

1. 电磁辐射干扰：变频器内部的高频开关电路会产生辐射电磁场，导致附近电子设备的正常工作受到干扰。

2. 电源线干扰：变频器的电源线会产生电磁波，通过电源线传导到其他设备，引起干扰。

3. 传导干扰：变频器内部的高频开关电路会通过电源线、信号线等传导到其他设备，干扰其正常工作。

三、变频器产生的干扰类型

1. 电磁辐射干扰：主要表现为电磁波辐射引起的电子设备故障、通信系统干扰等。

2. 电源线干扰：主要表现为电源线上的电磁波干扰导致其他设备的电源工作不稳定，甚至引起设备损坏。

3. 传导干扰：主要表现为变频器内部高频开关电路通过电源线、信号线等传导到其他设备，干扰其正常工作。

四、解决方案

1. 电磁辐射干扰解决方案： a. 优化变频器设计：采用电磁屏蔽技术，减少电磁辐射。

b. 增加滤波器：在变频器的输入端和输出端增加滤波器，减少电磁辐射。

c. 合理布线：在安装变频器时，合理布置电源线和信号线，减少电磁辐射对其他设备的影响。

d. 使用屏蔽电缆：在连接变频器和机电的电缆中使用屏蔽电缆，减少电磁辐射。

2. 电源线干扰解决方案：

a. 优化电源线设计：采用低阻抗、低电感的电源线，减少干扰传导。

b. 增加电源线滤波器：在变频器的电源输入端增加滤波器，减少电磁波对电源线的干扰。

c. 使用独立电源：为变频器和其他设备分别提供独立的电源，避免共享电源线导致的干扰。

3. 传导干扰解决方案：

a. 优化变频器内部布局：合理布置高频开关电路和信号线，减少传导干扰。

b. 使用屏蔽线缆：在连接变频器和其他设备的信号线中使用屏蔽线缆，减少传导干扰。
