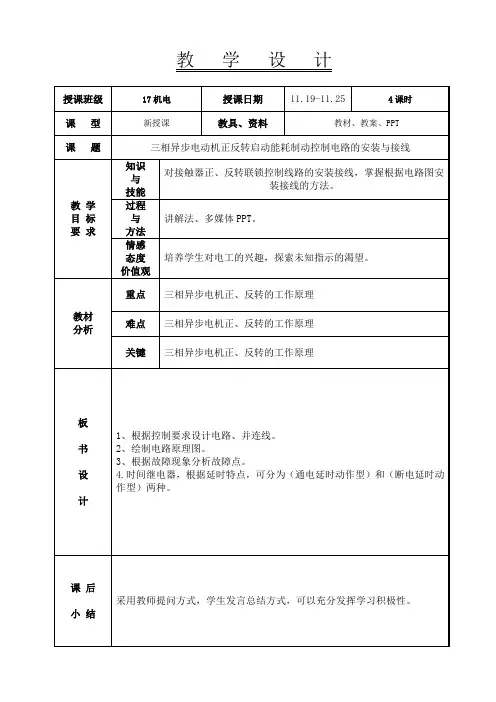

教 学 设 计
授课班级 17机电 授课日期 11.19-11.25 4课时
课 型 新授课 教具、资料 教材、教案、PPT
课 题 三相异步电动机正反转启动能耗制动控制电路的安装与接线
教 学
目 标
要 求
知识
与
技能 对接触器正、反转联锁控制线路的安装接线，掌握根据电路图安装接线的方法。
过程
与
方法 讲解法、多媒体PPT。
情感
态度
价值观 培养学生对电工的兴趣，探索未知指示的渴望。
教材
分析
重点 三相异步电机正、反转的工作原理
难点 三相异步电机正、反转的工作原理
关键 三相异步电机正、反转的工作原理
板
书
设
计
1、根据控制要求设计电路、并连线。
2、绘制电路原理图。
3、根据故障现象分析故障点。
4.时间继电器，根据延时特点，可分为（通电延时动作型）和（断电延时动作型）两种。
课 后
小 结
采用教师提问方式，学生发言总结方式，可以充分发挥学习积极性。
教 学 过 程
教 学
环 节 教师讲授、指导（主导）内容 学生学习、
操作（主体）活动 时间
分配
一、
二、
组织教学 (师生问候)
新授知识
新课引入
一、实验目的
1、通过对接触器正、反转联锁控制线路的安装接线，掌握根据原理图安装接线的方法；
2、掌握三相异步电机正、反转的工作原理
二、实验步骤
电路图 师生问好
三、
作业设计：
用三个按钮控制一台电动机的启动停止，当按下绿色按钮时电动机正传，按下红色按钮时电动机停止。再按下黑色按钮时电动机反转，按下红色按钮时电动机停止。
布置作业
完成习题册
布置作业
项目二:三相异步电动机的正反转控制电路安装及维修
学习目标
1,能识读相关电气原理图,安装图;
2,会安装与检修交流电动机正反转控制线路;
3,会安装与检修交流电动机联锁控制线路;
4,会安装与检修交流电动机位置控制与自动往返控制线路;
5,能分析相关控制线路的电气原理;
6,了解电力拖动控制线路常见故障及其排除方法.
工作任务
①安装与检修交流电动机正反转控制线路.
②安装与检修交流电动机联锁控制线路
③安装与检修交流电动机位置控制与自动往返控制线路
能力(技能)目标
1.能够绘制三相异步电动机正反转控制的原理图,接线图.
2.能够制作电路的安装工艺计划.
3.会按照工艺计划进行线路的安装,调试和维修.
知识目标
能识读相关电气原理图,安装图;
理解交流电动机正反转控制原理;
了解常用低压电器的结构参数,动作原理和选择.
资讯
查询
三相异步电动机点动,直接起动,正反转控制,位置控制电路的用途,组成结构,原理及制作和故障检修方法
查询方法:
1.要求老师讲解.
2.实物测试.
3.询问企业工程人员.
4.通过网络查询.
引导问题:
1. 三相异步电动机正反转控制电路的用途,组成结 构
2.常用低压电器的结构参数, 动作原理和选择及电路符号
3.电动机点动,直接起动,正反转电气控制线路的原理图和接线图
4.电路的制作要求
5.电路的故障判断方法
6.线路检修和通电试车
决策
学习三相异步电动机正反转电路所用器件的结构参数,动作原理和选择方法并根据电动机的参数选择器件.
图2-1 为三相笼型异步电动机全压起动单向运转控制电路
接触器是一种用于中远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动开关电器.
接触器
按操作方式分有: ●电磁接触器,气动接触器和电磁气动接触器;
按灭弧介质分有:
●空气电磁式接触器,油浸式接触器和真空接触器等;
按主触头控制的电流性质分有:
InternalCombustionEngine&Parts
0引言三相异步电动机属于感应电动机范畴，利用三相380V交流电进行供电，由于电动机转子、定子的旋转磁场存在转差率，所以称为“三相异步电动机”。其与普通单相异步电动机相比具有性能稳定、可靠性高等方面的优势，因此在工业生产中得到广泛应用，尤其是各种工业控制环节。为提高学生对相关知识点的掌握，本文将通过三相异步电动机正反转控制电路的安装与调试技术，提高学生对电路的认识，为后续学习打下基础。1三相异步电动机原理在将对称三相交流电接入到三相定子绕组中后，会形成旋转磁场。磁场会按照相应转速进行旋转，而转子导体在开始时处于静止状态，所以转子导体会对定子旋转磁场展开切割，并生成相应感应电动势。同时，导子导体两端和短路处于环短接状态，因为受到感应电动势影响，转子导体内部会产生和电动势方向相同的感生电流，而转子载流导体也会在定子磁场中受到电磁力的影响。在电磁力作用下，转子轴会产生一定电磁转矩，会对转子形成驱动，使其沿旋转磁场方向进行旋转。由此可见电动机工作基本原理为：在电动机三相定子绕组接入三相对称交流电之后，会形成旋转磁场并会对转子绕组展开切割，能够在转子绕组中形成一定量感应电流。载流转子导体会在定子旋转磁场影响下，产生电磁力，会使电机转轴中出现电磁转矩，对电动机形成驱动，电机会按照磁场方向进行旋转。2电动机正反转控制电路安装尧调试技术通过总结以往安装、调试经验发现，电动机正反转控制电路安装、调试操作主要分为以下几个步骤：2.1元件筛选与安装元件，即电气控制器件是控制电路重要组成，其筛选、安装合理性，与电路安装、运行质量有直接关联。在具体展开元件筛选时，需要按照电动机整体运行要求，对刀开关、接触器、热继电器以及熔断器等元件性能展开分析与选择。在完成选择后，便可展开检查、安装等一系列操作。三相异步电动机正反转控制电路的安装与调试袁光亮（江苏省姜堰中等专业学校，泰州225500）摘要院三相异步电动机的安装、调试技术质量会对后续电路运行形成直接影响，是设备应用关注重点内容。为达到理想化三相异步电动机应用模式，本文将以三相异步电动机正反转控制电路调试、安装技术为中心，通过对电动机原理的介绍，对电动机正反转控制电路调试、安装技术进行解读，为三相异步电动机安装与使用提供一定启示。关键词院三相交流电；三相异步电动机；正反转控制电路；安装；调试
附：
三相异步电动机按钮与接触器双重联锁
正反转控制电路安装实训
一、实训目的
1、学会正确安装按钮接触器双重连锁正反转控制线路
2、学会正确检修按钮接触器双重连锁正反转控制线路
二、预习要求
三相异步电动机的结构及如何实现正反转
三、实训原理
1、三相异步电动机按钮与接触器双重联锁正反转控制电路图
2、双重联锁正反转控制线路控制原理：
（1）正转控制工作过程
按下按钮SB1→SB1常闭触头断开，对KM2联锁；同时KM1线圈得电→KM1常开辅助触头闭合，对KM1自锁；同时KM1主触头闭合，电机正转；同时KM1常闭辅助触头断开，对KM2联锁→松开SB1，SB1常闭触头闭合，电机继续正转
（2）停止
按下SB3→KM1或KM2线圈失电，接触器各触头复位，解除自锁，同时主触头断开→电动机停转 （3）反转控制工作过程
按下SB2→SB2常闭触头断开， KM1失电解除自锁，KM1各触头复位；同时KM2线圈得电→KM2常开辅助触头闭合，对KM2自锁；同时KM2主触头闭合，电机反转；同时KM2常闭辅助触头断开，对KM2联锁→松开SB2，SB2常闭触头闭合，电机继续反转
四、实训内容
1、设备、工具、仪表和材料：
剥线钳、尖嘴钳、螺丝刀、电工刀、钳形表、万用表、控制板、导线、号码管
2、实训步骤：
（1）检查元件的好坏，如果不符合要求应予以更换。
（2）按电路图进行明线布线和套编码套管。要求布线横平竖直、整齐、分布均匀、紧贴安装面、走线合理；套编码套管要正确；严禁损伤线芯和导线绝缘；接点牢固，不得松动，不得压绝缘层，露铜不得超过1mm。
（3）根据电路原理图检查接线的正确性。
（4）自检后交实习指导教师检查，检查合格后进行通电试车。
3、安全要求：
（1）熔断器接线要正确，熔丝选择要正确，以确保用电安全。
（2）热继电器接线要正确，整定电流整定要正确，以确保用电安全。
（3）交流接触器触头接线要正确，否则就会造成主电路中电源短路故障。
