浆砌块石胸墙专项施工方案一、工程概况海南炼化码头引堤工程引堤总长约608m。
1、桩号K0+000~K0+419断面型式(1-1~3-3、5-5)断面顶宽12m(1)在原地面上推填10~100kg堤心石至+3.50标高;(2)+3.50m标高上堤中心10.0m为M15浆砌块石基础及两侧胸墙,两侧胸墙为梯形断面,顶标高为+7.0,胸墙外侧为1.0×0.80m(高)的钢筋混凝土(C40混凝土)基础和厚0.25mm钢筋混凝土(C40混凝土)贴面,顶部设纵向钢筋混凝土(C40混凝土)压顶;M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔,i=5%;两侧胸墙内回填块石;(3)回填块石上为C30混凝土混凝土路面面层0.24m厚,路面宽度10.0m,基层为级配碎石垫层0.20m厚,基层上为6%水泥稳定层0.20m厚;海南炼化码头引堤工程引堤总长约608m。
1、桩号K0+000~K0+419断面型式(1-1~3-3、5-5)断面顶宽12m(1)在原地面上推填10~100kg堤心石至+3.50标高;(2)+3.50m标高上堤中心10.0m为M15浆砌块石基础及两侧胸墙,两侧胸墙为梯形断面,顶标高为+7.0,胸墙外侧为1.0×0.80m(高)的钢筋混凝土(C40混凝土)基础和厚0.25mm钢筋混凝土(C40混凝土)贴面,顶部设纵向钢筋混凝土(C40混凝土)压顶;M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔,i=5%;两侧胸墙内回填块石;(3)回填块石上为C30混凝土路面面层0.24m厚,除K0+281~K0+299路面宽度为25.5m外,其它路面宽度10.0m,中线标高+8.0,两侧放坡5‰。
路面基层为级配碎石垫层0.20m厚,基层上为6%水泥稳定层0.20m厚;(4)两侧护面石规格为600~800kg块石(2层)二级护面,厚1300mm,坡比为1:1.5;(5)两侧坡脚采用100~150kg块石护底,厚0.75m。

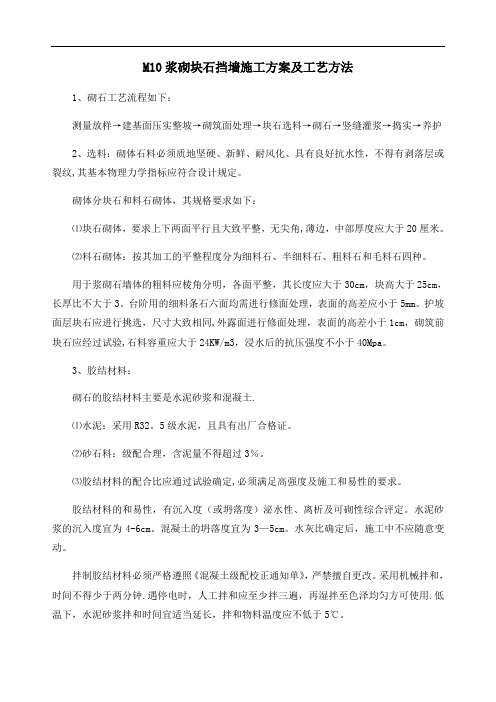

M10浆砌块石挡墙施工方案及工艺方法1、砌石工艺流程如下:测量放样→建基面压实整坡→砌筑面处理→块石选料→砌石→竖缝灌浆→捣实→养护2、选料:砌体石料必须质地坚硬、新鲜、耐风化、具有良好抗水性,不得有剥落层或裂纹,其基本物理力学指标应符合设计规定。
砌体分块石和料石砌体,其规格要求如下:⑴块石砌体,要求上下两面平行且大致平整,无尖角,薄边,中部厚度应大于20厘米。
⑵料石砌体:按其加工的平整程度分为细料石、半细料石、粗料石和毛料石四种。
用于浆砌石墙体的粗料应棱角分明,各面平整,其长度应大于30cm,块高大于25cm,长厚比不大于3。
台阶用的细料条石六面均需进行修面处理,表面的高差应小于5mm。
护坡面层块石应进行挑选,尺寸大致相同,外露面进行修面处理,表面的高差小于1cm,砌筑前块石应经过试验,石料容重应大于24KW/m3,浸水后的抗压强度不小于40Mpa。
3、胶结材料:砌石的胶结材料主要是水泥砂浆和混凝土.⑴水泥:采用R32。
5级水泥,且具有出厂合格证。
⑵砂石料:级配合理,含泥量不得超过3%。
⑶胶结材料的配合比应通过试验确定,必须满足高强度及施工和易性的要求。
胶结材料的和易性,有沉入度(或坍落度)泌水性、离析及可砌性综合评定。
水泥砂浆的沉入度宜为4-6cm。
混凝土的坍落度宜为3—5cm。
水灰比确定后,施工中不应随意变动。
拌制胶结材料必须严格遵照《混凝土级配校正通知单》,严禁擅自更改。
采用机械拌和,时间不得少于两分钟.遇停电时,人工拌和应至少拌三遍,再湿拌至色泽均匀方可使用.低温下,水泥砂浆拌和时间宜适当延长,拌和物料温度应不低于5℃。
⑷胶结材料应随拌随用,如因停歇过久,造成初凝应作废料处理,严禁再加水使用。
⑸做好胶结材料的抗压强度试验,同一标号胶结材料试件的数量,每200m3砌体取成型试件,混凝土一组为3个(15×15×15cm),细骨料混凝土(一级配)宜采用(10×10×10cm)试模,砂浆一组为6个(7。
浆砌块石施工方案浆砌块石是一种比较常见的建筑材料,施工方案对于保证工程质量和安全至关重要。
以下是一种浆砌块石施工方案,总字数大约为700字。
一、施工准备1. 搭建施工临时设施,包括搭建施工棚、设置围挡,确保施工区域的安全和整洁。
2. 准备施工所需的材料和设备,包括块石、浆料、工具、脚手架等。
3. 对施工场地进行必要的清理和整平,确保施工区域的平整性。
二、基础处理1. 根据设计要求,在基础上进行定位和标线,确保整个施工的准确性和一致性。
2. 对基础进行清理和处理,确保基础表面干净、坚实和无尘,以提供良好的浆砌基础。
三、墙体施工1. 根据设计图纸和布置要求,确定墙体布置的位置和方向,进行墙身标线。
2. 设置导线,并用石膏封口固定,作为铺砌时的参考线。
3. 使用试块校验墙体的垂直度、水平度和外观质量,确保施工质量。
4. 根据设计要求,在基础上先铺设一层水泥砂浆,以提供墙砖更好的粘结性。
5. 用砂浆将砖块铺设在墙体上,注意保持砖缝的均匀和干净,确保砖与砖之间的粘结固定。
6. 当砖块到达一定高度后,应进行及时的墙饰、线管和窗洞的预埋工作。
7. 分层进行砌筑,每层砌完后进行验收和保护,并及时清理墙面。
8. 砌墙过程中,应注意排查墙面是否垂直、水平和外观质量是否合格。
四、墙体抹平1. 使用泥浆将墙体进行第一道抹平,确保墙面的平整度和光滑度。
2. 等第一道抹平泥浆干透后,再进行第二道抹平,进一步提升墙面质量。
3. 抹平泥浆应保证均匀、牢固,不得有空鼓、裂缝等缺陷。
四、墙体防水处理1. 在墙体抹平干透后,进行墙面防水处理。
2. 使用防水材料对墙面进行涂刷或喷涂,确保墙面的防水效果。
五、验收和保护1. 对整个工程进行全面验收,包括墙体的垂直度、水平度、外观质量等。
2. 对施工过程中的小问题进行整改,确保工程的质量满足设计要求。
3. 对已完成的墙体进行保护,防止外力损坏和污染。
以上是一种浆砌块石施工方案的简要介绍,每个工程都有自己的特点和要求,具体的施工方案还需要根据实际情况和设计要求进行调整和优化。
浆砌块石胸墙专项施工方案一、前言胸墙是园林景观中常见的一种构筑物,其具有美化环境、增强空间层次感和界限效果的作用。
本文旨在探讨浆砌块石胸墙的专项施工方案,从设计到施工全过程进行详细分析,以期为相关从业者提供参考。
二、设计阶段1.选材–块石选择:需选用质地坚硬、颜色均匀、无裂缝和瑕疵的天然石材,以保证胸墙的美观和耐久性。
–浆料:选用高强度、耐久性好的专用浆料,以保证石块之间的牢固粘接。
2.结构设计–胸墙高度、厚度和长度的确定应符合设计要求,结构稳定,承受力合理分布。
–应考虑胸墙的排水和抗风性能,避免因水分滞留或风力作用而引起的问题。
3.风格设计–胸墙的风格应与周围环境协调,色彩、纹理和形状应符合景观整体设计,体现园林美学与石材工艺的融合。
三、施工步骤1.基础处理–准确测量和标定胸墙位置,做好基础开挖和处理,确保胸墙基座平整、稳固。
2.石块铺设–将选好的石块按照设计要求依次铺设,注意间距、平整度和垂直度,使用浆料固定石块。
3.胸墙上部处理–针对胸墙上部设计不同,可以选择加装扶手、石雕或植物装饰,提升胸墙的美观度。
4.润饰工艺–在施工完成后,对胸墙进行润饰处理,清理多余浆料,并做好防水、防污处理,提高胸墙的整体质量和美观度。
四、质量验收1.外观验收–检查胸墙石块铺设是否平整、垂直,无裂缝和错位现象。
2.结构验收–检查胸墙整体是否稳固,有无倾斜、松动等现象。
3.装饰验收–检查胸墙的装饰部分是否符合设计要求,美观度和整体协调性。
五、总结与展望本文从浆砌块石胸墙的设计、施工步骤和质量验收三个方面进行了详细介绍,希望能为胸墙施工从业者提供实用指导。
随着园林景观行业的不断发展,胸墙的施工技术也在不断创新和提高,我们期待未来胸墙施工标准更加完善,为城市景观增添更多亮点。
第1篇一、工程概况本工程为某住宅小区的围墙建设,围墙采用浆砌块石结构,总长度为500米,高度为2.5米,基础深度为0.5米。
围墙结构设计为单层砌体,墙体厚度为0.4米,砌体材料为M7.5水泥砂浆砌筑的MU10石灰岩块石。
施工期间,需确保工程质量、安全、进度和环境保护。
二、施工准备1. 技术准备(1)熟悉图纸,了解工程结构、尺寸、要求等。
(2)查阅相关规范、标准,确保施工工艺符合要求。
(3)编制施工方案,明确施工流程、质量标准、安全措施等。
2. 材料准备(1)块石:MU10石灰岩块石,尺寸应符合设计要求。
(2)水泥:强度等级不低于32.5号普通硅酸盐水泥。
(3)砂:中粗砂,细度模数在2.5-3.5之间。
(4)石子:粒径为5-20mm的碎石。
(5)水泥砂浆:M7.5水泥砂浆,水灰比为0.5-0.6。
3. 机械设备准备(1)搅拌机:用于水泥砂浆的搅拌。
(2)手推车:用于运输块石、水泥、砂等材料。
(3)平板振动器:用于振实砌体。
(4)水平尺:用于检查砌体水平度。
(5)钢尺:用于测量砌体尺寸。
(6)线锤:用于控制砌体垂直度。
4. 人员准备(1)项目经理:负责整个工程的施工管理。
(2)技术负责人:负责技术指导和施工方案的实施。
(3)施工员:负责施工过程中的具体操作和监督。
(4)质量员:负责施工过程中的质量控制。
(5)安全员:负责施工过程中的安全监督。
三、施工工艺1. 施工流程(1)场地平整:清除场地杂物,平整场地,确保场地坚实、平整。
(2)基础施工:挖设基础槽,铺设垫层,浇筑基础。
(3)砌筑墙体:按照设计要求,砌筑墙体,保证墙体垂直、平整。
(4)防水处理:在墙体顶部设置防水层,防止雨水渗透。
(5)抹灰:对墙体进行抹灰,保证墙体表面平整、美观。
2. 施工要点(1)场地平整:确保场地坚实、平整,为后续施工提供良好的基础。
(2)基础施工:严格按照设计要求进行施工,确保基础牢固、平整。
(3)砌筑墙体:①选用符合要求的块石,保证块石尺寸、质量符合设计要求。
浆砌块石挡墙施工方案在建筑施工中,挡墙是一种常见的结构,用于支撑土地或其他材料,起到挡土、稳定和美化环境的作用。
浆砌块石挡墙是一种常见的挡墙形式,采用块石和浆料进行堆砌而成,具有坚固耐用、美观大方的特点。
本文将介绍浆砌块石挡墙的施工方案,包括施工准备、材料工具、施工步骤等内容。
一、施工准备1. 测量规划在开始施工前,需要对挡墙的长度、高度和坡度进行准确的测量和规划,确保施工符合设计要求。
2. 准备工具准备好施工所需的工具,如搅拌机、砂浆泵、平整工具、测量工具等,以便顺利进行施工。
3. 确认材料确认所需的块石和浆料,并进行检查,确保质量合格,符合设计要求。
二、施工步骤1. 基础处理首先需要对挡墙的基础进行处理,确保基础平整、坚固,可以承受挡墙的重量和作用力。
2. 布置块石在基础上铺设第一层块石,注意块石的排列要整齐、平整,同时要保证水平和垂直度。
3. 浆砌在铺设好的块石上,使用浆料进行堆砌,确保块石之间填满浆料,使挡墙更加坚固稳定。
4. 高度控制在堆砌过程中要不断检查挡墙的高度,确保符合设计要求,同时保持挡墙的平整度。
5. 防水处理挡墙施工完成后,需要进行防水处理,确保挡墙的耐久性和稳定性。
6. 收尾工作最后进行收尾工作,清理施工现场,确保整体施工质量符合要求。
三、施工注意事项1.施工过程中要注意安全第一,采取安全措施,避免意外发生。
2.施工现场要保持整洁有序,避免造成环境污染。
3.施工人员要严格按照施工方案进行操作,确保施工质量。
4.施工过程中要及时沟通协调,确保施工进度和质量。
以上就是浆砌块石挡墙的施工方案,希望对您有所帮助。
如有任何疑问,请随时与我们联系。
浆砌片块石挡土墙施工方案
一、施工前准备
在进行浆砌片块石挡土墙的施工前,需做好以下准备工作: 1. 确定挡土墙的设
计方案,包括高度、长度、坡度等要求。
2. 确定所需的材料和工具,包括片块石、水泥、砂子、水、搅拌器、抹灰刀等。
3. 对施工现场进行清理,保持施工区域干
净整洁。
4. 进行地基的处理,确保地基坚实平整,排水畅通。
二、施工步骤
1. 制作浆料
1.将适量的水泥、砂子和水按照一定比例混合搅拌,直至达到浆料均匀
的状态。
2.确保浆料的稠度适中,易于涂抹和粘贴。
2. 铺设基底
1.在地基上铺设一层均匀的浆料,作为基底层。
2.将片块石按设计要求依次放置在浆料上,注意保持水平和垂直。
3. 砌筑挡土墙
1.在片块石的缝隙中填充浆料,确保片块石之间填满浆料。
2.按照设计方案,逐层砌筑挡土墙,确保每一层之间的对接牢固。
4. 抹灰
1.在挡土墙外侧进行抹灰处理,使挡土墙表面平整光滑。
2.抹灰时要注意控制厚度和压实度,确保抹灰层与挡土墙结合牢固。
三、施工注意事项
1.施工过程中要根据实际情况调整浆料的配比和稠度,以保证施工质量。
2.确保片块石的选择符合设计要求,质量良好且形状规整。
3.在施工过程中要加强对挡土墙的护持和固定,避免出现倾斜或塌方现
象。
4.施工结束后要对挡土墙进行验收,确保施工质量符合设计要求。
以上为浆砌片块石挡土墙的施工方案,希望能对实际施工过程有所帮助,预祝
施工顺利!。
一、工程概况本工程为某地区河道整治项目,主要施工内容为浆砌块石挡墙。
挡墙总长度为1000米,墙高为1.5米至5米不等,采用浆砌块石结构。
施工要求:确保工程质量、安全、进度,降低施工成本。
二、施工依据1. 《建筑工程施工质量验收统一标准》(GB50300-2013)2. 《建筑工程施工规范》(GB50203-2011)3. 《浆砌块石工程施工及验收规范》(JGJ120-2012)4. 《水利工程土建施工规范》(SL275-2001)三、施工方案1. 施工准备(1)人员组织:成立项目部,明确项目经理、技术负责人、质量负责人、安全负责人等岗位职责。
(2)材料准备:按设计要求准备块石、砂浆、水泥、钢筋等材料,确保材料质量。
(3)机械设备准备:准备挖掘机、装载机、平板振动器、切割机、搅拌机等机械设备。
2. 施工工艺(1)施工顺序:基础处理→放线定位→砌筑块石→砂浆配制与运输→砂浆抹面与养护。
(2)基础处理:清除地表杂物,对基础进行平整、夯实,确保基础承载力。
(3)放线定位:根据设计图纸,测量放线,确定挡墙位置、尺寸。
(4)砌筑块石:采用干砌法,块石应平整、无裂缝、无风化,砌筑过程中注意块石间错缝、搭接。
(5)砂浆配制与运输:按配合比配制砂浆,确保砂浆稠度适中,运输过程中注意防止砂浆离析。
(6)砂浆抹面与养护:砌筑完成后,及时进行砂浆抹面,抹面厚度均匀,表面平整。
养护期间,注意保持砂浆湿润,防止开裂。
3. 质量保证措施(1)材料质量:严格控制材料质量,确保材料符合设计要求。
(2)施工过程:严格执行施工规范,确保施工质量。
(3)检验与验收:按照规范要求进行检验与验收,确保工程质量。
4. 安全保证措施(1)人员安全:加强安全教育,提高施工人员安全意识。
(2)机械设备安全:定期检查机械设备,确保设备安全运行。
(3)施工环境安全:确保施工现场环境整洁,防止安全事故发生。
四、进度控制1. 制定详细的施工进度计划,明确各阶段施工任务及时间节点。
一、工程概况本工程位于我国某地区,主要施工内容包括浆砌块石挡墙、沟渠砌筑、削坡清方、废渣清运、废渣填筑、场地平整、边坡网喷护及覆土绿化等。
本专项方案针对浆砌块石工程进行编制,旨在确保施工质量、安全、进度及环保等方面达到设计要求。
二、施工依据1. 国家及行业标准规范,如《建筑工程施工质量验收统一标准》、《水利工程混凝土结构工程施工及验收规范》等。
2. 工程设计图纸及相关技术文件。
3. 施工合同及施工组织设计。
三、施工方案1. 施工前准备工作(1)成立项目组织机构,明确各岗位职责。
(2)组织施工人员进行技术培训和安全教育。
(3)编制施工进度计划、质量保证措施、安全文明施工措施等。
(4)进行现场踏勘,了解地质、水文、交通等条件。
2. 材料要求(1)石料:选用质地坚硬、强度不低于MU25的毛石、料石,岩种应符合设计要求,无风化、裂缝;毛石中部厚度不小于200mm,料石厚度不小于200mm。
(2)砂浆:采用M25及以上等级的砂浆,砂应选用中砂,含泥量不大于5%,不得含有草根等杂物。
(3)钢筋:选用符合设计要求的钢筋,并做好钢筋加工、绑扎、焊接等工作。
3. 砌筑程序及要求(1)测量放样:根据设计图纸,进行测量放样,确保挡墙、沟渠等位置的准确性。
(2)基础处理:对基础进行处理,确保其平整、坚实。
(3)砌筑:采用铺浆法进行砌筑,砂浆稠度为30-50mm,灰缝厚度一般为20-30mm。
(4)养护:砌筑完成后,进行养护,确保浆砌块石结构强度。
四、保证措施1. 经济保证措施:加强成本控制,合理调配资源,确保工程进度和质量。
2. 技术保证措施:严格执行施工规范,加强技术创新,提高施工质量。
3. 质量保证措施:加强原材料检验、施工过程检验和竣工检验,确保工程质量。
4. 机械设备保证措施:选用性能优良的机械设备,确保施工效率和质量。
5. 物资供应保证措施:加强物资采购管理,确保物资质量、数量和供应及时。
五、质量要求1. 砌体应平整、稳定、密实,无裂缝、空鼓等现象。
浆砌块石挡墙施工方案1. 概述本文档旨在说明浆砌块石挡墙的施工方案,包括施工准备、工具材料准备、施工步骤等内容。
浆砌块石挡墙是一种常见的围墙构造形式,具有结构稳定、美观大方等特点。
2. 施工准备在进行浆砌块石挡墙施工之前,需要完成以下准备工作:2.1 工地准备确保施工区域平整、干燥,并清理掉杂物和垃圾。
将施工区域界定出来,并确保施工区域周围没有影响施工的障碍物。
2.2 绘制设计图纸根据所需的墙体尺寸和形状,绘制详细的设计图纸。
设计图纸应包括墙体的高度、长度、厚度等信息,并注明墙体上的洞口和插座位置。
2.3 准备工具和材料根据施工需要,准备必要的工具和材料,如:- 砌筑工具:批刀、刮刀、斧子、锤子等。
- 浆砌块石材料:砖块、石块、砂浆等。
- 施工设备:搅拌机、水平仪、测量工具等。
- 安全装备:安全帽、手套、护目镜等。
3. 施工步骤下面,将详细介绍浆砌块石挡墙的施工步骤:3.1 布置浆砌块石体按照设计图纸上的标注,将砖块或石块按照需要的布置摆放在施工区域。
3.2 混合砂浆使用搅拌机将砂浆材料和适量的清水搅拌均匀,直至没有颗粒状物质。
3.3 涂抹底层砂浆在施工区域底部涂抹一层砂浆,作为基础层。
用批刀将砂浆平铺在地面上,保持平整和水平。
3.4 砌砖或石块将预先准备好的砖块或石块按照设计图纸的要求一层一层地砌在底层砂浆上。
使用水平仪来确保每一层都水平。
3.5 间隙填充在每层砖块或石块之间填充砂浆,以加强结构稳定性。
使用刮刀或批刀将砂浆填充到砖块或石块之间的间隙中。
3.6 平整墙面在每层砌好的砖块或石块之后,使用搅拌好的砂浆涂抹在墙面上,使其平整。
使用批刀或刮刀进行修整,并确保墙面光滑。
3.7 处理洞口和插座位置根据设计图纸上的标注,将洞口和插座位置处理好。
使用锤子和斧子将石块或砖块打开,然后再用砂浆将其填补并平整。
3.8 后续处理完成挡墙施工后,等待适当时间以确保砂浆干燥。
在此期间,可以根据需要对墙体进行装饰、涂料或喷涂等处理。
浆砌块石胸墙专项施工方案一、工程概况海南炼化码头引堤工程引堤总长约608m。
1、桩号K0+000~K0+419断面型式(1-1~3-3、5-5)断面顶宽12m(1)在原地面上推填10~100kg堤心石至+3.50标高;(2)+3.50m标高上堤中心10.0m为M15浆砌块石基础及两侧胸墙,两侧胸墙为梯形断面,顶标高为+7.0,胸墙外侧为 1.0×0.80m(高)的钢筋混凝土(C40混凝土)基础和厚0.25mm钢筋混凝土(C40混凝土)贴面,顶部设纵向钢筋混凝土(C40混凝土)压顶;M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔,i=5%;两侧胸墙内回填块石;(3)回填块石上为C30混凝土混凝土路面面层0.24m厚,路面宽度10.0m,基层为级配碎石垫层0.20m厚,基层上为6%水泥稳定层0.20m厚;海南炼化码头引堤工程引堤总长约608m。
1、桩号K0+000~K0+419断面型式(1-1~3-3、5-5)断面顶宽12m(1)在原地面上推填10~100kg堤心石至+3.50标高;(2)+3.50m标高上堤中心10.0m为M15浆砌块石基础及两侧胸墙,两侧胸墙为梯形断面,顶标高为+7.0,胸墙外侧为 1.0×0.80m(高)的钢筋混凝土(C40混凝土)基础和厚0.25mm钢筋混凝土(C40混凝土)贴面,顶部设纵向钢筋混凝土(C40混凝土)压顶;M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔,i=5%;两侧胸墙内回填块石;(3)回填块石上为C30混凝土路面面层0.24m厚,除K0+281~K0+299路面宽度为25.5m 外,其它路面宽度10.0m,中线标高+8.0,两侧放坡5‰。
路面基层为级配碎石垫层0.20m厚,基层上为6%水泥稳定层0.20m厚;(4)两侧护面石规格为600~800kg块石(2层)二级护面,厚1300mm,坡比为1:1.5;(5)两侧坡脚采用100~150kg块石护底,厚0.75m。
2、桩号K0+281~K0+299断面型式(4-4补偿平台)断面顶宽27.5m(1)在原地面上推填10~100kg堤心石至+3.50标高;(2)+3.50m标高上堤中心19.0m宽为二片石垫层厚0.3m,混合倒滤层厚0.6m;M15浆砌块石两侧基础宽3.25m及两侧胸墙,两侧胸墙为梯形断面,顶标高为+7.0,胸墙外侧为1.0×0.80m(高)的钢筋混凝土(C40混凝土)基础和厚0.25m钢筋混凝土(C40混凝土)贴面,顶部设纵向钢筋混凝土(C40混凝土)压顶;M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔,i=5%;两侧胸墙内回填块石,回填块石前先施工混合倒滤层;(3)回填块石上为C30混凝土路面面层0.24m厚,路面宽度为25.5m,中线标高+8.0,两侧放坡5‰。
路面基层为级配碎石垫层0.20m厚,基层上为6%水泥稳定层0.20m 厚;(4)胸墙外两侧护面石规格为600~800kg块石(2层)二级护面,厚1300mm,坡比为1:1.5;(5)胸墙外两侧坡脚采用100~150kg块石护底,厚0.75m。
3、桩号K0+419~K0+552.5断面型式(6-6~7-7)断面顶宽12m(1)在原地面上推填10~100kg堤心石至+3.50标高;(2)+3.50m标高上堤中心10.0m为M15浆砌块石基础及两侧胸墙,两侧胸墙为梯形断面,顶标高为+7.0~8,6m,胸墙外侧为1.0×0.80m(高)的钢筋混凝土(C40混凝土)基础和厚0.25m钢筋混凝土(C40混凝土)贴面,顶部设纵向钢筋混凝土(C40混凝土压顶);M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔,i=5%;两侧胸墙内回填块石,回填块石前先施工混合倒滤层;(4)胸墙外两侧坡脚采用100~150kg块石做护底块石,厚750mm。
(5)胸墙外两侧垫层石规格为300~500kg块石垫层,厚1100mm,坡比为1:1.5;(6)两侧坡面采用5t扭王字块护面。
4、桩号K0+552.5~K0+600断面型式(8-8)断面顶宽12m(1)在原地面上推填10~100kg堤心石至+3.50标高;(2)+3.50m标高上堤中心10.0m为M15浆砌块石基础及两侧胸墙,两侧胸墙为梯形断面,顶标高为+8.6~10.5m,胸墙外侧为1.0×0.80m(高)的钢筋混凝土(C40混凝土)基础和厚0.25m钢筋混凝土(C40混凝土)贴面,顶部设纵向钢筋混凝土(C40混凝土压顶);M15浆砌块石胸墙两侧底部设置@2000mmφ80排水孔,i=5%;两侧胸墙内回填块石,回填块石前先施工混合倒滤层;(3)两侧M15浆砌块石胸墙顶部设纵向钢筋混凝土(C40混凝土压顶(宽1.00m);(4)回填块石上为C30混凝土路面面层0.24m厚,路面宽度10.0m,基层为级配碎石垫层0.20m厚,基层上为6%水泥稳定层0.20m厚;(5)胸墙外两侧垫层石规格为1000~2000kg(2层),厚度1.7m,坡比为1:1.5;(6)胸墙外两侧坡脚采用200~300kg护底块石(厚0.90m、2层);(7)两侧护面采用16t扭王字块护面;5、桩号K0+600~K0+608断面型式(9-9~10-10)(1)在原地面上推填10~100kg堤心石至+3.50标高;(2)+3.50m标高上堤中心13.0m为M15浆砌块石基础,顶标高为+7.5,外侧为1.0×0.80m(高)的钢筋混凝土(C40混凝土)基础和厚0.25m钢筋混凝土(C40混凝土)贴面,顶部设纵向钢筋混凝土(C40混凝土压顶);(3)胸墙外两侧抛填垫层石规格为1000~2000kg(2层),厚度1.7m,坡比为1:1.5;(4)胸墙外两侧坡脚采用200~300kg护底块石(厚0.90m、2层);(5)两侧护面采用16t扭王字块护面;6、引堤头断面型式(10-10)(1)、在原地面上推填10~100kg堤心石至+3.50标高;(2)、堤头园弧抛填垫层石规格为1000~2000kg(2层),厚度1.7m,坡脚平台顶标高-2.3m,坡顶平台顶标高+5.2m,坡比为1:1.5;(3)堤头园弧坡脚采用200~300kg护底块石,平台顶标高-4.7m;(7)堤头园弧护面面采用1层16t扭王字块护面,厚2.6顶标高+7.8m,坡比为1:1.5;。
施工组织机构和管理办法1.5.1施工管理组织机构(3)质量管理:建立质量保证体系,认真执行质量保证措施,确保质量得到持续的改进和提高。
(4)安全管理:配置安全工程师,实施和完善安全管理体系,推广国内先进的安全管理理念,确保安全无事故。
(5)文明施工管理:项目经理,分管安全生产和文明施工,保证项目部的文明施工满足总承包单位、监理及业主的要求。
1.5.3项目部岗位职责及各部门职责分工1、项目部岗位职责:(1)项目经理①代表单位实施本工程施工项目管理,贯彻国家、地方、上级及与业主有关的政策、法规和强制性标准,执行单位的管理制度,维护单位的合法权益;②负责工程合同的全面履行,是本工程质量、安全和文明施工的第一负责人;③组织编制项目管理实施规划;负责项目经理部全面工作,贯彻单位的质量、安全方针,落实质量、安全目标,对工程建设负全面责任;④负责为工程建设所需的各项资源进行优化配置和动态管理,对质量体系的有效运行和持续改进负全面责任;⑤负责主持制定和批准项目经理部的各项规章制度,监督检查各部门和个人履行岗位职责的情况;⑥在授权范围内负责与单位管理部室及各专业施工队、业主、监理工程师等的协调,解决工程出现的问题;⑦参与工程验收,准备结算资料和分析总结,接受审计;履行“项目管理目标责任书”规定的其它任务。
(2)项目副经理①在项目经理领导下,对工程的计划、组织、控制、协调负责,以确保实现工程项目预定目标;②组织项目部的施工生产工作,在完成施工进度的同时控制好工程质量,实现质量目标;③负责文明施工和环境保护工作,创造良好的施工秩序和适宜的施工环境;④组织施工现场会议,解决施工中的问题,参加有关施工的其他会议;⑤负责工程项目经营管理工作,控制工程成本,保证施工质量;⑥参与工程质量策划和重大的质量决策。
(3)项目总工①全面负责本项目部的技术管理和质量管理工作;②领导和组织施工图纸会审工作,对会审提出的问题要组织研究或提交设计单位解决;③负责施工技术准备及组织编制施工组织总设计和审批施工组织专业设计;④组织解决施工生产中的技术问题,主持召开项目部技术会议,审批重大技术方案;⑤参加项目部的生产协调周会、月度会,参与生产调度工作;⑥负责组织开展新技术、新工艺、新设备的研究和推广工作。
2、各部门职责及分工(1)工程部①负责编制施工组织设计和各特殊分项的专项施工组织设计;②负责审核作业指导书和编制施工技术方案;③参加施工图审核和设计交底,负责对设计变更进行确认提出工程变更设计申请;④负责施工总平面布置和现场劳动力、船机供应,以及此过程中的协调管理;⑤组织施工计划的具体实施,督促和检查施工计划的完成情况;⑥负责组织对工程项目开工条件的检查和落实,审批一般项目的开工,申请和审核重大项目的开工;⑦组织工程项目开工,负责工程项目施工过程中的协调,组织和监督工序交接,保证施工的有序进行;⑧组织主持本项目的生产例会和其它专题生产会,及时检查、布置施工生产工作,落实施工计划和完成情况;⑨负责与设计单位、委托方的技术部门进行接口和联络;⑩编制和调整本工程的年、季、月度等各类施工进度计划,定期检查计划执行情况,并向项目经理汇报;○11 督促、检查、分析各项计划的执行情况;○12 定期编制本项目部的月报、周报等各类报表,及时上报本公司和有关单位,保证施工过程中的信息沟通,为领导决策提供准确的依据;○13 负责所有工程文件的管理,包括收集、接收、编目、登记、借阅、发放及归档;○14 负责工程报告的编制和汇报;○15负责和监督工程文件、资料整理归档;○16 负责工程竣工资料的编制、整理、移交及归档;○17 组织施工技术创新,推广先进的施工经验,促进新工艺、新材料、新技术的应用;○18 建立项目工地的档案管理体系,指导、监督检查档案资料管理工作;(2)质检部在项目经理和项目总工程师的领导及单位的协助下建立、健全项目部的质量管理体系,并负责监督管理,保证其运行的有效性。
①质量:组织实施单位的质量方针、目标和计划;参与制定和实施项目工程的质量目标、质量保证体系和质量保证措施;负责提出质量保证计划和加强质量管理的措施。
审查现场质检员上报的质量措施。
重要和关键的措施应报项目部总工程师审批。
②参加项目部的设计交底、施工图会审、技术措施审查和施工技术交底。
