A3000过程控制实验系统实验指导书V3.0北京华晟高科教学仪器有限公司编制第一章安全注意事项与设备使用安全注意事项：在安装、操作、维护或检查本系统之前．一定仔细阅读以下安全注意事项。
在熟悉设备的知识、安全信息及全部有关注童事项以后使用。
在本使用说明书中，将安全注意事项等级分为“危险”和“注意”。
！危险：不正确的操作造成的危险情况，将导致死亡或重伤的发生。
！注意：不正确的操作造成的危险情况，将导致一般或轻微的伤害或造成物体的硬件损坏。
注意：根据情况的不同，“注意”等级的事项也可能造成严重后果。
请遵循两个等级的注意事项，因为它们对于个人安全都是重要的。
1.1防止触电尽管系统经过多层保护，还是请用户注意以下安全事项。
！危险严格要求系统可靠接地，包括现场对象系统，控制系统，接地电阻不大于4欧姆。
当通电或正在运行时，请不要进行任何维护、维修操作，不要打开机柜后门，接线箱盖子，变频器前盖板，否则会发生触电的危险。
即使电源处于断开时，除维护、维修外，请不要接触任何具有超过安全电压的裸露端子，否则接触各种充电回路可能造成触电事故。
请不要用湿手操作设定各种旋钮及按键，以防止触电。
对于电缆，请不要损伤它，不要对它加过重的应力，使它承载重物或对它钳压。
否则可能会导致触电。
包括布线或检查在内的工作都应由专业技术人员进行。
在开始布线或维修之前，请断开电源，经过10分钟以后，用万用表等检测剩余电压后进行。
1.2防止烫伤！危险不要接触热水管道，避免高温烫伤。
在热水没有冷却时，不要打开锅炉，不要进行任何维修维护工作。
！注意请尽量控制水温在70度以下，以免高温烫伤，提高产品寿命。
1.3防止损坏！危险在水泵运行状态，绝对禁止进行水泵切换控制操作，否则可能损坏变频器。
！危险在水箱水位没有达到一定高度，不能启动调压器输出，否则可能损坏加热器。
该系统增加了硬件的连锁保护，但是也要在操作时注意。
！注意系统应远离可燃物体。
系统发生故障时，请断开电源。
自动化仪表培训一、引言随着科学技术的不断发展，自动化仪表在工业生产、科研实验等领域发挥着越来越重要的作用。
为了提高自动化仪表的使用效率，保障生产安全和产品质量，开展自动化仪表培训显得尤为重要。
本文将详细介绍自动化仪表培训的目的、内容、方法及意义，以期为相关企业和个人提供参考。
二、培训目的1.提高操作人员对自动化仪表的认识，掌握基本原理、性能和操作方法。
2.培养操作人员具备分析和解决自动化仪表故障的能力，确保生产安全稳定运行。
3.提升操作人员在实际工作中的技能水平，提高工作效率。
4.增强操作人员的团队协作能力，提高整体工作水平。
三、培训内容1.自动化仪表基础知识：介绍自动化仪表的定义、分类、发展历程及在工业生产中的应用。
2.自动化仪表原理与性能：详细讲解各类自动化仪表的工作原理、性能指标及选型方法。
3.自动化仪表安装与调试：介绍自动化仪表的安装方法、注意事项及调试步骤。
4.自动化仪表操作与维护：教授操作人员掌握自动化仪表的操作方法、维护保养技巧及故障排除方法。
5.自动化仪表安全管理：强调自动化仪表在生产过程中的安全风险，传授安全管理知识和操作规范。
6.实际案例分析：通过分析实际工作中遇到的问题，引导操作人员掌握解决方法，提高应对突发事件的能力。
四、培训方法1.理论授课：邀请专业讲师进行系统性讲解，使操作人员掌握自动化仪表的基本知识和操作技能。
2.实践操作：组织操作人员进行现场实操，巩固理论知识，提高动手能力。
3.案例分析：通过分析实际案例，引导操作人员学会分析问题、解决问题。
4.互动交流：鼓励操作人员积极参与讨论，分享经验和心得，提高团队协作能力。
5.考核评估：对培训效果进行评估，确保操作人员达到培训目标。
五、培训意义1.提高操作人员技能水平：通过培训，使操作人员熟练掌握自动化仪表的操作技能，提高工作效率。
2.保障生产安全：强化操作人员的安全意识，规范操作行为，降低生产事故风险。
3.提升企业竞争力：培养一批高素质的自动化仪表操作人才，为企业发展提供有力支持。
.HUATEC A3000过程控制实验系统实验指导书V3.0北京华晟高科教学仪器有限公司编制目录第一章安全注意事项与设备使用 ........................................................................ - 1 -1.1防止触电........................................................................................................................ - 1 -1.2防止烫伤........................................................................................................................ - 2 -1.3防止损坏........................................................................................................................ - 2 -1.4现场系统组成................................................................................................................ - 2 -1.5控制系统组成................................................................................................................ - 2 - 第二章计算机测控系统实验 ................................................................................ - 5 -实验1 实验系统认知......................................................................................................... - 5 - 实验2 ADAM4000模块的通讯和使用........................................................................... - 10 - 实验3 组态软件编程和数据获取................................................................................... - 18 - 实验4 PLC系统通讯和使用 ........................................................................................... - 21 - 实验5 PLC Step7编程 .................................................................................................. - 28 - 实验6 现场总线技术与DCS实验 ................................................................................. - 33 - 第三章工艺设备和仪器仪表实验 ...................................................................... - 41 -实验1 温度、压力、液位和流量测量实验................................................................... - 41 - 实验2 水泵负载特性测量实验....................................................................................... - 45 - 实验3 管道压力和流量耦合特性测量实验................................................................... - 47 - 实验4 电动调节阀特性测量实验................................................................................... - 50 - 实验5 调压器特性测量实验........................................................................................... - 53 - 实验6 变频器水泵控制特性测量实验........................................................................... - 55 - 第四章工业系统对象特性的测定研究 .............................................................. - 59 -实验1 单容水箱液位数学模型的测定实验................................................................... - 59 - 实验2 双容水箱液位数学模型的测定实验................................................................... - 62 - 实验3 非线性容积水箱液位数学模型的测定实验....................................................... - 64 - 实验4 测定不同阻力下单容水箱液位数学模型实验................................................... - 67 - 实验5 锅炉与加热器对象数学模型实验....................................................................... - 69 - 实验6 滞后管数学模型实验........................................................................................... - 72 - 实验7 换热机组数学模型实验....................................................................................... - 75 - 第五章简单设计型控制实验 .............................................................................. - 79 -实验1 单闭环流量控制实验........................................................................................... - 79 - 实验2 单容水箱液位定值控制实验............................................................................... - 82 - 实验3 双容水箱液位定值控制实验............................................................................... - 88 - 实验4 三容水箱液位定值控制实验............................................................................... - 91 - 实验5 锅炉水温定值位式控制实验............................................................................... - 94 - 实验6 锅炉水温定值控制实验....................................................................................... - 98 - 实验7 换热器水温单回路控制实验............................................................................. - 101 - 实验8 联锁控制系统实验............................................................................................. - 104 - 实验9 单闭环压力控制实验......................................................................................... - 107 - 第六章复杂设计型控制系统 ............................................................................ - 110 -实验1下水箱液位和进口流量串级控制实验.............................................................. - 110 - 实验2 闭环双水箱液位串级控制实验......................................................................... - 119 - 实验3 换热器热水出口温度和冷水流量串级控制实验............................................. - 123 - 实验4 单闭环流量比值控制系统实验......................................................................... - 127 - 实验5 下水箱液位前馈反馈控制系统实验................................................................. - 129 - 实验6 锅炉温度和换热器前馈反馈控制系统实验..................................................... - 133 - 实验7 管道压力和流量解耦控制系统实验................................................................. - 136 - 实验8 换热器出口温度与流量解耦控制系统实验..................................................... - 140 -第七章创新型设计与研究 ................................................................................ - 144 -实验1 大延迟系统补偿控制的研究............................................................................. - 144 - 实验2 单神经元自适应PID算法的研究 .................................................................... - 147 - 实验3 模糊控制算法的研究......................................................................................... - 154 - 实验4 现场总线系统控制研究..................................................................................... - 156 - 第八章工程应用型设计 .................................................................................... - 164 -实验1 工业项目设计..................................................................................................... - 164 - 实验2 报警系统设计..................................................................................................... - 168 - 实验3 关键事件处理和记录设计................................................................................. - 175 - 实验4 系统趋势和历史存储设计................................................................................. - 178 - 实验5 系统登录和安全性设计..................................................................................... - 180 - 实验6 网络化控制系统的研究..................................................................................... - 185 -第一章安全注意事项与设备使用安全注意事项：在安装、操作、维护或检查本系统之前．一定仔细阅读以下安全注意事项。

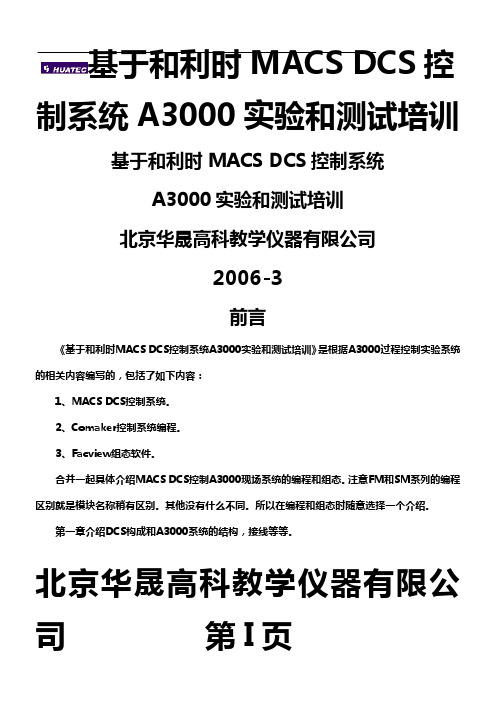

制系统A3000实验和测试培训基于和利时MACS DCS控制系统A3000实验和测试培训北京华晟高科教学仪器有限公司2006-3前言《基于和利时MACS DCS控制系统A3000实验和测试培训》是根据A3000过程控制实验系统的相关内容编写的，包括了如下内容：1、MACS DCS控制系统。
