开关电源假负载检修方法
戴吉福
【期刊名称】《中国医学教育技术》
【年(卷),期】2000(014)002
【总页数】1页(P127)
【作者】戴吉福
【作者单位】湖南医学院教育技术中心
【正文语种】中文
【中图分类】TN949.12
【相关文献】
1.巧制开关电源假负载 [J], 孙福
2.用假负载法检修彩电开关电源引起误判的分析 [J], 肖为民
3.用假负载法检修彩电开关电源引起误判的分析 [J], 肖为民
4.开关电源假负载检修方法的正确运用 [J], 肖为民
5.发射机开关电源原理及故障检修方法 [J], 许伟
因版权原因，仅展示原文概要，查看原文内容请购买。
假负载的工作原理和使用方法
假负载的工作原理和使用方法
什么是假负载假负载是替代终端在某一电路（如放大器）或电器输出端口，接收电功率的元器件、部件或装置。
是替代终端在某一电路（如放大器）或电器输出端口，接收电功率的元器件、部件或装置称为假负载。
对假负载最基本的要求是和所能承受的功率阻抗匹配。
通常在调试或检测机器性能时临时使用的非正式的负载。
假负载可以分为电阻负载，电感负载，容性负载等。
高频发射电路的假负载主要是频率允许，阻抗要匹配，并能承受发射的功率。
假负载的工作原理CPU 通过几个VID （电压识别）引脚向电源管理芯片传递电压信息，功能完好的主板能根“据各VID 引脚电平的高低为CPU 提供所需的工作电压。
根据VID 电压识别原理，用假负载测出CPU 各点电压，通过适当检测便能基本判定CPU供电线路是否正常，进面保证CPU的安全。
假负载的使用方法假负载检测CPU 插座故障的具体操作步骤如下：
1、检测假负载上的核心电乐是否E常。
2、检测假负载上复位（RESET# ）电是否E常。
3、检测假负载上的时钟电压是否正常（用示波器检测假负载上的时钟是否有波形，有波形表示正常）。
4、检测假负载上的PG信号电压是否正常。
5、检测假负载上的IV参考电压是否正常。
6、检测主板上的核心供电的低端场效应管（也称下管》的D极电压是否正常。
如何用假负载进行开关电源检修有些电源是可以直接接假负载的，有些电源则不可以，需要具体问题具体分析，下面按3类情况详解下。

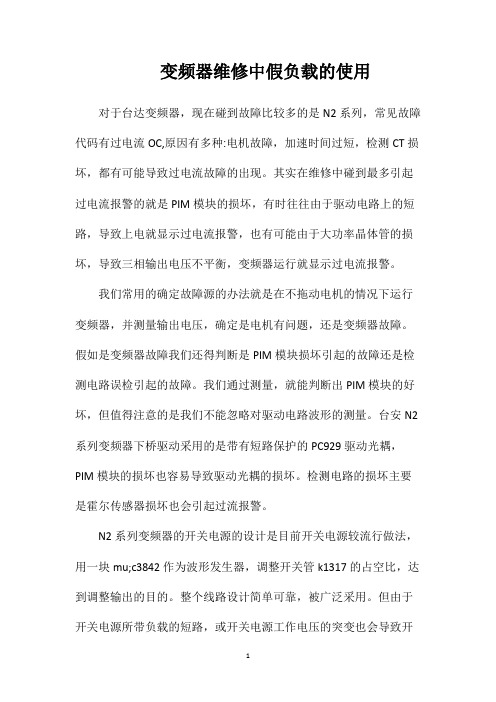

变频器维修中假负载的使用对于台达变频器，现在碰到故障比较多的是N2系列，常见故障代码有过电流OC,原因有多种:电机故障，加速时间过短，检测CT损坏，都有可能导致过电流故障的出现。
其实在维修中碰到最多引起过电流报警的就是PIM模块的损坏，有时往往由于驱动电路上的短路，导致上电就显示过电流报警，也有可能由于大功率晶体管的损坏，导致三相输出电压不平衡，变频器运行就显示过电流报警。
我们常用的确定故障源的办法就是在不拖动电机的情况下运行变频器，并测量输出电压，确定是电机有问题，还是变频器故障。
假如是变频器故障我们还得判断是PIM模块损坏引起的故障还是检测电路误检引起的故障。
我们通过测量，就能判断出PIM模块的好坏，但值得注意的是我们不能忽略对驱动电路波形的测量。
台安N2系列变频器下桥驱动采用的是带有短路保护的PC929驱动光耦，PIM模块的损坏也容易导致驱动光耦的损坏。
检测电路的损坏主要是霍尔传感器损坏也会引起过流报警。
N2系列变频器的开关电源的设计是目前开关电源较流行做法，用一块mu;c3842作为波形发生器，调整开关管k1317的占空比，达到调整输出的目的。
整个线路设计简单可靠，被广泛采用。
但由于开关电源所带负载的短路，或开关电源工作电压的突变也会导致开关电源的损坏。
问题一般出在mu;c3842芯片上，但假如是外部电源发生突变，也有可能导致脉冲变压器的损坏。
在台安N1系列变频器中脉冲变压器的损坏还是比较多的，但原因则和N2系列变频器的损坏有所区别有的维修新手在维修变频器时不懂利用假负载，一当驱动有故障，烧掉模块后就说模块质量不好！假负载就是用一个几百欧的电阻（电灯炮也可以），串在主回路上，如有快熔就把它拿掉，装上电阻；没有快熔则可在主回上任何地方断开，串上这电阻！这个电阻起到限流作用，当模块有短路时也不会把模块烧掉，等开机后测量变频器输出正常，才把这假负载撤掉！用压敏电阻保住很多变频器及针织机械的电子板！可见效果是明显的！我们维修变频器那么便宜就是充分利用模块的互换性，避开用市场上热销的模块，不然模块价格高或难找到。

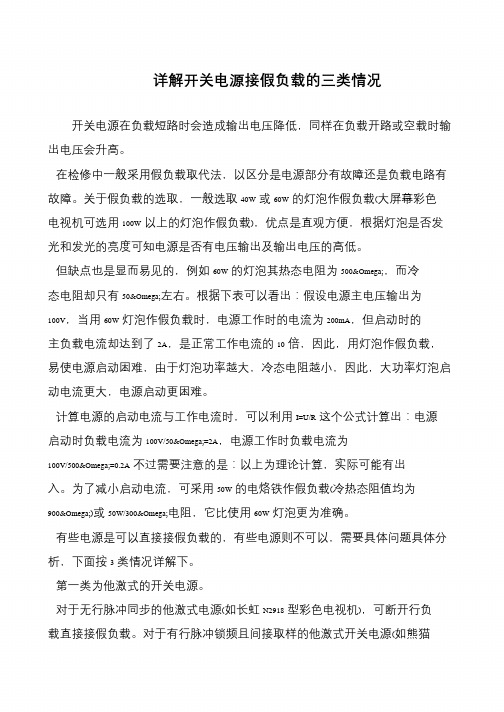

详解开关电源接假负载的三类情况开关电源在负载短路时会造成输出电压降低，同样在负载开路或空载时输出电压会升高。
在检修中一般采用假负载取代法，以区分是电源部分有故障还是负载电路有故障。
关于假负载的选取，一般选取40W或60W的灯泡作假负载(大屏幕彩色电视机可选用100W以上的灯泡作假负载)，优点是直观方便，根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低。
但缺点也是显而易见的，例如60W的灯泡其热态电阻为500Ω，而冷态电阻却只有50Ω左右。
根据下表可以看出：假设电源主电压输出为100V，当用60W灯泡作假负载时，电源工作时的电流为200mA，但启动时的主负载电流却达到了2A，是正常工作电流的10倍，因此，用灯泡作假负载，易使电源启动困难，由于灯泡功率越大，冷态电阻越小，因此，大功率灯泡启动电流更大，电源启动更困难。
计算电源的启动电流与工作电流时，可以利用I=U/R这个公式计算出：电源启动时负载电流为100V/50Ω=2A，电源工作时负载电流为100V/500Ω=0.2A不过需要注意的是：以上为理论计算，实际可能有出入。
为了减小启动电流，可采用50W的电烙铁作假负载(冷热态阻值均为900Ω)或50W/300Ω电阻，它比使用60W灯泡更为准确。
有些电源是可以直接接假负载的，有些电源则不可以，需要具体问题具体分析，下面按3类情况详解下。
第一类为他激式的开关电源。
对于无行脉冲同步的他激式电源(如长虹N2918型彩色电视机)，可断开行负载直接接假负载。
对于有行脉冲锁频且间接取样的他激式开关电源(如熊猫。
液晶彩电电源带假负载的检修方法
液晶彩电的可以单独进行检修，但为了判断其工作是否正常，检修时应带上合适的假。
在普通液晶彩电中，+24V为开关的主要负载，一般选用35W～60W/36V的电动车灯泡，也可选用30W/24V的汽车灯泡。
若无该类灯泡，也可选用一段阻值在5 -10 的电炉丝作假负载，但要注意的是，在正常工作时，电炉丝温度会迅速升高，应将电炉丝远离易燃物品放置，并且在移动时要防止高温伤人。
由于部分液晶彩电的开关电源需要在+5V或+12V（或+14V）电压接上负载，+24V电压才会有输出，因此在实际检修时为避免这种情况出现，可同时在+5V、+12V电压上均接上假负载。
且这类假负载的阻值一般选在20 左右即可，一般选用阻值约20 、功率为5W～10W 的，或选用5W一15W/12V的灯泡。
【提示】在实际维修中，若用100W～200W/220V灯泡作为+24V电压的假负载，不能判断+24V电压的带负载能力：若用摩托车的大灯(35W～50W/12V)作为+12V电压的假负载，因+12V电压负载过重，易导致开关电源进入过载保护状态，从而无电压输出。
综上所述，在单独检修液晶彩电开关电源时，一是选用一只1k ～2.2k 的电阻，将电源板上的开／关机端与+5VSB端相连（对于低开机的，与地相连），以实现强制开机的目的；二是分别在+24V及+5v、+12V输出端上接上相应的假负载。
电路中假负载的作用嘿，咱今儿就来说说这电路中的假负载。
你说这玩意儿啊，就像是电路世界里的一个神秘角色。
就说我有一次去朋友家，他正捣鼓着一个旧音箱，满脸愁容。
我凑过去问咋啦，他说这音箱声音怪怪的，不知道哪儿出了问题。
咱就一块儿研究起来，嘿，这一研究，就跟那假负载打上交道了。
“哎呀，这可咋办呀？”朋友着急地挠着头。
我拍拍他肩膀说：“别急别急，咱先看看是不是电路有啥问题。
”然后我俩就像两个侦探似的，一点点排查。
突然我想到了假负载，我就跟朋友说：“嘿，你说这会不会跟假负载有关系啊？”朋友一脸疑惑：“啥是假负载啊？”我笑着解释：“这假负载啊，就好比是电路里的一个替身演员。
有时候电路出问题了，咱就得靠它来帮忙诊断呢！”朋友恍然大悟：“哦，原来是这样啊，那咱赶紧试试呗！”于是我们找来合适的假负载，接上电路。
嘿，你还别说，真就发现了一些之前没注意到的问题。
你看啊，这假负载就像是一个默默奉献的幕后英雄。
它不声不响地在那里，却能帮我们找到电路中的小毛病。
它能让我们更清楚地了解电路的工作状态，就像我们了解自己的心情一样。
咱生活中不也有很多这样像假负载一样的存在吗？那些平时不显眼，但关键时刻能发挥大作用的人和事。
比如说，你身边那个总是默默支持你的朋友，平时可能你都不觉得有啥特别的，但当你遇到困难了，他就会毫不犹豫地伸出援手，这不就跟假负载似的嘛！还有那些看似普通的小习惯，可能平时你都不在意，但没准儿哪天就能帮你解决大问题呢！这假负载啊，真的是让我对电路有了更深的认识，也让我对生活中的很多事情有了新的思考。
所以啊，可别小瞧了这小小的假负载，它的作用可大着呢！它能让电路更稳定，就像我们的生活需要一些稳稳的支撑一样。
咱得好好对待它，就像对待我们生活中的那些宝贵的人和事一样。
你们说是不是这个理儿呢？。
开关电源中如何使用假负载对电路进行检修开关电源控制着电路中开关管的开通和关断时间，它能够持续的稳定电路当中的输出电压。
是近年来发展的比较成熟的一种技术。
假负载是指在某个电路或着电路的输出口中，能够接受电功率的部件被称为假负载，假负载在开关电源当中还有检测电路错误的能力，那么如何利用假负载来进行检查呢？本篇文章就将着重讨论这个问题。
当开关电源的负载出现短路时，就会使得输出电压降低，同样在负载开路或空载时输出电压会升高。
在检修中一般采用假负载取代法，以区分是电源部分有故障还是负载电路有故障。
关于假负载的选取，一般选取40W或60W的灯泡作假负载，优点是直观方便，根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低。
与优点相比，缺点也是非常明显的，主要体现在电阻的问题上，例如60W的灯泡其热态电阻为500Q，而冷态电阻却只有50Ω左右。
假设电源主电压输出为100V，当用60W灯泡作假负载时，电源工作时的电流为200mA，但启动时的主负载电流却达到了2A，是正常工作电流的10倍，因此，用灯泡作假负载，易使电源启动困难，由于灯泡功率越大，冷态电阻越小，因此，大功率灯泡启动电流更大，电源启动更困难。
计算电源的启动电流与工作电流时，可以利用I=U/R这个公式计算出：电源启动时负载电流为100V/50Ω=2A，电源工作时负载电流为100V/500Ω=0.2A。
不过需要注意的是：以上为理论计算，实际可能有出入。
为了减小启动电流，可采用50W的电烙铁作假负载（冷热态阻值均为900Ω）或50W/300Ω电阻，它比使用60W灯泡更为准确。
有些电源是可以直接接假负载的，有些电源则不可以，需要具体问题具体分析，下面按3类情况详解下。
专利名称：假负载控制电路及反激式开关电源电路专利类型：发明专利
发明人：万辽辽
申请号：CN201510454451.7
申请日：20150730
公开号：CN105162308A
公开日：
20151216
专利内容由知识产权出版社提供
摘要：一种假负载控制电路，用于连接在具有两路输出的反激式开关电源电路的第一路输出端和第二路输出端之间，包括第一二极管、第二二极管、第一电阻、第二电阻、假负载器件以及第一开关管；所述第一二极管的正极通过所述第一电阻连接在所述第一开关管的控制端，所述第一二极管的负极接到所述第一路输出端；所述第二二极管的正极与所述第一开关管的低电位端连接，所述第二二极管的负极与所述第一开关管的控制端连接，所述第二电阻并联在所述第二二极管的两端，所述第一开关管的高电位端通过所述假负载器件连接到所述第一路输出端。
还公开一种反激式开关电源电路。
本申请即可稳定辅输出的电压精度又不影响待机功耗。
申请人：万辽辽
地址：210000 江苏省南京市雨花台区西善桥北路32号
国籍：CN
更多信息请下载全文后查看。
电磁炉维修常用假负载与保护措施
修有开关电源的电磁炉不通电时可在保险两端接100w灯泡（去掉保险），修IGBT管击穿时可在去掉谐振线盘后在谐振电容两端并接冬天小太阳取暖器上的加热管800w或1000w，当然igbt和保险已换新，各种电压都正常如18-20v，5v。
在电磁炉修完后特别是爆保险修后，可不接10A-12A保险，而接1A保险，接好线圈盘不放锅通电，听声音，是否报警或显示故障代码E0或E1（即为无锅）。
电源线上单根卡上钳形电流表看是否有0-0.1A来回跳变。
修完每个电磁炉后看钳形电流表，微调功率检测可调电阻，电流比标称值小1A为好，降低风险但对用户影响不大（稍微慢些罢了）
最简单的方法是在更换大功率管后先不接线圈盘,而是在线圈盘的接线柱上接上一只白炽灯再通电,就算电路还有故障,也不会烧管子,如果白炽灯不亮或只闪烁,说明电路基本上没有问题了,可以接上线圈盘通电试机,如果白炽灯一直亮着,就说明电路还有问题.
换管子前用一只发光二极管接在管子的基极与地端．（发光二极管加１００欧电阻）连上线盘后开机观查发光二极管是否随报警声有规律的闪光，就能观查到管子的推动是否正常．
接100~200W的电灯，意在测量各点的工作电位，特别是339的各脚电位。
如果不正常，灯泡会很亮，可马上断电。
串接在保险丝回路和去掉保险丝后跨接是同一回事。
所以，灯泡接线盘端或接保险丝端效果是一样的。
谈谈开关电源接假负载
在修理彩电或彩显等电器时，为了判断是电源还是负载故障，常采用在主电压输出端接假负载并通过测量其电压高低来确定开关电源工
作是否正常。
然而你知道吗? 有些电源可以直接接假负载，有些电源则不能．也就是说这类电源接假负载会造成误判。
下面就来谈谈这个问题。
目前使用的开关电源大致分为六类：
第一类：不需要行逆程脉冲来同步的自激式并联型开关电源，达类开关电源多数由分立元件构成，如早期的三洋80F 、83P 、A3和东芝X56P 7f 关电源及采用电源厚膜块STR-S6307 ／STR-S6 308 ／STR-S6309 构成的开关电源均属这一类。
这类开关电源的特点是属自激式，有独立的电源启动电路。
电源启动后由开关变压器反馈绕组提供开关管必需的正反馈脉冲使开关管继续振荡下去，由开关变压器输出电压作为电源取样电压。
如果负载严重短略．开关变压器的电感量将骤降，从而使开关电源停振，达到保护电源的目的。
这类开关电源可以直接接假负载。
第二类：无需行脉冲同步的他激式并联型开关电源．塞类开关电源多数以电源厚膜块为中心构成，电源厚膜块内含独立的振荡器，绝大部份电源厚膜块内含电源开关管，如STR-S67xx 系列、STR-F6 6xx 系列、STR-M65xx 、STR-M68xx 系列、STR —W6756 、STR-W6856 系列STR —G86xx 系列、STR —ZX 302A 系列。
有一部分将电源开关管分离出来，如TDA4605 、TDAl6846 、T
DAl6847 、MC44603P 、MC 44608F 、UC 23842A 、UC 38 43A 均属这一类。
这类开关电源特点是有独立的电源启动电路，电源启动后由开关变压器的相关绕组给振荡器提供电源，维持振荡，也是由开关变压器输出电压作为电源取样电压。
这类开关电源也可以直接接假负载。
第三类：需行脉冲同步的自激式串联型开关电源．如松下M11 机芯开关电源( 见图1) 以及采用电源厚膜块STFR40115 、STRS 0103 、STRS0113 、STRS 0l 15 、STR51213 等构成的开关电源均属于这一类型。
这类开关电源属自激式，在开关管基极引入正向行逆程脉冲的目的是使开关管的自激振荡频率与行脉冲同步，将开关电源的脉冲辐射对荧屏的干扰只让它出现在行扫描逆程时间里。
由于逆程期间电子束被消隐，因此在荧屏上看不到干扰斜条。
另外，加在开关管基极的行逆程脉冲还有一个功能．就是使开关管在截止期提前导通。
行逆程脉冲不起辅助激励功能，这类开关电源断开送往开关管基极的行逆程脉冲后，电源输出电压基本没有大的变化( 接假负载时测) ，部份开关电源会出现叫声( 因开关电源工作在自由振荡状态，此时工作频率有所降低) ，故这类开关电源也可以断开行负载用假负载维修开关电源。
第四类：需行逆程脉冲同步的自激式并联型开关电源，比如松下TC-2162 ／TC-2163 系列彩电开关电源和采用电源厚膜块STR-40 090 、IX1148CE 等构成的开关电源( 见图2) 。
由图可知：开关
电源稳压控制电路设在厚膜块Ixll48CE 内部，由开关变压器，170 1 ⑨- ⑩绕组获取取样电压，当某种原因使输出电压升高时，取样电压亦升高．于是经R710 、L706 及D708 整流、C716 滤波送人IC701 ①、④脚间电压升高，但由于O1 e 极接有稳压管Dz ，所以Q1 e 极电压不变，e 极电流上升，Ql 导通加剧，即Q2 导通加深，使Q3 b 极电位下降，导通时间缩短，输出电压回落。
反之亦然。
显然，行输出变压器80211-12 绕组的感应电压经D717 整流获得的正脉冲电压加至。
IC701 ②脚( 即内部开关管b 极)，一是保证Q3 的工作频率由行频锁定，二是通过D708 加至IC 70l ①脚参与保护。
比如当行逆程电容失效开路( 此时+B 电压正常) 时，会引起行逆程脉冲电压升高( 即加至IC 70l ①、④脚电压升高) ，从而使+B 电压降至正常值以下．以防损坏行管或损伤荧屏。
由于开关电源取样电压由开关变压器直接获取．因此这类开关电源也可断开行负载，采用假负载维修。
第五类：需行逆程脉冲辅助激励的串联型开关电源，如采用电源厚膜块STR5412 、STR-D 5095A 、STR6020S( 见图3) 等构成的开关电源，这类开关电源引入行逆程脉冲不仅使开关管工作频率与行频同步，而且还是开关管反馈网络的一部分。
这类开关电源的工作过程是：开机后开关管启动自由振荡，但只能产生额定输出电压的40 ％. 此电压送给行扫描电路，使行扫描电路启动，产生的行逆程脉冲又送给开关管b 极以辅助开关管迅速进入行频工作状态，这时开关电源才输出额定电压。
这种电源有两个好处：一是有降压保护功
能，一旦行负载有开路或不太严重的短路故障．开关电源输出的电压只有正常值的60 ％左右，使损坏范围不至于扩大；二是使电源和行扫描电路具有短时间的软启动功能，有利于减少电源和行扫描电路的故障率。
此类电源若去掉送给开关电源的行逆程脉冲，则电源输出电压将下降40 ％－60 ％，甚至更低( 接假负载时测定) ．因此这类电源不宜断开行负载而接假负载来判断开关电源是否工作正常。
因为即使电源正常，它输出的电压也会明显偏低，所以最好使用外接电源单独给行扫描电路供电。
若行扫描电路工作正常，说明电源有故障。
第六类：需行逆程脉冲锁频，间接取样的他激式并联型开关电源，如采用电源控制IC TEA2261( 我国熊猫C74Pxx 系列彩电均采用
这种开关电源) 。
这类开关电源在启动后，来自行扫描电路的行逆程脉冲锁频，且加至自动电压调节电路( 见图4) ，通过调节激励脉冲的占空比来实现稳压。
由图可知：来自FBT 的行逆程脉冲经
R846 、C835 积分形成行频锯齿波信号，送至V806 b 极。
V805、V806 组成脉宽调制电路，V 806 c 极输出的是经过调制的行频方波信号，方波信号的占空比由V806 b 、e 间电压决定。
方波信号由V807 倒相、放大后经反馈变压器T802 耦合到TEA2261
②脚，激励电源振荡。
当+B 电压偏高时．V805 b 极电压升高，因V805 e 极为恒定5 ．8V ，故V 805 c 极电压降低，即V80 6 e 极电压降低一V 806 c 极输出的行频方波信号占空比减小→经V807 倒相放大及T802 耦合后形成的反馈激励脉冲占空比也减小
→开关管V801 导通时间减小→十B 电压下降。
反之亦然。
显然，行逆程脉冲不仅对开关电源锁频，而且还参与了振荡稳压( 即间接取样作用) 因此，如果断开行扫描电路接假负载试机，开关电源输出电压必将大幅降低。
另外，不少利用厚膜块TEA2164 、TEA228 0 构成的开关电源及法国汤姆逊TFE5114DK 彩电开关电源也是利用行逆程脉冲参与开关管的脉宽调制，故这类开关电源也不宜断开行扫描电路接假负载来判断开关电源是否正常。
最后，再谈谈可接假负载的开关电源用什么样的假负载。
大家比较喜欢用白炽灯泡，它的优点是能根据灯泡是否发光和发光亮度来判断电源是否有输出及输出电压的高低，但缺点是灯丝冷态电阻只有正常发光时的1/1O ．故软启动的开关电源会因为灯泡冷态电阻过小而启动困难，特别是灯泡功率过大时，比如熊猫2928 彩电接150W 灯泡作假负载时，开关电源竟无输出，因这时启动电流通过计算达6A ，电源无法启动。
因此，为了减小电源启动电流，建议采用50 W 的电烙铁( 冷热态阻值相差不大，约为900 Ω ) 或50W ／30 0 Ω的线绕电阻。
如果你一定要用白炽灯泡作假负载，建议25 英寸及以下彩电用40W －60W ，25 英寸以上用100W 的为宜。
