箱涵工程监理规划

箱涵专项施工规划方案.docx.箱涵施工专项施工方案编制：审核：审批：一、工程简况二、编制依据及相关规范1、蠡塘河桥工程招、投标文件、施工图设计2、现场踏勘的施工环境及地理条件3、《公路桥涵施工技术规范》4、《城市桥梁工程施工与质量验收规范》三、工期计划本工程计划开工时间为2016 年10 月28 日，完工时间为2017 年 5 月 25 日。

具体开工时间依据总监理工程师颁布的开工指令为准。

四、施工准备情况1、施工人员准备情况劳动力情况表管理人员钢筋工电工木工砼工石工610410552.机械及料具机械及料具情况表钢筋钢筋插入式平板电焊机打夯机钢管模板弯曲机切断机振动棒振动器1 台 1 台 1 台2 台 1 台 1 台1000m2 1000m五、施工方案1、施工放样技术人员用全站仪测设箱涵的纵、横轴线，精确定位，经复核无误后，进行施工放样。

2、基坑的开挖基坑的开挖应根据设计图的尺寸进行开挖，开挖界线为周边放宽50cm，以便于施工。

当地质情况良好时，边坡可不设支撑；当容易塌方时，可设临时支撑，以保证边坡的稳定性。

基坑开挖完成后，基底达到图纸要求地基允许承载力。

据附近的地质情况，在箱涵基础的开挖过程中无地下水，可以不设排水设施。

为了防止下雨时积水，在基坑附近挖积水坑，并在坑底的边缘挖排水沟通入积水坑，并由专人负责及时把积水坑中的水排干。

基坑开挖完成后，应通知地质勘察部门进行验槽。

3、地基处理地基处理范围根据桥梁全宽+2×1.0m×全长，并在地基两侧边缘外设降排水沟各一道，确保地基满足旱地施工要求。

地基处理的形式为浇筑10cm厚封底 C15细石砼。

4、支架搭设支架选用承载力大、安全可靠、便于施工的满布式碗扣钢管架或Φ48× 3.5扣件式脚手钢管支架。

立杆搭设纵向间距为0.9m，横向间距为0.6m，步距为1.5m。

支架两侧各设两道剪刀撑，中间设三道横向剪刀。

支架搭设完成后根据设计及《钢管满堂支架预压技术规范》（ JGJT194-2009）要求进行不小于 15kpa/ ㎡的堆载预压，以消除支架的非弹性变形，收集支架、地基的变形数据，作为设置预拱的依据，预拱度按跨中向两侧按二次抛物线分配，在跨中设置L/1000 的预拱度。

箱涵工程施工监理方案一、前言箱涵工程是指在水泥混凝土或者其他材料中，依据一定的几何形状和力学设计要求，预制成各种规格、尺寸和形状的箱形构件，将其组合在一起构成一定的空间结构，用于水下通道和桥梁等建筑工程中。

箱涵是一种重要的水下通道结构，其施工监理方案的设计和实施对保障工程质量和安全至关重要。

本文将围绕箱涵工程的施工监理方案进行详细的阐述。

二、施工监理目标与范围(1) 监理目标：根据相关法律法规和工程施工技术规范，对箱涵工程施工过程进行全程监督，确保工程质量符合设计要求，保障工程安全和施工进度。

(2) 监理范围：包括但不限于以下内容：1. 施工单位和施工人员的资质审查和监督；2. 施工图纸和设计文件的审核；3. 施工过程中各项工程质量的监督和检查；4. 工程材料的质量监督；5. 施工现场安全监督；6. 施工过程中的技术交底和技术交底的监督；7. 施工进度的监督；8. 施工过程中的变更管理和控制；9. 施工过程中的质量事故处理和责任追究。

三、监理工作内容与方法(1) 施工前期准备1. 对施工单位和施工人员的资质审查和监督。

2. 对施工图纸和设计文件的审核，确保设计文件符合法律法规和工程技术规范的要求。

(2) 施工过程监督1. 施工工艺的监督和检查，包括模板工艺、浇筑工艺等；2. 施工材料的质量监督和抽检；3. 对施工现场的安全监督，包括施工场地的安全设施和施工人员的安全防护；4. 施工现场的技术交底和施工技术的监督；5. 对施工进度的监督和检查；6. 对工程的质量检验和监督；7. 对施工过程中的变更管理和控制的监督和处理。

(3) 施工后期验收1. 对工程竣工验收的监督和检查；2. 对工程整体质量和安全进行综合评价。

四、监理工作流程(1) 施工前期准备阶段1. 了解施工单位的资质和施工人员的技术水平；2. 审查并审核施工图纸和设计文件；3. 制定监理计划和工作方案。

(2) 施工过程监督1. 按照监理计划和工作方案进行全程监理；2. 组织工程质量检验和监督；3. 组织对施工现场的安全检查；4. 及时处理施工过程中的问题和变更；5. 定期向业主单位和相关部门报告工作进展。

WORD文档下载可编辑宁乡龙江路新建桥涵工程监理实施细则编写：审批：长沙政和工程项目管理有限公司宁乡龙江路项目监理部二0一四年四月目录一、工程概况 2二、监理范围 2三、设计要求 2四、质量控制标准 2五、基本要求 3六、质量控制8七、资料管理工作重点9八、安全、文明施工要求10九、附表10监理实施细则一、工程概况1、工程名称：龙江路河道箱涵工程；2、建设地址：宁乡县龙江路南端；3、工程规模：本桥涵设计为2孔，单孔净跨6米，箱涵总长30.0，桥涵设计标准按公路I级进行设计。

桥涵上下游设置连接段，连接长度为10米；4、工程概况描述：龙江路河道箱涵(k0+915-k0+940)工程，河道宽度为14.2米，本桥涵设计为2孔，单孔净跨6米，箱涵总长30.0，桥涵设计标准按公路I级进行设计。

桥涵上下游设置连接段，连接长度为10米，侧墙采用重力式浆砌石挡墙，地板采用预制砼板衬砌。

本工程结构采用C30混凝土现浇，涵底设100mm厚C15素混凝土垫层；地基承载力为200kpa，根据地勘钻孔，对基础进行换填处理，开挖基面高程为42.00，箱涵建基面高程为45.704米，基础换填厚度为3.704米。

二、监理范围：１、本工程项目建设监理的阶段：施工阶段。

２、本工程项目建设监理的范围：兰著学校范围（1#）和文体中心范围（2#）箱涵两段工程。

三、设计要求1设计图纸。

2技术核定单、设计变更书。

3有关会议文件（设计交底、会审记录等）。

四、质量控制标准1、质量标准1.1质量依据标准1.2《公路桥涵工程施工与质量验收规范》CJJ1-20081.3《公路桥涵地基与基础施工及验收规范》CJJ44-911.4《给水排水管道工程施工及验收规范》GB50268-971.5监理合同、施工承包合同。

1.6 本工程监理规划。

五、基本要求1、箱（管）涵放线定位（1）首先对箱（管）涵的轴线控制点和水准点进行复核；（2）各控制桩都应编号、编制汇总表，标注坐标数据，桩上应分别涂上各色油漆，做到醒目、牢固，并应定期进行复核。

XXXXXXXXXXXXXXXXXXXXXX监理实施细则编制：审核：XXXXXXXX有限公司2024年月日目录第一章工程概况 ............................................................ 错误!未定义书签。

第二章编制依据 . (3)第三章专业工程特点 (4)第四章监理工作流程 (7)第一节施工准备阶段监理工作流程 (7)第二节施工阶段监理工作流程 (8)第三节质量控制监理工作流程 (9)第四节投资控制监理工作流程 (16)第五节进度控制监理工作流程 (19)第六节合同管理监理工作流程 (20)第七节施工安全监理工作流程 (21)第八节竣工验收监理工作流程 (22)第九节保修期监理工作流程 (23)第五章监理工作要点 (24)第一节路基工程监理工作要点 (24)第二节路面工程监理工作要点 (28)第三节人行道工程监理工作要点 (41)第四节排水工程监理工作要点 (46)第五节照明工程监理工作要点 (48)第六节交通工程监理工作要点 (61)第六章监理工作方法及措施 (63)第一节质量控制的方法及措施 (63)第二节进度控制的方法及措施 (70)第三节投资控制的方法及措施 (73)第四节合同管理的方法及措施 (78)第五节文明施工与安全的方法及措施 (81)一、第一章工程概况一、工程概况1、项目概况本工程为仁和水分流箱涵，起点新建分水闸，起点位于元江元下桥北侧西岸挡墙，沿环常北路北侧人行道红线外敷设箱涵，终点位于锅田排渠，总长 1276.43m，桩号 KO+000.00～K1+276.43，箱涵按水位 7.20m 设计，起点处底高程 4.80m，终点底高程 3.55m，设计比降 1%。

新建箱涵尺寸为2.5×2.0m (净宽×净高)，底板、侧墙和顶板厚度均为 0.35m，拟采用钢板桩对撑支护开挖，基坑总宽度 4.40m，开挖深度为 3.20～7.00m；以及10kV电力迁改项目。

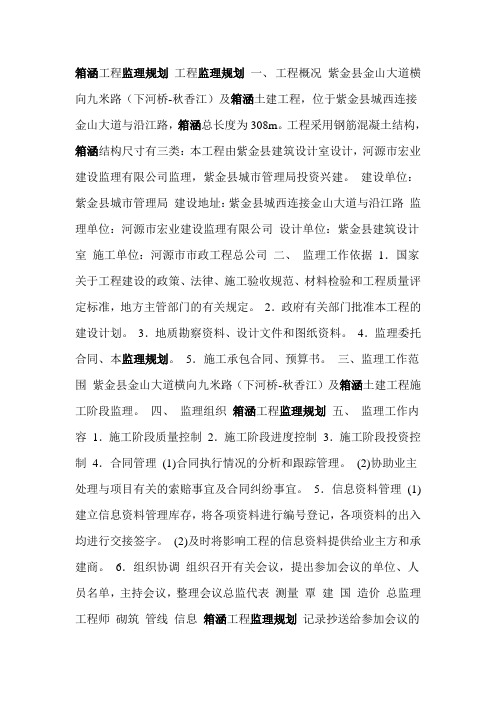

箱涵工程监理规划工程监理规划一、工程概况紫金县金山大道横向九米路（下河桥-秋香江）及箱涵土建工程，位于紫金县城西连接金山大道与沿江路，箱涵总长度为308m。

工程采用钢筋混凝土结构，箱涵结构尺寸有三类：本工程由紫金县建筑设计室设计，河源市宏业建设监理有限公司监理，紫金县城市管理局投资兴建。

建设单位：紫金县城市管理局建设地址：紫金县城西连接金山大道与沿江路监理单位：河源市宏业建设监理有限公司设计单位：紫金县建筑设计室施工单位：河源市市政工程总公司二、监理工作依据1．国家关于工程建设的政策、法律、施工验收规范、材料检验和工程质量评定标准，地方主管部门的有关规定。

2．政府有关部门批准本工程的建设计划。

3．地质勘察资料、设计文件和图纸资料。

4．监理委托合同、本监理规划。

5．施工承包合同、预算书。

三、监理工作范围紫金县金山大道横向九米路（下河桥-秋香江）及箱涵土建工程施工阶段监理。

四、监理组织箱涵工程监理规划五、监理工作内容1．施工阶段质量控制2．施工阶段进度控制3．施工阶段投资控制4．合同管理(1)合同执行情况的分析和跟踪管理。

(2)协助业主处理与项目有关的索赔事宜及合同纠纷事宜。

5．信息资料管理(1)建立信息资料管理库存，将各项资料进行编号登记，各项资料的出入均进行交接签字。

(2)及时将影响工程的信息资料提供给业主方和承建商。

6．组织协调组织召开有关会议，提出参加会议的单位、人员名单，主持会议，整理会议总监代表测量覃建国造价总监理工程师砌筑管线信息箱涵工程监理规划记录抄送给参加会议的各方。

7．安全监督(1)检查施工环境的安全性。

检查施工用具、设备、设施、保证安全用品的安全情况。

督促施工单位做好安全防范。

(2)检查承建商的安全技术资料是否符合要求。

督促其做好安全技术资料。

(3)审核安全施工方案及安全性计算。

(4)对施工人员的不安全行为予以警告、制止。

六、质量、进度、投资三大目标控制1．质量控制(1)质量控制原则坚持质量第一原则坚持以人为控制核心坚持以预防为主坚持质量标准(2)质量控制措施：一条原则、二个重点、三个阶段、四个手段①一条原则工程质量控制是整个监理工作的核心，与进度计划和工程计量相互制约，监理工程师监督施工单位按合同、技术规范、设计图纸要求施工，是监理工作的原则。

钢筋混凝土箱涵和圆管涵施工监理实施细则一、工程概况东明大道箱涵排水工程采用钢筋混凝土结构，箱涵结构尺寸有三类：箱涵长度132米，尺寸为2（4m×7.5m），涵板厚度0.75米；箱涵长度317米，尺寸为（1.5m×3m），涵板厚度0.3米；箱涵长度231米，尺寸为（1.5m ×2.5m），涵板厚度0.3米。

涵身每隔15米左右设置一道变形缝，当地基土质有明显差异时在两种地基土交界处亦设置沉降缝。

二、编制依据2.1设计图纸。

2.2技术核定单、设计变更书。

2.3有关会议文件（设计交底、会审记录等）。

2.4《城镇道路工程施工与质量验收规范》CJJ1-20082.5《城市道路路基工程施工及验收规范》CJJ44-912.6《给水排水管道工程施工及验收规范》GB50268-972.7监理合同、施工承包合同。

2.8本工程监理规划三、监理工作控制目标、控制方法1、施工准备阶段的监理（一）原材料1、水泥：（1）同一个小型结构物必须采用同一个厂家的水泥。

（2）水泥厂家经过业主及监理办确认，厂家质保资料齐全。

（3）尽量使用罐装水泥，（用于拌和楼拌制砼），使用袋装水泥时，对于每袋水泥的重量必须抽检过磅，库房应该防雨、防潮，排水沟应该畅通，库房地面经过处理后垫空，堆垛高度不宜超过10袋，上面铺油毛毡，库存量100吨以上。

（4）按照进场日期，批号分别堆放整齐，已经受潮或存放时间超过3个月的水泥应该重新取样检验，如复验结果不合格，应将其清除出场。

（5）水泥的细度，胶砂强度，安定性，凝结时间应该符合GB-175-1999的要求。

2、碎石：（1）针片状颗粒、含泥量、泥块含量、压碎值应该符合规范要求，项目部必须自检合格，经过监理办抽检合格后方可以进行使用。

（2）场地必须硬化，周围排水良好。

（3）立牌标明：产地、规格、数量、使用部位、是否检验合格。

（4）必须备有冲洗设备，含泥量超标的碎石必须冲洗合格以后才可以进入料场。

箱涵的监理的实施细则箱涵的监理实施细则一、总体概述本实施细则旨在明确箱涵监理的工作内容、方法和流程，确保工程质量、进度和安全符合相关规范和要求。

箱涵作为一种常见的排水结构，在水利、市政和道路工程中得到广泛应用。

监理人员在整个箱涵施工过程中起着至关重要的作用，必须严格履行职责，确保工程顺利进行。

二、具体步骤1、监理规划：明确箱涵施工监理的目标、任务、方法、流程和人员分工。

根据工程实际情况，编制详细的监理计划，确保监理工作有序进行。

2、监理备案：在施工前，对施工单位提交的施工方案进行审核，确保方案符合规范和设计要求。

同时，督促施工单位按照方案进行施工，对不符合规范的操作及时提出整改意见。

3、现场踏勘：在施工前，对箱涵的施工现场进行踏勘，了解地质、地形、水文等实际情况，确保施工条件满足要求。

同时，对可能存在的安全隐患进行排查，确保施工安全。

4、监理报告：定期对箱涵施工过程进行记录，形成监理报告，报告中应包括工程进度、质量、安全等方面的情况，以及对存在问题的处理意见和建议。

5、工程验收：在箱涵施工完成后，按照相关规范和设计要求对工程进行验收，确保工程质量符合要求。

对验收过程中发现的问题，及时提出整改意见并督促施工单位进行整改。

三、注意事项1、安全问题：监理人员应始终关注施工现场的安全情况，对存在的安全隐患及时提出整改意见，确保施工安全。

2、监理费用：按照相关规定和合同约定，对监理费用进行合理计算和支付，确保监理工作的正常进行。

3、保密问题：对于涉及工程保密的信息，监理人员应严格遵守保密规定，防止信息泄露。

四、结语箱涵的监理实施细则对于确保工程质量、进度和安全具有重要意义。

通过明确监理的具体步骤和注意事项，可以进一步提高监理工作的效率和质量，为工程的顺利进行提供有力保障。

在实际工作中，监理人员应根据工程实际情况，灵活运用实施细则，确保监理工作取得实效。

箱涵监理实施细则箱涵监理实施细则一、引言箱涵是水利工程中的重要结构物，其施工质量的优劣直接关系到整个水利工程的性能和寿命。

涵洞（箱涵）专项施工方案一、施工方案箱涵系整体闭合式框架结构，基础为C30砼。

施工时，采用明挖基坑，就地浇筑砼的施工方法，全箱采用两次浇筑，第一次浇至底板内壁以上30cm，第二次浇筑剩余部分。

施工程序：测量放线→基坑开挖、夯实→（基底处理）→回填、夯实碎石垫层→基础模板→基础砼→台身模板制安→浇筑第一次砼（底板内壁以上30cm砼）→跌井、台身、八字墙、顶板模板→浇筑第二次砼（余下台身砼及顶板砼）→八字墙砼→台背回填→现场清理。

二、技术措施1.测量放样用导线网控制涵位纵、横轴线以满足精度要求。

并用石灰放出边线。

放线时要把支模操作面宽度80cm、集水槽60cm宽度和放坡宽度统一考虑到开挖线以内；2.涵洞放样前需先画出施工详图，然后依图放样。

放样后进行现场核校，看是否与当地地貌相符，是否与农田排灌相适应等，如需变更按有关规定办理；3.开挖基坑前，首先要排除施工面的地表水，以防止地表水注入坑内。

整个施工过程宜安排在晴天或少雨时间里，应避开雨天施工，施工前做好各种准备工作，连续不断地快速施工。

在基坑内周围要挖集水槽，基坑底低洼处挖集水坑，备好抽水设备，保持干地施工。

如果基坑所处地下水位较高，还要采用深井抽水的办法降低地下水位，防止坑壁的水压过大而失稳坍塌；4.明挖基础要视地质情况及开挖深度，做好放坡、坑壁防护，保持基坑边坡稳定。

在基坑不便放坡或坡面地质不稳定处，应根据实际情况采用木桩、挡土板等支撑，或反超挖放大坡比，来保证坡面稳定。

禁止在坑口周围堆放弃土积物等，挖基土方要全部清出场外，不得堆在施工现场；5.扩大基础的基坑采用人工配合机械开挖，在天气晴朗的时候快速施工。

为防止超挖和防止基底原状土被挠动，开挖时基底标高30厘米以上的土方由挖掘机挖除外运，底标高30厘米以下剩余土方由人工修边铲底挖除。

人工挖土时要把排水坡比一次性挖到位；6.基坑开挖完毕后，必须先行自检，然后报监理工程师检测，基底地基承载力必须满足设计要求，如不能满足或遇软基，应及时向总工室或监理工程师报告，上报建设单位、总监办、、造价咨询单位、设计院研定处理方案；7.台背回填砂砾石回填按规范和设计的要求进行，要分层填筑、夯实，每层厚度不超过20厘米，用人工配合电动打夯机夯实，以达到设计规定的密实度。

箱涵工程监理实xx细则一、工程概况二、监理范围１、本工程项目建设监理的阶段：施工阶段。

２、本工程项目建设监理的范围：高港大道三期、四期、圣发路xx道路工程箱涵工程。

三、设计要求1设计图纸。

2技术核定单、设计变更书。

3有关会议文件（设计交底、会审记录等）。

四、质量控制标准1、质量标准1.1质量依据标准1.2《xx道路工程施工与质量验收规范》CJJ1-20081.3《城市道路路基工程施工及验收规范》 CJJ44-911.4《给水排水管道工程施工及验收规范》GB50268-971.5监理合同、施工承包合同。

1.6 本工程监理规划。

五、基本要求1、箱（管）涵放线定位（1）首先对箱（管）涵的轴线控制点和水准点进行复核；（2）各控制桩都应编号、编制汇总表，标注坐标数据，桩上应分别涂上各色油漆，做到醒目、牢固，并应定期进行复核。

2、基坑开挖施工中应注意：（1）基坑可以使用机械和人工配套整修。

基底高程严格按箱（管）涵设计标高控制，均应避免超挖，已超挖或松动部位，应将松动部分清除。

挖出的土方不得堆放在基坑边沿，应堆放在距地面坑边1米以外，堆土高度不超过1.5米。

机械挖土时保留200～300mm土厚用人工开挖，以防止基坑扰动。

（2）基坑开挖过程中必须加强排水，不能受xx。

（3）基坑开挖并处理完毕，施工单位自检合格后，报专业监理工程师复核，经监理复验合格后方可进入下道工序施工。

（4）基坑开挖允许偏差应符合《市政桥梁工程质量检验评定标准》表3.15规定（见附表一）3、土方回填（1）箱(管)涵完成后，箱(管)涵砼强度达到设计强度的70%时，方可进行回填土。

（2）沟槽回填前，必须将槽底杂物清理干净，回填土从不含有机物、冻土、大于的砖石等硬块。

回填土的含水量、按土类和压实工具控制在最佳含水量±2%，,其配比度符合设计要求,分层填筑和夯实，密实度应达到设计要求。

（3）施工单位应对每层回填土按规定进行检验，并有完整的自检资料，自检合格后方可继续回填，监理工程师应对回填压实度进行抽检。

箱涵工程监理细则一、引言箱涵工程是指一种用于通过道路某一地段的涵洞结构，它能够将水流或其他流体通过桥梁或隧道等设施进行引导，以确保交通通畅并保护路基安全。

为了确保箱涵工程的质量和安全性，需要进行有效的监理工作。

本文将介绍箱涵工程的监理细则，包括施工前的准备工作、施工过程的监督以及竣工验收等方面，以供工程监理人员参考。

二、施工前的准备工作1.梳理工程资料：监理人员应仔细梳理箱涵工程的施工图纸、技术规范以及相关文件资料，确保对工程要求有准确的了解。

2.审核施工方案：监理人员应对施工方案进行审核，确保施工方案符合技术要求且操作可行。

3.现场勘察：监理人员应对施工现场进行勘察，了解地质、地形、水文等情况，针对可能存在的风险提出措施和建议。

4.制定监理计划：监理人员应根据工期和施工要求制定好监理计划，明确监理工作的时间节点和检查内容。

三、施工过程的监督1.日常巡查：监理人员应定期巡查施工现场，检查施工进度、质量以及安全措施的落实情况。

2.材料验收：监理人员应对施工材料进行验收，确保材料质量符合规范要求，并做好相应的记录。

3.工艺检查：监理人员应对施工过程中的关键节点进行工艺检查，确保施工操作符合技术要求。

4.质量控制：监理人员应对施工质量进行严格控制，抽查施工质量，及时发现和纠正施工中存在的问题。

5.安全监督：监理人员应对施工现场的安全措施进行检查，确保施工期间的安全性，防止事故的发生。

6.施工记录：监理人员应做好施工记录，包括施工过程中的关键节点、问题和处理情况等，以供后期追溯和总结。

四、竣工验收1.竣工资料验收：监理人员应对竣工资料进行验收，包括竣工图纸、验收报告等，确保完整、准确。

2.工程验收：监理人员应对箱涵工程进行全面验收，包括结构安全性、使用功能以及外观质量等方面的评估。

3.隐蔽工程检查：监理人员应对隐蔽工程进行检查，确保施工质量和安全性，防止隐患的存在。

4.验收报告编写：监理人员应根据竣工验收情况，编写详细的验收报告，总结工程质量和监理工作情况，提出合理的改进措施。
