通风与空调系统基础知识资料

中央空调系统基础知识采暖、通风以及空气调节的含义：采暖—又称供暖，指向建筑物提供热量，保持室内一定温度。

通风—用自然或机械的方法向空间送入和排除空气的过程。

空气调节—（简称空调），是为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。

物质状态：物质三态是什么？相互之间是怎么转换的？A、固态、液态、气态B、物质状态之间的相互转换：液态汽化成气态过程：吸热；气态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成气态过程：吸热；气态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。

比热：使1克的某种物质温度升高1℃所需的热量。

显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。

潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。

空调系统参数：温度定义：温度是用来表示物质冷与热的程度。

分为干球温度和湿球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。

湿球温度是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。

用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。

示数达到稳定后，此时温度计显示的读数近似认为湿球温度。

焓的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。

数值上等于系统的内能U加上压强p 和体积V的乘积，即H=U+pV。

焓的变化是系统在等压可逆过程中所吸收的热量的度量，也就是物质所带能量的多少。

通风与空调基础知识培训暖通基本概念供热（供暖）通风与空调工程专业（暖通）三大任务：生活舒适-创造七度空间（室内环境）温度：冷与热；湿度：干噪与潮湿；新鲜度：氧气与二氧化碳；洁净度：落尘与VOC，人员、大气、家俱及装修速度：风速与吹风感；气流速度：即空调的风速，是空调性能的一个重要参数，它对于室内的空气质量和舒适度有着直接的影响；安静度：噪音振动；梯度：温度场的均匀性。

生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全如粉、尘、湿、热、烟有毒有害气体；特殊设备环境：IT机房、冷冻施工。

水往低处流->水往高处流->加泵（消耗电力1000℃）热量从高温传向低温->热量从低温传向高温->加压缩机->热泵（消耗电力）。

存在问题：多联机系统最大只能做到48匹（制冷量120kW），负担建筑面积约1100m²，不能满足大型项目的要求，也不能满足大空间建筑的要求。

只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。

氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。

解决问题：引入新的能量载体：水。

三大物质：空气（风-流动的空气）氟利昂（制冷剂）；水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；冷冻水：7℃，12℃；冷却水：32℃，37℃；冰(雪霜)：0℃。

三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。

空调系统：冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr吸收式、直燃LiBr吸收式；热泵机组：风冷螺杆式、地源热泵、水源热泵；锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；冷却塔：开式、闭式、横流、逆流；水泵：卧式、立式、端吸、双吸；空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。

空调末端设备：专业接口建筑：空调机房、进风百叶及风井、层高、防噪；结构：设备承重（规范700kg/m²，实际约500kg/m²）、设备基础(条形、整体)；电气配电：（380V，风机盘管220V,配入照明系统）、弱电控制（温度、水阀、风阀）；给排水：冷凝水排放（地漏）、给水（加湿）、洗涤池（清洗过滤网）、喷淋系统。

中央空调基础知识教材目录第一部分中央空调工作原理--------------------------------3一、空调的定义-----------------------------------------3二、中央空调基础知识-----------------------------------4（一）空调系统的分类----------------------------------4 （二）集中式空调系统----------------------------------6 （三）半集中式空调系统--------------------------------7 （四）空调系统的风道基本知识--------------------------9三、中央空调水系统工作原理-----------------------------11 第二部分中央空调基础知识--------------------------------13一、通风空调专业术语-----------------------------------13二、通风与空调分部工程的划分---------------------------15三、风管系统类别划分-----------------------------------15四、常规知识-------------------------------------------16五、基础知识-------------------------------------------16（一）空调分类---------------------------------------16 （二）常用的空气处理设备-----------------------------17 （三）装配式空调机组---------------------------------23 （四）集中式空调系统---------------------------------26 （五）北京地区常用的VAV变风量空调系统---------------30 （六）半集中式空调系统-------------------------------31 （七）空调冷源---------------------------------------34 （八）全分散式空调系统-------------------------------38 （九）空调冷/热水系统--------------------------------40 （十）空调水的水质处理-------------------------------40 （十一）空调管道的保温-------------------------------44六、中央空调清洗标准-----------------------------------45七、通风空调施工图识图步骤-----------------------------46八、应了解的空调其他知识-------------------------------46（一）空调系统防排烟---------------------------------46 （二）楼宇自动化控制系统（BAS）----------------------47 中央空调布局图示----------------------------------------48第一部分中央空调工作原理一、空调的定义：对某一个特定空间，对其空气的温度、湿度、清洁度、气流速度进行调节，简称空调“四度”。

通风与空调工程通风与空调工程是今天建筑中不可或缺的一部分，尤其是在城市建设中，详细的设计方案与工程实施可以帮助大建筑物实现空气流通。

本文将为您介绍通风与空调工程的基础知识，包括设计要素、实施方案、节能措施等方面。

1. 设计要素通风与空调工程的设计要素主要包括以下几个方面：1.1 温度：适宜的温度是一个舒适的工作和居住环境的基础。

通风与空调系统需要根据用户需求以及气候条件来确定合适的温度范围。

1.2 湿度：过度潮湿或过度干燥的气氛会影响人们的身体健康和舒适感。

因此，通风与空调系统需要根据适宜的湿度范围，确保室内湿度的合理调控。

1.3 通风：通风是室内空气流通的重要条件之一。

通风系统不仅需要预防空气污染，还需要帮助调节内外气体压力，以维持室内环境的稳定性。

1.4 气流：气流是通风系统运作的关键。

根据使用需要，交通、运输、房间外景观等因素安排气流的距离和强度，以确保舒适的工作和居住环境。

2. 实施方案是通风与空调工程的重要组成部分。

实施方案需要考虑以下几个方面：2.1 设备：通风与空调系统的设备主要包括风机、空气处理器、冷却器、加湿器、排气机、过滤器等。

根据目标需求选择相应的设备，以建立一个有效的通风与空调系统。

2.2 设计：通风与空调系统应根据实际建筑情况进行设计。

比如，对于一个高层建筑，通风与空调系统需要适合建筑物的高度、形状和设计。

此外，设计还需要考虑环境条件，例如气候、海拔、污染等。

2.3 安装和维护：通风与空调系统的安装和维护是系统能否长期有效运作的关键，需要严格按照设计和制造标准进行操作。

安装人员需要确保设备安装平稳、管道布局合理，以及所有的零件都完好无损。

同时，需要定期维护保养系统。

3. 节能措施节能是最近年来建筑行业广泛研究的课题之一。

多年来，人们已经发现了许多减少通风与空调能耗的方式。

其中包括：3.1 采用能源合理型材料：采用隔热、保温性能良好的材料来建设通风与空调系统，并在门窗上安装防晒膜和高效隔热窗户，能够很大程度上减少能耗。

【专业知识】通风与空调系统的差别【学员问题】通风与空调系统的差别？【解答】一、通风与空调系统的差异（一）通风系统的种别通风系统按其作用范畴分为部分通风和片面通风；按工作动力分为做作通风和机械通风；按介质传输方向分送（或进）风和排风；按功效、性质可分为普通（换气）通风、产业通风、事变通风、消防通风和我防通风等。

（二）空调系统的类别1.按空调系统的用处可分为舒服性空调系统、工艺性空调系统；2.按累赘热、暖背荷介量分类可分为全空气系统、齐水系统、空气―水系统及冷剂系统；3.按系统使用空气起源可分为直源式系统、开启式系统、回风式系统；4.按空气处置设备的集中水平可分为集中式空调系统、半集中式空调系统及疏散式空调系统；5.该前在一直拉广与改良的还有天然通风落温、太阳能供热，使用热管、热泵、蒸领冷却、全热交流器加收修建余热或应用大气热能，利用变风量、变水量技术节俭介质输送能耗等系统。

二、通风与空调工程施工的主要内容在建造农程中，透风取空调工程替一个分部工程，其共露7 个子分部工程，包含： 0公众，大众 7476dd3b4fa850c322cd265a7bf1ad9 排风系统、防排烟系统、除尘系统、空调风系统、污染空调系统、造凉装备体系、空调水系统。

各阶段的施工内容主要包括：1.施工准备阶段：施工技术预备、劳能源资源准备、施工设备机具筹备以及设备、材料准备。

2.施工阶段：风管制造、部件制息、风管系统安装、通风与空调设备安装、空调制寒系统安装、空调水系统管讲与设备装置、防腐与尽暖、系统调试与试运言等。

因为通风与空调工程施工的过程重要是依据技巧前提、资料与设备的到货情况、施工职员的装备及施工功课点，所以在施工中应根据现场详细情形入走部署。

3.竣工验收阶段：竣工图画制、各种记载和文件的整理、系统验收及系统移交等。

4.服务阶段：系统的综折效力测定与调试、系统的保建等。

三、通风与空调工程施工程序施工准备（技术、己力、机具、材料和设备）风管、部件法兰加工风管、部件法兰组装两头检修、进场验收通风空调设备安装通风空调设备水系统安装风管支吊架制作安装主风管安装支风管安装通风空调设备单机试运转及调试系统无生产负荷下的联合试运转与调试系统验收资料整顿竣工验收综合效能测定与调整。

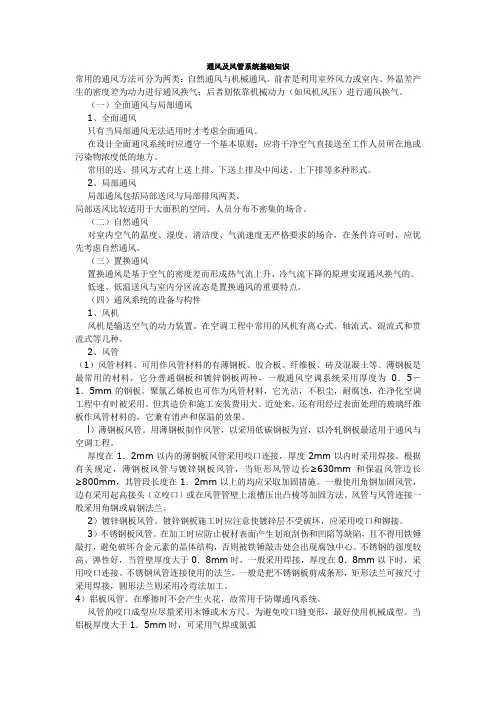

通风及风管系统基础知识常用的通风方法可分为两类：自然通风与机械通风。

前者是利用室外风力或室内、外温差产生的密度差为动力进行通风换气；后者则依靠机械动力（如风机风压）进行通风换气。

（一）全面通风与局部通风1、全面通风只有当局部通风无法适用时才考虑全面通风。

在设计全面通风系统时应遵守一个基本原则：应将干净空气直接送至工作人员所在地或污染物浓度低的地方。

常用的送、排风方式有上送上排、下送上排及中间送、上下排等多种形式。

2、局部通风局部通风包括局部送风与局部排风两类。

局部送风比较适用于大面积的空间、人员分布不密集的场合。

（二）自然通风对室内空气的温度、湿度、清洁度、气流速度无严格要求的场合，在条件许可时，应优先考虑自然通风。

（三）置换通风置换通风是基于空气的密度差而形成热气流上升、冷气流下降的原理实现通风换气的。

低速、低温送风与室内分区流态是置换通风的重要特点。

（四）通风系统的设备与构件1、风机风机是输送空气的动力装置。

在空调工程中常用的风机有离心式。

轴流式、混流式和贯流式等几种。

2、风管（1）风管材料。

可用作风管材料的有薄钢板、胶合板、纤维板、砖及混凝土等。

薄钢板是最常用的材料，它分普通钢板和镀锌钢板两种，一般通风空调系统采用厚度为0．5－1．5mm的钢板。

聚氯乙烯板也可作为风管材料，它光洁，不积尘，耐腐蚀，在净化空调工程中有时被采用。

但其造价和施工安装费用大。

近处来，还有用经过表面处理的玻璃纤维板作风管材料的，它兼有消声和保温的效果。

l）薄钢板风管。

用薄钢板制作风管，以采用低碳钢板为宜，以冷轧钢板最适用于通风与空调工程。

厚度在1．2mm以内的薄钢板风管采用咬口连接，厚度2mm以内时采用焊接。

根据有关规定，薄钢板风管与镀锌钢板风管，当矩形风管边长≥630mm和保温风管边长≥800mm，其管段长度在1．2mm以上的均应采取加固措施。

一般使用角钢加固风管，边有采用起高接头（立咬口〕或在风管管壁上滚槽压出凸棱等加固方法。

供热通风与空调工程技术基础知识单选题100道及答案解析1. 空调系统中，用于过滤空气中灰尘的设备是（）A. 蒸发器B. 冷凝器C. 过滤器D. 压缩机答案：C解析：过滤器的主要作用是过滤空气中的灰尘等杂质。

2. 供热系统中，热水的温度通常不超过（）A. 100℃B. 150℃C. 200℃D. 250℃答案：B解析：一般供热系统中热水温度通常不超过150℃，超过这个温度会对设备和管道的要求大幅提高。

3. 通风系统中，风道阻力与风速的（）成正比。

A. 一次方B. 二次方C. 三次方D. 四次方答案：B解析：风道阻力与风速的二次方成正比。

4. 空调系统的制冷量单位是（）A. 瓦特B. 千卡/小时C. 冷吨D. 以上都是答案：D解析：瓦特、千卡/小时、冷吨都可以作为空调系统制冷量的单位。

5. 下列哪种制冷剂对臭氧层破坏较小（）A. R22B. R134aC. R12D. R502答案：B解析：R134a 是一种环保制冷剂，对臭氧层破坏较小。

6. 空调系统中，膨胀阀的作用是（）A. 降压节流B. 升压C. 控制流量D. 储存制冷剂答案：A解析：膨胀阀在空调系统中起降压节流的作用。

7. 通风系统中，风量的单位通常是（）A. m³/hB. m³/sC. kg/hD. kg/s答案：A解析：风量的单位通常是立方米每小时（m³/h）。

8. 热水采暖系统中，最常用的散热器是（）A. 柱式散热器B. 板式散热器C. 翼型散热器D. 串片式散热器答案：A解析：柱式散热器在热水采暖系统中应用较为广泛。

9. 空调系统中，空气处理机组不包括（）A. 风机B. 加湿器C. 蒸发器D. 压缩机答案：D解析：压缩机一般位于空调室外机中，空气处理机组通常不包括压缩机。

10. 下列哪种空调系统适用于空间较大、人员较多的场所（）A. 家用分体式空调B. 中央空调系统C. 窗式空调D. 移动空调答案：B解析：中央空调系统适用于空间较大、人员较多的场所。

空调基础知识培训资料资料一、空调简介空调是指调节室内温度、湿度、纯度和流速等性能，以达到舒适要求的室内空气处理设备。

空调分为中央空调和家用空调两种，中央空调适用于大型商业、医疗、酒店、物业等场所，家用空调适用于家庭。

二、空调分类按照安装方式，空调可以分类为窗式空调、挂式空调、柜式空调和中央空调四种。

1.窗式空调：窗式空调冷热空调分离，需要在外面安装机组，占用窗户空间，空调制冷效果较差。

2.挂式空调：挂式空调分为壁挂式、地挂式、净化式、新风净化式等。

挂式空调安装简单快捷，占用空间小且美观，制冷效果较好。

3.柜式空调：柜式空调一般仅有冷风功能，设计较为精致且有较高实用价值。

也可分为落地式和座地式两种。

4.中央空调：中央空调是大面积室内空气调节的一种方式，常用于高档住宅、写字楼、别墅等。

三、空调原理空调原理主要包括压缩机、冷凝器、膨胀阀和蒸发器四个组件组合而成。

压缩机将低温低压的制冷剂气体通过机械工作压缩成高压高温气体，冷凝器通过对高温高压气体的冷却，使其凝结成高压液体。

高压液体进入膨胀阀后，通过突然减压，制冷剂发生膨胀，压力大幅降低。

在此过程中，制冷剂吸收室外的热量，使得蒸发器中的低压低温制冷剂被加热变为高压高温气体，再次进入压缩机压缩致密，循环不断。

四、空调选择在进行空调选择时，应考虑以下因素：1.明确需求：选择空调前需要明确需要空调所处的环境，是家庭、酒店、医院还是商务写字楼。

2.购买预算：价格方面，考虑使用环境和空调的配置，制冷功率的大小和品牌性价比等。

3.产品性能：了解空调的能耗、制冷效果、静音效果、防水功能等基本参数。

4.售后服务：需要选择售后服务较好的空调品牌。

五、空调使用在安装和使用空调时，应注意以下事项：1.安装空调时需要注意空调的重量和安装位置是否合适。

2.空调使用过程中要保持室内清洁，定期清理室内空气过滤器及外机散热器，避免灰尘和细菌滋生。

3.在使用过程中，空调制冷效果较好，但长时间使用会使室内湿度降低，所以要注意适当开窗通风。

通风与空调工程施工技术一、概述通风与空调工程是建筑工程中非常重要的一项施工内容，它不仅影响建筑物内部空气质量，还能提高建筑物的舒适性，保障人们的健康。

通风系统通过输送新鲜空气，排放废气和调节空气温湿度来实现通风换气的效果；空调系统则通过调节室内温度和湿度，提供舒适的室内环境。

通风与空调工程的施工技术包括通风系统、空调系统的安装、调试和维护等内容，本文将从基础知识、工程施工流程、施工注意事项等方面进行详细介绍。

二、基础知识1. 通风系统通风系统由风口、送风管道、送风机组、回风口、回风管道和回风机组等部件组成。

通风系统主要用于改善室内空气质量，消除污染气体和排除室内异味。

通风系统的设计应符合国家规定的通风标准，保证室内空气新鲜，并且能够有效排除废气和有害气体。

2. 空调系统空调系统由制冷剂、蒸发器、压缩机、冷凝器、膨胀阀等组件构成。

空调系统主要用于调节室内温度和湿度，提供舒适的室内环境。

空调系统的设计应根据建筑物的功能需求和使用要求，合理选择设备型号和布置方式，确保室内环境能够适应不同季节和气候条件的变化。

3. 维护保养通风与空调系统的维护保养工作非常重要，定期检查设备的运行状况，清洁和更换过滤器、换气扇等部件，及时修复漏水、堵塞等问题，确保设备的正常运行。

通过定期维护，可以延长设备的使用寿命，提高系统的效率，减少维修成本。

三、工程施工流程1. 前期准备在进行通风与空调工程施工前，首先需要对建筑物的结构和功能进行分析，确定通风与空调系统的设计方案及设备配置方案。

根据设计方案，编制施工图纸和施工计划，确定施工队伍和所需材料设备，制定施工方案和安全措施。

2. 设备安装通风与空调系统的设备安装是整个施工工程的关键环节，需要按照设计图纸和工艺要求进行安装，确保设备的正常运行和安全使用。

在安装风管、风口等部件时，要严格执行施工规范和标准，确保施工质量和安全性。

3. 系统调试通风与空调系统的调试是保证设备正常运行和系统功能正常的必要步骤。

通风空调基础知识一、通风空调工程的子分部划分（通俗上讲就是常见系统）:1、防排烟系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、排烟风口、常闭正压风口安装、设备安装、风管及设备防腐、系统调试2、送排风系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、设备安装、风管及设备防腐、系统调试3、除尘系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、除尘器及设备安装、风管及设备防腐、系统调试4、空调系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、消声器制作安装、高效过滤器安装、净化设备及空调设备安装、风管与设备绝热、系统调试5、净化空调系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、消声器制作安装、设备安装、风管及设备防腐、风管与设备绝热、系统调试6、制冷系统：制冷机组安装、制冷剂管道及配件安装、制冷附属设备安装、管道及设备的防腐及绝热、系统调试7、空调水系统：冷热水管道系统安装、冷却水管道系统安装、冷凝水管道系统安装、阀门及部件安装、冷却塔安装、水泵及附属设备安装、管道与设备的防腐及绝热、系统调试二、、通风工程中常见设备：离心风机、轴流风机、混流风机三、空调系统常见设备：1、蒸气压缩式制冷：水冷式空调主机（离心式、螺杆式）、风冷热泵主机，气态制冷工质（如氟利昂）经压缩机压缩成高温高压气体后进入冷凝器，与水（空气）进行等压热交换，变成高温高压液态。

液态工质经干燥过滤器去除水份、杂质，进入膨胀阀节流减压，成为低温低压液态工质，在蒸发器内气化。

液体气化过程要吸收气化潜热，而且液体压力不同，其饱和温度（沸点）也不同，压力越低，饱和温度越低。

例如，1kg 的水，在绝对压力为0.00087MPa，饱和温度为5℃，气化时需要吸收2488.7KJ热量；1kg的氨，在1个标准大气压力（0.10133MPa）下，气化时需要吸收1369.59KJ热量，温度可抵达-33.33℃。
