低合金高强度结构钢的焊接工艺要点

浅析Q690D的焊接工艺隨着Q690钢材应用范围的增广，对其焊接技术的要求也越来越高，本文通过对一组焊接工艺的评定及产品焊接，探讨了Q690D的焊接工艺参数及焊接控制过程，以期为工程焊接应用提供参考。

标签：Q690;层间控制;裂纹;退火1简介随着大型机械设备的发展，传统钢材已不能满足大型承重设备的设计要求，此外受使用空间有限，对材料强度提出了更高要求。

低合金高强度钢也由Q345发展到Q420、Q460、…，再到Q690钢材。

但随着低合金钢的强度加大，碳当量加大，钢材淬硬倾向大，焊后冷却过程中，脆性加大，容易产生裂纹。

所以对焊接技术要求越来越高。

对于Q690钢材来说，按照GB1591-2008低合金高强度结构钢标准，Q690的碳当量≤0.49，其焊接性能相对Q345、Q460等要差很多，产生裂纹倾向更大。

为了很好的焊接此材料，本文做了一组板厚30、Q690D的对接焊接工艺，以此来评定所选焊接工艺的适宜性。

2Q690材质性能及焊接工艺评定试验所选用钢材化学性能见表1，机械性能见表2[1]。

焊接采用半自动气体保护焊，所用焊接设备为KR500 II型气保焊机。

保护气体为了更好提高电弧稳定性，改善焊缝成形，提高焊接质量，选用80%Ar+20%CO2混合气体。

焊丝选用了ER76-G（CHW-80C，φ1.2）焊丝。

其焊丝化学及机械性见表3、表4[2]。

焊接试板坡口组对尺寸及焊接顺序见图1，焊接时电流200-280A，电压28-32，走行速度300-500mm/min。

焊前用烤枪火焰加热方法预热到150度。

焊前预热能很好的减缓焊后的冷却速度，有利于金属焊缝中扩散氢的逸出，避免产生氢致裂纹，同时也能减少焊缝及热影响区的淬硬程度，提高焊接接头的抗裂性，还能降低焊接内应力，降低焊接接头的拘束度，从而也减少焊接冷裂纹的产生[3]。

焊接时还要控制层间温度120-200℃。

因焊接试板的焊道比较短（500mm），焊完一道焊缝后测温在层温范围内连续焊接下一道，如温度低，先加热到层温控制范围再焊接，如温度高，用石棉布覆盖缓冷到层温控制范围再焊接。

27simn焊接工艺27SiMn焊接工艺关键词: 27SiMn, 焊接工艺简介:27SiMn是一种低合金高强度结构钢，常用于制造重载结构部件，如桥梁、建筑支撑等。

为了确保27SiMn焊接接头的质量和性能，合适的焊接工艺非常重要。

本文将深入探讨27SiMn焊接工艺的多个方面，帮助读者更好地理解和应用。

第一部分: 27SiMn焊接工艺概述1.1 27SiMn钢的特性及应用范围1.2 为何选择合适的焊接工艺1.3 27SiMn焊接工艺的分类和常用方法第二部分: 27SiMn焊接前的准备工作2.1 材料预处理2.2 清理和除去焊接区域的污染物2.3 选择合适的焊接材料和电极第三部分: 27SiMn常用的焊接工艺3.1 电弧焊接3.1.1 氩弧焊3.1.2 氩弧-钨极气体保护焊3.1.3 氩弧-金属极气体保护焊3.2 电阻焊接3.3 线能焊接3.4 电弧-电阻混合焊接第四部分: 27SiMn焊接工艺参数的选择和优化4.1 焊接电流和电压的选择4.2 焊接速度的控制4.3 气体保护的选择及控制4.4 预热和后热处理的重要性第五部分: 27SiMn焊接接头的评估与质量保证5.1 检测与评估焊接接头的质量5.2 焊接缺陷的分析和处理5.3 焊缝性能测试和评估总结:综上所述，27SiMn焊接工艺的选择和优化对焊接接头的质量和性能至关重要。

合适的焊接工艺应综合考虑材料特性、接头设计和所需性能。

通过选择合适的焊接方法、参数和进行必要的检测与评估，可以确保27SiMn焊接接头的质量和安全性。

然而，需要注意的是，实际应用中可能会遇到不同的焊接条件和要求，因此，操作人员应根据具体情况做出适当的调整和判断。

对于27SiMn钢的总结与观点:27SiMn作为一种低合金高强度结构钢，具有较高的屈服强度和抗拉强度，因此在重载结构中得到了广泛应用。

它具有优越的焊接性能，可通过多种焊接工艺实现高质量的焊接接头。

然而，在实际应用中，27SiMn焊接接头的质量与安全性仍然需要严格控制和评估。

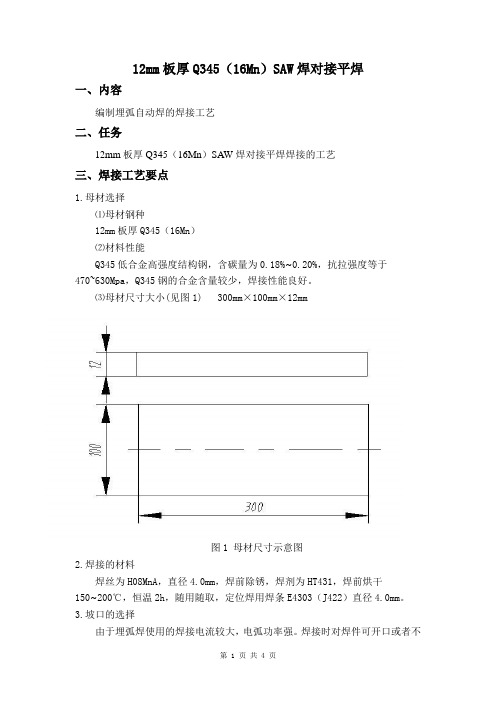

12mm板厚Q345（16Mn）SAW焊对接平焊一、内容编制埋弧自动焊的焊接工艺二、任务12mm板厚Q345（16Mn）SAW焊对接平焊焊接的工艺三、焊接工艺要点1.母材选择⑴母材钢种12mm板厚Q345（16Mn）⑵材料性能Q345低合金高强度结构钢，含碳量为0.18%~0.20%，抗拉强度等于470~630Mpa，Q345钢的合金含量较少，焊接性能良好。

⑶母材尺寸大小(见图1) 300mm×100mm×12mm图1 母材尺寸示意图2.焊接的材料焊丝为H08MnA，直径4.0mm，焊前除锈，焊剂为HT431，焊前烘干150~200℃，恒温2h，随用随取，定位焊用焊条E4303（J422）直径4.0mm。

3.坡口的选择由于埋弧焊使用的焊接电流较大，电弧功率强。

焊接时对焊件可开口或者不开口，一般情况下厚度小于14mm时，可以开坡口，I形坡口，坡口如图所示：I 形坡口对接平焊时要求为双面焊。

(见图2)图2 坡口形式及焊缝截面图4.焊接设备MZ—1000型埋弧焊焊机。

（交流或直流电源）5.试件装配⑴清理焊件清除工件坡口面及坡口正反两侧各30mm范围内的油污，锈蚀，水分及其他污物，直至有金属光泽。

⑵装配间隙试件始端为2.5mm，终端为3.2mm，放大终端的间隙是考虑到焊接过程中的横面收缩量，以保证熔透所需要的间隙，错边量≤1.2mm。

⑶定位焊在试板两端分别焊接引弧板和引出板，并作出定位焊(见图3), 引弧板与引出板的尺寸大小为100mm×100mm×12mm，焊后将用其气割割掉，千万不能用锤子敲掉。

图3 定位焊装配示意图⑷反变形量试件的反变形量为3.6.焊接工艺的确定。

（焊接工艺参数见表1）表1接参数⑴背面焊道的操作要求①施焊钱先垫上焊剂垫，一般是在坡口下面安放一根合适规格的槽钢，并撒满焊剂，将焊剂在纵向堆成呈直线形状的尖顶。

焊件安放时坡口要对准焊剂整的尖顶线，并锤击钢板是焊剂垫结实。

低碳低合金焊高强度钢（调制钢）焊接简要工艺方案1范围本焊接工艺方案规定了XXXXX您司钢制结构件生产现场组装及焊接的基本规则和要求；本焊接工艺方案适用丁XXXXX松司碳素结构钢、普通低合金结构钢、低合金调质钢的焊接；本通用焊接工艺方案适用丁XXXXX松司各产品零部件的焊条电弧焊、气体保护焊、氯弧焊。

2引用标准下歹0方案所包含的条文，通过在本标准中的引用而构成为本标准的条文。

本标准发布时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。

JB-T 9186 二氧化碳气体保护焊工艺规程GB/T324 焊接符号的表示方法GB/T 324 焊缝符号表示法GB/T 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB/T 8110 碳钢、低合金钢气体保护焊焊丝GB9448 焊接与切割安全3基本要求3.1对操作者的要求3.1.1焊工必须经过焊接理论学习和实作培训，经考核合格取得相应证书后方可上岗从事相应的焊接工作。

严禁实习生对产品进行焊接操作。

3.1.2操作者应按照工艺文件的要求进行操作，同时操作者应熟知自己所施焊的工件材料、焊接材料及焊接规范。

32对焊接设备及附属装置的要求—3.2.1对焊机及附届设备进行日常检查，应确保电路、水路、气路及机械装置的正常运行。

3.2.2对焊接机要求：1、逆变全数字式焊机2、拥有稳定可靠的焊接性3、焊接条件调节范围宽广、高速焊接性优良、飞溅发生量少4、拥有焊接参数存储功能（推荐OTCCPVM-500/XDS-500 焊机）3.2.3焊接设备仪表装置应准确可靠，应定期进行检修及维护；当设备出现异常时应立即停机，禁止使用，同时通知设备维修人员进行维修。

3.2.4对保温桶的使用要求：烘干后的低氢碱性焊条须放置在保温桶中，随取随用；取出焊条后，应将保温桶盖盖好，并通电保温。

3.3对焊接材料及原材料的要求3.3.1焊接材料包括焊条、焊丝和保护气体。

低合金高强度钢的焊接工艺1）焊接方法的选择低合金高强度钢可采用焊条电弧焊、熔化极气体保护焊、埋弧焊、钨极氩弧焊、气电立焊、电渣焊等所有常用的熔焊及压焊方法焊接。

具体选用何种焊接方法取决于所焊产品的结构、板厚、堆性能的要求及生产条件等。

其中焊条电弧焊、埋弧焊、实心焊丝及药芯焊丝气体保护电弧焊是常用的焊接方法。

对于氢致裂纹敏感性较强的低合金高强度钢的焊接，无论采用那种焊接工艺，都应采取低氢的工艺措施。

厚度大于100mm低合金高强度钢结构的环形和长直线焊缝，常常采用单丝或双丝载间隙埋弧焊。

当采用高热输入的焊接工艺方法，如电渣焊、气电立焊及多丝埋弧焊焊接低合金高强度钢时，在使用前应对焊缝金属和热影响区的韧性能够满足使用要求。

2）焊接材料的选择低合金高强度钢焊接材料的选择首先应保证焊缝金属的强度、塑性、韧性达到产品的技术要求，同时还应该考虑抗裂性及焊接生产效率等。

由于低合金高强度氢致裂纹敏感性较强，因此，选择焊接材料时应优先采用低氢焊条和碱度适中的埋弧焊焊剂。

焊条、焊剂使用前应按制造厂或工艺规程规定进行烘干。

为了保证焊接接头具有与母材相当的冲击韧性，正火钢与控轧控冷钢焊接材料优先选用高韧性焊材，配以正确的焊接工艺以保证焊缝金属和热影响区具有优良的冲击韧性。

3）焊接热输入的控制焊接热输入的变化将改变焊接冷却速度，从而影响焊缝金属及热影响区的组织组成，并最终影响焊接接头的力学性能及抗裂性。

屈服强度不超过500MPa的低合金高强度钢焊缝金属，如能获得细小均匀针状铁素体组织，其焊缝金属则具有优良的强韧性。

而针状铁素体组织的形成需要控制焊接冷却速度。

因此为了确保焊缝金属的韧性，不宜采用过大的焊接热输入。

焊接操作上尽量不用横向摆动和挑弧焊接，推荐采用多层窄焊道焊接。

热输入对焊接热影响区的抗裂性及韧性也有显著的影响。

低合金高强度热影响区组织的脆化或软化都与焊接冷却速度有关。

由于低合金高强度钢的强度及板厚范围都较宽，合金体系及合金含量差别较大，焊接时钢材的状态各不相同，很难对焊接热输入作出统一的规定。

eh36钢的焊接工艺eh36钢是高强度低合金结构钢，具有较高的耐磨性能，以及良好的力学性能。

由于其特殊的化学成分和表面结构，它广泛用于船舶和海洋工程领域。

焊接eh36钢时，一定要根据其特殊的材料特性进行适当的处理，以保证焊接质量。

一、焊接方法1、eh36钢的焊接方法主要采用氩弧焊、电弧焊和激光焊。

由于eh36钢的特殊性，如果使用氩弧焊，要求焊接温度较低，焊接时间较长，可能会导致材料开裂。

因此，在实际生产中，氩弧焊技术不常用。

电弧焊和激光焊都可以快速、高效地焊接eh36钢，但是电弧焊技术比激光焊技术更加经济。

2、eh36钢的焊接工艺主要分为预处理工艺、焊接工艺、后处理工艺。

（1）预处理工艺：在eh36钢焊接前，应对焊接部位进行清理，去除污染物和油脂，以提高焊接质量。

焊接工艺也要根据eh36钢的特殊性选择适当的焊条，以减少焊接后材料的热影响。

（2）焊接工艺：在eh36钢的焊接过程中，应注意焊接参数的选择，如焊接电流、焊道宽度和焊接时间等，以保证焊接质量。

（3）后处理工艺：eh36钢焊接后，要进行适当的热处理和冷却处理，以确保材料的机械性能和抗腐蚀性。

二、焊接技术1、焊接技术的控制：eh36钢的焊接技术必须严格控制，以确保焊接质量。

最常用的焊接技术是电弧焊，在焊接时应选择适当的焊条，并注意控制焊接电流，以防止材料的热影响。

2、焊接工艺的要求：在eh36钢焊接时，要求焊接工艺的把握要稳定，焊接参数的变化要符合焊接工艺的要求，以保证焊接质量。

3、焊接检查：eh36钢焊接后，要进行熔核检查和外观检查，以确保焊接质量。

总之，eh36钢的焊接工艺要根据eh36钢的特殊性进行适当的处理，以保证焊接质量。

此外，在焊接时，还要注意熔核检查、外观检查等，以确保焊接工艺的质量。

高强度结构钢HG785D焊接工艺研究摘要：本文针对高强度结构钢HG785D材料分别使用手工电弧焊(SMAW)和熔化极气体保护焊（MIG)两个焊接工艺方法进行焊接试验，焊后对焊缝接头进行了机械性能试验分析与焊缝金相及组织的显微观测，掌握两种焊接工艺方法的焊接性。

实验结果显示，采用合理的焊缝参数、匹配的焊接材料及接头形式，可以得到焊接性能更加优异的焊缝接头，并已在实际产品的使用过程中获得了良好的效果。

关键词：高强度结构钢；HG785D；焊接HG785D属国内自主研发的新型低合金高强钢，具有高强度、低膨胀系数和稳定的弹性模量，由于它焊接前既不需要进行时效和热处理，而且焊接成型后一般又不需要做进一步的退火和热处理，为各种高强度结构焊接件的最理想材料。

然而低合金高强度钢焊接工艺由于是随着对其合金硬度等级要求标准的提高逐步地提高，冷裂纹产生的温度敏感性也逐步地增加，焊缝受热后发生破裂变形的温度倾向也随之明显逐渐地上升，所以，选择和设计出合理而可靠有效的焊接工艺参数显得至关重要[1]。

为了全面深入理解认识和准确把握HG785D钢板的主要焊接参数及工艺性能，掌握各种合理和有效组合的焊接性工艺原理和工艺参数，所进行的HG785D钢板焊接性工艺研究有着重大深远的意义。

一、试验材料和方法1.1试验材料本试验采用10mm厚HG785D钢板，V型坡口对接型式焊接，尺寸为300mmx100mm，坡口及尺寸见图1。

HG785D钢板化学成分和力学性能见表1和表2。

1.2焊接材料选择针对HG785D材料的主要成分、焊接产品力学性能要求以及焊接产品结构特点，本次在进行焊接产品工艺技术试验的研究过程中，HG785D钢板主要是通过使用手工电弧焊(SMAW)和熔化极气体保护焊（MIG)两个焊接工艺方法同时进行试件焊接[2]，其中SMAW使用焊条J707，MIG焊使用焊丝ER80-G，其两种焊接材料的化学成分见下表3与表4。

1.3焊接试验由于焊接热能输入量是直接决定焊缝及接头的组织特性好坏的主要的参数，热输入量过大时，会直接使焊缝的热影响区的金属晶粒变粗大，产生更粗大晶粒的的铁素体含量，甚至会产生脆性组织，对金属韧性不好。
