建筑施工工具式脚手架安全技术规范JGJ202-2010
建筑施工工具式脚手架安全技术规范JGJ202-20101 总则1.0.1 为了贯彻执行国家“安全第一，预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。
1.0.2 本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。
1.0.3 工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语符号2.1 术语2.1.1 工具式脚手架 lmplementation scaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。
2.1.2 附着式升降脚手架 attached lift scaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
2.1.3 整体式附着升降脚手架 attached lift scaffold as whole有三个以上提升装置的连跨升降的附着式升降脚手架。
2.1.4 单跨式附着升降脚手架 attached lift single-span scaf-fold仅有两个提升装置并独自升降的附着升降脚手架。
2.1.5 附着支承结构 attached supporting structure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。
2.1.6 架体结构 Structure of the scaffold body附着式升降脚手架的组成结构，一般由竖向主框架、水平支承桁架和架体构架等三部分组成。
2.1.7 竖向主框架 vertical main frame附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。
JGJ202-2010建筑施工工具式脚手架安全系统技术要求规范
建筑施工工具式脚手架安全技术规范JGJ202-20101 总则1.0.1 为了贯彻执行国家“安全第一，预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。
1.0.2 本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。
1.0.3 工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语符号2.1 术语2.1.1 工具式脚手架 lmplementation scaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。
2.1.2 附着式升降脚手架 attached lift scaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
2.1.3 整体式附着升降脚手架 attached lift scaffold as whole有三个以上提升装置的连跨升降的附着式升降脚手架。
2.1.4 单跨式附着升降脚手架 attached lift single-span scaf-fold仅有两个提升装置并独自升降的附着升降脚手架。
2.1.5 附着支承结构 attached supporting structure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。
2.1.6 架体结构 Structure of the scaffold body附着式升降脚手架的组成结构，一般由竖向主框架、水平支承桁架和架体构架等三部分组成。
2.1.7 竖向主框架 vertical main frame附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。
《建筑施工工具式脚手架安全技术规范》JGJ202-2010
《建筑施工工具式脚手架安全技术规范》JGJ202-20101 总则1.0.1 为了贯彻执行国家“安全第一，预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。
1.0.2 本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。
1.0.3 工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语符号2.1 术语2.1.1 工具式脚手架lmplementation scaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。
2.1.2 附着式升降脚手架attached lift scaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
2.1.3 整体式附着升降脚手架attached lift scaffold as whole有三个以上提升装置的连跨升降的附着式升降脚手架。
2.1.4 单跨式附着升降脚手架attached lift single-span scaf-fold仅有两个提升装置并独自升降的附着升降脚手架。
2.1.5 附着支承结构attached supporting structure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。
2.1.6 架体结构Structure of the scaffold body附着式升降脚手架的组成结构，一般由竖向主框架、水平支承桁架和架体构架等三部分组成。
2.1.7 竖向主框架vertical main frame附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。
2020最新《建筑施工工具式脚手架安全技术规范》JGJ202-2010
鱼知水恩，乃幸福之源也。
鱼离不开水，人离不开亲人和朋友，当你处于逆境和灾难时，帮助你一臂之力，渡过难关的人，都是你的亲人和朋友。
吃水不忘挖井人，度过苦难，不能忘记援助过你的人。
知恩图报，善莫大焉。
一个人要想获得幸福，必须懂得感恩。
生活需要一颗感恩的心来创造，一颗感恩的心需要生活来滋养。
一饭之恩，当永世不忘。
顺境里给你帮助的人，不能全部称作朋友，但是能够在你逆境时依然愿意援助你，走出困境的人，一定是你要用一生去感谢和珍惜的人。
唐代李商隐的《晚晴》里有这样一句诗：天意怜幽草，人间重晚晴。
久遭雨潦之苦的幽草，忽遇晚晴，得以沾沐余辉而平添生意。
当一个人闯过难关的时候，一定要记住那些支撑你，陪你一起走过厄运的朋友和亲人，这个世界谁也不亏欠谁，帮你是情分，不帮你是本分。
如古人所说：淡看世事去如烟，铭记恩情存如血。
学会感恩父母养育之恩，学会感恩朋友的帮助之情，生活里做一个有情有义的人。
你要知道，父母，永远是你最亲近的人，是最爱你的人，不管他们的方法怎么错误？可是爱你的心，都是一样的。
千万不要因为自己一时的私心，而忘记感恩。
我们常常希望别人都对自己有情有义，可是想得到别人你真情，首先你必须先付出真情。
你帮助别人，不要记在心里，别人帮助你，你要懂得感恩和感动，而不是当做理所当然。
你要知道别人帮你是情分，不帮你是本分。
侍父母，要孝顺，对朋友，要真诚。
不管你生活的精彩或者混沌，孝顺父母，颐养天年。
一父养十子，十子养一父。
在这个美好的时代，中华很多的美德都在逐渐消失，做子孝为天，但是总有一些人，自己活在天堂，硬生生的把父母扔进地狱。
鱼知水恩，乃幸福之源也。
鱼离不开水，人离不开亲人和朋友，当你处于逆境和灾难时，帮助你一臂之力，渡过难关的人，都是你的亲人和朋友。
吃水不忘挖井人，度过苦难，不能忘记援助过你的人。
知恩图报，善莫大焉。
一个人要想获得幸福，必须懂得感恩。
生活需要一颗感恩的心来创造，一颗感恩的心需要生活来滋养。
一饭之恩，当永世不忘。
建筑施工工具式脚手架安全技术规范JGJ202-2010
（四）安装及每次提升、下降作业前，应按 规范要求进行检查验收和交底，合格后方 可升降或使用，检查验收资料应归集于安 全管理资料； （五）附着式升降脚手架上在任何工况下均 不得放置零散钢管和架板等易坠落的物体， 并应及时清理架体上的垃圾；严禁放置集 中荷载；在升降工况时，严禁架体上站人, 电源总控制箱（配电箱、柜）不得随架体 升降； （六）附着式升降脚手架的安装、升降、拆 除作业、防坠试验以及日常管理等工作， 均须由其专业承包单位实施。
4.4.4在竖向主框架的底部应设置水平支承桁架，其宽度应与 主框架相同，平行于墙面，其高度不宜小于1.8m。
水平支承桁架结构构造的规定：
竖向主框架结构的构造规定：
1.竖向主框架可以采用整体结构或分段对接 式结构。结构形式应为竖向桁架或门型刚架 形式等。各杆件的轴线应汇交于节点处，并 应采用螺栓或焊接连接，如不交汇于一点， 应进行附加弯矩验算； 2.当架体升降采用中心吊时，在悬臂梁行程范 围内竖向主框架内侧水平杆去掉部分的断面， 应采取可靠的加固措施； 3.主框架内侧应设有导轨； 4.竖向主框架最好采用单片式主框架；也可采 用空间桁架式主框架。
（四）编制安/拆专项施工方案，并经本单位技术负 责人审批后，经施工总承包单位组织专家论证， 根据论证报告修改完善专项方案，并经施工总承 包单位技术负责人、项目总监理工程师审查签字 后，方可在现场安装； （五）配合施工总承包、监理等单位共同对附着式 升降脚手架进行进场检验；安装后应进行试运行 和自检，自检合格后，与总包、监理等单位进行 联合验收； （六）附着式升降脚手架安拆/升降作业人员应经专 门培训、持有附着式脚手架特种作业操作资格证 书，作业前应对所有作业人员进行安全教育和安 全技术交底，并履行交底签字手续； （七）负责附着式升降脚手架的安拆/升降作业和日 常检查维修等管理工作。安装完毕后，需进行验 收，并向总包单位出具使用安全注意事项说明书， 办理使用交接手续。
2019最新《建筑施工工具式脚手架安全技术规范》JGJ202-2010
2019最新《建筑施工工具式脚手架安全技术规范》JGJ202-20101 总则1.0.1 为了贯彻执行国家“安全第一，预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。
1.0.2 本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。
1.0.3 工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语符号2.1 术语2.1.1 工具式脚手架 lmplementation scaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。
2.1.2 附着式升降脚手架 attached lift scaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
2.1.3 整体式附着升降脚手架attached lift scaffold as whole有三个以上提升装置的连跨升降的附着式升降脚手架。
2.1.4 单跨式附着升降脚手架attached lift single-span scaf-fold仅有两个提升装置并独自升降的附着升降脚手架。
2.1.5 附着支承结构attached supporting structure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。
2.1.6 架体结构 Structure of the scaffold body附着式升降脚手架的组成结构，一般由竖向主框架、水平支承桁架和架体构架等三部分组成。
2.1.7 竖向主框架 vertical main frame附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。
住房和城乡建设部公告第531号――关于发布行业标准《建筑施工工具式脚手架安全技术规范》的公告
住房和城乡建设部公告第531号――关于发布行业标准《建筑施工工具式脚手架安全技术规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2010.03.31
•【文号】住房和城乡建设部公告第531号
•【施行日期】2010.09.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第531号）
关于发布行业标准《建筑施工工具式脚手架安全技术规范》的公告现批准《建筑施工工具式脚手架安全技术规范》为行业标准，编号为JGJ202-2010，自2010年9月1日起实施。
其中，第4.4.2、4.4.5、4.4.10、4.5.1、
4.5.3、5.2.11、5.4.7、5.4.10、5.4.13、5.5.8、6.3.1、6.3.4、6.5.1、
6.5.7、6.5.10、6.5.11、
7.0.1、7.0.3、
8.2.1条为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
二○一○年三月三十一日。
JGJ202建筑施工工具式脚手架安全技术设计规范方案
建筑施工工具式脚手架安全技术规范JGJ202-20101 总则1.0.1 为了贯彻执行国家“安全第一，预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。
1.0.2 本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。
1.0.3 工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语符号2.1 术语2.1.1 工具式脚手架 lmplementation scaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。
2.1.2 附着式升降脚手架 attached lift scaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
2.1.3 整体式附着升降脚手架 attached lift scaffold as whole有三个以上提升装置的连跨升降的附着式升降脚手架。
2.1.4 单跨式附着升降脚手架 attached lift single-span scaf-fold仅有两个提升装置并独自升降的附着升降脚手架。
2.1.5 附着支承结构 attached supporting structure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。
2.1.6 架体结构 Structure of the scaffold body附着式升降脚手架的组成结构，一般由竖向主框架、水平支承桁架和架体构架等三部分组成。
2.1.7 竖向主框架 vertical main frame附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。
2020最新《建筑施工工具式脚手架安全技术规范》JGJ202-2010
2020最新《建筑施工工具式脚手架安全技术规范》JGJ202-20101 总则1.0.1 为了贯彻执行国家“安全第一，预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。
1.0.2 本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。
1.0.3 工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语符号2.1 术语2.1.1 工具式脚手架 lmplementation scaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。
2.1.2 附着式升降脚手架 attached lift scaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
2.1.3 整体式附着升降脚手架attached lift scaffold as whole有三个以上提升装置的连跨升降的附着式升降脚手架。
2.1.4 单跨式附着升降脚手架attached lift single-span scaf-fold仅有两个提升装置并独自升降的附着升降脚手架。
2.1.5 附着支承结构attached supporting structure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。
2.1.6 架体结构 Structure of the scaffold body附着式升降脚手架的组成结构，一般由竖向主框架、水平支承桁架和架体构架等三部分组成。
2.1.7 竖向主框架 vertical main frame附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。

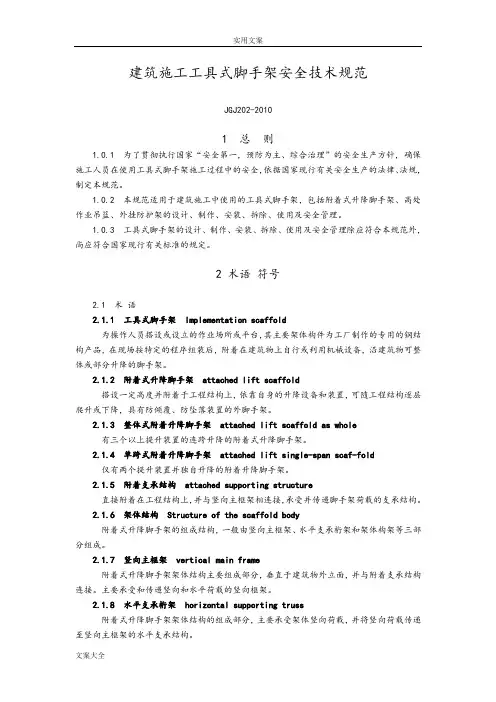

![[整理]JGJ202-2010建筑施工工具式脚手架安全技术规范.](https://uimg.taocdn.com/15ef2922f7ec4afe04a1df9f.webp)
