轴流风机检修制度正式版
下载提示：此管理制度资料适用于通过共同创造，促进集体发展的明文规则，建立共同的价值观、培养团队精神、加强个人学习方面的行为准则，实现对自我，对组织的价值贡献。
文档可以直接使用，也可根据实际需要修订后使用。
为促进轴流风机检修工作的顺利进行,保证高炉系统的正常运行，特制定以下制度：
1、检修设备前，检修单位所在车间必须通知调度，并与高炉车间取得联系，确认具备检修条件后，方可进行检修。
2、检修设备前，检修人员要与系统负责人进行沟通，岗位操作人员必须在现场配合。
3、检修设备时，检修人员必须查明设备问题原因，再进行处理，以免造成设备事故。
4、检修设备时，责任范围划分不清楚时，要及时与设备副厂长、设备科、高炉车间取得联系，严禁扯皮、蛮干现象发生。
5、检修设备时，电仪、维修车间必须安排专业人员对设备进行检修。
6、检修设备时，检修人员必须严格执行“关于检修时间及检修质量的管理制度”，按时保持完成检修工作。
7、设备检修完后，检修单位要确认无遗留问题时，检修人员才能离开检修现场。
——此位置可填写公司或团队名字——。

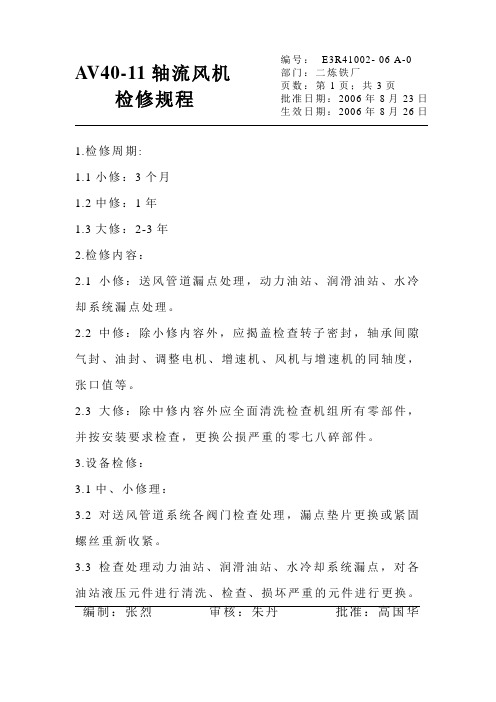

AV40-11轴流风机检修规程1.检修周期:1.1小修：3个月1.2中修：1年1.3大修：2-3年2.检修内容： 2.1小修：送风管道漏点处理，动力油站、润滑油站、水冷却系统漏点处理。
2.2中修：除小修内容外，应揭盖检查转子密封，轴承间隙气封、油封、调整电机、增速机、风机与增速机的同轴度，张口值等。
2.3大修：除中修内容外应全面清洗检查机组所有零部件，并按安装要求检查，更换公损严重的零七八碎部件。
3.设备检修：3.1中、小修理：3.2对送风管道系统各阀门检查处理，漏点垫片更换或紧固螺丝重新收紧。
3.3检查处理动力油站、润滑油站、水冷却系统漏点，对各油站液压元件进行清洗、检查、损坏严重的元件进行更换。
编制：张烈 审核：朱丹 批准：高国华 编号： E3R41002- 06 A-0 部门：二炼铁厂 页数：第1页；共3页 批准日期：2006年8月23日 生效日期：2006年8月26日页数：第2页、共3页3.4揭开压缩机上盖，检测支撑轴承、止推轴承、径向轴承间隙及支撑轴承瓦背与轴承箱体的过盈，进行间隙调整或换轴承。
3.5检测油封，气封间隙及轴端密封间隙并予以处理。
3.6检查调整风机与增速机、电机与增速机的同轴度，开口值。
3.7仪表，控制系统全面检查处理。
3.8检查处理进风口除尘系统。
4.设备大修:4.1认真查看AV40-11轴流压缩机有关档案资料及运行记录.4.2完成中、小修理检修内容。
4.3对动静叶片进行认真全面检测。
4.4检查处理静叶承缸及静叶调整机构。
4.5检查调整第一级静叶角度相对伺服马达行程的指针位置。
4.6增速机揭盖检查各矢轮及轴承情况。
4.7主电机全面检查处理。
4.8机组整体找正：5.检修安装技术要求：页数：第3页、共3页5.1检修必须检查转子振动，轴承温度、轴承间隙，密封间隙，叶片间隙等情况并作好记录。
5.2检查叶片承缸上有相对运动的另部件公损情况，特别要针对滑块、轴承套，传动杆进行公损检查。

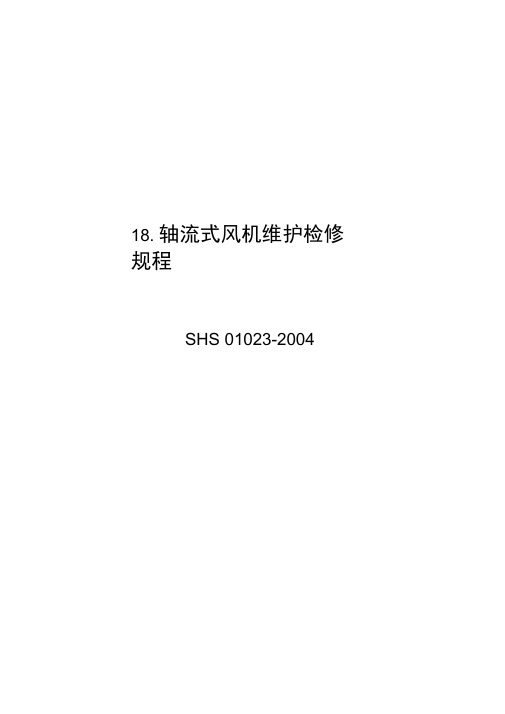

18. 轴流式风机维护检修规程SHS 01023-2004目次1 总则 (223)2 检修周期与内容 (223)3 检修与质量标准 (223)4 试车与验收 (226)5 维护与故障处理 (227)1 总则1.1 主题内容与适用范围1.1.1 本规程规定了轴流式风机的检修周期与内容、检修与质量标准、试车与验收以及维护与故障处理。
1.1.2 本规程适用于凉水塔轴流风机及空冷器轴流风机。
1.2 编写修订依据HGJ 1025-79 化工厂轴流通风机维护检修规程SHS 01028-2004 变速机维护检修规程HG 25013-91 轴流风机维护检修规程2. 检修周期与内容2.1 检查周期（见表1）表1 检修周期表月2.2检修内容2.2.1 小检项目2.2.1.1 消除漏点等缺陷。
2.2.1.2 检查机组对中及皮带张紧程度。
2.2.1.3 检查并紧固各地脚螺栓。
2.2.1.4 清报机组积垢，特别是各叶片上的积垢一定要清除。
2.2.1.5 检查并紧固叶片组的背帽和各紧固螺栓，检查并调整叶片角度。
2.2.1.6 检查联轴器状况。
2.2.1.7 调校减速箱振动开关或振动、油温在线状态监测报警装置。
2.2.1.8 查看减速箱齿轮磨损情况。
2.2.1.9 检查各润滑部位的油位、油质情况，视情况加油、加脂或更换。
2.2.2 大修项目2.2.2.1 包括小修项目。
2.2.2.2. 拆卸并检查叶片、轮毂；检查、调整叶顶与风筒的间隙；叶片称重、整个叶轮作静平衡校验。
2.2.2.3 解体检查减速箱。
2.2.2.4 检查修理齿轮轴及传动轴并找正。
2.2.2.5 检查轴承及O形橡胶圈等易损件。
2.2.2.6 检查空冷器风机传动系统。
2.2.2.7 调校半自调、自调风机的操纵系统。
2.2.2.8 检查、修补机座和基础、检查或更换地脚螺栓，校验机体水平度。
2.2.2.9 风机机组防腐处理。
2.2.2.10 电机检查、修理、加油。
3 检修与质量标准3.1 拆卸前的准备3.1.1 掌握运行情况，备齐必要的图纸资料。
18. 轴流式风机维护检修规程SHS 01023-2004227)总则 (223)检修周期与内容 223)检修与质量标准 223)试车与验收( 226)维护与故障处理目次2................................ ( 3................................ ( 41 总则1.1 主题内容与适用范围1.1.1 本规程规定了轴流式风机的检修周期与内容、检修与质量标准、试车与验收以及维护与故障处理。
1.1.2本规程适用于凉水塔轴流风机及空冷器轴流风机。
1.2编写修订依据HGJ 1025-79化工厂轴流通风机维护检修规程SHS 01028-2004变速机维护检修规程HG 25013-91轴流风机维护检修规程2.检修周期与内容2.1检查周期（见表1）表1检修周期表月根据状态检测结果及机组运行的实际情况，可适当调整检修周期。
2.2检修内容2.2.1小检项目2.2.1.1消除漏点等缺陷。
2.2.1.2检查机组对中及皮带张紧程度。
2.2.1.3检查并紧固各地脚螺栓。
2.2.1.4清报机组积垢，特别是各叶片上的积垢一定要清除。
2.2.1.5检查并紧固叶片组的背帽和各紧固螺栓，检查并调整叶片角度。
2.2.1.6检查联轴器状况。
2.2.1.7调校减速箱振动开关或振动、油温在线状态监测报警装置。
2.2.1.8查看减速箱齿轮磨损情况。
2.2.1.9检查各润滑部位的油位、油质情况，视情况加油、加脂或更换。
2.2.2大修项目2.2.2.1包括小修项目。
2.2.2.2.拆卸并检查叶片、轮毂；检查、调整叶顶与风筒的间隙；叶片称重、整个叶轮作静平衡校验。
2.2.2.3解体检查减速箱。
2.2.2.4检查修理齿轮轴及传动轴并找正。
2.2.2.5检查轴承及O形橡胶圈等易损件。
2.2.2.6检查空冷器风机传动系统。
2.2.2.7调校半自调、自调风机的操纵系统。
2.2.2.8检查、修补机座和基础、检查或更换地脚螺栓，校验机体水平度。
轴流风机检修制度概述轴流风机是一种广泛应用于机械制造、建筑、化工等领域的重要设备。
根据使用情况，轴流风机需要进行定期检修，以确保其正常运行和安全性。
本文将介绍轴流风机检修制度的相关内容，包括检修计划、检修程序和注意事项等。
检修计划1.检修周期：根据轴流风机的使用频率和工作条件，制定相应的检修周期。
一般情况下，一年进行一次全面检修，并定期进行日常巡检和维护保养。
在工作强度较大的情况下，检修周期可以适当缩短。
2.检修计划制定：根据检修周期，制定年度、季度和月度检修计划，并在执行前进行统一协调和安排。
检修计划应包括检修相关设备的名称、型号、检修内容、检修人员和时间等要素。
3.预防维护：轴流风机在检修计划外，还需要进行定期的预防维护。
预防维护的内容主要包括润滑、紧固、清洁、调整和保养等方面。
预防维护可以有效减少设备故障和提高设备效率。
检修程序1.检查设备状况：在进行轴流风机检修之前，应先仔细检查设备的运行状况和安全性。
确保设备被停机，并进行安全措施的设置和检查。
检查项目包括轴承、壳体、导流器、电机、联轴器、紧固件、风叶和进出口管道等方面。
2.拆卸设备部件：根据检查结果，拆卸轴流风机的部件，包括风机出口、风盘、马达、风叶、轴承、联轴器等部件。
在拆卸过程中，需要严格按照操作规程执行，避免对设备造成二次损伤或影响检修质量。
3.检查磨损和损坏：拆卸轴流风机部件后，应仔细检查部件的磨损和损坏情况，并记录下来。
所有损坏的部件应及时更换，磨损部件应进行必要的修复和更换。
同时应对轴承、齿轮箱、联轴器等关键部件的润滑情况进行检查和处理。
4.零部件组装：在磨损部件更换和润滑处理完成后，应进行零部件的组装。
组装前应彻底清洗零件，并进行精度检查。
组装时，需要按照设计要求和操作规程进行操作，确保零件安装位置的准确性和装配质量。
5.测试运行：在组装完成后，需要进行测试运行和检查，确保设备运行的稳定性和安全性。
测试运行期间，应严格按照操作规程进行操作，注意观察设备的运行情况和避震效果。
目录1 总则 ....................................................... 错误!未定义书签。
1.1 适用范围 (1)1.2 结构简述 (2)1.3 设备性能 (2)2 完好标准 (2)2.1 零、部件 (2)2.2 运行性能 (2)2.3 技术资料 (2)2.4设备及环境 (3)3 设备的维护 (3)3.1 日常维护 (3)3.2 定期检查内容 (3)3.3 常见故障处理方法 (3)3.4 紧急情况停车 (4)4 检修周期和检修内容 (4)4.1 检修周期 (4)4.2 检修内容 (4)5 检修方法及质量标准 (5)5.1 检修方法简述 (5)5.2 检修质量标准 (6)6 试车与验收 (8)6.1试车前的准备 (8)6.2 试车 (8)6.3 验收 (8)7 维护检修安全注意事项 (9)7.1 维护安全注意事项 (9)7.2 检修安全注意事项 (9)7.3 试车安全注意事项 (9)1 总则1.1 适用范围本规程适用于轴流通风机的维护与检修。
其他型号轴流通风机可参照本规程执行。
1.2 结构简述轴流风机是由电机，空心转动轴、调心滚动轴承、弹性联轴器、蜗轮、蜗杆、油泵、减速机、转子等主要部件组成。
减速机与电机底座用螺母固定在基础上。
轴流风机转子由叶片、支杆、轮毂罩及轴盘等组成。
电机通过减速机驱动。
1.3 设备性能设备性能见表1。
表12.1 零、部件2.1.1 主、辅机的零、部件完整齐全，质量符合要求。
2.1.2 仪表、计器与各种安全装置齐全完整、灵敏、准确。
2.1.3 基础，机座稳固可靠，地脚螺栓与各部螺栓连接紧固、整齐、符合要求。
2.1.4 主体完整，叶片无明显变形、裂纹、腐蚀等缺陷。
2.2 运行性能2.2.1 设备润滑良好，润滑系统畅通，油质符合要求；实行“五定”、“三级过滤”。
2.2.2 无异常振动、杂音等现象。
2.2.3 滚动轴承温度不超过70℃，电流指标正常。

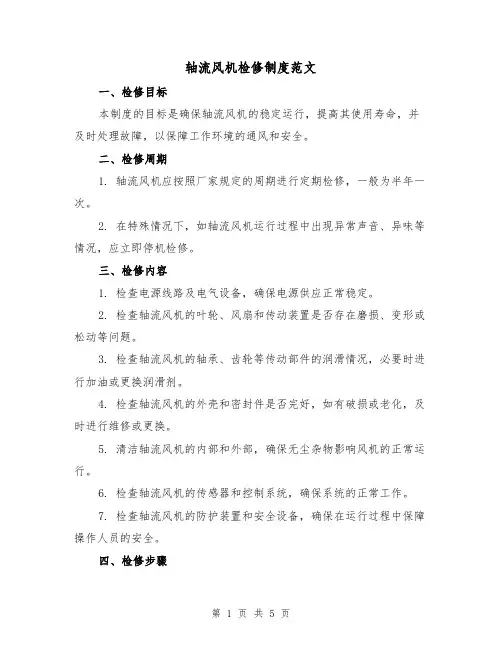

轴流风机检修制度范文一、检修目标本制度的目标是确保轴流风机的稳定运行，提高其使用寿命，并及时处理故障，以保障工作环境的通风和安全。
二、检修周期1. 轴流风机应按照厂家规定的周期进行定期检修，一般为半年一次。
2. 在特殊情况下，如轴流风机运行过程中出现异常声音、异味等情况，应立即停机检修。
三、检修内容1. 检查电源线路及电气设备，确保电源供应正常稳定。
2. 检查轴流风机的叶轮、风扇和传动装置是否存在磨损、变形或松动等问题。
3. 检查轴流风机的轴承、齿轮等传动部件的润滑情况，必要时进行加油或更换润滑剂。
4. 检查轴流风机的外壳和密封件是否完好，如有破损或老化，及时进行维修或更换。
5. 清洁轴流风机的内部和外部，确保无尘杂物影响风机的正常运行。
6. 检查轴流风机的传感器和控制系统，确保系统的正常工作。
7. 检查轴流风机的防护装置和安全设备，确保在运行过程中保障操作人员的安全。
四、检修步骤1. 关停轴流风机，切断电源。
2. 清除风机周围的灰尘和杂物，确保检修区域整洁。
3. 逐一检查轴流风机的各个部件，记录存在问题的部件。
4. 对存在问题的部件进行修复或更换，确保其正常运行。
5. 清洁风机的内部和外部，包括叶轮、外壳等，并进行必要的润滑维护。
6. 检查电源线路和电气设备，确认其完好并重新接通电源。
7. 启动轴流风机，观察其运行情况，检查是否正常运转。
8. 检查防护装置和安全设备，确保其正常工作。
9. 记录检修过程、检修结果和发现的问题，填写检修报告。
五、责任分工1. 机械工程师：负责检查风机的机械部分，包括叶轮、传动装置等。
2. 电气工程师：负责检查风机的电气部分，包括电源线路、传感器和控制系统等。
3. 维修工：负责具体的维修和更换工作，并对风机进行清洁和润滑。
4. 操作人员：负责定期观察风机的运行情况，及时上报异常情况。
六、检修记录和报告1. 检修人员应当详细记录检修的过程、结果以及发现的问题。
2. 检修报告应包括检修日期、检修人员、检修内容、问题和处理情况等。
AV型轴流风机的检修与维护Av型轴流风机在使用中,实际运行中经常出现风机齿轮点蚀、旋转失速、喘振、润滑油变质等故障,影响风机的性能,并引起风机的强烈振动及大噪声的出现,更有甚者,导致风机叶片疲劳损坏、造成事故。
1 常见故障检修1.1 减速机检修。
定期对减速机的齿轮接触精度和齿轮点蚀情况进行检查,一旦出现点蚀破坏,噪音增大振动、抖动或者启动力矩会明显增。
检测时,可以用齿轮跳动检测仪进行检查,确定齿轮失效后,应及时更换。
此外,使用优质的润滑油能延长齿轮、轴承的使用寿命;比如使用齿轮宝,明显提高齿面光洁度,点蚀坑周边边缘变得光滑,手感良好,能制止点蚀,而且使减速机油温下降3～4℃。
1.2 润滑油检修。
润滑油在使用一段时间后,由于机械杂质的污染和来自外界的灰尘,运转机件磨损下来的金属屑以及零件受侵蚀而形成的金属盐,使润滑油变质,为此,定期检查润滑油,检测方法主要有:油流观察法,手捻法,光照法,油滴痕迹法;润滑油变质后呈深黑色、泡沫多并已出现乳化现象,用手指研磨,无粘稠感,发涩或有异味,滴在白试纸上呈深褐色,无黄色浸润区或黑点很多。
若不及时更换会加速零部件的磨损,影响使用寿命,甚至发生安全事故。
1.3 旋转失速检修。
当气流与叶片进口形成正冲角,即α>0,且此正冲角超过某一临界值时,叶片背面流动工况开始恶化,边界层受到破坏,在叶片背面尾端出现涡流区,即所谓“旋转失速”现象。
当风机发生单侧出入口差压高高报警或失速报警,风机进入危险区域运行时,为避免风机失速,应采取以下紧急处理方法:立即检查并确认风道各挡板全部打开;快速降低机组负荷,同时关小风机导叶开度,直至风机恢复正常运行;尽量调节两台送风机风量相平衡。
1.4 喘振。
喘振,就是当风机在其Q-H性能曲线临界点的左区域工作(即不稳定区)时,风机的流量、全压和功率在瞬间内发生不稳定的周期性反复变化的现象。
喘振将使风机性能恶化,装置不能保持正常的运行工况,当喘振频率与设备自振频率相合拍时,产生的共振会使装置破坏。
轴流式风机维护检修方案
一、检查
1.定期检查风机的外观是否有异常，如是否有异响、震动等情况。
2.检查风机电动机的接线是否松动，绝缘是否完好。
3.检查风机叶轮是否磨损、变形，是否需要更换。
4.检查风机轴承是否有松动、磨损等情况，如有需要及时进行调整或
更换。
5.检查风机的进出风口是否畅通无阻，如果有杂物堵塞应及时清理。
二、清洁
1.定期清洁风机叶轮、风道和进出风口上的灰尘和污物，保持它们的
通畅。
2.使用软毛刷或气枪清洁叶轮和轴承，确保它们没有灰尘和杂物积聚。
三、润滑
1.定期为风机轴承添加润滑油，以减少摩擦和磨损。
2.根据风机制造商的建议，定期更换润滑油和润滑脂。
四、调整
1.定期检查风机的叶轮是否平衡，如有需要进行动平衡调整。
2.检查风机轴与电动机轴的同轴度，如有需要进行调整。
此外，还需要注意以下事项：
1.在进行维护检修之前，应先切断风机的电源，以确保安全。
2.在进行维护检修时，需要穿戴相应的防护装备，如手套、护目镜等。
3.维护检修过程中，应详细记录每次操作的内容、时间和结果，以便
于分析和追踪问题。
综上所述，轴流式风机的维护检修方案包括检查、清洁、润滑和调整
四个主要步骤，通过定期进行维护检修，可以确保风机的正常运行和延长
使用寿命。
同时，还应注意安全和记录相关信息。
轴流风机检修制度轴流风机是一种用于通风、散热和降温的设备，广泛应用于工厂、仓库、办公楼和其他建筑物中。
为了保证轴流风机的性能和安全运行，必须建立一个完善的检修制度。
以下是一个轴流风机检修制度的范文，总共____字。
第一章总则第一条为了确保轴流风机的正常运行和安全性能，提高设备的使用寿命，降低事故风险，制定本检修制度。
第二条轴流风机检修制度适用于本单位的所有轴流风机设备。
第三条轴流风机的责任人应对设备的安全运行负责，并负责制定检修计划、组织检修操作和检修人员培训等工作。
第四条检修人员必须具备一定的技术知识和操作技能，严禁未经培训的人员进行检修操作。
第五条轴流风机检修应定期进行，检修周期和内容按照设备的工作状况和使用要求确定。
第六条在轴流风机检修过程中，应遵循“安全第一，质量第一，科学管理”的原则进行操作。
第二章轴流风机的检修计划第七条责任人应根据设备的使用情况，制定轴流风机的检修计划，并在计划中明确检修的时间、地点和内容等。
第八条责任人应根据设备的维修历史和运行情况，合理确定轴流风机的检修周期。
第九条检修计划应提前向检修人员进行公布，并做好相应的安排和准备工作。
第十条轴流风机的检修计划应包括以下内容：（一）检修的时间和地点；（二）检修的内容和步骤；（三）检修所需的工具和材料；（四）检修的责任人和检修人员；（五）检修后的试运行和验收。
第三章轴流风机的检修操作第十一条检修人员应在检修前，对设备进行全面的检查和评估，查明故障的原因和范围。
第十二条在检修过程中，应先停机并切断电源，确保操作的安全性。
第十三条检修人员应经过专门的培训，熟悉各种检修工具和设备的使用方法，并按照操作规程进行操作。
第十四条检修人员应仔细清理轴流风机内部的尘土和杂物，并对零部件进行检查和更换。
第十五条检修人员应检查轴流风机的电机、传动装置和轴承等关键部位，确保其正常运转和安全性能。
第十六条检修人员应检查轴流风机的防护装置和润滑系统，及时修复和更换损坏的部件。
AV系列主风机组维护检修规程3 一般规定3.1 检修前的检查3.1.1 检查机组与外部系统水、电、汽，风、介质的吹扫、排凝、隔断情况，应安全可靠。
3.1.2 检修现场应符合HSE标准，检修前应办好作业票。
3.2 拆卸3.2.1 机组拆卸应按拆卸程序进行。
3.2.2 拆卸时使用的工具应不会对零部件产生损伤，严禁用硬质工具直接在零件的工作表面上敲击。
3.2.3 对锈死的零件或组合件应用松动剂浸透，再行拆卸。
对过盈配合的零部件应使用专用工具。
3.2.4 零部件拆装前应作好标记。
3.3 吊装3.3.1 起吊前，检查吊耳、绳索应符合要求。
3.3.2 吊装时，不应将钢丝绳、索具直接绑扎在加工面上，绑扎部位应有衬垫或将绳索用软材料包裹。
3.3.3 起吊转子时，必须使用专用吊具。
起吊过程中，要保持转子的轴向水平，严禁发生晃动、摩擦及撞击。
3.3.4 吊装作业执行SH/T 3515—1990《大型设备吊装工程施工工艺标准》。
3.4 吹扫和清洗零部件应用煤油清洗，并用压缩风吹干，清扫后的零部件表面应清洁、无锈垢、无杂物粘附。
3.5 零部件保管对零部件应分类成套保管，防止丢失。
对重要零部件的加工面和大部件应有防锈蚀、防止碰伤的措施，对转子应有防止变形的措施。
3.6 组装3.6.1 机器组装应按组装程序进行。
3.6.2 机器在封闭前必须仔细检查和清理，其内部不得有任何异物。
3.7 记录应使用规定的记录表，按要求认真填写拆检值和组装值，做到数据齐全，准确、字迹工整。
记录各零部件的检查、修复和更换情况。
4 变速器检修4.1 拆装程序拆卸程序见图1，组装程序与图1相反。
4.2 检查项目、内容和质量要求4.2.1 转子4.2.1.1 检查转子应无锈蚀、损伤和裂纹。
4.2.1.2 轴颈圆度、圆柱度允许偏差为0.02mm，根据轴颈磨损情况，酌情考虑采用适当方法进行修复。
4.2.1.3 转子圆跳动测量部位见图2，允许跳动值应符合表3的要求。
4.2.2 齿轮箱体4.2.2.1 各配合表面应无缺陷、损伤，水平剖分面应接触严密。
4.2.2.2 油箱、油孔、油道清洗后应无杂质，油路畅通无阻。
4.2.2.3 内表面涂层应无起皮脱落现象。
4.2.2.4 齿轮箱体应灌煤油试漏，注入高度不低于回油孔上缘，经24h无渗漏为合格。
4.2.2.5 各连接螺栓质量应符合要求，数量应齐全。
4.2.3 径向轴承4.2.3.1 外观检查轴承衬应无损伤、裂纹、夹渣、空洞和重皮等缺陷。
4.2.3.2 将轴承浸入煤油30min，涂白粉(或用渗透探伤或磁粉探伤法)检查轴承衬应无脱壳现象。
4.2.3.3 更换轴承衬时，检查轴承衬背与座孔的接触面积应达50％以上。
4.2.3.4 检查轴承衬与轴颈的接触应良好。
4.2.3.5 轴承间隙应符合表4的要求。
4.2.3.6 检查轴承衬背过盈量应为0.02～0.04mm。
4.2.4 止推轴承4.2.4.1 检查轴承衬应无裂纹、夹渣、空洞和重皮等缺陷。
4.2.4.2 将轴承浸入煤油中30min，涂白粉(或用渗透探伤或磁粉探伤法)检查轴承衬应无脱壳现象。
4.2.4.3 检查止推瓦块厚度应均匀一致，用着色法检查止推瓦块与止推盘的接触面积应达70％以上。
4.2.4.4 止推间隙为0.25～0.34mm。
4.2.5 油封4.2.5.1 检查油封应牢固，无裂纹、卷曲、歪斜等缺陷。
4.2.5.2 水平剖分面应不错口，间隙不大于0.08mm。
4.2.5.3 油封间隙测量部位见图3，间隙应符合表5的要求。
4.2.6 齿轮4.2.6.1 检查轮齿不得有毛刺、裂纹、断裂等缺陷。
4.2.6.2 齿轮啮合侧间隙测量部位见图4，侧间隙应符合表6的要求。
见SHS 02007—2004《AV系列主风机组维护检修规程》。
4.2.6.3 检查齿的工作面啮合斑迹，沿齿高方向应达70％，且分布于啮合线两侧。
齿宽方向，正啮合应达50％，反啮合应达80％，见图5。
啮合斑迹应用透明胶纸贴印记录。
4.2.6.4 如啮合斑迹不合格，可用轴承衬调整垫片进行调整。
当松动底座与箱体连接螺栓，或移动箱体及更换垫片时，必须重做斑迹检查。
4.2.7 电动盘车器4.2.7.1 每2～3年拆卸一次，清洗检查各齿轮、蜗轮、蜗杆，不得有裂纹、毛刺等。
4.2.7.2 弹簧弹力应符合要求，滚动轴承转动灵活，滑动杆各滑动表面无损伤，滑动自如。
4.2.7.3 传动螺旋齿轮应能正常结合（可送电状态）和脱开（自锁状态）。
4.2.7.4 油路畅通，确保啮合、滑合、传动部位的良好润滑，密封圈应无断裂和老化现象。
4.2.7.5 联轴器的轴向间隙为3mm。
4.3 组装组装程序与拆卸程序相反。
5 主风机检修5.1 拆卸程序5.1.1 主风机的拆卸程序见图6，起吊程序见图7。
拆卸过程中的有关要求应按照一般规定的有关条款执行。
5.1.2 主风机的结构见图8。
5.2 检修项目、内容和质量要求5.2.1 地脚螺栓检查地脚螺栓应完好无损，无松动。
5.2.2 机壳5.2.2.1 外观外观检查机壳应无变形、裂纹，水平剖分面应光洁无损伤、划痕。
5.2.2.2 导向键a.检查横向导向键与底座接触应严密，调节垫片应无毛刺、卷边，螺钉连接应牢固，与键槽的配合间隙应为 0.043～0.170mm，见图9。
横向导向键顶面与机壳承载面接触局部间隙应小于0.05mm。
b.垂直导向键与机壳组装间隙应符合图10规定。
5.2.2.3 水平度机壳剖分面的水平度见图11。
纵向水平度允许偏差为0.05mm/m，横向水平允许偏差为0.10mm/m。
5.2.2.4 支腿、底座和连接螺栓检查支腿、底座和连接螺栓间的间隙，检查部位见图12，间隙应符合表7要求。
5.2.3转子5.2.3.1 外观转子各轴颈、止推盘处应进行着色检查，其表面应光洁无裂纹、锈蚀及麻点，其他处不应有机械损伤和缺陷。
5.2.3.2 动叶片的裂纹检验a.一般情况下，应仔细地检查处于安装好状态的第一级、第二级、倒数一、二级动叶片的工作部分和叶片的连接部分，其余各级叶片进行目测。
b.如果发生下列情况之一，应对叶片全部进行裂纹检验：(1)机器不稳定工作的逆流、旋转失速；(2)叶片发生条痕；(3)流道内发现机械杂物；(4)发生腐蚀现象。
c.当机器发生喘振时，必须进行全部叶片的检验。
d.检验方法：根据具体情况可采用的检验方法有着色检验、磁粉探伤、测频法、涡流探伤。
注：(1)任何情况下，检查时应将转子从机壳中吊出来。
(2)着色时，不允许使用含有氯化物的渗透剂。
5.2.3.3 轴颈圆度、圆柱度检查轴颈圆度、圆柱度允许偏差值为0.01mm。
5.2.3.4 转子跳动转子跳动检测部位见图13，允许跳动值应符合表8的要求。
见SHS 02007—2004《AV系列主风机组维护检修规程》。
5.2.3.5 所有传感器部位(径向振动)和轴位移，其最终表面粗糙度R a值应达到0.4～0.8μm，这些部位的电气和机械的综合跳动值不超过下列数值：a.径向振动探头监测部位，6μm；b.轴位移探头监测部位，13μm。
5.2.3.6 校正动平衡动平衡精度等级按制造厂要求。
如制造厂无要求，按不低于G2.5级处理。
5.2.4 轴承箱5.2.4.1 各配合表面检查各配合表面应无损伤，水平剖分面接触应严密，自由间隙不应大于0.05mm。
5.2.4.2 油孔、油道油孔、油道应清洁无杂质，并应畅通无阻，连接法兰面无径向划痕。
5.2.4.3 内表面涂料检查内表面涂料应无起皮和脱离现象，否则应彻底清除后重涂。
5.2.4.4 试漏机器正常运转时，轴承箱部位若有油渗漏现象，检修时应做煤油渗透检查，30min无渗漏为合格。
5.2.4.5 连接螺栓检查连接螺栓应完好无损，否则应更换。
5.2.5 径向轴承5.2.5.1 外观轴承衬应无裂纹、夹渣、气孔、重皮等缺陷。
5.2.5.2 轴承衬脱壳检查对轴承进行无损探伤，检查轴承衬有无脱壳现象。
5.2.5.3 轴承衬背与座孔接触面积轴承衬背与座孔应接触良好，接触面积不小75％。
5.2.5.4 轴承衬与轴颈接触轴承衬与轴颈的接触状况，瓦块应在弧形中部1/3弧长部分接触，沿长度方向接触面积应大于75％。
5.2.5.5 轴承水平剖分面检查轴承水平剖分面自由间隙不应大于0.05mm。
5.2.5.6 轴承间隙检查轴承间隙应符合表9要求。
5.2.5.7 轴承衬背过盈量检查轴承衬背的过盈量应为0.01～0.05mm。
5.2.6 止推轴承5.2.6.1 外观检查轴承衬应无裂纹、夹渣、气孔、重皮等缺陷。
5.2.6.2 脱壳检查对轴承进行无损探伤，检查轴承衬有无脱壳现象。
5.2.6.3 瓦块、摆动瓦块厚度检查止推瓦块的厚度应均匀一致，厚度允许偏差为0.02mm。
5.2.6.4 止推瓦块与止推盘的接触面积止推瓦块与止推盘接触面积不少于80％。
5.2.6.5 组装后摆动组装后瓦块的摆动应灵活可靠，无卡涩现象。
5.2.6.6 组装后平行度组装后检查瓦块承力面与定位环应平行，平行度允许偏差为0.02mm。
5.2.6.7 调整垫片调整轴承间隙用的调整垫片应光洁，无卷边、毛刺等缺陷。
5.2.6.8 轴承接合面检查轴承接合面自由间隙应不大于0.05mm。
5.2.6.9 止推间隙轴承的止推间隙应用垫片调整，调整后上、下两半轴承的垫片厚度应相等。
用百分表测量止推间隙应符合表10要求。
5.2.7 油封5.2.7.1 外观外观检查油封齿嵌装应牢固，无裂纹、卷曲、歪斜等缺陷，回油孔畅通。
5.2.7.2 油封间隙油封间隙(见图14)应符合表11要求，超过最大值时应更换。
5.2.8 迷宫密封5.2.8.1 外观密封套外观检查应无损伤，进排气孔应畅通，密封片应无裂纹、卷曲或歪斜等损伤。
5.2.8.2 连接密封套与座孔的配合应紧密、无松动，连接螺栓应锁紧防松。
5.2.8.3水平剖分面检查水平剖分面应平整，接触严密，不错口。
5.2.8.4 径向和轴向间隙密封间隙(见图15)应符合表12规定。
5.2.8.5 间隙调整密封间隙的调整可用调整密封套背部垫片或修刮密封片的方法来达到规定值。
5.2.9 静叶承缸5.2.9.1 检查静叶承缸应无变形、裂纹。
5.2.9.2 各接合面应光洁、无锈蚀和损伤，各连接螺栓应无变形。
5.2.9.3 承缸背压板和螺栓应无松动和锈蚀。
5.2.10 可调静叶5.2.10.1 外观检查静叶片应无裂纹、锈蚀、损伤、变形等缺陷。
5.2.10.2 静叶密封圈、石墨轴承及静叶附件检查静叶密封圈应无老化、断裂等损伤，若发现应更换。
检查石墨轴承磨损情况，若发现有裂纹、破碎等缺陷应更换。
石墨轴承与静叶转轴的配合间隙应符合表13要求，若超过最大值，应更换密封轴承。
见SHS 02007—2004《AV系列主风机组维护检修规程》。
