广州地铁一、二号线信号系统LOW培训讲义
目录前言 (1)第一部分信号基础知识 (5)*广州地铁一、二号线信号系统基础知识 (5)第一节一、二号线信号系统简介 (5)第二节信号的基本概念 (6)第三节一、二号线信号系统的构成及功能 (6)*S I C A S联锁系统 (10)第一节 SICAS系统的基本设备 (10)第二节 SICAS联锁系统的功能描述 (10)第二部分L O W的相关操作 (29)第一章LOW的组成 (29)第一节基础窗口 (30)第二节主要窗口 (33)第三节对话窗口 (34)第二章LOW上对进路的操作 (35)第三章LOW上安全相关命令的操作 (37)第四章LOW上对联锁的操作 (39)第五章LOW上对轨道区段的操作 (41)第六章LOW上对道岔的操作 (45)第七章LOW上对信号机的操作 (48)第八章L O W上对车站的操作 (52)第九章LOW上防淹门的显示 (53)第一节功能描述 (53)第二节防淹门在LOW上的显示含义 (54)第十章LCP盘的操作 (56)第十一章 LOW常见故障及处理方法 (58)第一节 ATS系统故障分析及相应的行车组织 (58)第二节联锁设备常见故障及处理方法 (58)第十二章综合练习 (64)第一节练习题 (64)第二节练习题答案 (73)附表1：信号机颜色意义表 (78)附表2：与信号相关的英文缩写对照表 (79)第一部分信号基础知识第一章广州地铁一、二号线信号系统的基础知识第一节一、二号线信号系统简介广州地铁一、二号线信号系统按线路的规划，分为车辆段和正线两部分。
一号线车辆段采用6502电气集中联锁系统，二号线车辆段采用中国铁科院生产的微机联锁系统。
正线均采用德国西门子公司列车自动控制（ATC）信号系统。
广州地铁一号线从西朗至广州东站，全长18.48公里，包括1个运营控制中心、16个车站（其中有6个联锁站）和一个车辆段（或称车厂）。
正线列车最小运行间隔为120秒，运行的最高速度为80km/h，旅行速度为35 km/h。
地铁信号安全教育培训
一、培训目的为了提高地铁信号系统操作人员的安全意识和操作技能，确保地铁信号系统的安全稳定运行，特举办本次地铁信号安全教育培训。
通过本次培训，使参训人员充分认识到地铁信号安全的重要性，掌握地铁信号系统的基本操作规程和安全注意事项，提高应急处置能力，确保地铁运营安全。
二、培训对象本次培训对象为地铁信号系统操作人员、管理人员及相关部门人员。
三、培训内容1. 地铁信号系统概述（1）地铁信号系统的组成及功能（2）地铁信号系统的分类及特点（3）地铁信号系统的技术发展及趋势2. 地铁信号安全操作规程（1）信号设备操作规程（2）信号设备维护保养规程（3）信号设备故障处理规程3. 地铁信号安全注意事项（1）信号设备操作安全注意事项（2）信号设备维护保养安全注意事项（3）信号设备故障处理安全注意事项4. 地铁信号应急处置（1）应急处置原则（2）应急处置流程（3）应急处置注意事项5. 案例分析通过分析实际案例，使参训人员了解地铁信号安全的重要性，提高安全意识和操作技能。
四、培训方法1. 理论讲解由资深信号工程师或相关专家进行理论讲解，确保参训人员掌握地铁信号系统的基本知识。
2. 现场演示通过现场演示信号设备操作、维护保养及故障处理，使参训人员直观地了解操作过程。
3. 案例分析通过分析实际案例，使参训人员了解地铁信号安全的重要性，提高安全意识和操作技能。
4. 互动交流设置互动环节，让参训人员就培训内容进行提问和讨论，提高培训效果。
五、培训时间本次培训时间为2天，具体安排如下：第一天：地铁信号系统概述、地铁信号安全操作规程第二天：地铁信号安全注意事项、地铁信号应急处置、案例分析六、培训考核培训结束后，将对参训人员进行考核，考核形式包括笔试和实操考核。
考核合格者将获得培训合格证书。
七、培训纪律1. 参训人员应严格遵守培训纪律，按时参加培训，不得迟到、早退。
2. 参训人员应认真听讲，积极参与互动交流，做好笔记。
3. 参训人员应保持会场秩序，不得大声喧哗、随意走动。
城市轨道交通信号系统培训课件
的地方。
精
21
工频交流连续式的轨道电路
• 3、一送多受轨道电路 • 设有一个送电端，在每个分支轨道电路的另一端各设一受电端。各分
支受电端轨道继电器的前接点，串联在主轨道继电器电路之中。当任 一分支分路时，分支轨道继电器落下，其主轨道继电器也落下。使用 时将主轨道继电器的接点用在联锁电路中。在实际中应注意： • （1）、与到发线相衔接的道岔轨道电路的分支末端，应设受电端。 • （2）、所有列车进路上的道岔区段，其分支长度超过65 m时，在该 分支的末端应设受电端。 • （3）、一送多受轨道电路最多不应超过三个受电端。 • （4）、任一地点有车占用时，必须保证有一个受电端被分路。
精
38
50HZ微电子相敏轨道电路
二、电路基本原理
牵引电流 信号电流
RD1
R1
※
※
BG5-B
JNQ-B
RD2 50Hz RD2
GJZ220 GJF220
室外
室内
RD1 BZ-B
R2
※ ※
TXQ-B WXJ50
50Hz
JJZ110 JJF110
单轨条式50Hz相敏轨道电路精 原理图
工频交流连续式的轨道电路
• 五、钢轨绝缘节的设置
• 1、超限绝缘问题 • 3、两相邻死区段间隔，不得小于18m • 3. 死区及四区段之间或死区与相邻轨道电路间隔。
• 4、信号机处的绝缘节：应与信号机坐标相同，若达不到有：进站 、接车进路信号机处的绝缘可以设在信号机前方1m或后方1m处。 出站、发车进路信号机处，钢轨绝缘可以设在信号机前方1m或后方 6.5m的范围内。调车信号机处与进站一致，但设在到发线与出站一 致。
属和破坏绝缘的气体与导电尘埃；
地铁信号系统知识专业知识讲座

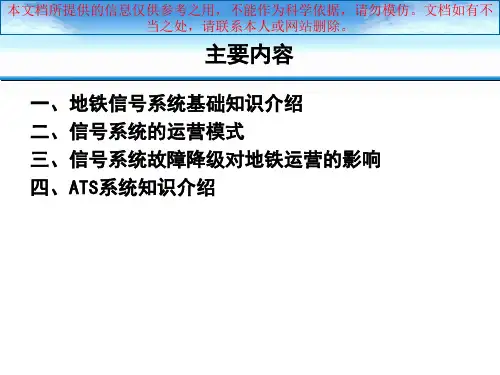

系统满足以下要求： 信号系统必须确保列车运行安全。 满足运营及行车组织的要求。 需严格按照预定的时刻表（运行图）组织列车运行。 在控制中心能对全线列车集中监控，自动/人工运 行调整。 实现列车自动驾驶或有超速防护的人工驾驶。 具有必要的降级/后备控制模式。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
（3）列车自动运行（ATO）子系统 列车在区间运行的自动控制及调整 控制列车按运行图规定的区间走行时分行车，自动实现对
列车的启动、加速、巡航、惰性、减速和停车的合理控制。 在正线车站、折返线和试车线自动实现列车的精确停车控
本文档请联系本人或网站删除。
基于准移动闭塞连续曲线速度控制方式示意图
准移动闭塞ATC系统： 固定闭塞又称分级速度控制方式或阶梯式速度控制模式。其特点是采用固
定划分区段的轨道电路，提供分级速度信息，实施台阶式的速度监督，使列车 由最高速度逐步降至零。列车超速时由设备自动实施最大常用制动或紧急制动。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
ATC系统构成示意图
计算机联锁 （CBI）子系统
列车自动防护 （ATP）子系统
ATC系统
列车自动监控 （ATS）子系统
列车自动运行 （ATO）子系统
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
按各信号设备所处地域、实现功能又可分为：控制中心ATS子系 统、车站及轨旁子系统、车载设备子系统。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
（3）列车自动运行（ATO）子系统 列车在区间运行的自动控制及调整 控制列车按运行图规定的区间走行时分行车，自动实现对
列车的启动、加速、巡航、惰性、减速和停车的合理控制。 在正线车站、折返线和试车线自动实现列车的精确停车控
本文档请联系本人或网站删除。
基于准移动闭塞连续曲线速度控制方式示意图
准移动闭塞ATC系统： 固定闭塞又称分级速度控制方式或阶梯式速度控制模式。其特点是采用固
定划分区段的轨道电路，提供分级速度信息，实施台阶式的速度监督，使列车 由最高速度逐步降至零。列车超速时由设备自动实施最大常用制动或紧急制动。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
ATC系统构成示意图
计算机联锁 （CBI）子系统
列车自动防护 （ATP）子系统
ATC系统
列车自动监控 （ATS）子系统
列车自动运行 （ATO）子系统
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
按各信号设备所处地域、实现功能又可分为：控制中心ATS子系 统、车站及轨旁子系统、车载设备子系统。
广州地铁信号系统基础知识培训
广州地铁信号系统基础知识培训广州地铁信号系统基础知识培训是一项重要的培训计划，其目的是让参与培训的人员了解广州地铁的信号系统，掌握其基础知识以及应对故障的方法和技能。
本文将从以下几个方面对广州地铁信号系统基础知识培训进行详细介绍。
一、广州地铁信号系统是什么？广州地铁信号系统是地铁列车运行的关键设备之一，用于控制列车的运行速度和安全。
广州地铁信号系统分为自动驾驶和半自动驾驶两种模式，自动驾驶模式下列车完全由信号系统控制，半自动驾驶模式下列车由司机和信号系统共同控制。
二、广州地铁信号系统有哪些基础知识？1. 信号点、信号机和联系线：信号点是指在轨道上进行控制和进路切换的位置，信号机是一种装置，用来指示列车前方是否安全或提醒列车的司机做出相应行动，联系线是一种用来传送信号信息的电缆。
2. 信号机种类：广州地铁信号机种类较多，主要有三色灯信号机、双黄灯信号机、接车信号机、进路信号机等。
不同的信号机在列车运行过程中发挥不同的作用，司机需要根据信号机的指示采取相应的行驶方式。
3. 列车运行的速度：广州地铁列车的运行速度由信号系统控制，司机需根据信号机的指示调整列车的速度。
信号机显示红色时，列车一般需要减速或停车。
4. 遇到故障的应对方法：在列车运行过程中，由于各种原因可能会出现信号机故障、通信故障等问题，为了保证运行的安全和顺畅，广州地铁信号系统采取了各种应对措施，如紧急停车、进路切换、人工驾驶等。
三、信号系统基础知识培训的重要性1. 可以提高工作人员的技能：参加广州地铁信号系统基础知识培训的工作人员可以掌握信号系统的基础知识和相关操作技能，更好地保障地铁列车的正常运营。
2. 可以提高工作效率：了解信号系统的基础知识可以提高工作人员对设备的认知程度，能够快速准确地排查设备故障并进行维修。
3. 可以更好地维护地铁设备：信号系统基础知识培训可以帮助工作人员了解设备的工作原理和习惯故障，及时进行检查和维护，能够有效提高设备寿命和可靠性。
广州地铁信号系统培训讲义
Page 6
广州地铁 Guangzhou Metro
- 车地通信信息更新率：每秒至少更新1次。 - ATP站台停车窗0.5m。 - ATO站台停车精度在 0.5m范围内时，正确率为99.9998%。 - ATO站台停车精度在0.3m范围内时，正确率为99.995%。 - 可用性指标： • ATC系统为：99.999% • ATC各计算机系统为：99.9998% • - 列车因信号系统的原因产生的非期望（不正常）紧急制动发生率
广州地铁 Guangzhou Metro
• - 传输频带、传输速度、调制解调方式及误码率等指标均 符合ITU-T标准。
• - 信号系统能满足线路初期、近期、远期编组运行的运营 能力要求，最小行车间隔109秒。信号系统正线追踪间隔 按列车90秒设计。正线折返时间应满足远期行车间隔的要 求，出入段线的能力与正线行车间隔相适应，并留有一定 的余量。
广州地铁 Guangzhou Metro
列车追踪 列车追踪是一个轨旁的安全功能。列车追踪负责安全计算线路可变
闭塞分区的ATP空闲状态。列车的位置报告是主要输入信息，与轨旁 ATP和轨旁空闲检测状态建立了通信通道。 以下原则是列车追踪功能设计的基础： • 该功能提供线路可变闭塞分区的安全空闲信息，作为移动授权计算的 基础。 • 建立了车对地通信的列车，用列车的位置进行追踪。 • 没有建立车对地通信的列车，用轨旁空闲检测进行追踪。 • 故障列车用轨旁空闲检测进行追踪。 • 该功能检查轨旁空闲检测和列车位置报告的一致性，一旦出现差异， 提供报警。 • 在列车追踪功能里考虑元件的联锁状态，比如道岔的位置、信号机的 显示。 • 对装备车和非装备车的识别是安全（vital）功能。此功能是移动闭塞 + 固定闭塞的混合运营的基础。
广州地铁 Guangzhou Metro
- 车地通信信息更新率：每秒至少更新1次。 - ATP站台停车窗0.5m。 - ATO站台停车精度在 0.5m范围内时，正确率为99.9998%。 - ATO站台停车精度在0.3m范围内时，正确率为99.995%。 - 可用性指标： • ATC系统为：99.999% • ATC各计算机系统为：99.9998% • - 列车因信号系统的原因产生的非期望（不正常）紧急制动发生率
广州地铁 Guangzhou Metro
• - 传输频带、传输速度、调制解调方式及误码率等指标均 符合ITU-T标准。
• - 信号系统能满足线路初期、近期、远期编组运行的运营 能力要求，最小行车间隔109秒。信号系统正线追踪间隔 按列车90秒设计。正线折返时间应满足远期行车间隔的要 求，出入段线的能力与正线行车间隔相适应，并留有一定 的余量。
广州地铁 Guangzhou Metro
列车追踪 列车追踪是一个轨旁的安全功能。列车追踪负责安全计算线路可变
闭塞分区的ATP空闲状态。列车的位置报告是主要输入信息，与轨旁 ATP和轨旁空闲检测状态建立了通信通道。 以下原则是列车追踪功能设计的基础： • 该功能提供线路可变闭塞分区的安全空闲信息，作为移动授权计算的 基础。 • 建立了车对地通信的列车，用列车的位置进行追踪。 • 没有建立车对地通信的列车，用轨旁空闲检测进行追踪。 • 故障列车用轨旁空闲检测进行追踪。 • 该功能检查轨旁空闲检测和列车位置报告的一致性，一旦出现差异， 提供报警。 • 在列车追踪功能里考虑元件的联锁状态，比如道岔的位置、信号机的 显示。 • 对装备车和非装备车的识别是安全（vital）功能。此功能是移动闭塞 + 固定闭塞的混合运营的基础。
地铁信号安全教育培训(2篇)

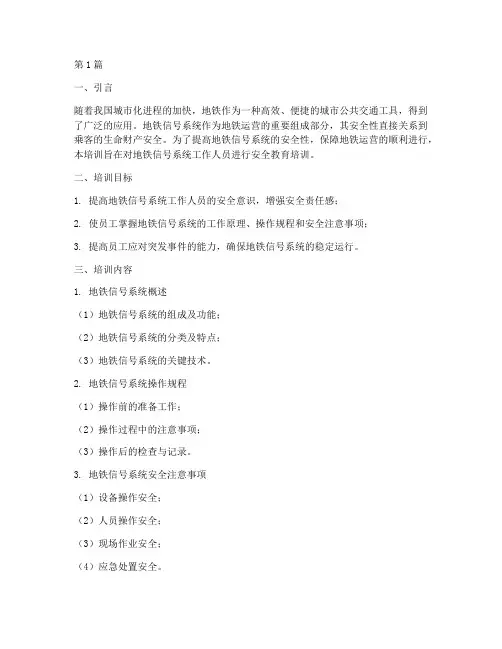

第1篇一、引言随着我国城市化进程的加快，地铁作为一种高效、便捷的城市公共交通工具，得到了广泛的应用。
