碳六(C6)防水防油剂的优势

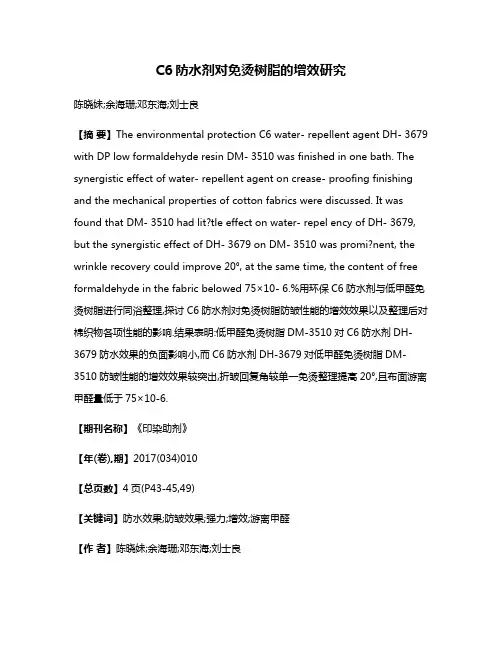

C6防水剂对免烫树脂的增效研究陈晓妹;余海珊;邓东海;刘士良【摘要】The environmental protection C6 water- repellent agent DH- 3679 with DP low formaldehyde resin DM- 3510 was finished in one bath. The synergistic effect of water- repellent agent on crease- proofing finishing and the mechanical properties of cotton fabrics were discussed. It was found that DM- 3510 had lit?tle effect on water- repel ency of DH- 3679, but the synergistic effect of DH- 3679 on DM- 3510 was promi?nent, the wrinkle recovery could improve 20°, at the same t ime, the content of free formaldehyde in the fabric belowed 75×10- 6.%用环保C6防水剂与低甲醛免烫树脂进行同浴整理,探讨C6防水剂对免烫树脂防皱性能的增效效果以及整理后对棉织物各项性能的影响.结果表明:低甲醛免烫树脂DM-3510对C6防水剂DH-3679防水效果的负面影响小,而C6防水剂DH-3679对低甲醛免烫树脂DM-3510防皱性能的增效效果较突出,折皱回复角较单一免烫整理提高20°,且布面游离甲醛量低于75×10-6.【期刊名称】《印染助剂》【年(卷),期】2017(034)010【总页数】4页(P43-45,49)【关键词】防水效果;防皱效果;强力;增效;游离甲醛【作者】陈晓妹;余海珊;邓东海;刘士良【作者单位】广东德美精细化工股份有限公司,广东佛山 528305;广东德美精细化工股份有限公司,广东佛山 528305;广东德美精细化工股份有限公司,广东佛山528305;广东德美精细化工股份有限公司,广东佛山 528305【正文语种】中文【中图分类】TQ610.4;TS195.2随着人们生活质量的提高，集多功能于一体的面料越来越受到大众的追捧，越来越多的服装、装饰及产业用纺织品不仅要具备防水、防油、防污功能，还需赋予其免烫、洗可穿等性能［1-2］。

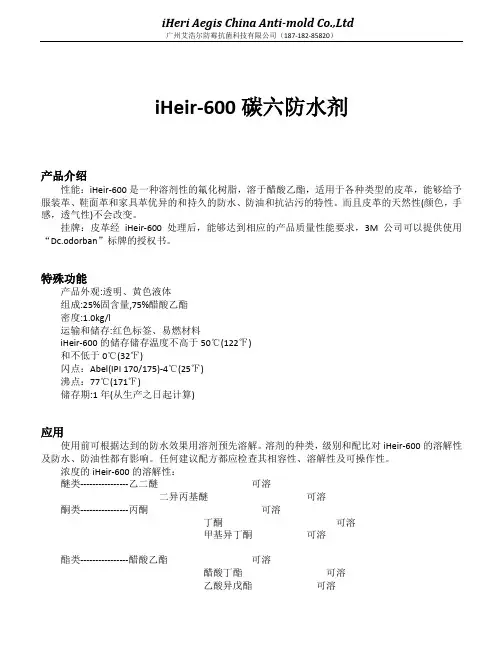

iHeir-600碳六防水剂产品介绍性能：iHeir-600是一种溶剂性的氟化树脂，溶于醋酸乙酯，适用于各种类型的皮革，能够给予服装革、鞋面革和家具革优异的和持久的防水、防油和抗沾污的特性。

而且皮革的天然性(颜色，手感，透气性)不会改变。

挂牌：皮革经iHeir-600处理后，能够达到相应的产品质量性能要求，3M公司可以提供使用“Dc.odorban”标牌的授权书。

特殊功能产品外观:透明、黄色液体组成:25%固含量,75%醋酸乙酯密度:1.0kg/l运输和储存:红色标签、易燃材料iHeir-600的储存储存温度不高于50℃(122℉)和不低于0℃(32℉)闪点：Abel(IPI 170/175)-4℃(25℉)沸点：77℃(171℉)储存期:1年(从生产之日起计算)应用使用前可根据达到的防水效果用溶剂预先溶解。

溶剂的种类，级别和配比对iHeir-600的溶解性及防水、防油性都有影响。

任何建议配方都应检查其相容性、溶解性及可操作性。

浓度的iHeir-600的溶解性：醚类----------------乙二醚可溶二异丙基醚可溶酮类----------------丙酮可溶丁酮可溶甲基异丁酮可溶酯类----------------醋酸乙酯可溶醋酸丁酯可溶乙酸异戊酯可溶烷烃类--------------庚烷不可溶异链烷烃不可溶芳香族类------------甲苯可溶乙醇----------------异丙醇不可溶甲氧基丙醇可溶混合溶剂------------50/50庚烷/异丙醇可溶80/20庚烷/醋酸丁酯可溶80/20庚烷/醋酸乙酯可溶90/10异丙醇/醋酸丁酯可溶通常喷涂器具都可使用。

喷涂器具应配备抽风装置。

均匀喷涂可保证化料的均匀分布。

喷2个交叉，稀释后的iHeir-600用量约为10-12克/平方英呎。

某些染料对一些溶剂较敏感，可能产生轻微的颜色变化。

干燥条件: 常温干燥或烘房干燥。

安全/卫生避免接触皮肤、眼睛和长时间地呼吸它的蒸汽或颗粒。

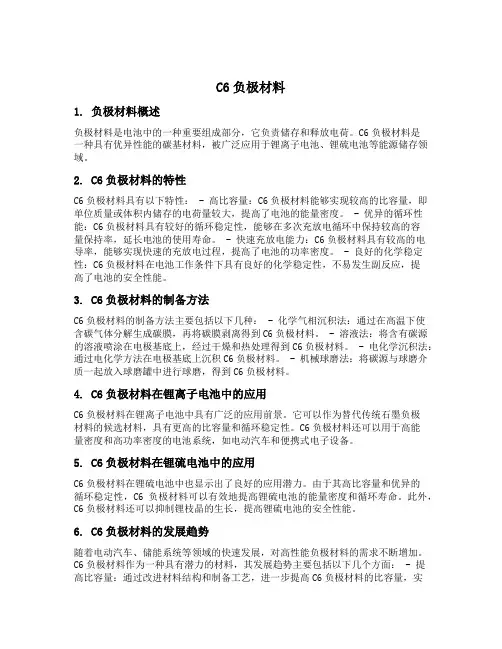

C6负极材料1. 负极材料概述负极材料是电池中的一种重要组成部分，它负责储存和释放电荷。

C6负极材料是一种具有优异性能的碳基材料，被广泛应用于锂离子电池、锂硫电池等能源储存领域。

2. C6负极材料的特性C6负极材料具有以下特性： - 高比容量：C6负极材料能够实现较高的比容量，即单位质量或体积内储存的电荷量较大，提高了电池的能量密度。

- 优异的循环性能：C6负极材料具有较好的循环稳定性，能够在多次充放电循环中保持较高的容量保持率，延长电池的使用寿命。

- 快速充放电能力：C6负极材料具有较高的电导率，能够实现快速的充放电过程，提高了电池的功率密度。

- 良好的化学稳定性：C6负极材料在电池工作条件下具有良好的化学稳定性，不易发生副反应，提高了电池的安全性能。

3. C6负极材料的制备方法C6负极材料的制备方法主要包括以下几种： - 化学气相沉积法：通过在高温下使含碳气体分解生成碳膜，再将碳膜剥离得到C6负极材料。

- 溶液法：将含有碳源的溶液喷涂在电极基底上，经过干燥和热处理得到C6负极材料。

- 电化学沉积法：通过电化学方法在电极基底上沉积C6负极材料。

- 机械球磨法：将碳源与球磨介质一起放入球磨罐中进行球磨，得到C6负极材料。

4. C6负极材料在锂离子电池中的应用C6负极材料在锂离子电池中具有广泛的应用前景。

它可以作为替代传统石墨负极材料的候选材料，具有更高的比容量和循环稳定性。

C6负极材料还可以用于高能量密度和高功率密度的电池系统，如电动汽车和便携式电子设备。

5. C6负极材料在锂硫电池中的应用C6负极材料在锂硫电池中也显示出了良好的应用潜力。

由于其高比容量和优异的循环稳定性，C6负极材料可以有效地提高锂硫电池的能量密度和循环寿命。

此外，C6负极材料还可以抑制锂枝晶的生长，提高锂硫电池的安全性能。

6. C6负极材料的发展趋势随着电动汽车、储能系统等领域的快速发展，对高性能负极材料的需求不断增加。

c6防水剂的成分
C6防水剂是一种常见的防水剂，它的主要成分包括氟碳聚合物、有机硅、聚氨酯等。

这些成分都具有不同的特性和优点，使得C6防水剂在防水领域中具有广泛的应用。

氟碳聚合物是C6防水剂的主要成分之一。

它具有优异的耐水性和耐油性，能够有效地防止水和油渗透到物品表面。

此外，氟碳聚合物还具有优异的耐磨性和耐高温性能，能够在恶劣的环境下保持防水效果。

有机硅是C6防水剂的另一种重要成分。

它具有优异的耐候性和耐化学性能，能够有效地抵抗紫外线、酸碱等外界因素的侵蚀。

此外，有机硅还具有优异的透气性和柔软性，能够使物品表面保持自然的触感和外观。

聚氨酯是C6防水剂的另一种重要成分。

它具有优异的耐磨性和耐撕裂性能，能够有效地防止物品表面被刮伤或撕裂。

此外，聚氨酯还具有优异的耐水性和耐化学性能，能够在潮湿和酸碱环境下保持防水效果。

C6防水剂的成分包括氟碳聚合物、有机硅、聚氨酯等。

这些成分都具有不同的特性和优点，能够在不同的环境下保持防水效果。

因此，C6防水剂在户外装备、服装、鞋子等领域中得到了广泛的应用。

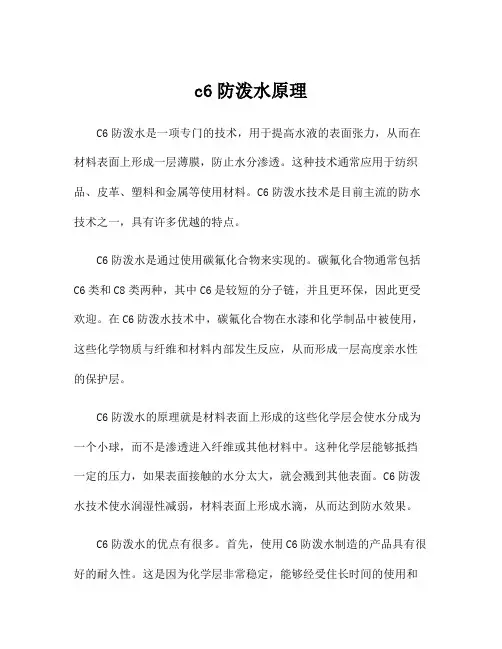

c6防泼水原理C6防泼水是一项专门的技术，用于提高水液的表面张力，从而在材料表面上形成一层薄膜，防止水分渗透。

这种技术通常应用于纺织品、皮革、塑料和金属等使用材料。

C6防泼水技术是目前主流的防水技术之一，具有许多优越的特点。

C6防泼水是通过使用碳氟化合物来实现的。

碳氟化合物通常包括C6类和C8类两种，其中C6是较短的分子链，并且更环保，因此更受欢迎。

在C6防泼水技术中，碳氟化合物在水漆和化学制品中被使用，这些化学物质与纤维和材料内部发生反应，从而形成一层高度亲水性的保护层。

C6防泼水的原理就是材料表面上形成的这些化学层会使水分成为一个小球，而不是渗透进入纤维或其他材料中。

这种化学层能够抵挡一定的压力，如果表面接触的水分太大，就会溅到其他表面。

C6防泼水技术使水润湿性减弱，材料表面上形成水滴，从而达到防水效果。

C6防泼水的优点有很多。

首先，使用C6防泼水制造的产品具有很好的耐久性。

这是因为化学层非常稳定，能够经受住长时间的使用和洗涤。

此外，C6防泼水对环境影响非常小，它不会释放危险的化学物质，也不会对健康造成负面影响。

在纺织品中，C6防泼水技术被广泛运用。

相比其他防水处理，C6防泼水处理最受欢迎的原因之一是它对面料柔软度和舒适度的影响非常小。

许多防水处理会使面料僵硬和不透气，但C6防泼水处理不会对面料的质地和透气性产生太大影响。

当然，C6防泼水也有一些局限性和缺点。

碳氟化合物不仅有环保问题，而且还能扩散到环境中，影响自然生态平衡。

对碳氟化合物进行了更深入的研究，发现其具有化学毒性，对人类和动物健康造成潜在威胁。

因此，人们必须注意C6防泼水的使用和处理。

总之，C6防泼水技术是一种可行的技术，能够提供很好的防水效果，而不会对材料的质地和透气性产生太大影响。

但如果过度使用，就会对环境和人类健康产生负面影响，所以我们应该谨慎地使用和处理。

C6防水剂代替C8防水剂的可行性分析对比染化在线含氟防水剂的防水机理目前，纺织品的防水剂市场主流产品是C8与C6防水剂，均属碳氟化合物类防水剂。

此类防水剂防水性能的强弱主要取决于其碳链的长短（也就是氟化物含量），嵌入到碳链...1. 含氟防水剂的防水机理目前，纺织品的防水剂市场主流产品是C8与C6防水剂，均属碳氟化合物类防水剂。

此类防水剂防水性能的强弱主要取决于其碳链的长短（也就是氟化物含量），嵌入到碳链上的氟元素越多，碳链就越长，碳链越长，分子与分子间的稳定性就会加强，稳定性变强了，抵御外界水渍油渍的能力也就增强了。

故而8碳的防水剂比6碳的防水剂效果要好。

2. C8防水剂与环境的冲突虽然C8防水剂的防水效果好，但其在生产过程中，会产生PFOS①（全氟辛烷磺酰基化合物）与PFOA②（全氟辛酸铵）。

PFOS对环境和人体具有多种危害，难以降解；PFOA也是类似于PFOS的物质，相比PFOS而言，PFOA 的半衰期要稍短，但也具有比PFOS稍小的各种生物毒性。

在环保压力下与可持续发展趋势中，世界各国已经出台了限制纺织品PFOS和PFOA的法规。

C8防水剂已经到了退出历史舞台的边缘。

3. C6防水剂替代C8防水剂的趋势相对于C8防水剂中PFOA和PFOS的严重超标，C6防水剂中PFOA、PFOS 含量无法被检测到，远低于2015最新版OEKO-TEX Standard 100③的1µg/㎡的检由上表可知，在同等用量下，C6防水剂F-811的防水防油效果接近C8防水剂F-371，差距不大。

C6防水剂完全可以替代C8防水剂。

4. C6防水剂推荐C6防水剂比如FUNCTEX（菲克斯）F-811，其有效成分含量≥30%，具有优异的防水防油及易去污性能，耐30次以上洗涤性，同时符合OEKO-TEX Standard 100最新法规要求；符合GB18401-2010三大类标准。

处理后的织物具备较大接触角，使水滴易滚落，不易沾在服装表面。

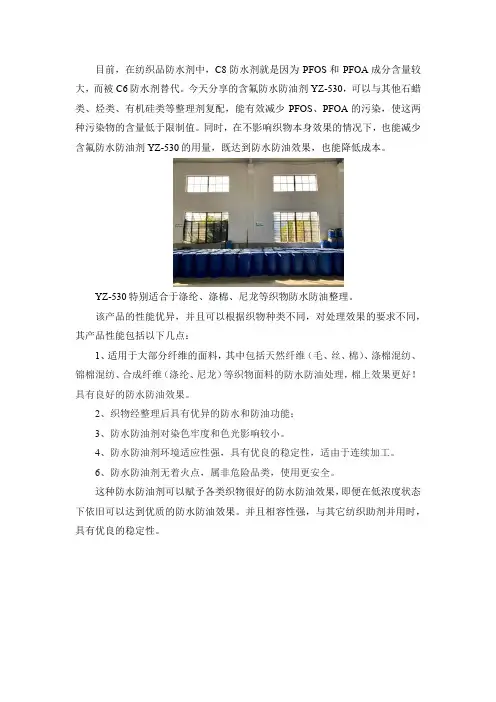

目前，在纺织品防水剂中，C8防水剂就是因为PFOS和PFOA成分含量较大，而被C6防水剂替代。

今天分享的含氟防水防油剂YZ-530，可以与其他石蜡类、烃类、有机硅类等整理剂复配，能有效减少PFOS、PFOA的污染，使这两种污染物的含量低于限制值。

同时，在不影响织物本身效果的情况下，也能减少含氟防水防油剂YZ-530的用量，既达到防水防油效果，也能降低成本。

YZ-530特别适合于涤纶、涤棉、尼龙等织物防水防油整理。

该产品的性能优异，并且可以根据织物种类不同，对处理效果的要求不同，其产品性能包括以下几点：
1、适用于大部分纤维的面料，其中包括天然纤维（毛、丝、棉）、涤棉混纺、锦棉混纺、合成纤维（涤纶、尼龙）等织物面料的防水防油处理，棉上效果更好！具有良好的防水防油效果。

2、织物经整理后具有优异的防水和防油功能；
3、防水防油剂对染色牢度和色光影响较小。

4、防水防油剂环境适应性强，具有优良的稳定性，适由于连续加工。

6、防水防油剂无着火点，属非危险品类，使用更安全。

这种防水防油剂可以赋予各类织物很好的防水防油效果，即便在低浓度状态下依旧可以达到优质的防水防油效果。

并且相容性强，与其它纺织助剂并用时，具有优良的稳定性。

本品具有氟素独特的防水防油性能外，还有诸多优点，是含氟防水防油剂的新一代产品，如有需求可以向专业厂商进行咨询。

杭州一洲纺织助剂有限公司位于杭州市拱墅区，是由始创于2002年的杭州一洲纺织助剂厂改制成立的。

公司为纺织和皮革工业提供性能卓越的化学品和系统的解决方案，经过十多年的稳步发展，公司在湖州拥有20余亩现代化厂房和化工生产设备，已成为一家集研发、生产、销售、服务为一体的综合性化工企业。

PFOA替代品的开发及应用进展舒豫鹏【摘要】回顾了PFOA替代品开发的政策背景,综述了近年来国内外PFOA替代品的开发和应用进展,并对我国PFOA替代品相关产业的发展提出了建议.【期刊名称】《有机氟工业》【年(卷),期】2016(000)002【总页数】6页(P28-32,38)【关键词】PFOA;替代品;开发;应用;进展【作者】舒豫鹏【作者单位】上海三爱富戈尔氟材料有限公司,上海200241【正文语种】中文在众多的表面活性剂中，含氟表面活性剂由于具有优越的性能，被广泛用作机械润滑剂、织物整理剂、表面改性剂、泡沫灭火剂、消泡剂、脱模剂、防雾剂、助焊剂、抗静电剂，以及医药制品、化妆品、电子产品的生产和化学镀膜等领域[1]。

其中全氟辛酸(Perfluorooctanoic Acid，简称PFOA)及其盐类(如铵盐、钠盐)又是含氟表面活性剂中应用最为广泛的品种。

PFOA的分子式为CF3(CF2)6COOH，由于氟元素的强电负性(3.98)和较小的原子共价半径(0.64Å)，PFOA氟碳直链结构中的C-F键比较短(1.35Å)、键能比较大(486 kJ/mol)。

另外由于氟原子强大的吸电子能力，使PFOA分子中的C-C键键能增强(360 kJ/mol)[2]，同时氟原子在碳链周围紧密排列，对C-C键起到保护和屏蔽作用，这使得整个PFOA分子具有刚性结构和很低的表面能，因此具有很高的热稳定性、化学稳定性和表面活性。

PFOA除了可以作为一般氟碳表面活性剂使用之外，它还是用量仅次于全氟辛烷磺酸盐(Perfluorooctane Sulfonate，简称PFOS)的憎水憎油抗污多功能整理剂。

PFOA的另一项重要用途是作为含氟功能性高分子材料制造中的助剂。

以PFOA的盐类为乳化剂通过乳液聚合生产的含氟功能性高分子材料除了被大量应用于纺织(如服装)和厨房用品(如不黏材料)等民用消费品之外，还广泛应用于航空航天、电线电缆、建筑建材、机械设备、石油化工、涂料、汽车、军事、医疗、消防等诸多领域，是现代科学技术和生产生活中一种非常重要的高分子材料。

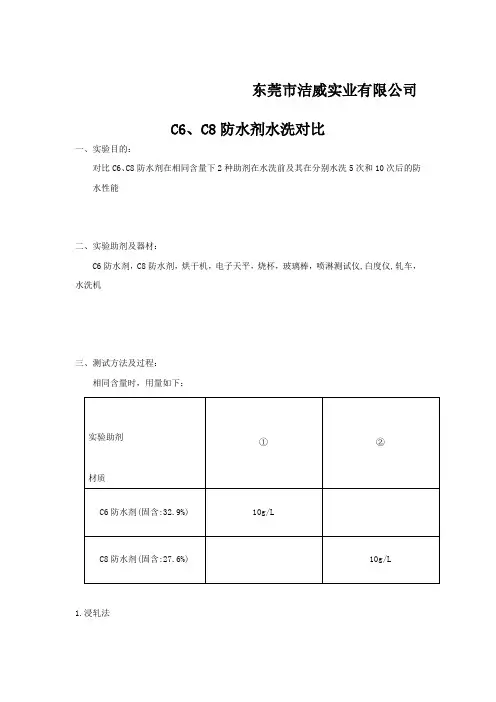

东莞市洁威实业有限公司
C6、C8防水剂水洗对比
一、实验目的：
对比C6、C8防水剂在相同含量下2种助剂在水洗前及其在分别水洗5次和10次后的防水性能
二、实验助剂及器材：
C6防水剂，C8防水剂，烘干机，电子天平，烧杯，玻璃棒，喷淋测试仪,白度仪,轧车，水洗机
三、测试方法及过程：
相同含量时，用量如下：
1.浸轧法
工艺：一浸一轧→110℃烘干3分钟→冷却后测试
将八块经防水处理的纤维布标记好进行白度测试和喷淋测试,并将实验结果记录；
2.水洗色牢度
测试完后进行水洗，再分别测试其在5次和10次时的防水性能
1.将2块已经经防水处理的多纤维布称重
2.调配浓度为5g/L的标准皂洗液溶液1L
3.按照1:50的浴比，移取布料物重的50倍的标准皂洗液
4.将布料以及皂洗液倒入容器中，放入水洗机中，40℃水洗30分钟
5.待水洗结束后，将多纤维布进行喷淋测试
3.拒水级别测试
拒水性能测试按3 M-Ⅱ-1988方法进行。

将异丙醇和水以不同比例混合见表, 配置标准测试液体系。

从低级数试剂开始, 取液滴在待测样布布面上, 若内10 s不润湿则为通过, 至不通过为止。

取最后通过级别为产品拒水级别。

四、实验结果：
1.水洗前防水性能
2.水洗5次后防水性能
4.水洗前拒水级别
五、实验结论：
水洗前C8的防水性能较优于C6，但在水洗10次后,C6的防水性能明显优于C8；在拒水级别测试中，C6的防水级别无论在水洗前，还是水洗后都要优于C8.
以上资料仅供参考，谢谢观看。

无氟防水剂，2015全球普及的环保防水剂资料来源：广州庄杰化工有限公司关键词：C8防水剂、C6防水剂、C4防水剂、无氟防水剂雨伞、雨衣、帐篷的防水时常见到，防水剂你知道是什么吗？无氟防水剂跟防水剂概念又有何不同呢？防水剂按碳链的结构可分为C8防水剂、C6防水剂、C4防水剂，统称为氟系防水剂。

C8防水剂效果卓越，价格实惠，早年前已被各大纺织、皮革行业投入使用，但是C8防水剂中含有PFOA（全氟辛酸及盐）、PFOS（全氟辛烷磺酰基化合物）和APEO（烷基酚聚氧乙烯醚）。

PFOA、PFOS和APEO目前在环境中很难被降解，有生物累积性和多种毒性，具备持久性有机污染物的共同特性，被认为是21世纪重点研究的新型持久性环境污染物，其来源主要是氟系防水防油剂。

而C6防水剂的主要成份为PFHS(全氟已烷磺酰化合物或磺酸盐)，是替代含PFOA和PFOS的C8防水剂的最理想的产品，对于纺织行业来说，PFOA、PFOS 的主要来源就是氟系防水防油剂。

因此，欧盟于2006年发布的法令中规定：出口欧盟的纺织品中，PFOS、PFOA的含量必须小于1ug/㎡；而当时市场上的C8防水剂很难达到要求，而C6防水剂中的PFOS、PFOA 含量小于规定数值，一般难以被检测到，故从此代替C8防水剂被大量投入使用，但就效果和价格而言，C6防水剂价格高，效果却难以企及C8防水剂。

随着全球环境保护越来越受重视，美国环境保护局明文规定，到2015年，全球将禁止使用含有PFOA、PFOS的C8、C6防水剂，将大力推荐C4防水剂和无氟防水剂，2015年，无氟防水剂将在纺织行业普及使用。

什么是无氟防水剂？ZJ-XR88无氟防水剂完全不含APEO、不含PFOA、不含PFOS，是一只很好的有机氟防水剂的替代品。

无氟防水剂优势：可以单独作防水剂使用，防水效果100分；价格实惠：与现在C8氟系防水剂相当，比C6氟系防水剂价格低廉；同时具有拒水、耐水洗效果：可做防水剂增效剂，三防整理增效剂：与所有氟系三防产品同浴使用，能明显提升初始拒水效果和耐洗性，且助剂使用综合成本大大降低，是目前市场上最优异的三防整理的增强助剂实践证明：用量在40~50g/l效果最佳；特别适合化纤等合成纤维的防泼水整理；具有防虹吸、耐静水压和防透浆等效果，可用于鞋材防虹吸整理，绝对环保；也可有效遏制织物涂层整理“脱胶”现象；无论单独使用或者用于防水剂增效剂，都具有很好的耐水洗效果，不同于三防产品同浴使用的交联剂；无氟防水剂发展趋势：2015年全球将禁止使用C8、C6防水剂，无氟防水剂将取而代之，成为全球纺织行业最受瞩目的防水剂产品，做到不含任何PFOA、PFOS和APEO，防水效果卓越，耐水洗。

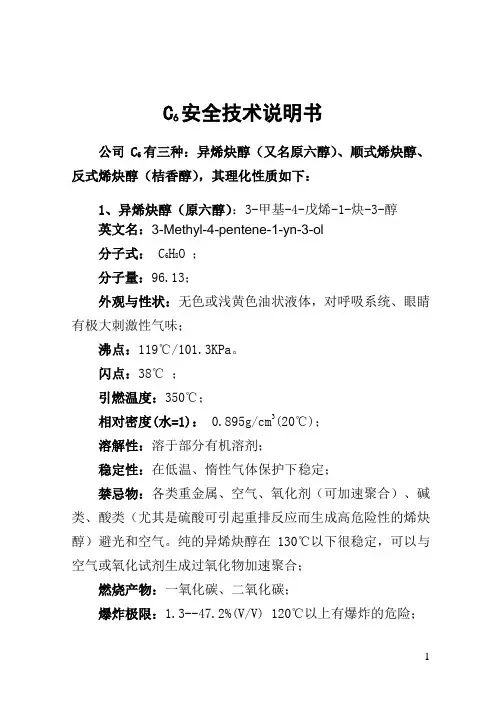

C6安全技术说明书公司C6有三种：异烯炔醇（又名原六醇）、顺式烯炔醇、反式烯炔醇（桔香醇），其理化性质如下：1、异烯炔醇（原六醇）：3-甲基-4-戊烯-1-炔-3-醇英文名：3-Methyl-4-pentene-1-yn-3-ol分子式： C6H8O ；分子量：96.13；外观与性状：无色或浅黄色油状液体，对呼吸系统、眼睛有极大刺激性气味；沸点：119℃/101.3KPa。

闪点：38℃；引燃温度：350℃；相对密度(水=1)： 0.895g/cm3(20℃)；溶解性：溶于部分有机溶剂；稳定性：在低温、惰性气体保护下稳定；禁忌物：各类重金属、空气、氧化剂（可加速聚合）、碱类、酸类（尤其是硫酸可引起重排反应而生成高危险性的烯炔醇）避光和空气。

纯的异烯炔醇在130℃以下很稳定，可以与空气或氧化试剂生成过氧化物加速聚合；燃烧产物：一氧化碳、二氧化碳；爆炸极限：1.3--47.2%(V/V) 120℃以上有爆炸的危险；1贮存方法：避光、充氮保护，加阻聚剂氢醌，低于40℃贮放。

2、顺式烯炔醇：(Z)-3-甲基-2-戊烯-4-炔-1-醇英文名：(Z)-3-Methyl-2-pentene-4-yn-1-ol分子式： C6H8O；分子量：96.13；外观与性状：无色或浅黄色油状液体，对呼吸系统、眼睛有极大刺激性气味；沸点：65℃/1999Pa ；闪点：58℃；引燃温度：275℃；相对密度(水=1)： 0.925g/cm3(20℃)；溶解性：溶于部分有机溶剂；稳定性：不稳定，封管内加热至120℃以上会发生爆炸；禁忌物：各类重金属、强氧化剂、酸类、碱类、钯炭。

90℃以上有聚合剧烈爆炸的危险，如果有酸、碱存在，不到90℃就会有聚合剧烈爆炸的危险。

可以与空气或氧化试剂生成过氧化物加速聚合。

物料长时间受热发生聚合反应，聚合放出的热量累积到355℃后引发物料发生分解反应，放出大量气体和热量导致爆炸；燃烧产物：一氧化碳、二氧化碳；贮存方法：避光、充氮保护，加阻聚剂氢醌，低于40℃贮2放。

防水防油剂就是我们通常所说的三防整理剂。

随着人们生活水平的提高，人们对于纺织品提出了更多功能性要求，不但要求纺织品要有防水防油防污的特点，还要求保持纺织品原有柔软手感、透湿、透气等性能。

若整理后织物的临界表面张力降得更低，使织物既不能被水润湿也不能被常用的油类（如食用油、机油等）润湿，则称为拒水拒油整理。

防水防油剂YZ-530适合于涤纶、涤棉、尼龙等织物防水防油整理，还具有以下优点。

1、环保：不含APEO，不含PFOS，不含PFOA（不含PFOA定义为其含量低于检测极限值）；
2、本品处理的织物耐水洗、耐干洗；
3、织物在保持其天然手感、外观和透气性的同时被赋予了防护功能；
4、可通过喷淋、发泡、刮涂、湿润辊、浸轧、吸尽法等方式进行应用；
5、符合安全法规：无有毒物、不含禁止制造的物质、不含特殊监管的物质、不含重金属；
6、产品为不可燃的水基乳液，没有闪点，不含挥发性有机溶剂。

产品采用浸渍、浸轧或者涂覆的方式，在织物上施加一种具有特殊分子结构的整理剂，它以物理、化学或物理物理化学的方式与纤维结合，改变纤维表面层的组成，是织物的临界表面张力降低至不能被水润湿，这种整理工艺称为防水整理。

杭州一洲纺织助剂有限公司位于杭州市拱墅区，是由始创于2002年的杭州一洲纺织助剂厂改制成立的。

公司为纺织和皮革工业提供性能好的化学品和系统的解决方案，经过十多年的稳步发展，公司在湖州拥有20余亩现代化厂房和先进的化工生产设备，已成为一家集研发、生产、销售、服务为一体的综合性化工企业。

6碳聚醚单体合成减水剂配方减水剂是一种广泛应用于建筑工程中的化学添加剂，可以减少混凝土中的水分含量，提高混凝土的强度和耐久性。

6碳聚醚单体是一种常用的减水剂配方，本文将介绍减水剂配方的制备方法和其在建筑工程中的应用。

一、减水剂配方的制备方法6碳聚醚单体是一种常用的减水剂单体，它可以通过以下步骤进行合成：1. 配制溶剂：将适量的有机溶剂（如甲苯、二甲苯等）加入反应容器中，并加热至适宜的温度。

2. 加入单体：将6碳聚醚单体逐渐加入到反应容器中，并搅拌均匀。

3. 加入催化剂：在反应过程中适时加入催化剂，促使单体发生聚合反应。

4. 反应时间：根据需要控制反应时间，一般在数小时至数十小时之间。

5. 过滤和干燥：将反应液过滤去除杂质，然后对产物进行干燥处理，得到6碳聚醚单体。

二、减水剂的应用减水剂可以在混凝土中起到以下作用：1. 减少水灰比：减水剂可以减少混凝土中的水分含量，降低水灰比，提高混凝土的强度。

2. 提高混凝土的流动性：减水剂可以改善混凝土的流动性，使其更易于施工和浇筑。

3. 延缓凝结时间：减水剂可以延缓混凝土的凝结时间，使得施工过程更加灵活，减少混凝土的开裂。

4. 提高混凝土的耐久性：减水剂可以减少混凝土中的孔隙和微裂纹，提高混凝土的耐久性。

减水剂在建筑工程中的应用非常广泛，主要用于以下几个方面：1. 桥梁和隧道工程：减水剂可以提高混凝土的抗渗性和耐久性，保证桥梁和隧道的安全和可靠。

2. 高层建筑：减水剂可以提高混凝土的流动性，使得施工更加方便快捷，同时也能提高混凝土的强度和耐久性。

3. 水利工程：减水剂可以降低混凝土中的水分含量，提高混凝土的抗渗性和耐久性，确保水利工程的安全和稳定。

4. 基础工程：减水剂可以改善混凝土的流动性，减少混凝土的开裂，提高基础工程的稳定性和耐久性。

6碳聚醚单体是一种常用的减水剂配方，通过合理的制备方法可以得到高质量的减水剂。

减水剂在建筑工程中具有重要的应用价值，可以提高混凝土的强度、耐久性和施工效率。

c8和c6防水剂成分全文共四篇示例，供读者参考第一篇示例：防水剂是一种广泛应用于各种材料上，以增强其防水性能的化学品。

在市场上，我们常见到的防水剂主要包括c8和c6两种。

这两种防水剂成分及其功能各有不同，下面我们来详细了解一下。

首先，我们来看看c8防水剂的成分。

c8防水剂的主要成分是辛基硅油，也就是辛基硅烷。

辛基硅油是一种具有良好防水性能和化学稳定性的有机硅化合物，在许多领域都有着广泛应用。

它的分子结构中含有长链烷基基团，具有较强的疏水性，可以有效地阻止水分渗透到被涂覆的材料中。

此外，辛基硅油还具有优异的耐高温性能，不易受到热量的影响而导致失效。

c8防水剂的另一个重要成分是氟碳聚合物，也就是所谓的氟素。

氟素具有极强的疏水性，可以形成紧密的水珠结构，将水分击退，从而有效防止水分渗透到被涂覆的表面。

氟素具有优异的耐候性和耐化学性，不易受到自然环境和化学物质的侵蚀，可以长期保持材料的防水性能。

另外，c8防水剂还可能含有一些辅助成分，如溶剂、稀释剂、增塑剂等。

这些辅助成分主要是为了调节防水剂的粘度和流动性，以保证其在施工过程中能够均匀涂覆在被保护材料表面上。

此外，一些特殊功能的c8防水剂还可能添加有抗菌、防霉、防蚀等成分，以增强其防水性能的同时，还能起到一定的保护作用。

而c6防水剂则是相对于c8防水剂而言的一种新型防水剂，其主要成分是己基硅油。

与c8防水剂相比，c6防水剂在结构上具有更短的烷基链，因此在疏水性能和耐候性方面略逊于c8防水剂。

但是，由于己基硅油分子结构更为简洁，更容易与被涂覆的材料表面发生化学反应，形成更牢固的防水层，因此在一些特殊应用领域中更为优越。

c6防水剂的另一个特点是其在生产和使用过程中相对环保，因为其分子结构中所含的碳元素较少，更容易降解和无毒无害。

在当今环保意识日益增强的社会背景下，c6防水剂的应用前景愈发广阔。

总的来说，c8和c6防水剂在成分和性能上各有优劣，适用于不同的应用场景。

含氟表面活性剂是特种表面活性剂中最重要的品种,有很多碳氢表面活性剂不可替代的用途。

含氟表面活性剂主要以全氟烷基或全氟烯基或部份氟化了的烷基等作为疏水基部分,然后再按需要引入适当的连接基及亲水基团,根据亲水基团性质的不同分别制得阴离子型、阳离子型、非离子型及两性型等不同系列的含氟表面活性剂产品。

1 含氟表面活性剂的特性含氟表面活性剂的独特性能常被概括为“三高”、“两憎”,即高表面活性、高耐热稳定性及高化学稳定性;它的含氟烃基既憎水又憎油。

含氟表面活性剂其水溶液的最低表面张力可达到20ｍＮ/ｍ以下,甚至到15ｍＮ/ｍ左右。

一般碳氢链的表面活性剂的应用浓度需在0 1%～1%之间,此时水溶液的表面张力只能降到30～35ｍＮ/ｍ,而碳氟链表面活性剂的用量在0、005%～0、1%时,就能使水溶液的表面张力降至20ｍＮ/ｍ以下。

含氟表面活性剂如此突出的高表面活性以致其水溶液可在烃油表面铺展。

含氟表面活性剂有很高的耐热性,如固态的全氟烷基磺酸钾,加热到420℃以上才开始分解,因而可在300℃以上的温度下使用。

含氟表面活性剂有很高的化学稳定性,它可抵抗强氧化剂、强酸和强碱的作用,而且在这种溶液中仍能保持良好的表面活性。

若将其制成油溶性表面活性剂还可降低有机溶剂的表面张力。

研究表明,含氟表面活性剂的高表面活性是由于其分子间的范德华引力小造成的,活性剂分子从水溶液中移至溶液表面所需的张力小,导致了活性剂分子在溶液表面大量的聚集,形成强烈的表面吸附,而这类化合物不仅对水的亲和力小,而且对碳氢化合物的亲和力也较小,因此形成了既憎水又憎油的特性,但它对油/水界面的界面张力作用能力不强,如将含氟表面活性剂与碳氢表面活性剂复配使用,利用含氟表面活性剂能选择性地吸附在水的表面,使表面张力降低;而碳氢表面活性剂能吸附在油/水界面上,使界面张力降低,这样就必定会提高水溶液的润湿性能。

2 含氟表面活性剂的应用鉴于含氟表面活性剂具有的特性,它的应用性很强。

六甲基二硅氮烷用途
六甲基二硅氮烷（D6），又称六甲基硅氮化物，是一种具有良好
的抗氧化性、抗热性和抗腐蚀性的重要有机化合物，其分子式为
C6H14N2Si2。

由于其具有优异的功能性，因此被广泛用于各种应用领域。

一、用途
1、高温润滑油
六甲基二硅氮烷可以与润滑油配合，降低润滑油的挥发性、减少氧化、热稳定性高、润滑性能优良和使用寿命长等特点。

2、润滑油添加剂
六甲基二硅氮烷可以作为润滑油添加剂，在润滑油中混入，可以增加润滑油的抗氧化能力，有效抑制氧化剂的形成，提高润滑油的寿命；
3、汽油添加剂
六甲基二硅氮烷可以作为汽油的添加剂，可以提高汽油的热稳定性，有效防止汽油的氧化，提高汽油的品质和使用寿命；
4、染料中的抗氧化剂
六甲基二硅氮烷可以作为染料和染料中的抗氧化剂，可以抑制染料的氧化，防止颜色的褪色，确保染料的颜色和亮度；
5、表面活性剂
六甲基二硅氮烷可以作为表面活性剂，可以改善表面的抗氧化性，有效防止表面氧化，提高表面的耐腐蚀性能；
6、其他
六甲基二硅氮烷还可以用于树脂中的抗氧化剂、润滑脂的配方中的抗氧化剂，以及防卤过氧化物的合成材料。

二、安全操作
由于六甲基二硅氮烷具有良好的抗氧化性和抗腐蚀性，因此在使用过程中应尽量避免接触到容易发生一氧化氮的物质，以及腐蚀性物质，以免发生意外伤害。

C6和无氟防水剂的实践应用伍建国; 吕爱霞【期刊名称】《《染整技术》》【年(卷),期】2019(041)011【总页数】4页(P44-46,58)【关键词】防水剂; 无氟; 耐洗性; 持续性; 绿色环保【作者】伍建国; 吕爱霞【作者单位】江门职业技术学院材料技术系广东江门 529090【正文语种】中文【中图分类】TS195.2纺织品防水加工是一种常见的功能性整理，传统含氟防水剂一般都是C8产品，具有优异的防水性、较好的性价比，占有很大的市场份额。

然而C8产品含有全氟辛酸铵（PFOA）和全氟辛烷磺酰基化合物（PFOS），具有较强的持久性、生物累积性、毒性，不容易降解。

因为不环保，C8产品被限制生产，其市场逐渐被C6和无氟产品取代[1]，C6和无氟防水剂系列产品不含有PFOA和PFOS，属于环保产品，符合国际标准。

C6和无氟产品在防水性能方面接近C8产品，只是在特殊防油方面稍差，但通过添加其他助剂以及纤维改性，防油性能可以达到加工要求。

无氟防水剂一般为碳氢聚合物或树脂类，最大亮点就是加工后织物手感相对柔软，为服饰面料加工提供了有力保障[2]。

本实验选用广东传化富联精细化工有限公司的C6防水剂TG-5671和无氟防水剂TWF-01作为研究对象，与传统C8防水剂进行系统对比，为防水剂产品替换提供合理的参考依据。

1 实验1.1 材料及仪器织物：红色纯棉平纹、蓝色锦纶梭织。

试剂：C8防水剂ZJ-1（市售），C6 防水剂TG-5671、无氟防水剂TWF-01（传化富联精细化工有限公司），TF-4638、TF-432B、TF-4387B、防黏辊剂TF-501W。

仪器：电子天平、LABTEC 小型定型机（温州大荣纺织仪器有限公司），BK-ZC 型小轧车、滚筒式水洗机（正通染整设备有限公司），AATCC 喷淋测试仪（默欣电子科技有限公司）。

1.2 整理工艺剪取布样→配制工作液（1 000 mL）→一浸一轧（压力0.3 MPa，带液率80%～85%）→焙烘定型（160 ℃、190 ℃×120 s）→冷却。
