塔吊稳定性计算计算书

附塔机基础及平衡重和塔吊计算书○1基础计算书一、参数信息塔吊型号：QTZ80，塔吊起升高度H：50.00m，塔身宽度B：1.6m，基础埋深d：1.60m，自重G：600kN，基础承台厚度hc：1.00m，最大起重荷载Q：60kN，基础承台宽度Bc：5.50m，混凝土强度等级：C35，钢筋级别：HRB400，基础底面配筋直径：25mm二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=600kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：Fk＝G＋Q＝600＋60＝660kN；2、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mkmax＝960kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝Mk /（Fk+Gk）≤Bc/3式中 e──偏心距，即地面反力的合力至基础中心的距离； Mk──作用在基础上的弯矩；Fk──作用在基础上的垂直载荷；Gk ──混凝土基础重力，Gk＝25×5.5×5.5×1=756.25kN；Bc──为基础的底面宽度；计算得：e=960/(660+756.25)=0.678m < 5.5/3=1.833m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据《建筑地基基础设计规范》(GB50007-2011)第5.2条承载力计算。

计算简图:混凝土基础抗倾翻稳定性计算： e=0.678m < 5.5/6=0.917m 地面压应力计算： P k ＝（F k +G k ）/A P kmax ＝(F k +G k )/A + M k /W式中：F k ──塔吊作用于基础的竖向力，它包括塔吊自重和最大起重荷载,F k ＝660kN ； G k ──基础自重，G k ＝756.25kN ； Bc ──基础底面的宽度，取Bc=5.5m ；M k ──倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M k ＝ 960kN ·m ； W ──基础底面的抵抗矩，W=0.118Bc 3=0.118×5.53=19.632m 3； 不考虑附着基础设计值：P k ＝（660＋756.25）/5.52＝46.818kPaP kmax =(660+756.25)/5.52+960/19.632=95.717kPa ； P kmin =(660+756.25)/5.52-960/19.632=0kPa ； 实际计算取的地基承载力设计值为:f a =160.000kPa ；地基承载力特征值f a 大于压力标准值P k =46.818kPa ，满足要求！地基承载力特征值1.2×f a 大于无附着时的压力标准值P kmax =95.717kPa ，满足要求！五、基础受冲切承载力验算依据《建筑地基基础设计规范》（GB 50007-2011）第8.2.7条。

塔吊的稳定性验算塔吊的稳定性验算塔吊抗倾覆稳定性校核应遵照GB3811—83“起重机设计规范”中的有关规定进行。

1.无风、静载稳定性校核验算工况是：起重臂处于最大幅度位置（对于小车变幅起重臂小车位于最大幅度），起重臂指向下坡方向，无风，起重机静置并负有额定载荷，塔式起重机无风静载工况下抗倾覆稳定性按下式验算：0.95M K——K L M L——M D≥0式中M K——由塔吊自重及压重产生的稳定力矩；M L——塔吊负载对倾覆边的力矩；K L——载荷系数，查GB3811—83，取为1.4；M D——由坡度因素而产生的倾覆力矩。

2.有风、动载稳定性校核验算工况是，起重臂处于最大幅度位置（对于小车变幅臂架，小车位于最大幅度），风从平衡臂吹向起重臂，塔式起重机负有额定荷载并正在工作中。

塔吊有风动载工况下的抗倾覆稳定性按下式验算：0.95M K——K L M L——M W——M D≥0式中M K——由塔吊重及压重产生的稳定力矩；K L——载荷系数，查GB3811—83，取为1.15；M L——由起重机额定载荷产生的倾覆力矩；M W——由作用于塔吊各部的风荷及作用于荷载迎风面的风荷所产生的倾覆力矩；M D——由工作机构工作、起、制动以及风荷动力作用、坡度因素而产生的倾覆力矩。

3.突然卸载（或吊具脱落）稳定性校核验算工况是，起重臂仰起处于最小幅度（对于小车变幅起重臂，小车位于臂根处），风从起重臂吹向平衡臂，塔式起重机突然卸载或吊具突然脱落。

在此工况下，塔吊抗倾覆稳定性按下式验算0.95M K——M O——M W——M D≥0式中M K——由塔吊自重及压重产生的稳定力矩；M O——由于突然卸载而造成的倾覆力矩，查GB3811-83，可大致取为0.2Q H L(Q H为额定载荷，L为幅度)；M W——由作用于塔吊各部的风荷所产生的倾覆力矩；M D——由于坡度等因素而造成的倾覆力矩。

4.安装状态时稳定性校核上回转塔吊在塔身立起后的稳定性按下式验算P w1h≤0.95CP G式中P w1——工作状态最大风力（N）；h——风载荷合力作用点距地高度（m）；P G——塔吊已架立部分的重量（t）；C——塔吊已架立部分重心至倾翻边的水平距离（m）。

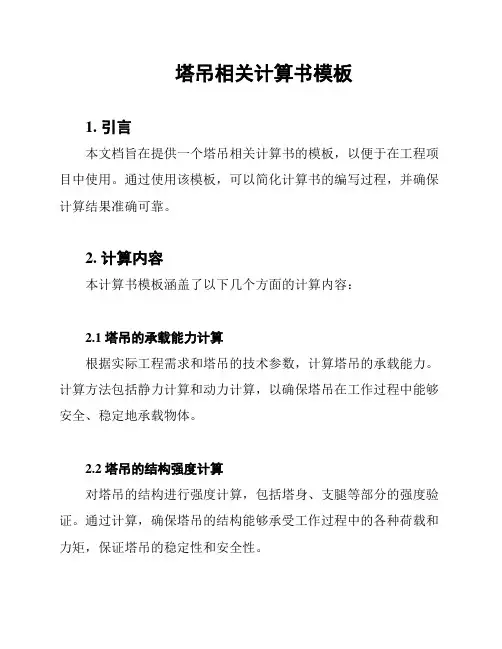

塔吊相关计算书模板1. 引言本文档旨在提供一个塔吊相关计算书的模板，以便于在工程项目中使用。

通过使用该模板，可以简化计算书的编写过程，并确保计算结果准确可靠。

2. 计算内容本计算书模板涵盖了以下几个方面的计算内容：2.1 塔吊的承载能力计算根据实际工程需求和塔吊的技术参数，计算塔吊的承载能力。

计算方法包括静力计算和动力计算，以确保塔吊在工作过程中能够安全、稳定地承载物体。

2.2 塔吊的结构强度计算对塔吊的结构进行强度计算，包括塔身、支腿等部分的强度验证。

通过计算，确保塔吊的结构能够承受工作过程中的各种荷载和力矩，保证塔吊的稳定性和安全性。

2.3 塔吊的抗风性能计算根据塔吊的高度、形状和风速等参数，计算塔吊的抗风性能。

通过计算，验证塔吊在强风天气条件下的稳定性，确保塔吊能够安全地工作。

2.4 塔吊的基础设计计算根据塔吊的重量、工作条件等因素，对塔吊的基础进行设计计算。

通过计算，确定合适的基础设计方案，以保证塔吊在工作过程中的稳定性和安全性。

3. 使用方法使用本计算书模板时，按照以下步骤进行操作：1. 根据实际项目需求，填写计算书的基本信息，如项目名称、塔吊型号、计算日期等。

2. 按照计算书的结构，逐步填写各个计算部分的参数和计算公式。

3. 根据填写的参数和公式，进行计算，并记录计算结果。

4. 验证计算结果的合理性，确保计算过程正确无误。

5. 根据需要，对计算书进行审阅和修改，确保计算书的完整性和准确性。

4. 注意事项在使用本计算书模板时，请注意以下几点：- 确保填写的参数准确无误，特别是涉及到塔吊的技术参数和工程条件的部分。

- 确保使用正确的计算公式和方法进行计算，避免出现计算错误或误差。

- 在填写计算书时，尽量使用简洁明了的语言和格式，以便于理解和使用。

5. 结论本文档提供了一个塔吊相关计算书的模板，通过使用该模板，可以简化计算书的编写过程，并确保计算结果准确可靠。

在使用时，需要根据实际需求填写相关参数和进行计算，确保计算书的准确性和有效性。

附塔机基础及平衡重和塔吊计算书○1基础计算书一、参数信息塔吊型号：QTZ80，塔吊起升高度H：50.00m，塔身宽度B：1.6m，基础埋深d：1.60m，自重G：600kN，基础承台厚度hc：1.00m，最大起重荷载Q：60kN，基础承台宽度Bc：5.50m，混凝土强度等级：C35，钢筋级别：HRB400，基础底面配筋直径：25mm二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=600kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：Fk＝G＋Q＝600＋60＝660kN；2、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mkmax＝960kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝Mk /（Fk+Gk）≤Bc/3式中 e──偏心距，即地面反力的合力至基础中心的距离； Mk──作用在基础上的弯矩；Fk──作用在基础上的垂直载荷；Gk ──混凝土基础重力，Gk＝25×5.5×5.5×1=756.25kN；Bc──为基础的底面宽度；计算得：e=960/(660+756.25)=0.678m < 5.5/3=1.833m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据《建筑地基基础设计规范》(GB50007-2011)第5.2条承载力计算。

计算简图:混凝土基础抗倾翻稳定性计算： e=0.678m < 5.5/6=0.917m 地面压应力计算： P k ＝（F k +G k ）/A P kmax ＝(F k +G k )/A + M k /W式中：F k ──塔吊作用于基础的竖向力，它包括塔吊自重和最大起重荷载,F k ＝660kN ； G k ──基础自重，G k ＝756.25kN ； Bc ──基础底面的宽度，取Bc=5.5m ；M k ──倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M k ＝ 960kN ·m ； W ──基础底面的抵抗矩，W=0.118Bc 3=0.118×5.53=19.632m 3； 不考虑附着基础设计值：P k ＝（660＋756.25）/5.52＝46.818kPaP kmax =(660+756.25)/5.52+960/19.632=95.717kPa ； P kmin =(660+756.25)/5.52-960/19.632=0kPa ； 实际计算取的地基承载力设计值为:f a =160.000kPa ；地基承载力特征值f a 大于压力标准值P k =46.818kPa ，满足要求！地基承载力特征值1.2×f a 大于无附着时的压力标准值P kmax =95.717kPa ，满足要求！五、基础受冲切承载力验算依据《建筑地基基础设计规范》（GB 50007-2011）第8.2.7条。

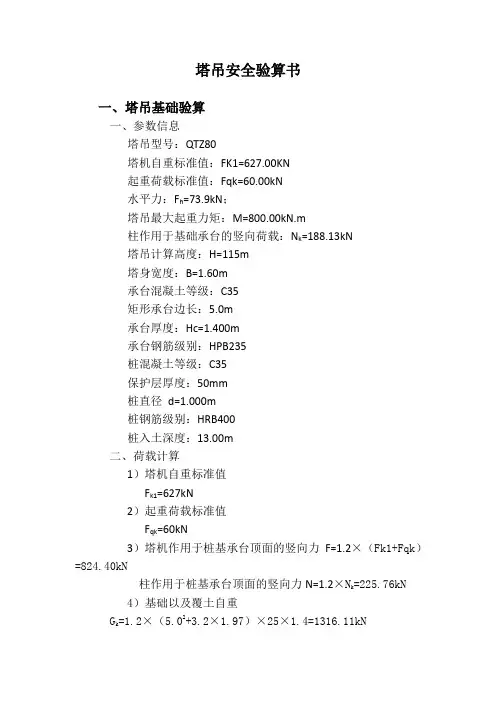

塔吊安全验算书一、塔吊基础验算一、参数信息塔吊型号：QTZ80塔机自重标准值：FK1=627.00KN起重荷载标准值：Fqk=60.00kN水平力：F h=73.9kN；塔吊最大起重力矩：M=800.00kN.m柱作用于基础承台的竖向荷载：N k=188.13kN塔吊计算高度：H=115m塔身宽度：B=1.60m承台混凝土等级：C35矩形承台边长：5.0m承台厚度：Hc=1.400m承台钢筋级别：HPB235桩混凝土等级：C35保护层厚度：50mm桩直径d=1.000m桩钢筋级别：HRB400桩入土深度：13.00m二、荷载计算1）塔机自重标准值F k1=627kN2）起重荷载标准值F qk=60kN3）塔机作用于桩基承台顶面的竖向力F=1.2×（Fk1+Fqk）=824.40kN柱作用于桩基承台顶面的竖向力N=1.2×N k=225.76kN 4）基础以及覆土自重G k=1.2×（5.02+3.2×1.97）×25×1.4=1316.11kN5）最大压力：N=F+ N+G k =824.40+225.76+1316.11=2366.27kN 6）塔吊的倾覆力矩 M=1.4×800=1120.00kN.m 三、承台计算1、塔吊基础承载力计算 依据《建筑地基基础设计规范》（GB50007-2011）第5.2条承载力计算。

当不考虑附着时的基础设计值计算公式：P max =F+G+N A+M W，P min =F+G+N A− MW当考虑附着时的基础设计值计算公式P=F+G+N A当考虑偏心距较大时的基础设计值计算公式：P max =2（F+G+N ）3BcaF ——塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=824.40kN；N——柱作用于基础的竖向力，N=218.52KNG——基础自重与基础上面的土的自重，G=1316.11kNBc——基础底面的宽度，取Bc=5.00m；W——基础底面的抵抗矩，W=bh2/6=53/6=20.83m3；M1——塔吊倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M=1.4×800=1120.00kN.m；M2——柱作用于基础的弯矩，M=1.4*N*e1=1.4*218.52*0.3=91.78kN.m；A——基础底面积，A基础底面积=5.02+3.2×1.97=31.34m2a——合力作用点至基础底面最大压力边缘距离（m），按下式计算：a=B c/2 - MF+Ga=5.00/2-1120.00/(824.40+1316.11)=1.98m。

塔吊格构柱稳定性验算方法本工程塔吊基础下的格构柱高度最长为20.5m,依据《钢结构设计规范》(GB50017-2003),计算模型选取塔吊最大独立自由高度60m,塔身未采取任何附着装置状态。

1、格构柱截面的力学特性：格构柱的截面尺寸为0.502×0.502m；主肢选用：16号角钢b×d×r=160×16mm；缀板选用(mXm):0.42×0.2主肢的截面力学参数为A0=49.07cm2,Z0=4.55cm,Ix0=1175.08cm2,Iy0=1175.08cm2;格构柱截面示意图格构柱的y-y轴截面总惯性矩：Z,=4Z,o÷Λ(∣-^o)2格构柱的x-x轴截面总惯性矩：b2A=4Λo+4经过计算得到：I x=4×[1175.08+49.07×(50.2/2-4.55)1=87589.85cm4；I y=4×[1175.08+49.07×(50.2/2-4.55)2]=87589.85cm4；2、格构柱的长细比计算：格构柱主肢的长细比计算公式："44)其中H——格构柱的总高度，取21.7m；I——格构柱的截面惯性矩，取，1=87589.85cm1I尸87589.85Cm%A0------------ 个主肢的截面面积，取49.07Cm2。

经过计算得到3=102.72,I y=102.72。

格构柱分肢对最小刚度轴IT的长细比计算公式:其中b——缀板厚度，取b=0.5m°h——缀板长度，取h=0.2m°a1——格构架截面长，取a尸0.502m。

经过计算得iι=[(0.25+0.04)∕48+5×0.2520/8]0M.404m o为二21.7/0.404=53.7。

换算长细比计算公式：―=—经过计算得到NkX=II5.91,2ky=115.91o3、格构柱的整体稳定性计算：格构柱在弯矩作用平面内的整体稳定性计算公式：N赢&力其中N——轴心压力的计算值(kN)；取N=1791.33kN；A——格构柱横截面的毛截面面积，取4X49.07cm；0——轴心受压构件弯矩作用平面内的稳定系数；根据换算长细比2ox=115.91,2o y=115.91≤《钢结构设计规范》得到。

塔吊基础设计计算书实例一、工程概况施工项目为13层住宅，其中地下室一层，建筑总高为42米，结构形式为框剪；塔吊选用昆明产*** 型塔吊。

二、基础计算1、已知条件：塔吊总重：920KN[=（自重+其他活载）×增大系数]，塔吊搭设总高为50米，塔吊基础采用桩上承台基础，桩身混凝土采用C20，钢筋采用一级钢；承台基础混凝土为C30，钢筋采用二级钢；根据工程实际情况，采用工程桩桩径进行塔吊基础桩的施工，即桩采用426桩管，振动沉管灌注，成桩直径不少于450mm。

2、受力分析：从塔式起重设备的工作原理进行分析，该生产设备在以下方面对设备的安全使用关系相当重要：设备的基础，设备结构，设备结构的材料，设备的工作性能和操作系统；在计算中重点求出设备基础的稳定性及设备抗倾覆的能力；因该工程的塔吊设备由生产厂家进行安装和施工中的施工材料垂直运输操作，现只对设备基础进行计算。

根据设备厂家的要求，结合工程实际情况，本设备基础（以下简称基础）不能完全按厂家提供的基础图进行施工，根据基础的受力特点，除求出基础的垂直承载力外，还应求出塔吊在最不利荷载组合下对桩基的抗拔能力。

因此，根据前面的已知条件，同时按由昆明市建筑设计研究院对本施工项目进行的地质勘察报告中第33孔的土层勘察情况对桩基进行设计，该孔土层力学性能指标如下：土层号名称Li qisk λi ui（1.413）①, 杂填土1.3②粉质粉土0.6 35④3 粉土 1.8 45④1 砾砂 4.1 50 0.6⑥粘土2 42 0.75⑥4 粉砂 1.7 48 0.60⑥1 有机质土2.4 48 0.75⑥4 粉砂 2 48 0.63、计算为满足塔吊对基础的稳定性要求，采用四桩承台，则：920000÷4=230000 N （即单桩最大承载力）按上述土层力学参数，求单桩极限抗拔力，考虑到本工程基坑开挖3米后对单桩抗拔力的影响，因此，从自然地面下3米开始根据各土层的力学性能指标进行计算：UK=Σλi .qsik .ui li=0.60×50×1.413×4.1+0.75×42×1.413×2.0+0.60×48×1.413×1.7+0.75×48×1.417×2.4+0.6×48×1.4 17×2=536.05Kqa<230Kpa（满足）桩身配筋计算：不考虑混凝土的抗拉强度，根据已知单桩总抗拔力为23000N计算，如采用一级钢筋，则：As=N/fC=230000/210=1095.24mm2选用8φ14=1231.51>1095.24mm2 (满足) 箍筋φ6＠200/100承台计算：设H= 900 b×h=2.3×2.3按上述条件验算承台斜截面极限承载力，得：V=βfcb0h0 先求得β=0.0606按上式求得：V=0.0606×14.3×2300×900=1794KN>γ0V=1.2×230=270KN(安全等级安一级，则γ0=1.2 满足)单桩极限承载力，与本基础同直径，桩长相近，但按纵向配筋为7φ12的工程桩通过静载试验，其极限抗压承载力最低为1600KN，同时已求得本基础承台在没含钢筋的情况下其抗剪能力大大超过实际承载力，固对单桩及承台的极限承载力不再进行计算，所以，承台配筋按设备厂家提供的配筋形式进行，即：Φ14@200双向双层，承台底和承台面均同时按此设置。

稳定性计算计算书本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《建筑施工计算手册》（江正荣编著）等编制。

一、塔吊有荷载时稳定性验算塔吊有荷载时，计算简图:塔吊有荷载时,稳定安全系数可按下式验算:式中K1──塔吊有荷载时稳定安全系数，允许稳定安全系数最小取1.15；G──塔吊自重力(包括配重，压重),G=310.00(kN)；c──塔吊重心至旋转中心的距离,c=1.50(m)；h o──塔吊重心至支承平面距离, h o=6.00(m)；b──塔吊旋转中心至倾覆边缘的距离,b=2.50(m)；Q──最大工作荷载,Q=60.00(kN)；g──重力加速度(m/s2),取9.81；v──起升速度,v=0.50(m/s)；t──制动时间,t=20.00(s)；a──塔吊旋转中心至悬挂物重心的水平距离,a=15.00(m)；W1──作用在塔吊上的风力,W1=4.00(kN)；W2──作用在荷载上的风力,W2=0.30(kN)；P1──自W1作用线至倾覆点的垂直距离,P1=8.00(m)；P2──自W2作用线至倾覆点的垂直距离,P2=2.50(m)；h──吊杆端部至支承平面的垂直距离,h=30.00m(m)；n──塔吊的旋转速度,n=0.60(r/min)；H──吊杆端部到重物最低位置时的重心距离，H＝28.00(m)；α──塔吊的倾斜角(轨道或道路的坡度)，α=2.00(度)。

经过计算得到K1=1.506；由于K1≥1.15,所以当塔吊有荷载时，稳定安全系数满足要求!二、塔吊无荷载时稳定性验算塔吊无荷载时，计算简图:塔吊无荷载时,稳定安全系数可按下式验算:式中K2──塔吊无荷载时稳定安全系数，允许稳定安全系数最小取1.15； G1──后倾覆点前面塔吊各部分的重力,G1=310.00(kN)；c1──G1至旋转中心的距离,c1=3.00(m)；b──塔吊旋转中心至倾覆边缘的距离,b=2.00(m)；h1──G1至支承平面的距离,h1=6.00(m)；G2──使塔吊倾覆部分的重力,G2=100.00(kN)；c2──G2至旋转中心的距离,c2=3.50(m)；h2──G2至支承平面的距离,h2=30.00(m)；W3──作用有塔吊上的风力,W3=5.00(kN)；P3──W3至倾覆点的距离,P3=10.00(m)；α──塔吊的倾斜角(轨道或道路的坡度)，α=2.00(度)。

稳定性计算本计算主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《建筑施工计算手册》（江正荣编著）等编制。

一、塔吊有荷载时稳定性验算塔吊有荷载时，计算简图:塔吊有荷载时,稳定安全系数可按下式验算:式中K1──塔吊有荷载时稳定安全系数，允许稳定安全系数最小取1.15；G──塔吊自重力(包括配重，压重),G=550.00(kN)；c──塔吊重心至旋转中心的距离,c=1.50(m)；h o──塔吊重心至支承平面距离, h o=60.00(m)；b──塔吊旋转中心至倾覆边缘的距离,b=2.50(m)；Q──最大工作荷载,Q=56.00(kN)；g──重力加速度(m/s2),取9.81；v──起升速度,v=0.65(m/s)；t──制动时间,t=20.00(s)；a──塔吊旋转中心至悬挂物重心的水平距离,a=30.00(m)；W1──作用在塔吊上的风力,W1=4.00(kN)；W2──作用在荷载上的风力,W2=0.30(kN)；P1──自W1作用线至倾覆点的垂直距离,P1=40.50(m)；P2──自W2作用线至倾覆点的垂直距离,P2=3.00(m)；h──吊杆端部至支承平面的垂直距离,h=118.90m(m)；n──塔吊的旋转速度,n=0.65(r/min)；H──吊杆端部到重物最低位置时的重心距离，H＝83.00(m)；α──塔吊的倾斜角(轨道或道路的坡度)，α=0.00(度)。

经过计算得到K1=1.256；由于K1≥1.15,所以当塔吊有荷载时，稳定安全系数满足要求!二、塔吊无荷载时稳定性验算塔吊无荷载时，计算简图:塔吊无荷载时,稳定安全系数可按下式验算:式中K2──塔吊无荷载时稳定安全系数，允许稳定安全系数最小取1.15； G1──后倾覆点前面塔吊各部分的重力,G1=400.00(kN)；c1──G1至旋转中心的距离,c1=3.00(m)；b──塔吊旋转中心至倾覆边缘的距离,b=2.50(m)；h1──G1至支承平面的距离,h1=60.00(m)；G2──使塔吊倾覆部分的重力,G2=80.00(kN)；c2──G2至旋转中心的距离,c2=3.50(m)；h2──G2至支承平面的距离,h2=83.00(m)；W3──作用有塔吊上的风力,W3=5.00(kN)；P3──W3至倾覆点的距离,P3=40.50(m)；α──塔吊的倾斜角(轨道或道路的坡度)，α=2.00(度)。
