小型配电箱的安装

家用配电箱安装方法及安装要点1. 安装前的准备工作嘿，朋友们！说到家用配电箱，咱们得先聊聊怎么准备。

你知道配电箱就像是咱们家的电力“大管家”，它得把电流分配得妥妥当当，让家里的每个角落都能“电力满满”！所以，安装之前，咱们得先准备好一些东西。

1.1 选择合适的配电箱首先，咱们要选择一个合适的配电箱。

哎呀，这个可是非常关键的，别小看了它的作用。

配电箱有大有小，你得根据家里的电力需求来选择。

一般来说，家用的配电箱要是有足够的空余位置，能容纳你未来可能会增加的电器，比如你心心念念的新冰箱呀，或者是想要装的空调。

总之，选一个大一点的箱子，才不会让人感觉像是把大象塞进了鞋盒。

1.2 准备工具和材料安装之前，工具得准备齐全。

这就像是做饭之前得把菜准备好一样，工具缺一不可。

你需要螺丝刀、绝缘胶带、测电笔、以及电线，这些是必备的“厨具”。

然后，安全第一！记得准备好绝缘手套和安全眼镜，确保万无一失。

就像是做菜要带围裙，安装电器也要做好“安全防护”。

2. 安装步骤好了，咱们正式开始安装配电箱了。

别紧张，跟着我一步一步来，保证让你“装”得心满意足！2.1 选择安装位置首先，要选择一个合适的位置来安装配电箱。

通常，它会被装在墙壁上，离地大约1.5米的位置比较合适。

这样既方便你操作，又能避免小孩子乱摸。

选择的位置要远离潮湿的地方，也不要在厨房旁边，避免电箱被油烟熏得“黑乎乎”的。

就像你挑选房子一样，位置得“黄金地段”，才能保证它安安稳稳地工作。

2.2 安装配电箱配电箱选好位置后，接下来就开始安装了。

首先，要把配电箱的背板固定在墙上。

使用膨胀螺丝，把它牢牢地拧上，确保不会掉下来。

然后，把配电箱的前盖打开，看到里面那些五颜六色的电线了吗？别担心，按照说明书上的接线图来连接就行了。

注意，每根线都有它的“家族”——比如火线、零线、地线，它们各自要找对“家”。

记得在接线的时候，把电线的绝缘层剥开一点点，用绝缘胶带包好，以防漏电。

最后，把配电箱的前盖合上，用螺丝固定好，这样配电箱就安稳了。

低压配电柜的安装和操作规范一、配电柜安装要求低压配电柜、配电箱、开关箱的箱体材料，一般选用钢板，亦可选用绝缘板，但不宜选用木质材料。

电箱、开关箱应安装端正、牢固、不得倒置、歪斜。

固定式配电箱、开关箱的下底与地面垂直具体应大于1.3m、小于或者等于1.5m；移动式分配电箱、开关箱的下底与地面垂直的距离应大于等于0.6m、小于等于1.5m 。

进入低压配电柜的电源线，严禁用插销连接。

电箱之间的距离不宜太远。

分配电箱与开关箱的距离不超过30m。

开关箱与固定式用电设备的水平距离不宜超过3m。

每台用电设备应有各自的专用的开关箱。

施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（包含插座）。

开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30ma，漏电动作时间应不大于0.1s。

二、配电柜安装要求低压配电箱的安装位置要避免阳光直射，避免溅水，避免潮气，并且前方有充裕的操作空间。

应定期对柜内设备进行清扫，检查接线端子，检查各开关，接触器是否良好，内部有无过热现象，应定期检查配电柜密封性能，防止小动物进入或者内部结露。

对于湿气大的地区还要配备驱潮器、干燥器等。

应检查安装位置是否牢固，不得偏斜晃动三、配电柜操作规程低压配电柜和设备的正常运转，任何无关人员不得扳动板上的开关;配电板进入配电状态后，不得随意拔动动力屏升速开关，空气断路器的闭锁开关非紧急情况不得使用。

停机时应先切断发电机负荷，然后空载停车，不得带负荷直接停机;配电柜应定期进行清洁和维护保养工作，以便使设备始终处于良好的工作状态;充放电板为船舶应急配电板，当班轮机人员应经常检查其工作状况，随时保证低压电力充足，并通过板上仪表掌握磁饱和稳压器的工作状况。

正常航行时，低压配电柜的配电板上各路开关应处于接通，以保证发电机能随时启动及应照时能随时投入使用;发电机组启动后，应利用动力屏升速开关手动缓慢加速，直到发电机进入正常工作状态，电压与频率达到规定值，方可合闸送电;发电机并联运行要严格按照并车条件要求与规定进行操作，要注意出现逆功率（逆流）和并车失败等现象;交插岸电时，应先切断岸电屏各动力开关，然后检查接线与相序的正确性，确认正确后，方可实施船岸电的转换，严禁带负责操作;发电机工作，轮机人员进行配电板操作时，应集中思想，谨慎操作，防止意外事故发生，否则将追究个人事故责任。

配电柜安装流程配电柜安装是电力工程安装的一个重要环节,那么如何来安装配电柜呢?配电柜安装过程中乂需要注意哪些环节？以下是对配电柜安装的总结。

配电柜安装时，应注意施工的先后顺序，按现场条件和作业悄况,各过程也可适当分解或合并进行：1.配电柜设备开箱检查(1)按设计•图纸，设备清单核对设备件数。

按设备装箱单核对设备本体及附件, 备件的规格、型号。

核对产品合格证及使用说明书等技术资料。

(2)柜(屏、台、盘)体外观检查应无损伤及变形，油漆完整，色泽一致,柜内电器装置及元件齐全，安装牢固，无损伤无缺失。

(3)开箱检查应配合施工进度汁划，结合现场条件，吊装手段和设备到货时间的长短灵活安排。

设备开箱后应尽快就位，缩短现场存放时间和开箱后保管时间。

可先作外观检查，柜内检查待就位后进行。

2.配电柜设备搬运(1)设备吊点,柜顶设吊点者，吊索应利用柜顶吊点,未设有吊点者，吊索应挂在四角承力结构处，吊装时宜保留并利用包装箱底盘，避免索具直接接触柜体。

(2)柜(屏、台)室内搬运、位移应采用手动插车，卷扬机、滚杠和简易马凳式吊装架配倒链吊装，不应采用人力撬动方式。

3.基础型钢安装(1)基础型钢安装宜由安装施工单位承担。

如由土建单位承担,设备安装前应作好中间交接，型钢预先调直，除锈，刷防锈底漆。

（2）基础型钢架可预制或现场组装。

按施工图纸所标位置将预制好的基础型钢架或型钢焊牢在基础预埋铁上。

用水准仪及水平尺找平,校正。

需用垫片的地方，须按钢结构施工规范要求。

垫片最多不超过三片，焊后清理，打磨，补刷防锈漆。

（3）配电箱安装可用铁架固定或铜金属膨胀螺栓固定。

铁架加工应按尺寸下料, 找好角钢平直度,将埋注端做成燕尾形，然后除锈，刷防锈漆。

埋入时注意铁架平直程度和螺孔间距离，用线坠和水平尺测量准确后固定铁架、注高强度等级水泥砂浆。

持水泥砂浆凝固后达一定强度方可进行配电箱（盘）的安装。

（4）基础型钢尺寸按设汁要求,安装允许偏差见表中标准。

低压配电柜的安装和操作规范一、低压配电柜的安装规范：1.安装位置选择：低压配电柜应安装在干燥、通风良好、无腐蚀气体和易燃物质的场所，远离水源、热源和易燃易爆物品等。

同时，安装位置应方便操作和维护，以确保人员的安全。

2.地脚螺栓固定：低压配电柜应采用地脚螺栓固定在地面上，以防止在设备运行时出现不稳定的情况。

地脚螺栓的数量和规格应符合设计要求，并经过专业人员检验确认。

3.接地保护：低压配电柜应进行接地保护，接地电阻不应大于4Ω。

接地线应采用牢固的连接方式，确保接地的可靠性。

4.密封保护：低压配电柜的外壳应具备良好的密封性能，以防止灰尘、湿气等进入柜体，影响设备的稳定运行。

5.线缆布线：低压配电柜的线缆布线应整齐、有序，并且与高压线路要保持一定的距离，避免相互干扰。

6.过负荷保护：低压配电柜应配置适当的过负荷保护装置，能够在出现过负荷时及时切断电源，以预防设备过热、火灾等事故的发生。

二、低压配电柜的操作规范：1.操作人员必须经过培训和持证上岗，熟悉低压配电柜的工作原理、操作规程和事故应急处理措施，并严格按照规范操作。

2.操作前应检查低压配电柜的开关、指示灯等设备是否正常运行，有无异常现象。

如发现异常应及时报修，不得擅自进行操作。

3.操作人员应佩戴防静电服或防静电手套等防护用具，以确保操作的安全性。

4.操作人员在接触低压配电柜内部元件时，必须断开电源，并同时进行缓释电荷处理后方可进行接触，以避免触电危险。

5.不得随意改变低压配电柜内部的接线，更不能私自增加负载，以免引起设备过载而发生事故。

6.系统运行过程中，应定期检查低压配电柜的运行情况，如发现设备存在故障、异常，应及时处理，并上报主管单位。

7.禁止在低压配电柜周围存放易燃、易爆或腐蚀性物品，以免引发火灾、爆炸等事故。

以上是低压配电柜的安装和操作规范，通过严格按照规范操作，可以有效提高供电系统的安全性和稳定性，保障供电系统的正常运行。

同时，为了保证操作人员的安全，使用过程中应注意遵循安全操作规程，如有疑问或异常情况应及时报告上级或相关专业人员处理。

配电箱安装施工工序一、准备工作配电箱安装施工前，需要进行一系列的准备工作，包括但不限于以下几个方面：1. 确定安装位置：根据设计图纸和工程要求，确定配电箱的安装位置，以满足供电及安全要求。

2. 检查材料和设备：确认所用的配电箱、线缆、开关和接线端子等材料和设备的品质和数量是否符合要求。

3. 清理施工场地：清理施工区域，确保场地干净整洁，并为安装和接线工作提供良好的环境。

二、安装配电箱按照以下步骤进行配电箱的安装：1. 固定配电箱底座：根据设计要求和实际情况，选择合适的方式和位置，将配电箱的底座牢固地固定在安装位置上。

2. 安装配电箱：将准备好的配电箱安装在固定好的底座上，确保箱体平稳且紧固可靠。

3. 连接电源线缆：根据设计要求和相关规范，将电源线缆连接到配电箱的主干电缆接线端子上，并进行牢固的固定。

三、接线工作在完成配电箱的安装后，需要进行相应的接线工作，按照以下步骤进行：1. 检查电缆规格和负荷要求：确保电缆的规格符合设计要求，并能满足所需负荷的传输要求。

2. 进行电缆终端加工：根据电缆的规格和接线需求，对电缆进行剥皮、绞线和端子加工等操作，确保电缆终端连接可靠。

3. 连接电缆：根据电气图纸和设计要求，将电缆逐一与相应的开关和接线端子进行连接，并进行牢固的固定。

4. 进行接地工作：确保配电箱及所连接的设备能够安全接地，以保障使用过程中的安全性。

5. 完善标识：在接线完成后，为便于管理和维护，为各个接线端子进行正确的标识，以便于日后的操作和维护。

四、安全检查与测试在配电箱安装施工完成后，进行必要的安全检查和测试工作，以确保配电箱的安全性和可靠性：1. 检查接线：通过视觉和仪器等手段，检查配电箱接线是否正确、稳定，并排除可能存在的接线错误或松动情况。

2. 测试开关功能：使用合适的测试仪器或设备，对各个开关进行测试，确保其开闭动作可靠、灵活，并排除潜在的故障隐患。

3. 测试电气性能：使用专业检测设备，对配电箱的电气性能进行测试，包括但不限于电压、电流、绝缘电阻等，以确保其符合相关规范和要求。

配电箱的安装规范及注意事项配电箱就像是一个家庭或者单位的电力小管家，管着电的分配这档子大事儿呢。

这配电箱要是安装不好，就好比一个管家迷了路，那家里或者单位可就要乱套啦。

咱先说说这安装的地方吧。

这配电箱可不能随便找个地儿就安上。

它得安在干燥、通风的地方。

你想啊，要是把配电箱安在一个潮湿得像刚下过暴雨的地下室角落里，就跟让一个人在湿漉漉的泥地里工作一样，那里面的电器元件不得受潮啊？受潮了就容易出故障，就像人在潮湿的环境里容易生病一个道理。

而且通风也很重要，如果不通风，里面就像蒸笼似的，那些元件在里面热得难受，也容易罢工。

再讲讲安装的高度。

这高度可得合适喽。

不能太高，要是安得比姚明还高，咱们平常人想操作一下都得搬个梯子，多麻烦呀。

可也不能太低，要是低到小孩都能轻易碰到，那可就危险了。

就好比家里的糖罐子，放在小孩够不着的地方才安全，这配电箱也一样，得让它处在一个既方便大人操作又能防止小孩或者不小心的人误触的高度。

说到安装的牢固性，那必须得稳稳当当的。

就像盖房子打地基一样，要是地基不牢，房子能稳吗？配电箱要是安装得不牢固，晃来晃去的，里面的线路连接就容易松动。

这线路一松动，就好比一个人的血管堵住或者破裂了一样，电流可就没法好好传输了，说不定还会引发一些意想不到的问题呢。

还有那配电箱里面的线路布置。

这就像是给一群小伙伴安排座位，得井井有条。

不同用途的线路得分开走，不能乱成一团麻。

要是把照明线路和大功率电器的线路混在一起，就像把文静的小孩和调皮捣蛋的小孩放在一起不管不顾，肯定要出乱子的。

在安装配电箱的时候，接地也绝不能马虎。

接地就像是给配电箱穿上一层保护铠甲。

如果没有良好的接地，一旦有漏电的情况，那配电箱就像一个没有防护的士兵站在战场上，随时都可能被“敌人”攻击，这“敌人”就是漏电产生的危险电流，它可能会损害设备，甚至伤到周围的人。

配电箱的门也要能正常开关，而且要关得严实。

这门就像是它的衣服，要是关不严实，就像人穿着破了洞的衣服，灰尘啊、水汽啊就会趁机钻进配电箱里，让里面的元件“生病”。

低压配电箱安装施工方案一、施工概述本文将针对低压配电箱的安装施工方案进行详细论述，确保安装过程安全可靠、符合相关标准规范。

二、施工准备在进行低压配电箱安装之前，需要做好以下准备工作：1. 确定安装位置：根据设计和工程要求，在施工现场确定低压配电箱的安装位置，确保位置合理、方便维修和操作。

2. 安装环境准备：清理安装位置周围的杂物和垃圾，保持安装环境整洁，确保施工安全。

3. 配电箱检查：对低压配电箱进行检查，确保设备完好无损，配件齐全，并按照相关标准规范进行验收。

三、施工步骤1. 固定安装支架：根据设计要求和配电箱尺寸，确定安装支架的位置，并使用膨胀螺栓或焊接等方式将其牢固地固定在墙壁或地面上。

2. 安装导线槽：根据设计方案，将导线槽进行剪切、排列和组装，并使用螺丝或槽夹连接，确保导线槽的牢固和美观。

在安装过程中，需要注意导线槽的铺设走向和角度，保证布线的整齐和规范。

3. 铺设电缆：根据设计要求，将电缆进行铺设，包括进线电缆和出线电缆。

在铺设电缆的过程中，需要注意线缆的绝缘、定位和固定，避免电缆弯曲过大或者受到外力损坏。

4. 安装断路器和接触器：根据设计要求，将断路器和接触器安装在对应的位置上，并进行电气连接和固定。

5. 接线连接：将不同电源、回路和设备的导线进行正确的接线连接，确保电路连通和安全可靠。

在接线过程中，需要注意绝缘保护，防止电线短路或漏电等情况发生。

6. 安装仪表和指示灯：根据设计方案，将电流表、电压表、功率表、指示灯等仪表和指示装置固定在低压配电箱上，并正确连接。

7. 进行电气测试：在完成配电箱安装后，进行必要的电气测试，包括对断路器、接触器、仪表等设备的功能和性能进行检测和验证，确保设备正常工作。

四、施工注意事项1. 安全第一：施工过程中要严格遵守安全操作规程，确保施工人员的人身安全和设备的安全性。

2. 符合标准规范：施工过程中要严格按照相关标准规范进行操作，确保安装质量和性能符合要求。

配电箱安装施工方案(1)
一、施工准备
在进行配电箱的安装施工前，需做好以下准备工作： 1. 确定施工现场及安装位置。

2. 准备所需的安装工具和材料，包括螺丝刀、螺丝批、电缆、端子等。

3. 检查配电箱及配件是否完好，无损坏或异常。

二、安装步骤
1. 定位安装位置
在施工现场根据设计要求确定配电箱的安装位置，需考虑通风散热、操作维护等因素。

2. 安装配电箱
1.将配电箱按照设计要求固定在安装位置上，并使用螺丝进行固定。

2.确保配电箱安装稳固，无晃动及松动现象。

3. 连接电缆
1.根据设计要求将电缆引入配电箱内部，注意区分进线和出线，避免混
乱。

2.将电缆的绝缘层剥除，并通过端子或接线盒连接至配电箱内部。

4. 调试及验收
1.接通电源，验收配电箱的安装情况，确认电源正常输出。

2.检查所有接线是否牢固，无短路及接触不良现象。

三、安全注意事项
1.在进行施工时，务必断开电源，确保安全施工。

2.在操作过程中，应避免水、湿气等对配电箱的影响，以免发生安全事
故。

3.对电缆的连接及绝缘要求严格执行，避免发生火灾及电击事故。

四、施工总结
本篇文档介绍了配电箱安装的施工方案及步骤，通过严谨的施工流程及安全注意事项，可以确保配电箱的安全稳定运行。

在实际施工中，需要严格按照设计要求及施工步骤进行操作，确保施工质量和安全。

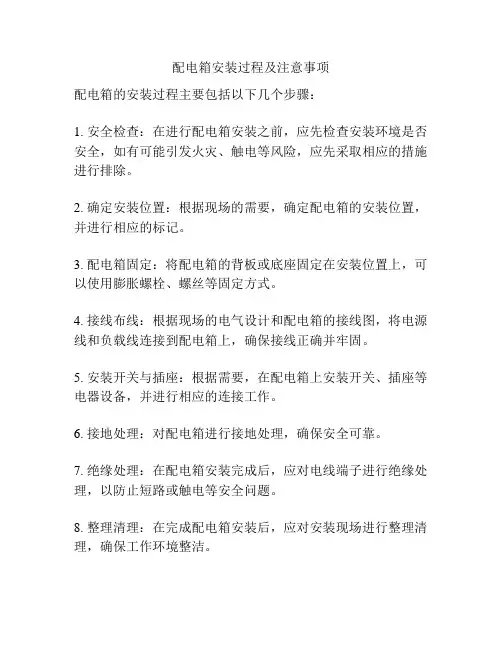

配电箱安装过程及注意事项配电箱的安装过程主要包括以下几个步骤：1. 安全检查：在进行配电箱安装之前，应先检查安装环境是否安全，如有可能引发火灾、触电等风险，应先采取相应的措施进行排除。

2. 确定安装位置：根据现场的需要，确定配电箱的安装位置，并进行相应的标记。

3. 配电箱固定：将配电箱的背板或底座固定在安装位置上，可以使用膨胀螺栓、螺丝等固定方式。

4. 接线布线：根据现场的电气设计和配电箱的接线图，将电源线和负载线连接到配电箱上，确保接线正确并牢固。

5. 安装开关与插座：根据需要，在配电箱上安装开关、插座等电器设备，并进行相应的连接工作。

6. 接地处理：对配电箱进行接地处理，确保安全可靠。

7. 绝缘处理：在配电箱安装完成后，应对电线端子进行绝缘处理，以防止短路或触电等安全问题。

8. 整理清理：在完成配电箱安装后，应对安装现场进行整理清理，确保工作环境整洁。

注意事项：1. 安全第一：在进行配电箱安装过程中，应当注重安全，如需操作高处，应戴好安全帽和安全带，并使用防滑垫等安全措施。

2. 遵循设计规范：在进行配电箱安装前，应仔细阅读和理解电气设计方案，并按照设计要求进行安装。

3. 正确接线：在接线过程中，应确保线缆连接牢固、接线正确，避免接错相、接反极性等错误。

4. 绝缘保护：在安装过程中，应注意对电线端子进行绝缘处理，避免接触到金属导体带来安全隐患。

5. 接地保护：配电箱应进行可靠的接地处理，确保漏电及过电流时能及时疏导，避免引发火灾、触电等事故。

6. 保持整洁：安装完成后，应对安装现场进行整理清理，确保工作环境整洁，方便日后维护和检修。

7. 承重要求：在固定配电箱时，应确保固定件的牢固度，以便承受配电箱的重量，并避免发生倾倒事故。

配电柜（箱）安装方案1、材料要求：配电柜（箱）必须具有产品合格证，并对实物进行开箱检查验收，其金属柜（箱）架无变型，表面平整，电气设备组件无缺损，附件齐全，并会同监理共同做好开箱验收记录。

引进柜内的电缆及其芯线应符合下列要求：引进盘、柜的电缆应排列整齐，固定可靠，避免交叉，不使所接的端子受到机械应力。

铠装电缆的钢带，不应进入柜内，铠装钢带切断处的端部应扎紧。

柜内的电缆线芯，应按垂直或水平有规律的配置，不得任意歪斜，交叉连接。

配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定，盘面引出及引进的导线应留有适当的余量，以便于检修及接线。

导线剥削处应不伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子，如必须穿孔用顶丝压接时，多股线应烫锡后再压接，并不得减少导线的股数。

配电箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均应带电，垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷，横装者左侧接电源，右侧接负荷，接零系统中的零线应在箱体引入线处或末端作好重复接地；零母线在配电箱上应用零线端子板分路，零线端子板分支路排列位置，应与熔断器相对应；当PE线所用材质与相线相同时应按热稳定要求选择截面不应小于规范规定的截面导线。

箱体应有一定的机械强度，金属柜（箱）架无变型，表面平整，周边平整无损伤，油漆无脱落，接地螺栓齐全。

箱内各种器具应安装牢固，电气设备组件无缺损，导线排列整齐，压接牢固，具有产品合格证。

2、主要机具：铅笔、卷尺、水平尺、线坠、手锤、錾子、台钻、钢锯等。

3、操作工艺：配电箱应安装在安全、干燥、易操作的场所，配电箱安装时，其底边距地 1.5m；或根据设计要求的高度安装，在同一建筑物内，同类箱、盘的高度应一致，允许偏差为10mm。

配电箱不用的敲落孔应完好无损。

配电箱内应分别设零线和保护地线（PE线）汇流排，零线和保护地线应在汇流排上连接，不得绞接，并有编号。
