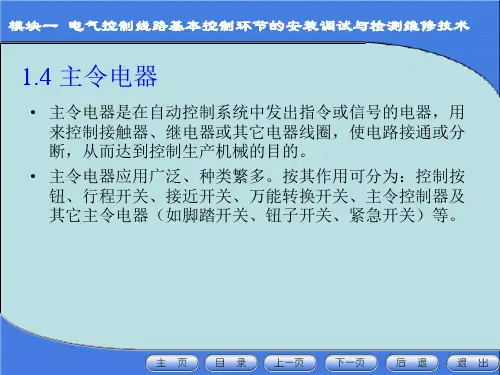

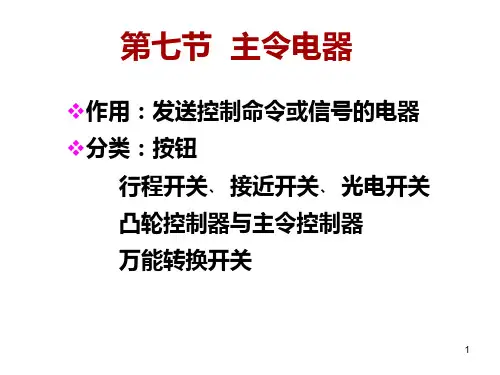

1.4 主令电器•主令电器是在自动控制系统中发出指令或信号的电器,用来控制接触器、继电器或其它电器线圈,使电路接通或分断,从而达到控制生产机械的目的。
•主令电器应用广泛、种类繁多。
按其作用可分为:控制按钮、行程开关、接近开关、万能转换开关、主令控制器及其它主令电器(如脚踏开关、钮子开关、紧急开关)等。
1.4 主令电器1.4.1控制按钮•按钮是由感测部分和执行部分组成。
感测部分有按钮帽、连杆、桥式动触头及复位弹簧,它们感知手动的主令信号。
整个触头系统为执行部分,完成常闭触头的动断与常开触头的动合。
LA19系列按钮的结构和图形符号如图1.21所示。
图1.21LA19系列按钮(a)内部结构(b)图文符号1-按钮帽2-复位弹簧3-动断触头4-动合触头1.4 主令电器1.4.1 控制按钮按钮的型号含义为:1.4 主令电器1.4.2行程开关•行程开关又称限位开关或位置开关。
是一种利用生产机械某些运动部件的撞击来发出控制信号的小电流主令电器。
主要用于生产机械的运动方向、行程大小控制或位置保护等。
行程开关由操作头、触头系统和外壳3部分组成。
操作头用来接受机械设备发出的动作信号,并将此信号传递到触头系统;触头系统将操作头传来的机械信号通过本身的转换动作变换为电信号,输出到控制回路并使其作出必要的反应。
•行程开关型号含义为(以JLXK1-□□□为例)为:1.4 主令电器1.4.2行程开关1.4 主令电器1.4.2 行程开关•行程开关有直动式、转动式、组合式、微动式与滚轮式等种类。
直动式行程开关外形和结构见图1.22所示,图1.23为微动行程开关结构示意图,图1.24为行程开关的图形符号和文字符号。
图1.22 直动式行程开关(a)外形图(b)结构原理图1-顶杆2-弹簧3-动断触点4-触头弹簧5-动合触点1.4 主令电器1.4.2 行程开关图1.23 微动行程开关复位弹簧1-推杆2-弯形片状弹簧3-动合触点4-动断触点5-Array图1.24 行程开关的图形符号及文字符号1.4 主令电器1.4.3 主令控制器•主令控制器主要用于电力传动装置中,按一定顺序分合触头,以达到发布命令或与其他控制线路联锁、转换的目的。

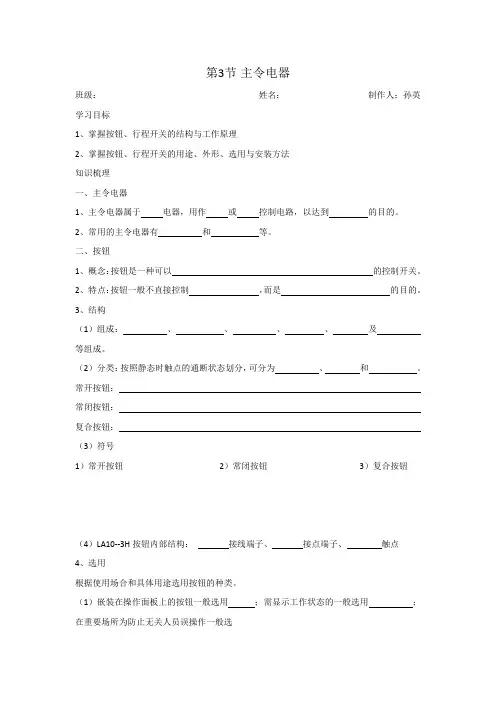

第3节主令电器班级:姓名:制作人:孙英学习目标1、掌握按钮、行程开关的结构与工作原理2、掌握按钮、行程开关的用途、外形、选用与安装方法知识梳理一、主令电器1、主令电器属于电器,用作或控制电路,以达到的目的。
2、常用的主令电器有和等。
二、按钮1、概念:按钮是一种可以的控制开关。
2、特点:按钮一般不直接控制,而是的目的。
3、结构(1)组成:、、、、及等组成。
(2)分类:按照静态时触点的通断状态划分,可分为、和。
常开按钮:常闭按钮:复合按钮:(3)符号1)常开按钮2)常闭按钮3)复合按钮(4)LA10--3H按钮内部结构:接线端子、接点端子、触点4、选用根据使用场合和具体用途选用按钮的种类。
(1)嵌装在操作面板上的按钮一般选用;需显示工作状态的一般选用;在重要场所为防止无关人员误操作一般选用;在有腐蚀的场所一般选用。
(2)根据工作状态指示和工作情况要求选用按钮或指示灯的颜色。
急停选用;停止或分断选用或,优先选用;起动或接通选用;应急或干预选用。
(3)根据控制回路的需要选择按钮的。
5、安装与使用(1)按钮应根据电动机起动的先后顺序,自到或从到排列在面板上。
(2)同一机床运动部件有多种工作状态时,应使每一对状态的按钮安装在一起。
(3)指示灯按钮不宜用于需要。
三、行程开关1、基础知识(1)行程开关又称或。
(2)触点动作原理:(3)行程开关作用:2、结构(1)常见的行程开关可分为和两种。
(2)画出JLXK1系列行程开关的结构示意图和符号3、选用行程开关主要根据、及来选用4、安装与使用(1)安装行程开关时,安装位置要准确、牢固,滚轮的方向不能。
(2)由于行程开关经常受到撞块的碰撞,安装螺丝经常松动造成位移,应经常。
(3)行程开关在不工作时应处于不受外力的状态。
