项目六手工焊接技能

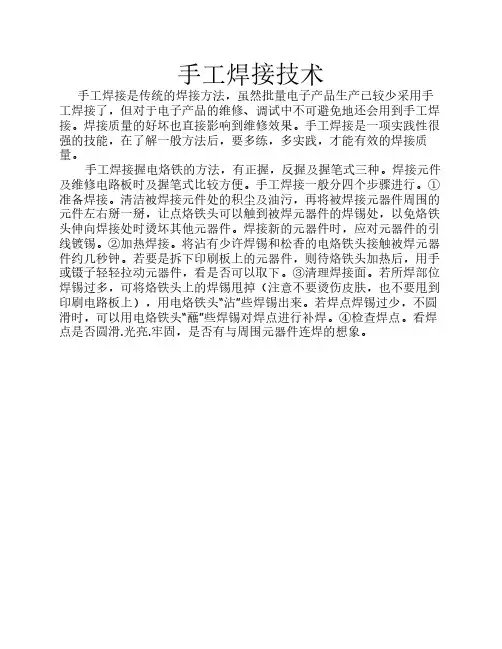

手工焊接技术
手工焊接是传统的焊接方法，虽然批量电子产品生产已较少采用手工焊接了，但对于电子产品的维修、调试中不可避免地还会用到手工焊接。

焊接质量的好坏也直接影响到维修效果。

手工焊接是一项实践性很强的技能，在了解一般方法后，要多练，多实践，才能有效的焊接质量。

手工焊接握电烙铁的方法，有正握，反握及握笔式三种。

焊接元件及维修电路板时及握笔式比较方便。

手工焊接一般分四个步骤进行。

①准备焊接。

清洁被焊接元件处的积尘及油污，再将被焊接元器件周围的元件左右掰一掰，让点烙铁头可以触到被焊元器件的焊锡处，以免烙铁头伸向焊接处时烫坏其他元器件。

焊接新的元器件时，应对元器件的引线镀锡。

②加热焊接。

将沾有少许焊锡和松香的电烙铁头接触被焊元器件约几秒钟。

若要是拆下印刷板上的元器件，则待烙铁头加热后，用手或镊子轻轻拉动元器件，看是否可以取下。

③清理焊接面。

若所焊部位焊锡过多，可将烙铁头上的焊锡甩掉（注意不要烫伤皮肤，也不要甩到印刷电路板上），用电烙铁头“沾”些焊锡出来。

若焊点焊锡过少，不圆滑时，可以用电烙铁头“蘸”些焊锡对焊点进行补焊。

④检查焊点。

看焊点是否圆滑.光亮.牢固，是否有与周围元器件连焊的想象。

电子焊接技能——手工焊接作者：郝先伟来源：《中学时代》2013年第09期【摘要】本文通过对手工焊接技能的阐述，提出了让学习者学会焊接基本技能、了解各种元器件焊接方法是掌握此技能的关键。

【关键词】手工焊接方法要求拆焊焊接在电子产品装配中是一项重要的技术，它在电子产品实验、调试、生产中应用非常广泛，而且工作量相当大，焊接质量的好坏，将直接影响产品的质量。

电子产品的故障除元器件的原因外，大多数是由于焊接质量不佳而造成的，因此，掌握熟练的焊接操作技能非常必要。

焊接的种类很多，本章主要阐述应用广泛的手工锡焊技术。

一、焊接方法1.焊接准备。

工具：焊锡丝、松香焊剂、电烙铁、烙铁支架。

焊接前要对烙铁头进行检查，检查其是否能正常吃锡，如吃锡良好，就要对烙铁头进行预上锡。

另外要准备好被焊件，清除被焊件表层氧化物和污物，或对被焊件进行预上锡处理。

2.加热被焊件。

注意焊接位置，加大被焊件受热面，缩短加热时间，达到焊件和铜箔均匀受热，保证铜箔不被烫坏。

3.熔化焊料。

在焊接过程中电烙铁和焊锡丝分别放置于被焊件引脚两侧，并且与被焊面（或引脚）成45o。

将烙铁头放到被焊件上，待加热到一定温度后，将焊锡丝放到被焊件上，让焊锡丝熔化并润湿焊点。

4.移开焊锡。

当焊锡丝已经将焊点浸湿应及时移开焊锡，以保证焊接部位不出现锥焊现象并获得良好的焊点。

5.移开烙铁。

待焊锡将焊点全部浸湿，应及时移开烙铁。

烙铁的移开方向以45°角最好，若移开的速度和方向不好，则会影响焊点的质量和外观。

二、焊接要求不同的元器件其内部结构不同，制作工艺不同，性能不同，耐高温能力不同。

因此，在焊接过程中应采取不同的焊接手法，否则不仅会影响焊接质量，而且还会将所焊接元器件烧坏。

1.电容器。

将电容器按图纸要求装入指定位置，且注意有极性的电容器极性不能接错，电容器上的标称值应易看可见。

可先装聚丙烯薄膜电容器、金属膜电容器、瓷介电容器，最后装电解电容器。

2.电阻器。

实习报告：手工技术焊接实习一、实习目的1. 熟悉手工焊接的基本原理和操作技巧。

2. 掌握手工焊接常用工具的使用方法。

3. 培养动手能力，提高焊接技术水平。

二、实习内容与时间安排1. 实习说明：了解实习要求、安全注意事项等。

2. 理论学习：学习焊接基础知识、焊接工艺等。

3. 实际操作：进行手工焊接练习，完成指定焊接任务。

三、实习过程1. 实习前期：在指导老师的讲解下，了解了焊接的基本原理、手工焊接的操作步骤以及安全注意事项。

2. 实习中期：根据实习任务，进行手工焊接练习。

在练习过程中，掌握了焊接工具的使用方法，熟悉了各种焊接工艺，并学会了如何解决焊接过程中遇到的问题。

3. 实习后期：完成指定焊接任务，对焊接质量进行评估。

在评估过程中，发现了自身的不足，并通过请教老师、同学等途径进行改进。

四、实习收获1. 理论知识：通过对焊接基础知识的学习，了解了焊接的原理、工艺及应用。

2. 操作技能：掌握了手工焊接的基本操作步骤，学会了使用焊接工具，提高了动手能力。

3. 安全意识：深刻认识到焊接过程中安全的重要性，养成了良好的安全习惯。

4. 团队协作：在实习过程中，与同学们共同解决问题，提高了团队协作能力。

5. 思考与总结：通过实习，发现了自身在焊接技术方面的不足，为今后的学习指明了方向。

五、实习体会1. 实践与理论相结合：通过实习，认识到理论知识与实际操作的紧密联系，明白了理论学习的重要性。

2. 耐心与毅力：焊接实习过程中，需要耐心地学习、练习，只有坚持不懈，才能提高焊接技术。

3. 安全意识：实习过程中，时刻保持安全意识，遵循安全规定，确保焊接过程的安全。

4. 团队协作：与同学们共同完成实习任务，学会了相互帮助、相互支持，提高了团队协作能力。

六、总结通过本次手工技术焊接实习，我对焊接技术有了更深入的了解，提高了自己的动手能力，为今后从事相关工作奠定了基础。

在今后的学习和工作中，我将继续努力，不断提高自己的焊接技术水平，为我国制造业的发展贡献自己的力量。

2024年手工电弧焊操作规程
手工电弧焊操作规程通常包括以下内容：
1. 安全注意事项：包括佩戴个人防护装备、避免火灾和爆炸、维护设备安全等。

2. 焊接设备的操作方法：包括焊机的开启和关闭、电流和电压的调整、电极的安装和更换等。

3. 焊接准备工作：包括工件的表面处理、清洁和固定、确定焊接位置和角度等。

4. 焊接技术要点：包括焊接电流和电压的选择、焊接材料（电极和工件）的选择、焊接速度和间隙的控制等。

5. 焊接质量要求：包括焊接缺陷的类型和层次、尺寸和几何形状的限制、焊缝的强度和密封性等。

6. 焊接操作注意事项：包括焊接姿势姿态的正确性、焊接速度和焊缝形状的控制、焊接过程中的保护和冷却等。

7. 焊接后处理：包括焊缝的清理和修整、焊接残留物的去除、焊接质量检验和评定等。

请注意，具体的手工电弧焊操作规程可能会因不同的国家、行业和焊接项目而有所不同。

如果您需要特定的操作规程，请咨询相关专业人士或使用您所在地区的相关标准或法规作为参考。

第 1 页共 1 页。
