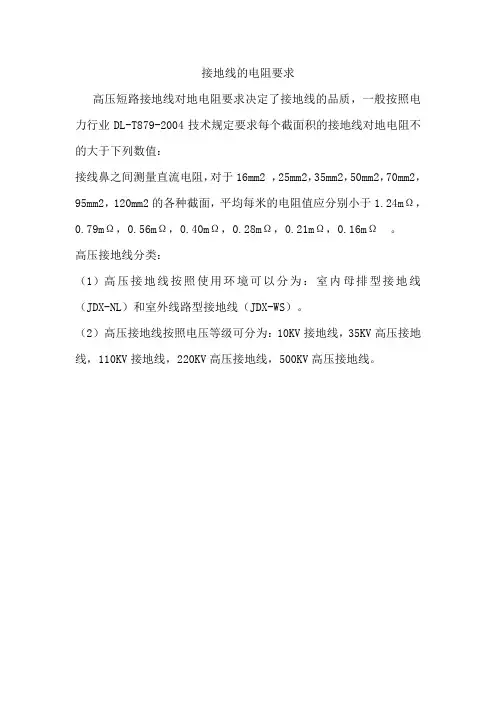

接地线的电阻要求

接地线的标准接地线是一种用来保护电气设备、人员和建筑物免受电击的重要设施。

它能够将电流引导到地下，从而确保电气系统的安全运行。

接地线的标准是指对接地线的设计、安装和维护进行规范化的要求，以确保其有效性和可靠性。

下面将介绍接地线的标准内容及相关要点。

首先，接地线的标准包括对接地电阻的要求。

接地电阻是衡量接地系统性能的重要指标，其大小直接影响着接地系统的保护效果。

一般来说，接地电阻应该在一定范围内，以确保接地系统能够有效地将电流引导到地下。

在一般的工业和民用建筑中，接地电阻的标准值通常在几欧姆到几十欧姆之间。

其次，接地线的标准还包括对接地电极的要求。

接地电极是接地系统的核心部分，其设计和安装质量直接关系到接地系统的可靠性。

根据标准，接地电极应当选择合适的材料，具有良好的导电性能和抗腐蚀能力。

此外，接地电极的埋设深度、形状和数量也需要符合相关标准要求，以确保接地系统的有效性。

另外，接地线的标准还包括对接地线的连接和布线要求。

接地线的连接应当牢固可靠，接地线与接地电极、电气设备之间的连接点应当采用专用的接地夹具，并经过良好的防腐处理，以确保接地线的连接质量和稳定性。

同时，接地线的布线应当符合相关标准要求，避免出现交叉、绕圈等情况，以减小接地电阻，提高接地系统的效率。

最后，接地线的标准还包括对接地系统的检测和维护要求。

根据标准规定，接地系统应当定期进行检测和维护，以确保其性能和可靠性。

检测内容包括接地电阻的测量、接地电极的检查、接地线的连接状态等，维护内容包括清除接地电极周围的杂物、修复接地线的损坏部分等。

这些工作的进行需要符合相关标准要求，以确保接地系统的安全可靠运行。

总之，接地线的标准是保障接地系统安全可靠运行的重要依据，其内容涵盖了接地电阻、接地电极、接地线的连接和布线、接地系统的检测和维护等方面。

遵循接地线的标准要求，可以有效地提高接地系统的保护效果，确保电气设备、人员和建筑物免受电击的危害。

因此，在设计、安装和维护接地系统时，必须严格遵循相关标准要求，确保接地系统的性能和可靠性。

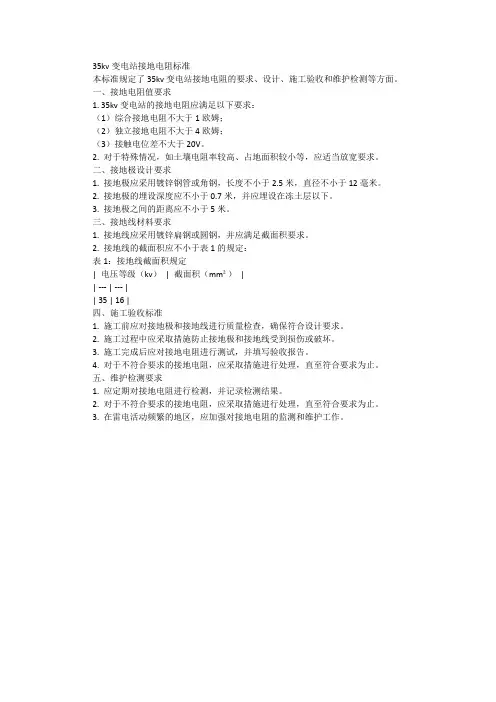

35kv变电站接地电阻标准
本标准规定了35kv变电站接地电阻的要求、设计、施工验收和维护检测等方面。

一、接地电阻值要求
1. 35kv变电站的接地电阻应满足以下要求：
（1）综合接地电阻不大于1欧姆；
（2）独立接地电阻不大于4欧姆；
（3）接触电位差不大于20V。

2. 对于特殊情况，如土壤电阻率较高、占地面积较小等，应适当放宽要求。

二、接地极设计要求
1. 接地极应采用镀锌钢管或角钢，长度不小于
2.5米，直径不小于12毫米。

2. 接地极的埋设深度应不小于0.7米，并应埋设在冻土层以下。

3. 接地极之间的距离应不小于5米。

三、接地线材料要求
1. 接地线应采用镀锌扁钢或圆钢，并应满足截面积要求。

2. 接地线的截面积应不小于表1的规定：
表1：接地线截面积规定
| 电压等级（kv）| 截面积（mm²）|
| --- | --- |
| 35 | 16 |
四、施工验收标准
1. 施工前应对接地极和接地线进行质量检查，确保符合设计要求。

2. 施工过程中应采取措施防止接地极和接地线受到损伤或破坏。

3. 施工完成后应对接地电阻进行测试，并填写验收报告。

4. 对于不符合要求的接地电阻，应采取措施进行处理，直至符合要求为止。

五、维护检测要求
1. 应定期对接地电阻进行检测，并记录检测结果。

2. 对于不符合要求的接地电阻，应采取措施进行处理，直至符合要求为止。

3. 在雷电活动频繁的地区，应加强对接地电阻的监测和维护工作。

接地线的标准值
接地线的标准值因设备和接地方式的不同而有所不同。

一般来说，接地线的标准值是根据设备的额定电压和电流来确定的。

对于电气设备，接地线的标准值通常不大于2Ω。

接地母线由软铜线、镀锌铁线或扁钢制成。

电气设备的金属外壳和接地母线或是局部的接地极用软铜线、镀锌铁线或扁钢制成等。

对于电力系统，接地线的标准值通常根据系统的中性点接地方式来确定。

中性点直接接地系统，接地电阻一般不大于4Ω；中性点不直接接地系统，接地电阻一般不大于10Ω。

此外，对于一些特殊设备，如计算机房、数据中心等，接地线的标准值可能会更严格，通常要求接地电阻不大于0.5Ω。

需要注意的是，接地线的标准值并不是一成不变的，它可能会受到设备类型、环境条件、接地方式等多种因素的影响。

因此，在实际应用中，需要根据具体情况来确定接地线的标准值。

低压配电箱接地电阻值标准一、电阻值要求1. 低压配电箱的接地电阻值应符合相关规定，一般不得大于4欧姆。

2. 对于重要设备及配电系统的接地，应采取更严格的接地措施，其接地电阻值应不大于2欧姆。

3. 在潮湿、腐蚀等特殊环境中，应适当降低接地电阻值，确保安全。

二、电阻测量1. 接地电阻的测量应使用专用的接地电阻测量仪，其精度应满足要求。

2. 测量前应确保接地系统连接良好，无松脱、断裂等现象。

3. 测量时，应按照接地电阻测量仪的使用方法进行操作，并记录测量结果。

4. 对于不符合要求的接地电阻值，应及时采取措施进行整改。

三、连接方式1. 低压配电箱的接地应采用专门设计的接地线与接地极连接。

2. 接地线应选用导电性能良好的材料，如铜芯导线等。

3. 接地极应按照规定的要求进行埋设，并确保与大地的接触良好。

4. 接地线与接地极的连接应牢固可靠，不得松动或断裂。

四、设备要求1. 低压配电箱的设备应符合相关标准，具有可靠的接地装置。

2. 对于重要设备及配电系统，应采用多重接地保护措施，提高系统的安全性。

3. 设备的接地线应规范标识，便于识别和维护。

五、标识明显1. 低压配电箱的接地线应进行明显标识，以便于识别和操作。

2. 标识应包括接地线的名称、规格、颜色等信息。

3. 标识应清晰、易读，并能够持久耐用。

六、定期检查1. 应定期对低压配电箱的接地系统进行检查，确保其正常工作。

2. 检查的内容应包括接地线的连接状况、标识是否清晰、接地电阻值是否符合要求等。

3. 对于不符合要求的接地系统，应及时进行整改。

4. 定期检查的时间间隔应根据实际情况确定，一般不超过一年。

七、维护保养1. 应定期对低压配电箱的接地系统进行维护保养，确保其长期稳定运行。

2. 保养的内容应包括检查接地线的连接状况、检查标识是否清晰、测量接地电阻值等。

3. 对于损坏或老化的接地线或接地极，应及时进行更换或修复。

4. 在维护保养过程中，应注意安全操作，避免发生意外事故。
