模拟乘法器及其应用摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一，是一种多用途的线性集成电路。

可用作宽带、抑制载波双边平衡调制器，不需要耦合变压器或调谐电路，还可以作为高性能的SSB乘法检波器，AM调制/解调器、FM解调器、混频器、倍频器、鉴相器等，它与放大器相结合还可以完成许多的数学运算，如乘法、除法、乘方、开方等。

The integrated analog multiplier is the second one of the analog integrated circuitoperational amplifier after the general linear integrated circuits, is a multi use. Can be usedas broadband, suppressed carrier double balanced modulator, does not require a coupling transformer or tuning circuit, also can be used as SSB multiplication detector of high performance, AM modulator / demodulator, FM demodulator, mixer, multiplier, the phasedetector, and it can also complete theamplifier combining mathematical operation many, such as multiplication division,involution, evolution, etc..一、实验目的1．了解模拟乘法器的工作原理2．掌握利用乘法器实现AM调制、DSB调制、同步检波、倍频等几种频率变换电路的原理3．学会综合地、系统地应用已学到模、数字电与高频电子线路技术的知识，通过MATLAB掌握对AM调制、DSB调制、同步检波、倍频电路的制作与仿真技术，提高独立设计高频单元电路和解决问题的能力。

MC1594L四象限模拟乘法器模拟相乘器是一种时变参量电路。

在高频电路中，相乘器是实现频率变换的基本组件，与一般非线性器件相比，相乘器可进一步克服某些无用的组合频率分量，使输出信号频谱得以净化。

在通信系统及高频电子技术中应用最广的乘法器有两种，一种是二极管平衡相乘器，另一种是由双极型或 MOS 器件构成的四象限模拟相乘器。

随着集成电路的发展，这些相乘器还具有工作频带宽、温度稳定性好等优点，广泛用于调制、解调及混频电路中。

四象限模拟乘法器又大致分为两种。

一种是在集成高频电路中经常用到的乘法器，它们大多属于非理想乘法电路，是为了完成某种功能而制成的一种专用集成电路，如电视接收机中的视频信号同步检波电路、相位检波电路以及调频立体声接收机中的立体声解码电路等。

这种乘法电路均采用差动电路结构。

另一种是较为理想的模拟乘法器，属于通用的乘法电路，用户可用这种乘法器按需要设计，完成其功能。

常用的集成化模拟乘法器的产品有 BG314 、MC1494L/MC1594L 、MC1495L/MC1595L 、XR-2208/XR2208M 、AD530 、AD532 、AD533 、A D534 、AD632 、BB4213 、BB421等。

相乘器的基本特性及实现方法：若输入信号分别用v 1 ( t ) 和v 2 ( t ) 表示，输出信号用v o ( t ) 表示，则理想模拟乘法器的传输特性方程可表示为v o ( t )= K v 1 ( t ) v 2 ( t ) (4-18)式中，K 是乘法器的比例系数或增益系数。

该式表明，对一个理想的相乘器，其输出电压的瞬时值v o ( t ) 仅与两个输入电压在同一时刻的瞬时值v 1 ( t ) 和v 2 ( t ) 的乘积成正比，而不包含任何其它分量。

输入电压v 1 ( t ) 和v 2 ( t ) 可以是任意的，即其波形、幅度、极性和频率 ( 包括直流 ) 均不受限制。

1.MC1594L四象限乘法器原理图：用MC1594L模拟乘法器做交流电压乘法器（其原理图）：2．各部分电路进行分析：该电路主要分为三个部分：（1）电压调整器：电压调整器就是使输出电压在一定条件下保持稳定当输入电压改变，负载条件变时，输出电压要尽可能保持不变。

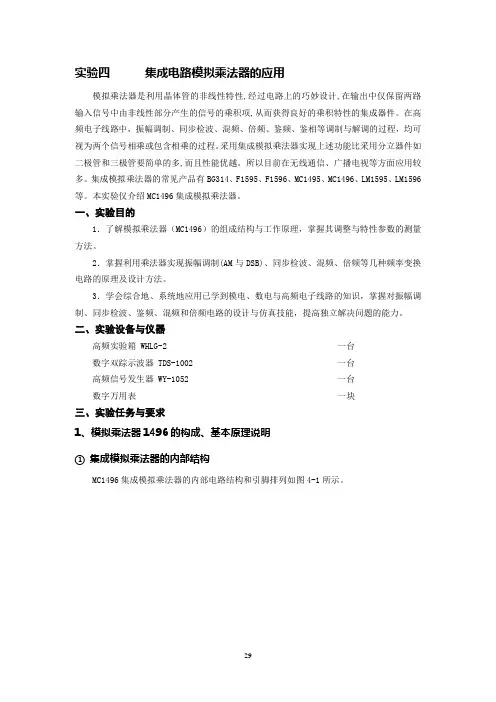

实验四集成电路模拟乘法器的应用模拟乘法器是利用晶体管的非线性特性,经过电路上的巧妙设计,在输出中仅保留两路输入信号中由非线性部分产生的信号的乘积项,从而获得良好的乘积特性的集成器件。

在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。

采用集成模拟乘法器实现上述功能比采用分立器件如二极管和三极管要简单的多,而且性能优越。

所以目前在无线通信、广播电视等方面应用较多。

集成模拟乘法器的常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。

本实验仅介绍MC1496集成模拟乘法器。

一、实验目的1．了解模拟乘法器（MC1496）的组成结构与工作原理，掌握其调整与特性参数的测量方法。

2．掌握利用乘法器实现振幅调制(AM与DSB)、同步检波、混频、倍频等几种频率变换电路的原理及设计方法。

3．学会综合地、系统地应用已学到模电、数电与高频电子线路的知识，掌握对振幅调制、同步检波、鉴频、混频和倍频电路的设计与仿真技能，提高独立解决问题的能力。

二、实验设备与仪器高频实验箱 WHLG-2 一台数字双踪示波器 TDS-1002 一台高频信号发生器 WY-1052 一台数字万用表一块三、实验任务与要求1、模拟乘法器1496的构成、基本原理说明①集成模拟乘法器的内部结构MC1496集成模拟乘法器的内部电路结构和引脚排列如图4-1所示。

图4-1 MC1496的内部电路及引脚图MC1496是双平衡四象限模拟乘法器。

其中V1、V2与V3、V4组成双差分放大器，V5、V6组成的单差分放大器用以激励V1～V4。

V7、V8及其偏置电路组成差分放大器V5、V6的恒流源。

引脚8与10接输入电压C u ，1与4接另一输入电压t u ，输出电压o u 从引脚6与12输出。

引脚2与3外接电阻R E ，对差分放大器V5、V6产生串联电流负反馈，以扩展输入电压y u 的线性动态范围。

实验题目：乘法器调幅（AM、DSB、SSB）、同步检波、混频及倍频实验原理：2TP3（2P3、2Q3）—载波（本振）信号输入端；2Q4—调制信号（或高频已调信号）输入端；2TP4—调制信号（或高频已调信号）输入端测试点；2TP5（2P5）—乘法器同相输出端；2TP5A—乘法器反相输出端；2TP6（2Q6）—2.5MHz带通滤波器输出；2W11—调制信号（或高频已调信号）输入端幅度调节；2W1—乘法器1、4输入端平衡调节；2W2—增益调节。

图3.1 乘法器调幅、混频实验电路图2TP9（2P9）—载波（本振）信号输入端；2TP10（2P10）—高频已调信号输入端；2TP11（2P11）—同步检波输出端；2W5—1、4输入端平衡调节。

图3.2 乘法器同步检波器电路图2TP7（2P7）—信号输入端；2TP8（2P8）—信号输出端；2W3—调节中心频率；2W4—调节输出幅度。

实验内容及步骤：一. 普通波调幅（AM ）1. 电路连接《调幅与调频接收模块》接±12V 电源电压；打开“乘法器调幅 混频”电路的电源开关（电源指示灯点亮）；2TP3接载波信号C u （20KHz ，100mV PP ）；2TP4接调制信号u Ω（1kHz 、300mVpp ）；用示波器同时观测C u 、u Ω和同相输出端（2TP5）。

注：C u 由示波器（Wave Gen ）提供；u Ω由信号源（F20A A 路）提供，并以u Ω所接示波器通道做触发源。

2. 电路调整调节2W11，使2TP4端幅度最大；调节示波器使波形清晰稳定；调节2W1，使2TP5输出信号为AM 已调波AM u （如图3.4）；调节2W2，使AM u 的波峰、波谷无压缩失真（2W1、2W2往往配合调节）。

3. 时域测量记录或存储C u 、u Ω和AM u 的时域波形，按图3.4计算调制度m ：图3.4 AM 波时域波形%100⨯+-=BA BA m4．频域测量①频谱仪射频输入（RF IN）接反相输出端2TP5A。

图1：基础模拟乘法器与乘法器象限的定义从数学角度来看，乘法是一种“四象限”运算——换言之，两个输入可能为正，也可能为负，输出亦是如此。

然而，用于生产电子乘法器的某些电路仅支持单极性信号。

如果两个信号都必须是单极性的，结果形成一个“单象限”乘法器，输出同样也会是单极性的。

如果其中一个信号为单极性，而其他信号可能为正或负，则乘法器就是一个“二象限”输出可能为两个极性之一(因而为“双极性”)。

用于产生一象限或二象限乘法器的电路可能比四象限乘法器所需电路要简单，由于许多应用并不需要全四象限乘法，因此，常用的是仅支持一象限或二象限的精密器件。

一个示例是AD539，这是一款宽带双通道二象限乘法器，具有一个单极性Vy 输入，其相对受限带宽为5 MHz，还有两个双极性Vx输入，每个乘法器各一个，带宽为60 MHz。

图2显示的是AD539的框图。

图2：AD539模拟乘法器框图最简单的电子乘法器采用对数放大器。

计算依赖于以下事实：两个数的对数之和的反对数为这两些数字之积(如图3所示)。

图3：利用对数放大器实现乘法运算图4：基础跨导乘法器这是一种性能很差的乘法器，因为(1) Y 输入被随V Y 非线性变化的V BE 抵消；之间存在指数关系，因而X 输入呈现非线性；(3) 比例因子随温度而变化。

图5：基础跨导乘法器如此，吉尔伯特单元有三个不便之处：(1) 其X输入为差分电流；(2) 其输出为差分电流；输入为单极性电流——因此吉尔伯特单元只是一个二象限乘法器。

通过交叉耦合两个这样的单元并使用两个电压-电流转换器(如图6所示)，我们可以把基础架构转换成一种带电压输入的四象限器件，如AD534。

在中低频率下，可以用一个减法器放大器把输出端的差分电流转换成电压。

鉴于其电压输出架构，AD534的带宽仅为1 MHz 左右，而后续版本AD734的带宽则为10 MHz。

图6：AD534：一款四象限跨导线性乘法器Q1A和Q1B以及Q2A和Q2B形成两个吉尔伯特单元的两对核心长尾对，而Q3A 则为两个单元的线性化晶体管。

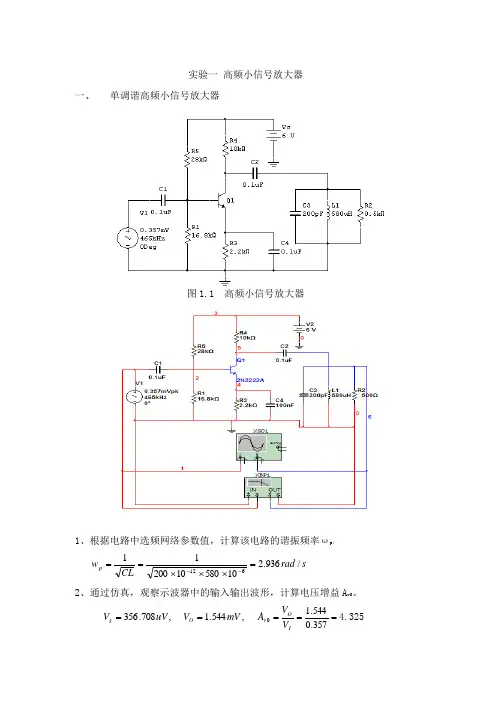

实验一 高频小信号放大器一、单调谐高频小信号放大器图1.1 高频小信号放大器1、根据电路中选频网络参数值，计算该电路的谐振频率ωp ；s rad CLw p /936.2105801020011612=⨯⨯⨯==--2、通过仿真，观察示波器中的输入输出波形，计算电压增益A v0。

,708.356uV V I = ,544.1mV V O = ===357.0544.10I O v V V A 4.325输入波形：输出波形：3、利用软件中的波特图仪观察通频带，并计算矩形系数。

4、改变信号源的频率（信号源幅值不变），通过示波器或着万用表测量输出电相应的图，压的有效值，计算出输出电压的振幅值，完成下列表，并汇出f~Av5、在电路的输入端加入谐振频率的2、4、6次谐波，通过示波器观察图形，体会该电路的选频作用。

二、下图为双调谐高频小信号放大器图1.2 双调谐高频小信号放大器1、通过示波器观察输入输出波形，并计算出电压增益Av0 输入端波形：输出端波形：V1=19.512mV V0=200.912mV Av0=V0/V1=10.197 2、利用软件中的波特图仪观察通频带，并计算矩形系数。

实验二高频功率放大器一、高频功率放大器原理仿真，电路如图所示：(Q1选用元件Transistors中的 BJT_NPN_VIRTUAL)图2.1 高频功率放大器原理图1、集电极电流ic（1）设输入信号的振幅为0.7V，利用瞬态分析对高频功率放大器进行分析设置。

要设置起始时间与终止时间，和输出变量。

（2）将输入信号的振幅修改为1V，用同样的设置，观察i的波形。

c （提示：单击simulate菜单中中analyses选项下的transient analysis...命令，在弹出的对话框中设置。

在设置起始时间与终止时间不能过大，影响仿真速度。

例如设起始时间为0.03s，终止时间设置为0.030005s。

在output variables页中设置输出节点变量时选择vv3#branch即可）（3）根据原理图中的元件参数，计算负载中的选频网络的谐振频率ω0，以及该网络的品质因数Q L 。

电子技术模拟电路知识点总结一、模拟电路基础概念模拟电路处理的是连续变化的信号，与数字电路处理的离散信号不同。

在模拟电路中，电压和电流可以在一定范围内取任意值。

这是理解模拟电路的关键起点。

二、半导体器件1、二极管二极管是最简单的半导体器件之一，具有单向导电性。

当正向偏置时，电流容易通过；反向偏置时，电流极小。

二极管常用于整流电路，将交流转换为直流。

2、三极管三极管分为 NPN 型和 PNP 型。

它具有放大电流的作用，通过控制基极电流，可以实现对集电极电流的控制。

三极管在放大电路中应用广泛。

3、场效应管场效应管分为结型和绝缘栅型。

它是电压控制型器件，输入电阻高，噪声小，常用于集成电路中。

三、基本放大电路1、共射放大电路共射放大电路具有较大的电压放大倍数和电流放大倍数，但输入电阻较小，输出电阻较大。

2、共集放大电路共集放大电路又称射极跟随器，电压放大倍数接近 1，但输入电阻高，输出电阻小，具有良好的跟随特性。

3、共基放大电路共基放大电路具有较高的频率响应和较好的高频特性。

四、集成运算放大器集成运算放大器是一种高增益、高输入电阻、低输出电阻的直接耦合放大器。

1、理想运算放大器特性具有“虚短”和“虚断”的特点。

“虚短”指两输入端电位近似相等，“虚断”指两输入端电流近似为零。

2、运算放大器的应用包括比例运算电路、加法运算电路、减法运算电路、积分运算电路和微分运算电路等。

五、反馈电路反馈可以改善放大器的性能。

1、正反馈和负反馈正反馈会使系统不稳定，但在某些特定情况下，如正弦波振荡器中会用到。

负反馈能稳定放大倍数、改善频率特性等。

2、四种反馈组态电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈，它们对电路性能的影响各不相同。

六、功率放大电路功率放大电路的主要任务是向负载提供足够大的功率。

1、甲类、乙类和甲乙类功率放大电路甲类功放效率低，但失真小；乙类功放效率高，但存在交越失真；甲乙类功放则是介于两者之间。

multisim乘法器元器件名称在电路设计和仿真软件Multisim中，乘法器（Multiplier）是一种重要的元器件，也被称为乘法运算器。
